Sub-6 GHz akoestische filters met lateraal-gevoede bulkakoestische resonator met verstrooiings-vias in dubbel-laags elektroden

Waarom je Wi‑Fi geeft om piepkleine geluidsgolven

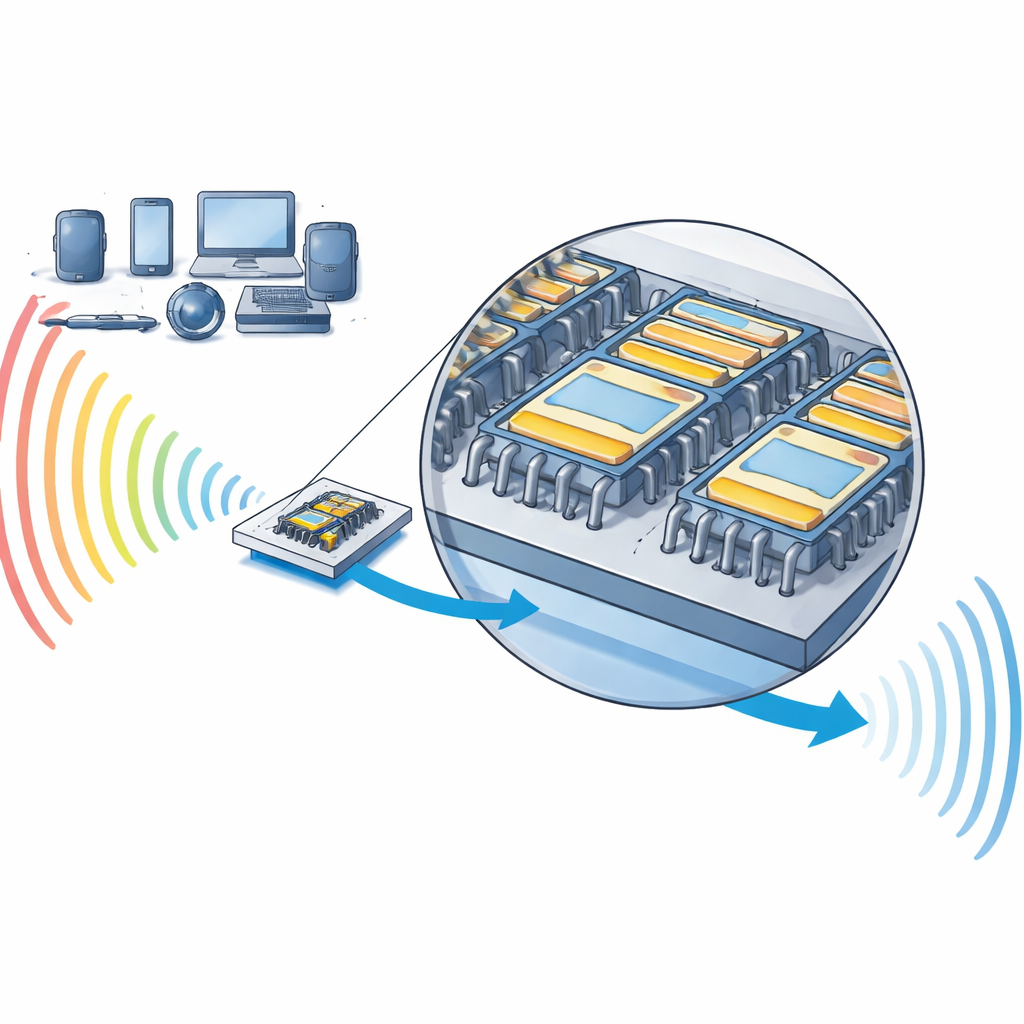

Elke keer dat je een film streamt of deelneemt aan een videogesprek, vertrouwen je telefoon en router op kleine chips die radiosignalen sorteren zodat ze elkaar niet storen. Naarmate draadloze netwerken verschuiven naar de drukbezette sub‑6 gigahertz (GHz) banden voor Wi‑Fi 6 en toekomstige 6G-systemen, moeten deze signaalsorteerchips, filters genoemd, meer informatie in dezelfde ether proppen zonder oververhitting of signaalvervorming. Dit artikel beschrijft een nieuw type miniatuurfilter dat zorgvuldig gevormde geluidsgolven in een kristal gebruikt om hoge vermogens te verwerken terwijl het signaal zuiver blijft, wat de weg vrijmaakt voor snellere en betrouwbaardere draadloze verbindingen in compacte apparaten.

Radio‑golven omzetten in geluid binnen een kristal

Moderne telefoons baseren zich vaak op akoestische golf‑filters, die binnenkomende radiogolven omzetten in trillingen in een vaste stof, die trillingen alleen in een gekozen frequentiebereik laten doorgaan en ze vervolgens weer in elektrische signalen veranderen. Het apparaat dat hier wordt bestudeerd is een lateraal-gevoede bulkakoestische resonator gemaakt van een zeer dunne film van lithiumniobaat, een kristal dat sterk reageert wanneer een elektrisch veld wordt aangelegd. Metalen vingertjes op het oppervlak werken als kleine kammen die hoogfrequente schuifgolven zijwaarts door de film lanceren. Door deze structuren zo te ontwerpen dat ze resoneren dicht bij 6 GHz, richten de onderzoekers zich rechtstreeks op de waardevolle 5 GHz‑band die door Wi‑Fi 6 en aanverwante draadloze standaarden wordt gebruikt.

Ongewenste echo’s en oververhitting tegengaan

Een grote uitdaging voor zulke resonatoren is dat ze niet in slechts één nette trilmode vibreren. Extra “spurious” modi kunnen verschijnen, net als ongewenste echo’s in een concertzaal, en rimpels en dalen in de frequentierespons van het filter veroorzaken. Tegelijkertijd kunnen de metalelektroden opwarmen en het dunne kristal belasten wanneer er hoog vermogen wordt toegepast, wat beperkt hoeveel signaal het apparaat veilig kan verwerken. Eerdere ontwerpen probeerden deze effecten te temmen door de filmdikte of de elektrodevorm te wijzigen, maar liepen vaak tegen fabricagecomplexiteit aan of losten het probleem slechts gedeeltelijk op. De auteurs introduceren een nieuwe structuur genaamd SV‑BAR die beide problemen tegelijk aanpakt.

Gekromde verstrooiers en dubbele metalen doen het zware werk

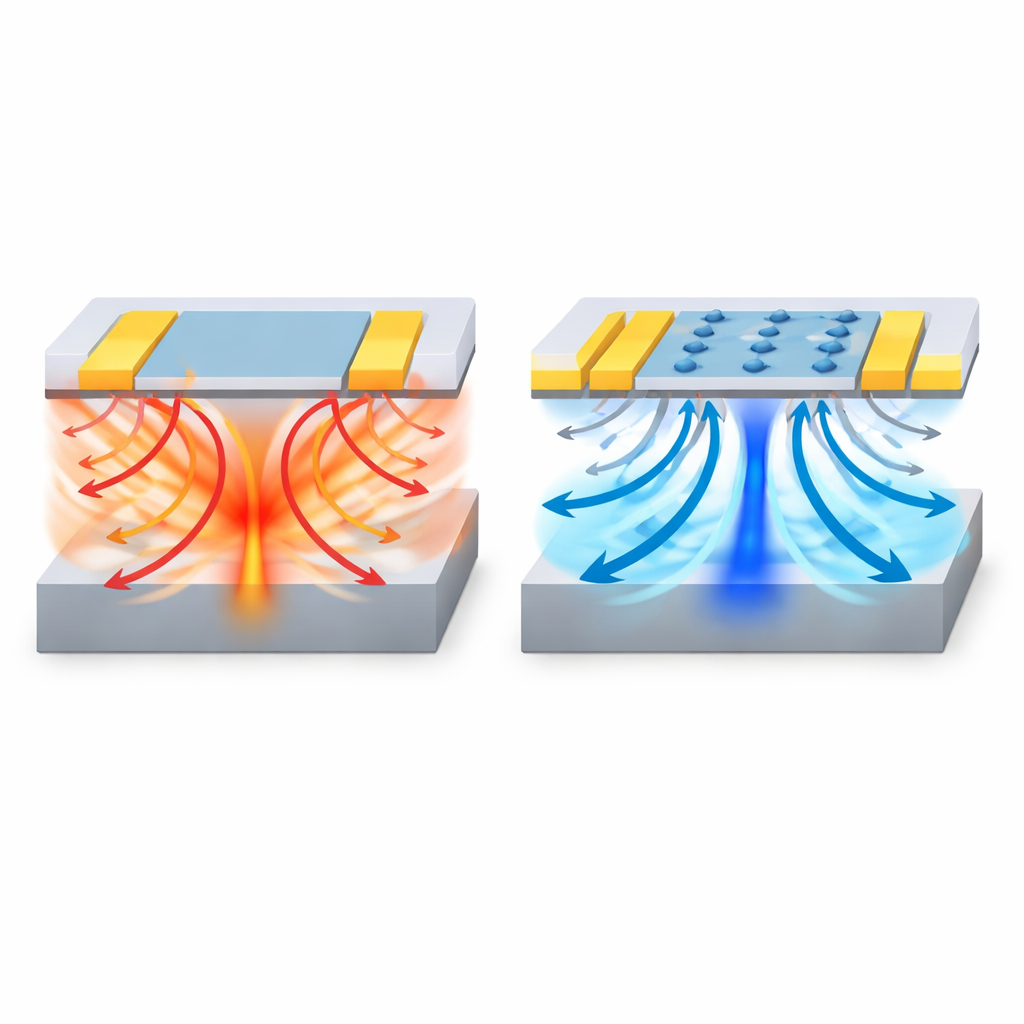

De SV‑BAR voegt rijen kleine, gebogen “verstrooiings‑vias” toe in de metalen vingertjes en bouwt elke elektrode uit twee metaal lagen: molybdeen voor stijfheid en goud voor uitstekende elektrische en thermische eigenschappen. De vias zijn met goud opgevuld en zorgvuldig gedimensioneerd zodat geluidsgolven een opzettelijke mismatch in akoestische eigenschappen bij hun grenzen ervaren. In plaats van dat rondzwervende golven heen en weer kaatsen en sterke zijmodi vormen, verstrooien en dissiperen deze gebogen interfaces de ongewenste energie voordat het de hoofdresonantie kan verstoren. Computersimulaties tonen aan dat de keuze van metaal cruciaal is: te groot of te klein contrast met molybdeen verergert het probleem juist, terwijl goud het schoonste spectrum geeft en bovendien warmte efficiënt geleidt, waardoor hete plekken en mechanische spanning afnemen.

Van enkele bouwblokken naar een volledig filter

Met deze verbeterde resonatoren ontwierp het team een compact ladder‑stijl filter gericht op Wi‑Fi 6. Ze stemden belangrijke geometrische parameters af—zoals de dikte van de lithiumniobaatfilm, de afstand en breedte van de metalen vingertjes, en het aantal elektrodeparen—om verschillende concurrerende eisen te balanceren: aansluiting op standaard 50‑ohm circuits, behoud van een brede passband en lage rimpels binnen het band. Door sommige resonatoren licht te dunnen met ionenbundeletsen, creëerden ze de precieze frequentieverschuiving die nodig is tussen “serie” en “parallel” bouwblokken. Het afgewerkte filter beslaat minder dan 2 vierkante millimeter en passeert een band gecentreerd rond ongeveer 5,86 GHz met bijna 10 procent fractionele bandbreedte, terwijl signalen buiten dit venster sterk worden onderdrukt.

Omgaan met echt vermogen en veranderende temperaturen

Voor praktische draadloze hardware is het niet genoeg dat een filter goed presteert bij laag testvermogen: het moet ook de sterke signalen in zendketens overleven. De onderzoekers maten hoe het filter zich gedroeg terwijl ze het ingangsniveau gestaag verhoogden en volgden wanneer de respons begon te comprimeren. Dankzij verminderde elektrische verliezen, verbeterde warmtespreiding en betere mechanische stabiliteit kan het nieuwe ontwerp ongeveer 30,9 decibel‑milliwatt (ongeveer één watt RF‑vermogen) verdragen voordat de uitgang met 1 decibel onder de ideale waarde daalt. Ze onderzochten ook hoe de passband verschuift met temperatuur en vonden dat de lagere rand van de band gevoeliger is dan de hogere rand—een effect dat thermische runaway bij hoog vermogen juist helpt vertragen. In principe zou eventuele resterende drift gecorrigeerd kunnen worden door materialen met tegengesteld temperatuurgedrag toe te voegen.

Wat dit betekent voor toekomstige draadloze apparatuur

In eenvoudige bewoordingen hebben de auteurs een slimmer “zeef” voor radiosignalen uitgevonden dat klein, robuust en klaar is voor het veeleisende 5–6 GHz‑bereik. Door te hervormen hoe geluidsgolven zich binnen een dun kristal voortplanten en door metalen te kiezen die zowel trillingen geleiden als warmte verspreiden, tonen ze een filter dat breedbandig, compact en in staat is de hogere vermogens aan te kunnen die verwacht worden in volgende generatie telefoons, routers en basestations. Naarmate draadloze netwerken evolueren richting 6G en verder, zullen zulke hoogpresterende akoestische filters sleutelcomponenten zijn die stilletjes zorgen dat onze groeiende stroom aan data helder en betrouwbaar blijft.

Bronvermelding: Wen, Z., Liu, W., Zeng, M. et al. Sub-6 GHz acoustic filters using laterally-excited bulk acoustic resonator with scattering vias in double-layer electrodes. Microsyst Nanoeng 12, 118 (2026). https://doi.org/10.1038/s41378-026-01204-5

Trefwoorden: akoestische filters, loodvrije niobaatresonator, Wi-Fi 6, sub-6 GHz RF, vermogenafhandeling
