Laser-gefabricateerde herconfigureerbare PT-symmetrische sensoren voor draadloze bewaking van de gezondheid van CFRP-structuren

Verborgen scheuren voorkomen dat ze tot rampen uitgroeien

Moderne vliegtuigen, treinen en waterstof-aangedreven voertuigen vertrouwen op koolstofvezelversterkte kunststoffen—lichte, taaie materialen die stilletjes enorme belastingen dragen. Maar kleine, onzichtbare barsten in deze composieten kunnen in de loop van de tijd groeien en leiden tot lekkages of zelfs plotseling falen, vooral in hogedruk-waterstoftanks. Dit artikel introduceert een nieuw soort draadloos "zenuwstelsel" voor zulke structuren: een dunne sensor die rechtstreeks in de koolstofvezelwand is ingebouwd en op afstand minuscule vervormingen en drukveranderingen kan volgen voordat ze problematisch worden.

Waarom het lastig is om composietstructuren te monitoren

Koolstofvezelcomposieten bestaan uit gestapelde lagen met vezels in verschillende richtingen. Dat geeft ze sterkte maar maakt schade ook moeilijk te zien. Vroege problemen—zoals kleine scheuren tussen lagen of microscopische barstjes in de hars—veranderen de buitenvorm nauwelijks, maar verzwakken de constructie en kunnen voorafgaan aan gaslekken in waterstoftanks. Conventionele meetmethoden, zoals bekabelde rekstrookjes, vezeloptiek of ultrasone sondes, vereisen kabels, direct contact of handmatig scannen. Ze zijn lastig te installeren op gebogen of ingesloten componenten en onhandig te onderhouden binnen afgesloten tanks. Het resultaat is een kloof tussen de behoefte aan continue bewaking en de praktische uitvoering daarvan in echte systemen.

De tankwand als zijn eigen sensor maken

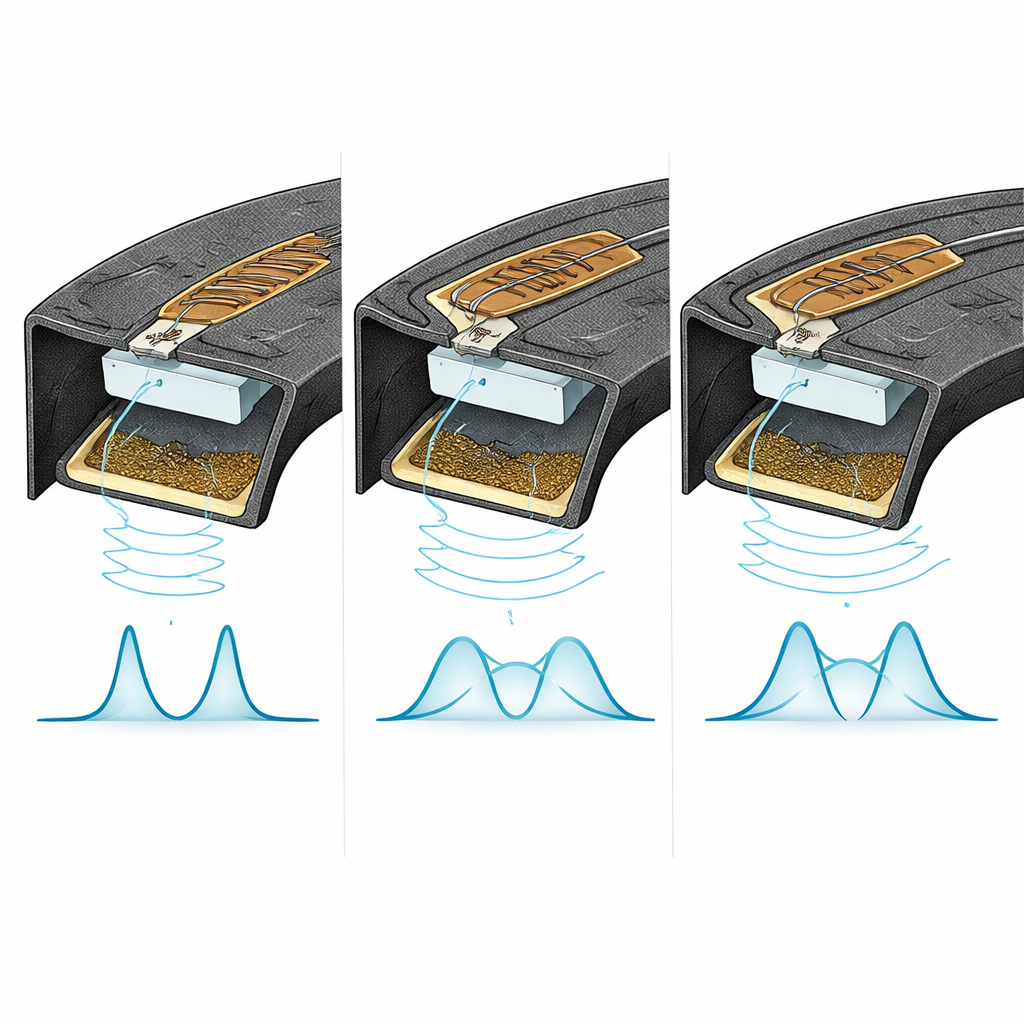

De auteurs pakken deze uitdaging aan door een deel van de koolstofvezelwand te transformeren tot een elektronisch onderdeel. Met een fijn gecontroleerde laser kerven ze eerst een ondiepe holte in het composiet en zetten vervolgens het blootgelegde koolstofoppervlak om van isolerend in geleidend. Dit geleidende vlak vormt de onderplaat van een kleine condensator. Een flexibele film met hoge elektrische responsiviteit wordt over de holte gelegd en er wordt een koperen top-elektrode toegevoegd, allemaal verbonden met een kleine spiraalspoel. Samen vormen deze elementen een resonant elektrisch circuit waarvan de natuurlijke frequentie verschuift telkens wanneer de afstand tussen de condensatorplaten verandert. Omdat tankdruk en wandrek die afstand subtiel beïnvloeden, wordt de mechanische toestand van de constructie gecodeerd als een gemakkelijk meetbare frequentieverandering.

Slimme draadloze uitlezing met een gekoppeld circuit

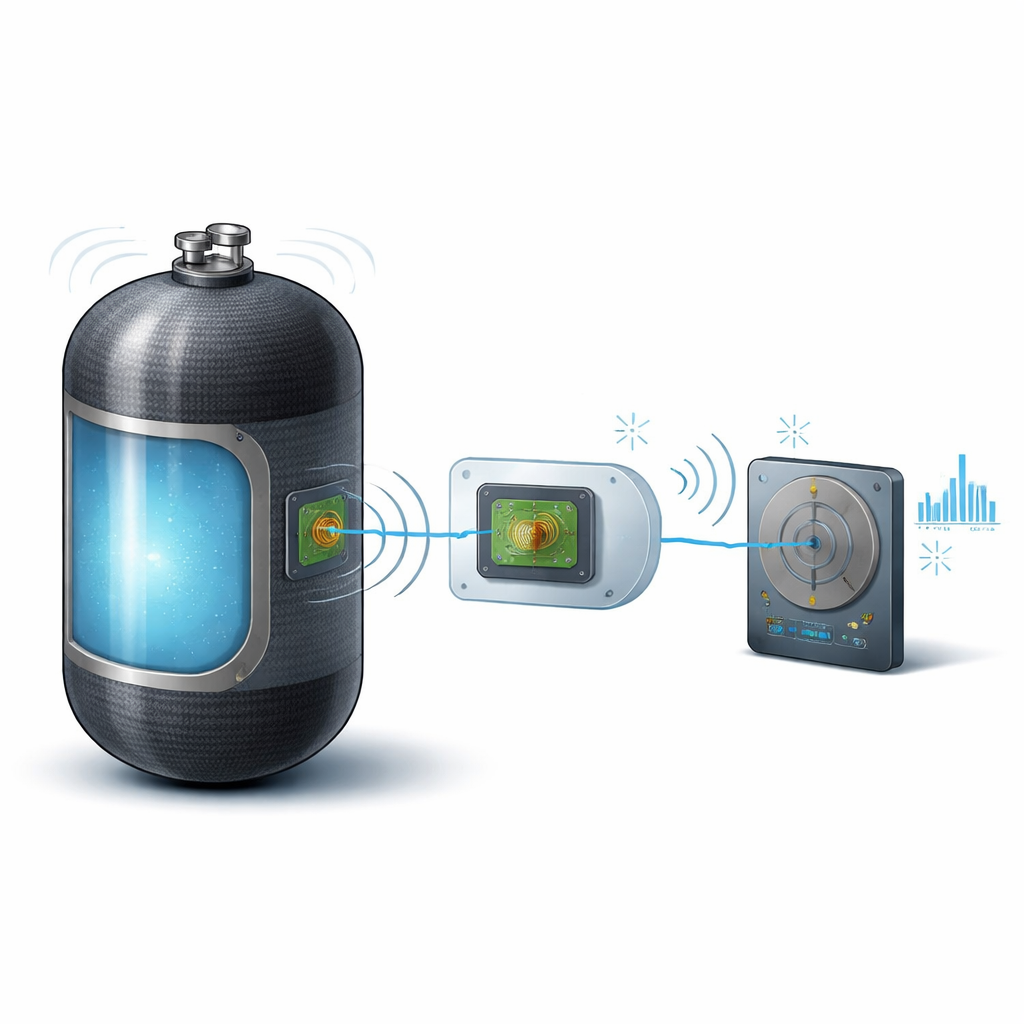

Om deze ingebouwde sensor draadloos uit te lezen, gebruikt het team een nabijgelegen leesspoel die magnetisch koppelt aan het ingebedde resonante circuit. De belangrijkste innovatie is hoe ze deze lezer–sensorcombinatie ontwerpen met principes van pariteit–tijd (PT)-symmetrie, een concept uit de fysica dat energiewinst en -verlies tussen twee gekoppelde systemen in evenwicht brengt. Door zorgvuldig de weerstand en capaciteit aan de lezerzijde te kiezen, creëren ze bedrijfsmodi waarin de twee circuits energie zeer efficiënt uitwisselen en hun gezamenlijke respons opsplitst in twee dicht bij elkaar liggende resonantiepieken. Kleine verschuivingen in de sensorcondensator—veroorzaakt door minuscule rek—leiden dan tot versterkte, gemakkelijk te detecteren veranderingen in deze pieken. Belangrijk is dat de onderzoekers de componenten van de lezer kunnen herconfigureren om tussen verschillende bedrijfsmodi te schakelen, elk geoptimaliseerd voor een bepaald rekbereik of uitleesafstand.

Van computermodellen naar werkende hardware

Simulaties tonen hoe spoelafstand, weerstand en capaciteit de sterkte van de draadloze koppeling en het patroon van opgesplitste resonanties vormen. Experimenten bevestigen deze voorspellingen. Op vlakke composietplaten reageert de laser-gefabricateerde condensator krachtig en herhaalbaar op buiging: de capaciteit neemt toe wanneer de plaat uitrekt, en de draadloze resonantiefrequenties verschuiven bijna lineair. Door de beginstaat van de lezer te wisselen, kan het team op verschillende rekvensters "inzoomen", waardoor de gevoeligheid precies daar wordt versterkt waar het belangrijk is. Bij een afstand van 15 millimeter bereiken ze een frequentiegevoeligheid van ongeveer 23 megahertz per procent rek—hoog genoeg om zeer kleine vervormingen te registreren—en tonen ze stabiele realtime-tracking over vele belastingscycli.

Een waterstoftank zien ademen

Vervolgens bevestigen de onderzoekers het sensorvlak op een koolstofvezel-waterstofopslagsilinder en plaatsen de leesspoel net buiten de wand. Naarmate de uitwendige kracht toeneemt, als-niet interne druk, rek de tankwand licht. De gekoppelde resonanties verschuiven in frequentie en amplitude volgens een karakteristiek patroon: de ene piek beweegt meer in frequentie, de andere meer in sterkte. Samen geven deze twee "stemmen" een robuust vingerafdruk van de toestand van de tank, hoewel de absolute vervormingen zeer klein zijn. Het systeem behoudt heldere signalen tot meerdere megapascal aangelegde druk en blijft stabiel over herhaalde laad-ontlaadcycli, wat suggereert dat het de eisen van langdurige bewaking kan dragen.

Wat dit kan betekenen voor veiligere infrastructuur

In praktische zin verandert dit werk de wand van een waterstoftank—of een vergelijkbare koolstofvezelconstructie—in zijn eigen ingebouwde, draadloos uit te lezen meter. Omdat de sensor passief is en wordt gevoed door het proefveld van de lezer, zijn er geen batterijen of kabels die kunnen falen. De mogelijkheid om de lezer opnieuw af te stemmen om specifieke rekbereiken te benadrukken of de uitleesafstand te vergroten maakt de aanpak aanpasbaar aan verschillende ontwerpen en risiconiveaus. Hoewel vragen blijven over langetermijnduurzaamheid, integratie in tanks op ware grootte en werking in ruwe omgevingen, biedt deze combinatie van laser-gevormde materialen en slimme circuitontwerpen een veelbelovende route naar "zelfbewuste" composietstructuren in waterstofopslag, lucht- en ruimtevaart, transport en daarbuiten.

Bronvermelding: Yue, W., Guo, Y., Zhang, Y. et al. Laser-fabricated reconfigurable PT-symmetric sensors for wireless health monitoring of CFRP structures. Microsyst Nanoeng 12, 116 (2026). https://doi.org/10.1038/s41378-026-01196-2

Trefwoorden: draadloze structurele gezondheidsbewaking, koolstofvezelcomposieten, waterstofopslagtanks, passieve resonante sensoren, laser-gefabricateerde elektroden
