Theoretische modellering en optimalistisch ontwerp van PMUT-arrays voor verbeterde akoestische prestaties

Scherpere geluidsbundels op een piepkleine chip

Ultrageluid is niet alleen voor prenatale scans—het is een veelzijdig instrument om in het lichaam te kijken, scheuren in vliegtuigdelen te detecteren en beweging onder water te meten. Dit artikel onderzoekt hoe je minuscule ultrageluidchips, genaamd piezo-elektrische micromachined ultrasonic transducer (PMUT) arrays, kunt ontwerpen zodat ze geluid krachtiger en preciezer kunnen uitzenden en ontvangen, terwijl ze klein en energiezuinig blijven.

Van logge sonde naar mini-ultrageluidchips

Traditionele ultrageluidsondes gebruiken relatief grote keramische blokken om geluidsgolven te genereren. PMUTs verkleinen deze functie tot microscopische trillende membranen op silicium, vergelijkbaar met computerchips. Elke PMUT-cel is een dun trommeltje dat buigt wanneer er spanning wordt aangelegd en geluid in een omringende vloeistof of weefsel uitzendt. Omdat deze cellen veel kleiner zijn dan de golflengte van het geproduceerde geluid, kunnen ze in dichte arrays worden gegroepeerd die zich gedragen als programmeerbare geluidsbronnen. Door te regelen hoe duizenden van deze miniatuurtrommels samen trillen, kunnen ingenieurs ultrageluidbundels sturen en focussen, wat mogelijk draagbare medische beeldvormers, draagbare gezondheidsmonitoren en compacte onderwatersensoren mogelijk maakt.

Een nieuwe manier om het gedrag van arrays te voorspellen

Het ontwerpen van zulke arrays is lastig omdat de cellen dicht opeengepakt zitten. Wanneer één cel trilt, straalt die niet alleen geluid naar buiten, maar doet ook de buren trillen via de omringende vloeistof, een fenomeen dat crosstalk wordt genoemd. Bestaande wiskundige modellen negeren deze interactie vaak of gebruiken te eenvoudige beschrijvingen van hoe elektrische signalen, mechanische beweging en geluid met elkaar verbonden zijn. De auteurs introduceren een completer equivalentcircuitmodel dat de elektrische aandrijving, de buiging van het membraan en het geluidveld koppelt, en tegelijk rekening houdt met de wederzijdse invloed tussen elk paar cellen. Deze aanpak vervangt uiterst tijdrovende volledige 3D-computersimulaties door een snel analytisch kader dat nog steeds binnen een paar procent overeenkomt met gedetailleerde simulaties.

Het afstemmen van dichtheid, grootte en vorm van de array

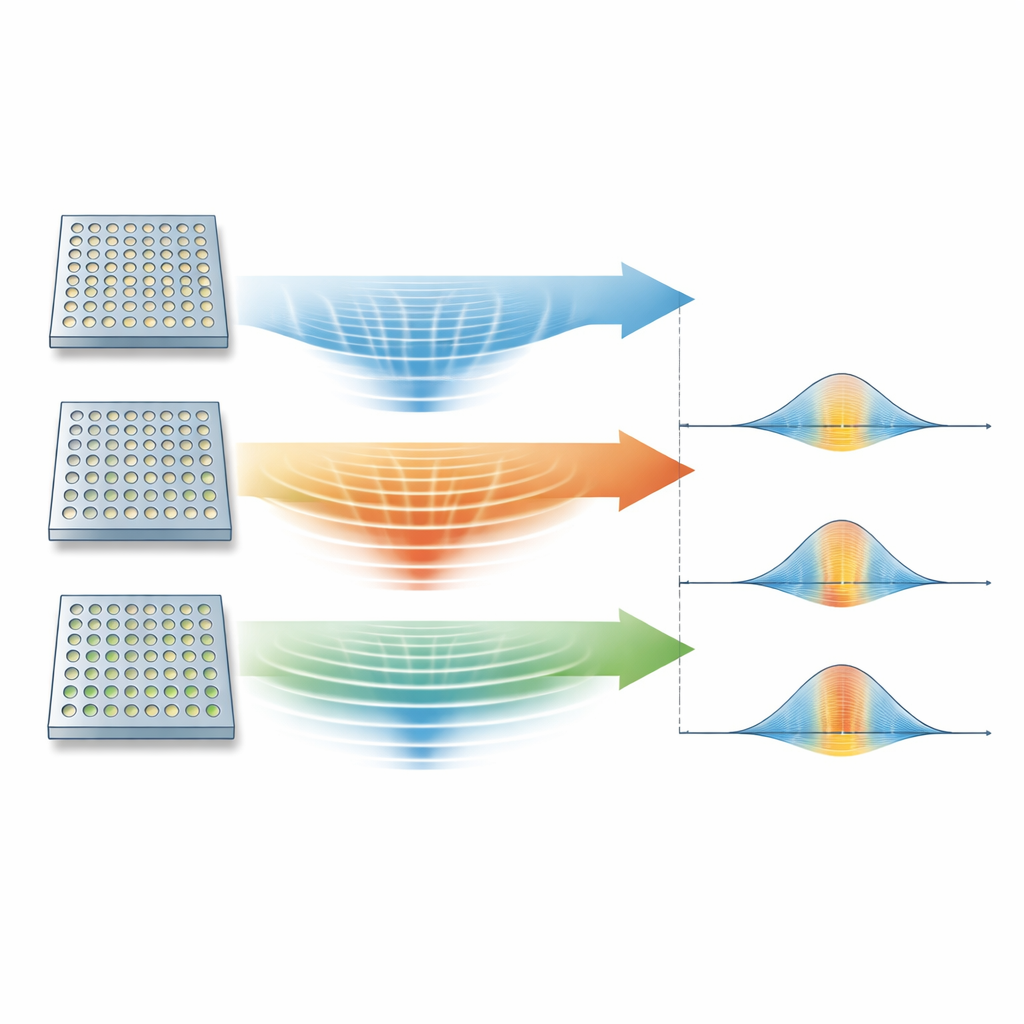

Met dit model bestuderen de onderzoekers hoe drie hoofdbedieningsparameters—hoe dicht de cellen zijn verpakt (vulratio), hoe groot de totale array is, en hoe de cellen qua vorm zijn gerangschikt—de prestaties beïnvloeden. Het verhogen van de vulratio van ongeveer een vijfde naar meer dan de helft van het chipoppervlak verhoogt het totaal uitgezonden vermogen en verbreedt dramatisch het bruikbare frequentiebereik, wat gunstig is voor beeldvorming met hoge resolutie. Dichtere plaatsing versterkt echter ook de crosstalk, die de focus vervaagt en vermindert hoe scherp energie op een gegeven punt geconcentreerd wordt. De array fysiek groter maken heeft een ander effect: bij vaste celafstand zendt een groter diafragma meer geluidsvermogen uit en verhoogt de piekdruk in de focus, terwijl de bundel smaller wordt en de focal afstand toeneemt—vergelijkbaar met overschakelen van een kleine naar een grote zaklampreflector.

Waarom het lay-outpatroon ertoe doet

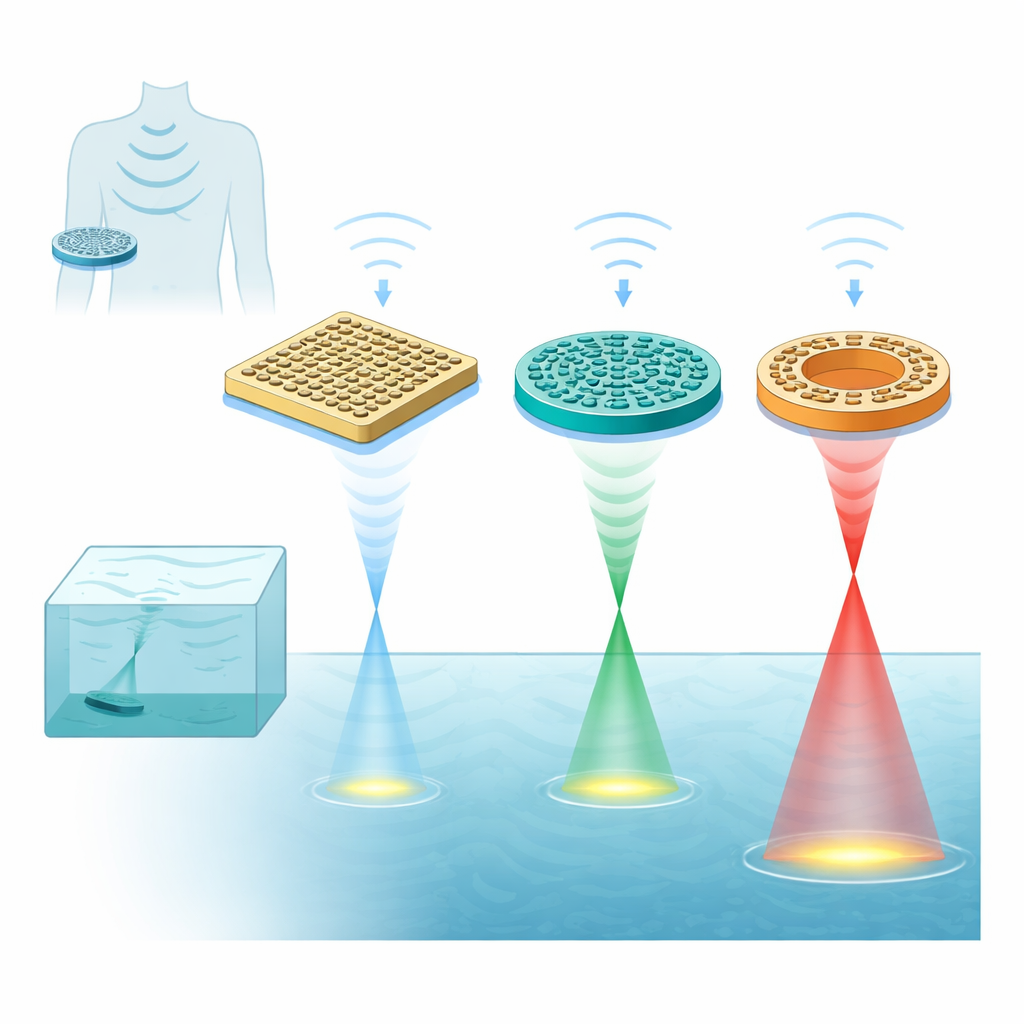

Naast dichtheid en grootte bepaalt het geometrische patroon van de cellen sterk het geluidveld. De auteurs vergelijken vierkante rasters, verspringende en hexagonale betegelingen, spiraalachtige patronen en ringvormige (annulaire) lay-outs, allemaal met vergelijkbare footprint. Vierkante arrays zijn eenvoudig te ontwerpen maar hebben sterkere crosstalk bij de hoeken en leveren lagere focale druk. Cirkel- en spiraalachtige patronen, die symmetrischer rondom de bundelas zijn, brengen de uitgezonden golven beter in lijn, wat hogere druk in de focus en schonere zijgebieden oplevert. Annulaire arrays gedragen zich anders: ze zenden geluid uit vanaf een ring, waardoor een smalle centrale bundel ontstaat vergezeld van heldere ringvormige zijzones. Deze structuur is minder efficiënt in het concentreren van energie dicht bij de chip, maar blinkt uit in het behouden van een sterke focus over langere afstanden.

Van theorie naar echte apparaten

Om hun voorspellingen te testen, vervaardigen de onderzoekers meerdere PMUT-chips met verschillende arrayvormen en meten ze hun elektrische en akoestische gedrag in vloeistoffen. De waargenomen resonantiefrequenties, bandbreedtes, focale drukken en focalafstanden volgen het model nauwgezet, doorgaans binnen enkele procenten. Pulse–echo-experimenten, waarbij de chip zowel een korte puls uitzendt als luistert naar de reflectie van een bewegend doel, bevestigen verder het onderscheidende directionele gedrag van elk ontwerp. Ten slotte wordt het model gebruikt om zeer grote arrays te verkennen—tot 100 bij 100 elementen—waar brute-force simulaties onpraktisch zouden zijn. Deze studies laten zien dat het vermogen ruwweg schaalt met het aantal elementen, en dat zorgvuldig gekozen lay-outs hoge geluidsdruk op honderden millimeters afstand kunnen leveren terwijl de rekentijden beheersbaar blijven.

Wat dit betekent voor toekomstige ultrageluidinstrumenten

Voor niet-specialisten is de kernboodschap dat de manier waarop we microscopische ultrageluidtrommels op een chip rangschikken en inpakken sterk bepaalt hoe scherp en hoe ver we geluid kunnen focussen. Het nieuwe model geeft ontwerpers een snelle, nauwkeurige manier om deze afwegingen te voorspellen en PMUT-arrays op maat te maken voor specifieke toepassingen, of dat nu beeldvorming met hoge resolutie in de geneeskunde is, langeafstandsonderwaterdetectie of grootgebiedluisteren. Door complexe chipfysica om te zetten in een efficiënt ontwerpgereedschap, helpt dit werk de weg te effenen voor de volgende generatie compacte, slimme ultrageluidapparaten die ingebouwd kunnen worden in draagbare apparaten, minimaal invasieve sondes en kleine robots.

Bronvermelding: Li, Z., Lu, D., Li, Z. et al. Theoretical modelling and optimization design of PMUT arrays for enhanced acoustic performance. Microsyst Nanoeng 12, 133 (2026). https://doi.org/10.1038/s41378-026-01159-7

Trefwoorden: micromachined ultrasound, PMUT-arrays, akoestische beamforming, ultrageluidbeeldvorming, sensordesign
