Piezo-elektrische getrapte plaatresonatoren die in laterale modi trillen voor directe viscositeitsbepaling in vloeistoffen

Waarom het meten van stroperigheid ertoe doet

Van motorolie en industriële oplosmiddelen tot bloedplasma en geneesmiddelformuleringen: hoe “dik” of “vloeibaar” een vloeistof is—de viscositeit—kan het verschil betekenen tussen een machine die soepel draait en een medische test die het juiste resultaat oplevert. Hedendaagse precisieviscometers zijn vaak omvangrijk, duur en lastig in een draagbaar apparaat te integreren. Dit artikel introduceert een klein chipschaalsensor die de vloeistofviscositeit direct en met hoge nauwkeurigheid kan meten, en daarmee de weg vrijmaakt voor compacte, goedkope monitoringsinstrumenten in fabrieken, ziekenhuizen en laboratoria.

Een klein meetlatje voor vloeistoffen

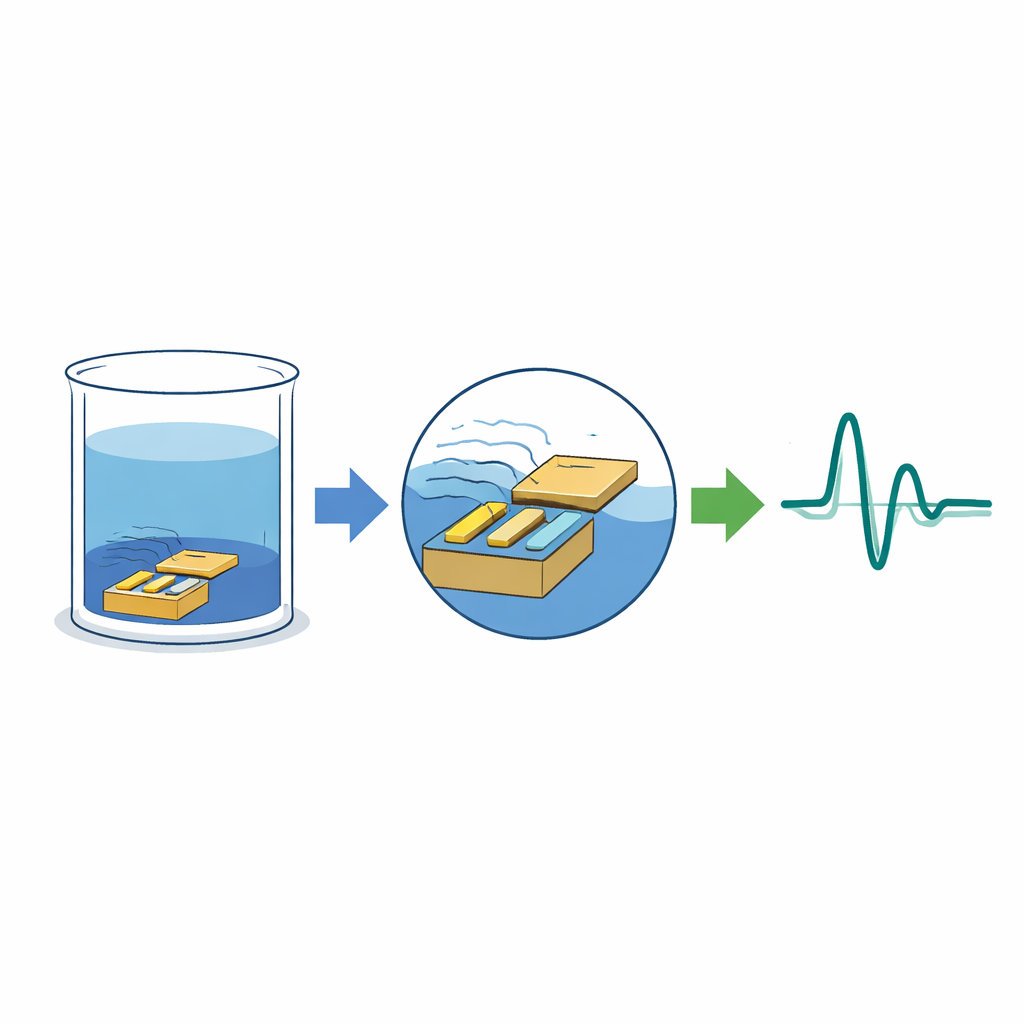

Het hart van het werk is een microscopische mechanische structuur, een resonator, gebouwd op een siliciumchip en aangedreven door een piezo-elektrisch materiaal, aluminium nitraat. Het apparaat lijkt op een kleine, cantileverplaat met een smalle steel en een bredere, taps toelopende punt die in de vloeistof wordt gedompeld. Wanneer er een wisselspanning wordt aangelegd, trilt de plaat zijwaarts in het vlak van de chip in plaats van op en neer te klapperen. Deze “laterale” beweging veroorzaakt minder weerstand in vloeistof dan de gebruikelijke uit-het-vlak trillingen, waardoor het apparaat zuiverder kan resoneren en beter geschikt is voor precieze metingen.

Vormgeven van de trilling

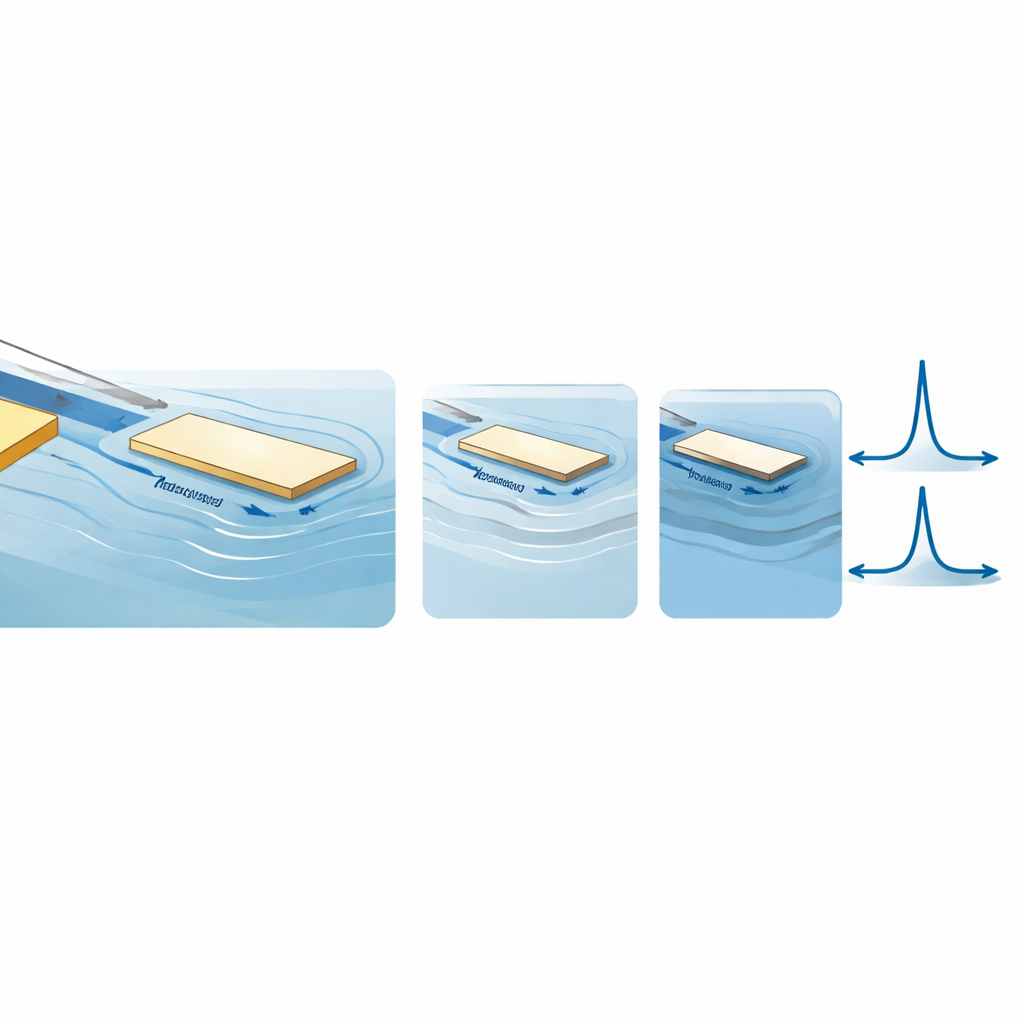

De onderzoekers gebruikten gedetailleerde computersimulaties om de geometrie van de resonator fijn af te stemmen. Door de breedte en lengte van de steel en de taps toelopende plaat aan te passen, konden ze zowel de trillingsfrequentie als de mate waarin de vloeistofweerstand—de viscositeit—de beweging vertraagt, beheersen. Een belangrijke ontwerpinsight was dat de brede “trede” tussen de smalle steel en de grotere plaat hen in staat stelt twee taken te scheiden: de steel bepaalt hoofdzakelijk hoe stijf de structuur is, terwijl de vorm van de plaat regelt hoe die met de omringende vloeistof interageert. Deze scheiding maakt het mogelijk de kwaliteitsfactor—een maat voor hoe scherp het apparaat resoneert—te verhogen, terwijl de respons op viscositeit lineairder en gemakkelijker te interpreteren wordt.

Van rimpels naar cijfers

Om het apparaat als sensor te gebruiken, vertrouwt het team volledig op elektrische signalen. Dezelfde laag aluminium nitraat die de trilling aandrijft, detecteert die ook door een kleine spanning te genereren wanneer de structuur buigt. Door over frequenties te sweepen volgen ze de resonantiepiek en halen ze twee belangrijke parameters eruit: de resonantiefrequentie en de kwaliteitsfactor. In een reeks organische vloeistoffen die meer dan een tienvoudige variatie in viscositeit beslaat, vonden ze een opmerkelijk rechte-lijnrelatie tussen viscositeit en kwaliteitsfactor, en een voorspelbare afhankelijkheid van zowel kwaliteitsfactor als frequentie van de vierkantswortel van de viscositeit. Dit gedrag maakte het mogelijk een eenvoudige formule af te leiden die de viscositeit direct uit de twee resonantieparameters berekent—zonder een aparte meting van de dichtheid van de vloeistof, die normaal gesproken vereist is.

Van simulatie naar prestaties in de praktijk

Gefabriceerd met standaard micro-elektronica processen, is de chip slechts een paar millimeter groot maar kan toch volledig in vloeistof worden ondergedompeld. De auteurs verifieerden hun ontwerp door experimentele metingen te vergelijken met simulaties en door meerdere vloeistoffen te testen, waaronder gangbare koolwaterstoffen en siliconenoliën. Over het volledige bereik behaalde de sensor een gemiddelde relatieve fout van slechts 2,65% en een maximale stabiliteitsafwijking van 3,43%, prestaties die vergelijkbaar zijn met commerciële bankviscometers. Belangrijk is dat deze resultaten werden verkregen bij werking op matige frequenties die geschikt zijn voor robuuste elektronica en zonder optische uitlezing of omvangrijke mechanische onderdelen, wat de aanpak aantrekkelijk maakt voor draagbare en ingebedde systemen.

Wat dit betekent voor dagelijks gebruik

Simpel gezegd hebben de auteurs een kleine “stemvork” op een chip gebouwd waarvan de toon en scherpte op een zeer ordelijke manier veranderen naarmate een vloeistof dikker of dunner wordt. Omdat het apparaat zodanig slim is ontworpen, kunnen die veranderingen rechtstreeks in viscositeitswaarden worden omgezet zonder de gebruikelijke extra stappen en correcties. Deze combinatie van miniaturisatie, elektrische eenvoud en hoge nauwkeurigheid suggereert dat toekomstige diagnostische cartridges, industriële leidingen en milieusensoren allemaal hun eigen ingebouwde viscositeitsmeters kunnen dragen, die geruisloos de stroming van kritische vloeistoffen in realtime monitoren.

Bronvermelding: Huang, L., Lu, D., Han, X. et al. Piezoelectric stepped-plate resonators vibrating at lateral modes for direct viscosity determination in liquids. Microsyst Nanoeng 12, 122 (2026). https://doi.org/10.1038/s41378-025-01135-7

Trefwoorden: vloeistofviscositeitssensor, MEMS-resonator, piezo-elektrische microcantilever, in-plane trilling, lab-on-a-chip
