Geluids-focuspakking voor MEMS-vectorhydrofoon

Beter luisteren onder de golven

Moderne oceanen zitten vol geluid — van scheepsmotoren tot mariene dieren — en wetenschappers vertrouwen op onderwatermicrofoons om deze lawaaierige omgeving te doorgronden. Dit artikel beschrijft een nieuwe manier om een speciaal type onderwatersensor te verpakken zodat hij zwakke geluiden helderder kan opvangen en hun herkomst met grotere precisie kan bepalen. Door de microscopische openingen waarlangs geluid de sensor bereikt anders te vormen, veranderen de onderzoekers een simpele beschermkap in een akoestische “lens” die onderwatergeluid concentreert in plaats van verzwakt.

Waarom directioneel onderwaterhoren ertoe doet

Conventionele onderwatermicrofoons, scalar hydrofoons genoemd, meten vooral hoe hard een geluid is, niet waar het vandaan komt. Vectorhydrofoons gaan een stap verder: ze zijn ontworpen om zowel geluidssterkte als richting te meten, vergelijkbaar met een biologisch binnenoor of de zijlijn van een vis. Dat maakt ze waardevol voor het volgen van schepen, het monitoren van mariene dieren en het bouwen van compacte onderwaternavigatiesystemen. Maar om de ruige oceaanomstandigheden te overleven, moeten deze delicate sensoren in beschermende behuizingen worden verzegeld. Bestaande kappen, zoals stalen gaaskappen, houden water buiten maar verstrooien en verzwakken ook binnenkomend geluid, waardoor de sensor de signalen mist die hij zou moeten detecteren.

Een beschermkap omvormen tot geluidslens

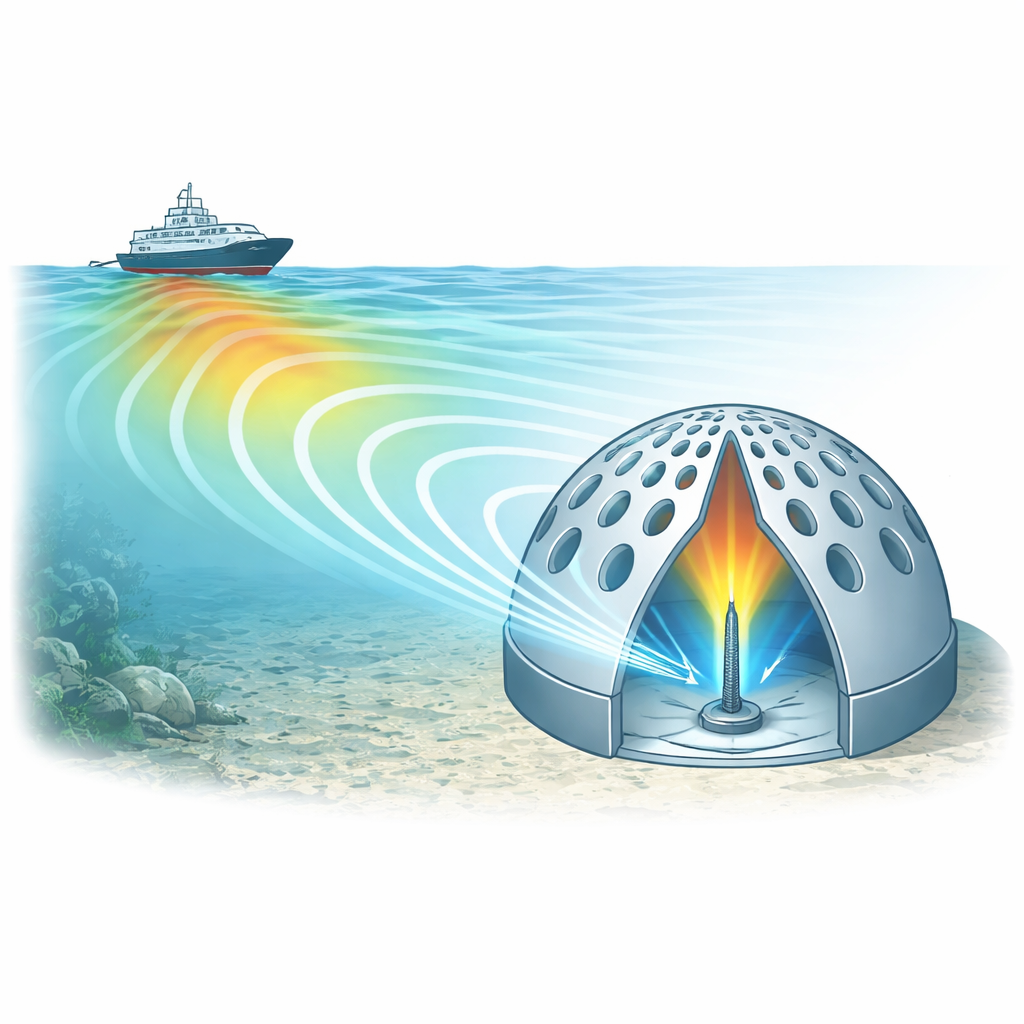

De auteurs stellen een nieuwe geluids-focuspakking voor die meer doet dan alleen het apparaat afschermen. Centraal staat een stijve nylonkolf in de vorm van een kleine koepel, geperforeerd met veel getaperde gaten die aan de buitenkant wijd en aan de binnenkant smal zijn. Onder deze koepel bevindt zich een microgefabriceerde “bionische cilium” — een piepkleine rechtopstaande staaf op flexibele balkjes die buigt wanneer geluid op het omringende water drukt. In plaats van geluid te laten lekken door een eenvoudige raster van rechte gaten, knijpen en herleiden de getaperde kanalen de binnenkomende golfvlakken zodat de akoestische energie rond de cilium samenkomt. In feite versterkt de geometrie van de kap de beweging van de waterdeeltjes precies daar waar de sensor het meest sensitief is.

Van theorie en simulatie naar echte hardware

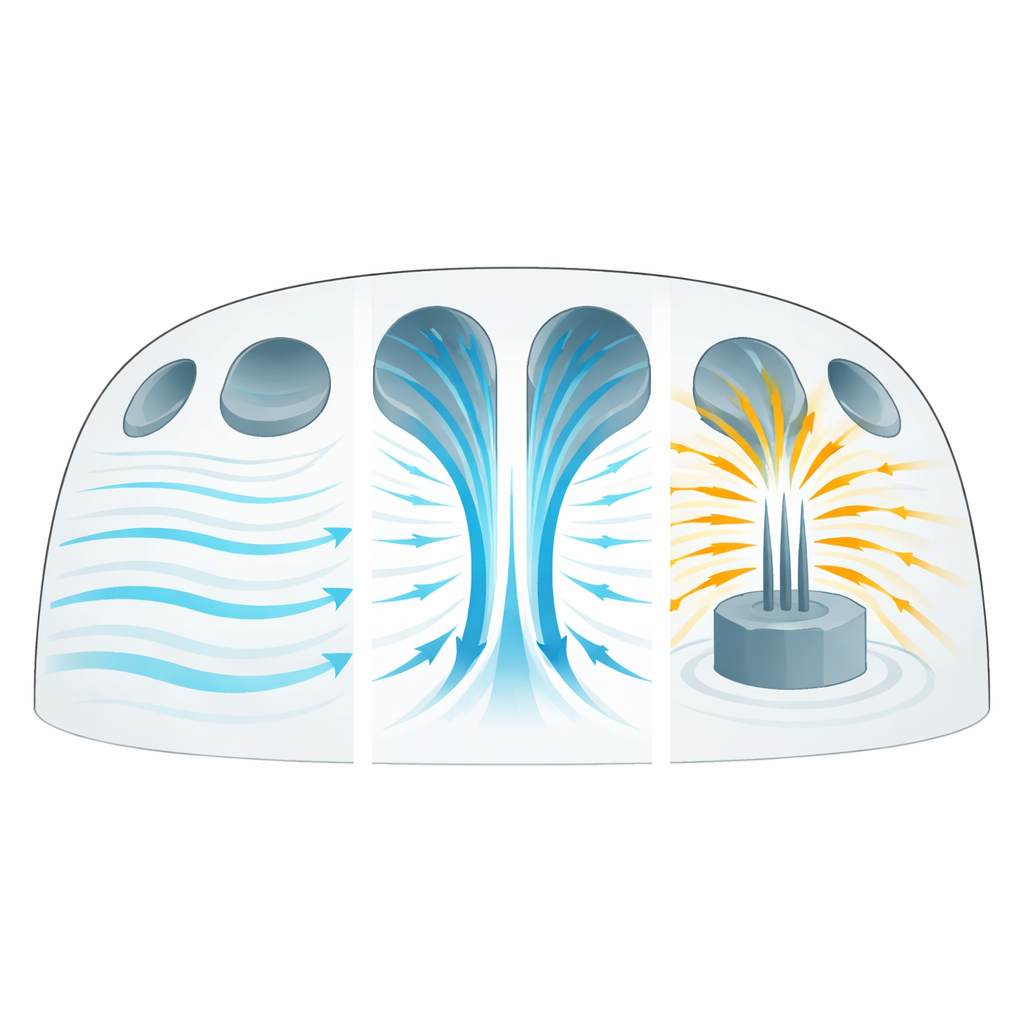

Om dit focus-effect te begrijpen en te optimaliseren combineerde het team akoestische theorie met computersimulaties. Ze toonden aan dat wanneer geluid door een kanaal met krimpende dwarsdoorsnede gaat, de snelheid en versnelling van de vloeistofdeeltjes aan het smalle einde toenemen, wat de drukverschillen vergroot die de cilium doen buigen. Simulaties in COMSOL onderzochten hoe de in- en uitgangsmaten, de lengte van de getaperde gaten en het totale aantal gaten deze versterking beïnvloeden. De beste prestaties kwamen van relatief lange kanalen met sterk verkleinde uitgangsopeningen en een hoge totale perforatiegraad in de koepel. De onderzoekers vergeleken ook verschillende kapmaterialen — staal, aluminium en nylon — en vonden dat de lage stijfheid en dichtheid van nylon eventuele structurele resonanties verschuiven naar hogere frequenties, veilig boven de band van 20–500 Hz waar scheepsgeluid en veel belangrijke oceaansignalen liggen.

Het ontwerp bewijzen in water

Nadat ze op een nylonkolfontwerp waren uitgekomen, bouwde het team miniatuurhydrofoons met gevestigde microfabricagetechnieken en 3D-printte de cilia rechtstreeks op elke chip. Ze testten vervolgens dezelfde sensor in drie configuraties: volledig bloot, bedekt met een traditionele stalen gaaskap en omsloten door de nieuwe nylon geluids-focuskap. In een gecontroleerd staandgolf-waterbassin maten ze hoe sterk elke uitvoering op geluid bij verschillende frequenties reageerde en hoe scherp elke variant richting kon onderscheiden. De nylonkolf verminderde niet alleen het signaal niet; hij verhoogde de gevoeligheid met ongeveer 6–8 decibel vergeleken met de andere opties en behield een schone, voorspelbare toename met frequentie. Zijn directionele “nullen” — hoeken waarbij ongewenste signalen sterk worden onderdrukt — waren ook dieper, wat betekent dat hij geluiden uit verschillende richtingen duidelijker kon onderscheiden.

Wat dit betekent voor onderwatersensing

In eenvoudige bewoordingen hebben de onderzoekers de beschermende behuizing van een piepklein onderwateroor veranderd in een ingebouwde akoestische vergrootglas. Door getaperde openingen in een nylondome zorgvuldig te vormen en te rangschikken, concentreren ze lagefrequente onderwatergeluiden op een microschaalsensor zonder schadelijke trillingen van de behuizing zelf te introduceren. Het resultaat is een compacte vectorhydrofoon die meer zwakke signalen opvangt en hun oorsprong nauwkeuriger aanwijst, terwijl hij robuust genoeg blijft voor gebruik op zee. Deze benadering van “slimme verpakking” kan toekomstige onderwaterluistersysteem kleiner, gevoeliger en beter geschikt maken voor de steeds rumoeriger wordende oceanen die ze moeten bewaken.

Bronvermelding: Cheng, Z., Zhang, G., Bai, Z. et al. Sound-focusing package for MEMS vector hydrophone. Microsyst Nanoeng 12, 111 (2026). https://doi.org/10.1038/s41378-025-01112-0
