Minimalistisch optisch systeem voor achromatische beeldvorming binnen een uitgebreid gezichtsveld gebaseerd op monolithische geïntegreerde meta-axicon-cluster

Scherpere kleurfoto's met dunnere lenzen

Moderne camera’s, van smartphones tot ruimtetelescopen, worstelen om klein en licht te blijven terwijl ze toch scherpe, kleurgetrouwe beelden over een breed gezichtsveld vastleggen. Dit onderzoek toont een nieuwe manier om een ultradunne “meta‑camera” te bouwen die de gebruikelijke kleurvervaging van eenvoudige lenzen vermijdt, maar het ontwerp compact en minimalistisch houdt. In plaats van het natuurlijke gedrag van licht te bestrijden met steeds complexere glasstapels, benutten de auteurs dat gedrag — en maken het later schoon met slimme rekenmethoden.

Waarom gewone plattelensjes tegen grenzen aanlopen

Platte “metalensen” sturen licht door bossen van microscopische pilaarstructuren die op een oppervlak zijn geëtst. Ze beloven dunnere, lichtere optiek dan traditioneel glas. Maar wanneer deze metalensen groot genoeg worden voor echte camera’s, focussen verschillende kleuren licht niet langer naar hetzelfde punt. Ingenieurs hebben geprobeerd dit te verhelpen door nauwkeurig af te stemmen hoe elk klein pilaarletje verschillende kleuren vertraagt, maar de fabricagelimieten betekenen dat er een harde afweging is: je kunt een grote lens hebben, of een breed kleurenspectrum, of een hoge numerieke apertuur — maar niet alle drie tegelijk. Daardoor zijn de meeste echt kleurgecorrigeerde metalensen van vandaag nog steeds te klein voor veel praktische beeldvormingssystemen.

Ringen van licht in een voordeel veranderen

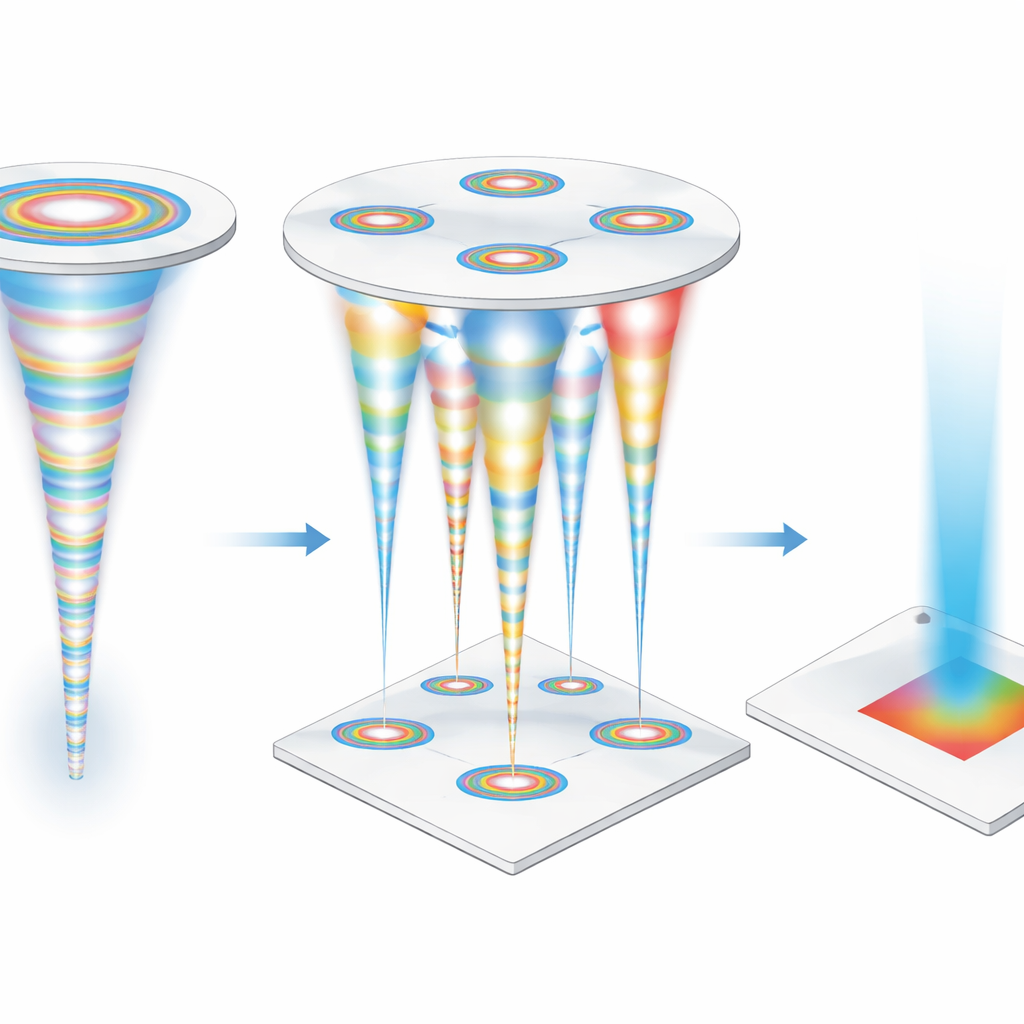

De auteurs bewandelen een andere weg. In plaats van licht te dwingen een punt te vormen, gebruiken ze “axicons” — conusvormige faseprofielen die licht omzetten in Bessel-stralen: een heldere centrale vlek omringd door ringen. Cruciaal is dat het ringenpatroon van deze stralen nauwelijks van vorm verandert over het zichtbare spectrum, ook al spreidt het licht zich natuurlijk langs de as. Dat betekent dat, hoewel het ruwe beeld wazig en ringvormig lijkt, de vervaging zelf bijna hetzelfde is voor rood, groen en blauw licht. Dat herhaalbare vervagingspatroon, bekend als de puntspreidingsfunctie, is precies wat een computeralgoritme nodig heeft om achteraf een scherp beeld te reconstrueren.

Een groot gezichtsveld dekken zonder kleurverschuiving

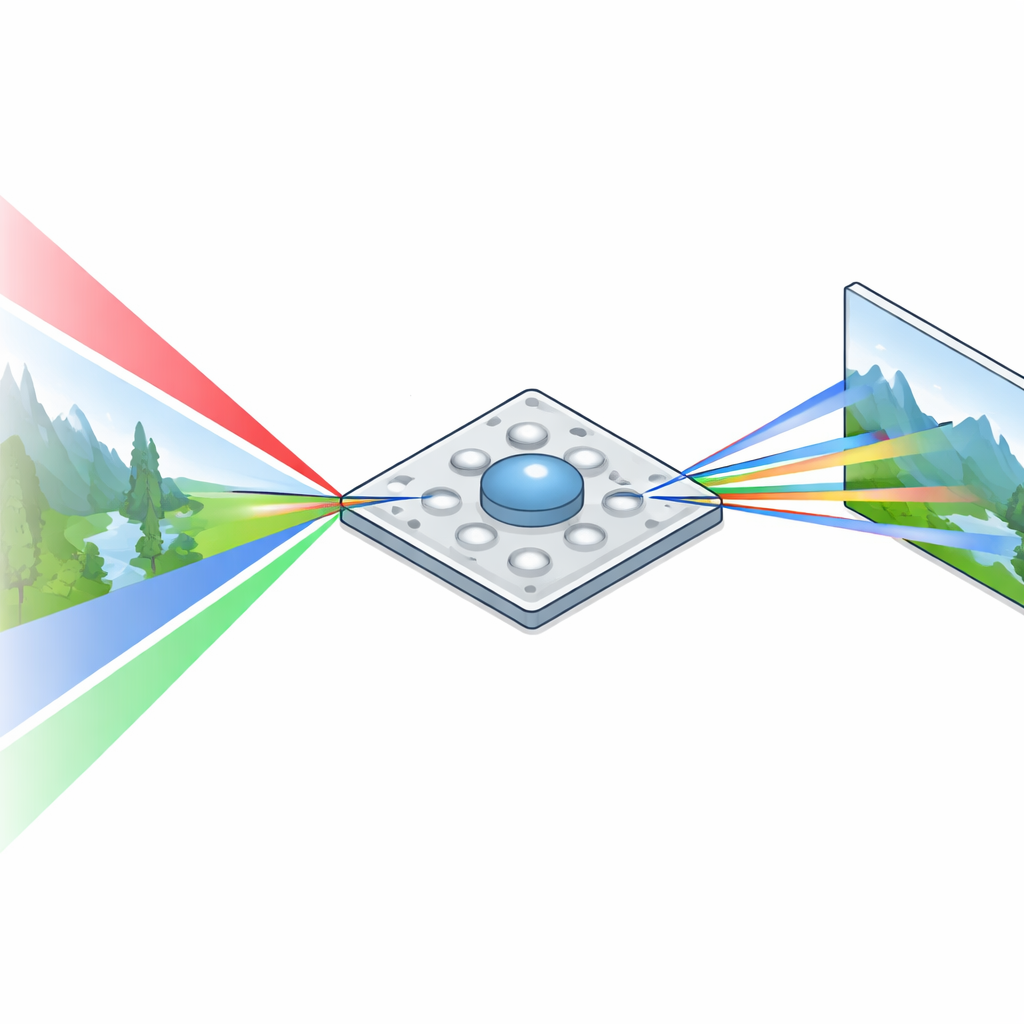

Een enkele axicon werkt goed alleen voor licht dat recht naar binnen valt; kantel het licht en het ringenpatroon vervormt, vooral bij verschillende kleuren. Om dit te overwinnen ontwerpt het team speciale “off-axis meta‑axicons” die licht opvangen dat onder hoeken binnenkomt en het omzetten in bijna ideale Bessel-stralen — met zeer weinig laterale kleurverschuiving. Ze doen dit door het fasepatroon zorgvuldig te vormen zodat licht van veel punten binnen een gegeven veldhoek langs paden reist die gelijk van lengte blijven, en door een kleine corrigerende kanteling toe te voegen om kleurverschuivingen over het spectrum te balanceren. Acht van deze off-axis-elementen worden rond een grotere centrale axicon op één monolithische chip geplaatst, elk verantwoordelijk voor een wig van het tafereel. Samen dekken ze een samengesteld gezichtsveld van ongeveer 10 graden terwijl ze het vervagingspatroon consistent genoeg houden voor accurate reconstructie.

De computer het werk laten afmaken

Omdat de vervaging van het axicon-gebaseerde systeem goedgedragen is over kleuren en veldhoeken, kan het vastgelegde beeld worden opgevat als een bekende convolutie van het werkelijke tafereel met een stabiele vervagingskernel. De auteurs ontwikkelen een “non-blind” deconvolutiemethode die deze bekende kernel veronderstelt en een total-variation regularisatiestap gebruikt om ruis te verwijderen terwijl randen behouden blijven. In de praktijk neemt de camera eerst een zacht, halo-achtig beeld op dat gedomineerd wordt door Bessel-ringen. Het algoritme keert vervolgens het effect om van zowel de hoofdgebroken bundel als de kleine hoeveelheid direct doorgelaten licht, en herstelt een scherp kleurbeeld. Ondanks dat er slechts één metasurface en één detector worden gebruikt, bereiken de herstelde beelden hoeksresoluties die in ieder geval 80 procent zo goed zijn als een ideale conventionele lens van dezelfde grootte over het hele veld.

Wat dit betekent voor toekomstige miniatuurcamera’s

Voor niet‑specialisten is de kernboodschap dat toekomstige camera’s mogelijk geen logge glasstapels meer nodig hebben om scherpe, kleurgetrouwe beelden te leveren. Door een gecontroleerde, voorspelbare vervaging te omarmen die wordt geproduceerd door een gepatroonde platte oppervlakte en die numeriek op te schonen, laat dit werk zien dat een enkele, compacte metasurface kan fungeren als het hart van een groothoekig, achromatisch beeldvormingssysteem. Het resultaat is een veelbelovend recept voor dunnere, lichtere camera’s in telefoons, drones, draagbare apparaten en zelfs de astronomie, waar elke gram en millimeter telt.

Bronvermelding: Wang, J., Wang, C., Wang, B. et al. Minimalist optical system for achromatic imaging within extended field of view based on monolithic integrated meta-axicon cluster. Light Sci Appl 15, 202 (2026). https://doi.org/10.1038/s41377-026-02272-y

Trefwoorden: metasurface-beeldvorming, achromatische optiek, plattelens, computational fotografie, Bessel-stralen
