Grootoppervlakte metaal-geïntegreerd rasterelektrode met bijna 100% infraroodtransmissie

Scherpere ogen voor onzichtbaar licht

Veel van de meest geavanceerde technologieën van vandaag — van warmtebeeldcamera’s en nachtkijkers tot LiDAR voor zelfrijdende auto’s en infraroodlasers — zijn afhankelijk van onderdelen die zowel elektrische stroom moeten geleiden als infraroodlicht moeten doorlaten. Helaas blokkeren of reflecteren materialen die goed geleiden vaak veel van dat licht. Dit artikel introduceert een nieuwe manier om een infrarood “venster” te bouwen dat zich bijna gedraagt als een perfect glazen raam voor mid‑ tot ver‑infrarood licht, terwijl het toch als een krachtige metalen elektrode fungeert.

De uitdaging van zien in het infrarood

Transparante geleidende elektroden zijn de doorzichtige, metaalachtige lagen die op het oppervlak van LED’s, lasers en sensoren liggen. Ze moeten twee tegenovergestelde taken tegelijk vervullen: grote elektrische stromen voeren en transparant blijven. In het zichtbare spectrum — wat onze ogen kunnen waarnemen — hebben onderzoekers goede oplossingen ontwikkeld, zoals indiumtinoxide‑coatings voor telefoonschermen en zonnecellen. Maar in het mid‑ en ver‑infrarood, waar warmtebeeldcamera’s en veel geavanceerde detectoren werken, gaan diezelfde materialen zich slecht gedragen. Hun elektronen absorberen en reflecteren infraroodlicht, waardoor een eenvoudige geleidende film op een halfgeleiderschijf de transmissie sterk kan verminderen in vergelijking met een onbedekt oppervlak.

Een nieuw soort metaal‑glas hek

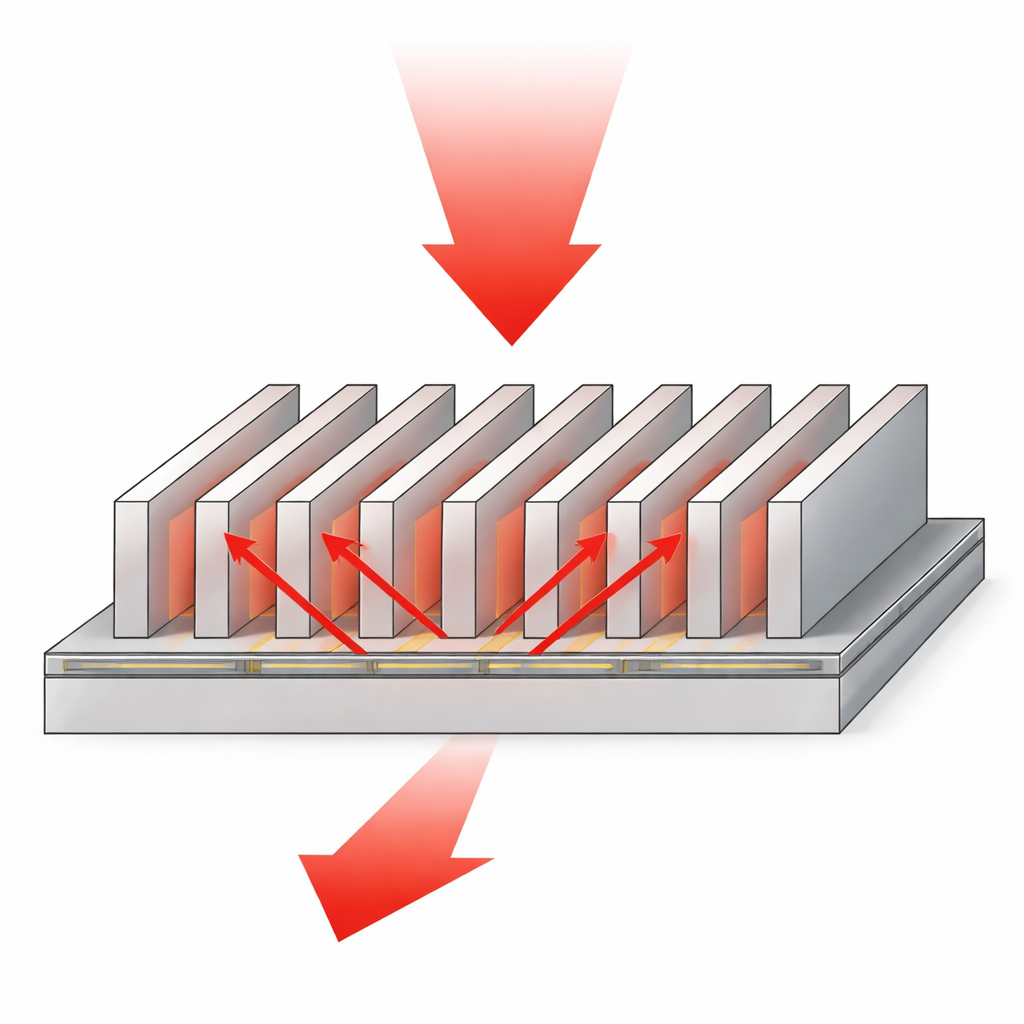

De auteurs pakken dit probleem aan door het metaal anders te vormen in plaats van het te vervangen. In plaats van een vlakke laag leggen ze het oppervlak van een galliumarsenide (GaAs) wafer in een dicht paaltjeshek van richels en plaatsen ze smalle gouden stroken aan de bodem van de groeven. Dit patroon — een metaal‑geïntegreerd monolithisch hoog‑contrast raster genoemd — werkt als een fijn ontworpen hek voor licht. Voor mid‑ tot ver‑infrarood golflengten gedraagt de structuur zich niet als afzonderlijke draden en openingen, maar als een enkele, zorgvuldig afgestemde optische laag met een “effectieve” brekingsindex die lager is dan die van het bulkhalfgeleider. In dit regime bootst het geprofileerde oppervlak een hoogwaardige anti‑reflectielaag na, terwijl het begraven goud toch een gemakkelijke route voor elektrische stroom biedt.

Licht geleiden met verborgen resonanties

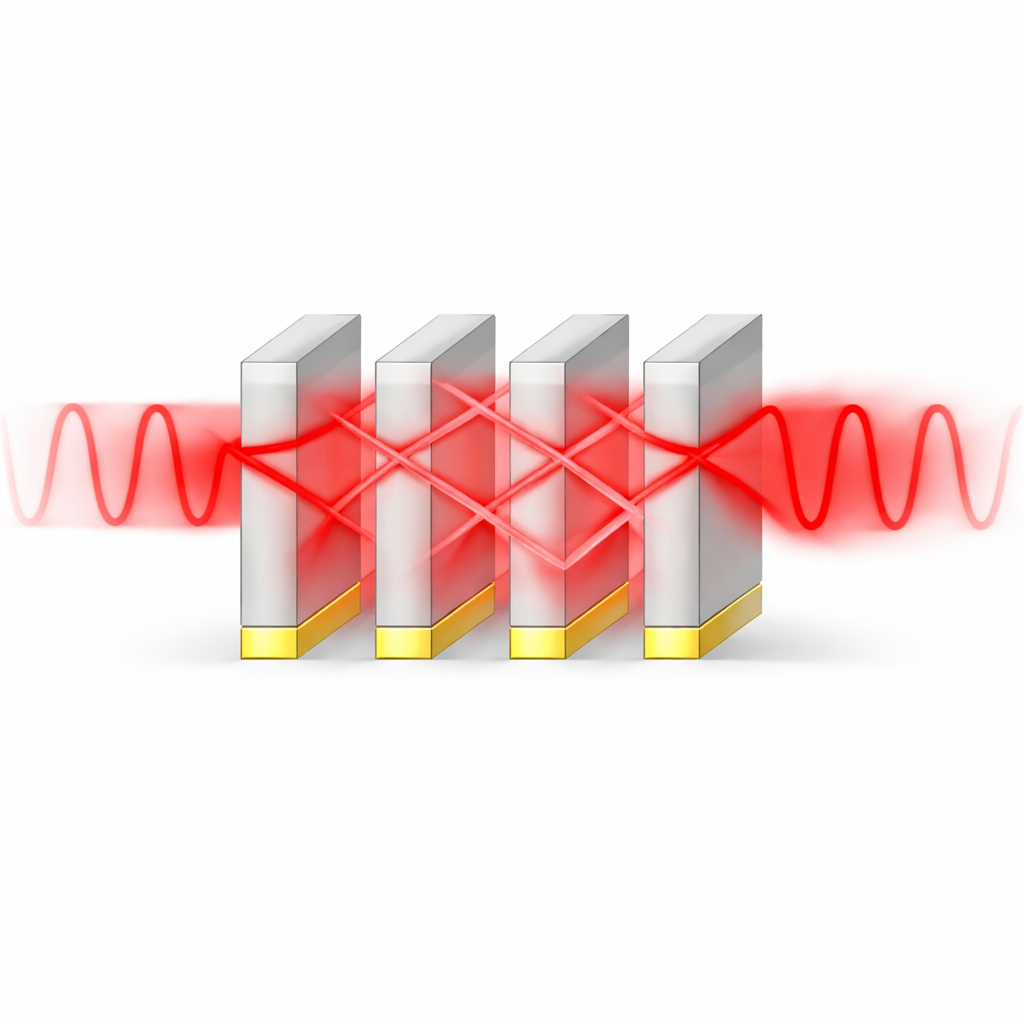

Met gedetailleerde simulaties toont het team aan dat het raster zodanig kan worden afgestemd dat beide hoofdpolarisaties van licht een zachte, holte‑achtige resonantie ervaren die bekendstaat als een Fabry–Perot‑modus. Omdat het elektrisch veld voor de ene polarisatie grotendeels geconcentreerd is in de halfgeleiderrichels en voor de andere in de luchtopeningen, dringt er betrekkelijk weinig van het veld door in het goud. Dat betekent dat de absorptie in het metaal opmerkelijk laag blijft, ondanks de aanzienlijke hoeveelheid goud. Door de richeldikte en de verhouding van richealbreedte tot periode aan te passen, identificeren de onderzoekers condities waarbij deze resonanties voor beide polarisaties samenvallen in een hogere‑orde "transmissieband", waardoor bijna al het ongepolariseerde infraroodlicht kan passeren.

Theorie omzetten in een werkend apparaat

Het team fabriceert vervolgens dit raster over meer dan een vierkante centimeter GaAs met industrieel compatibele technieken: elektronenstraal‑lithografie en plasmabewerking om diepe, smalle groeven te vormen, gevolgd door een nauwkeurig gecontroleerde gouddepositie. Microscopen bevestigen dat de reële structuur nauw overeenkomt met het ontwerp. Metingen met een vacuüm‑infraroodspectrometer laten zien dat het apparaat bij een golflengte van ongeveer 7 micrometer 94% van ongepolariseerd licht doorlaat — ongeveer 35% meer dan de theoretische limiet voor een eenvoudige vlakke GaAs‑luchtoppervlakte. Tegelijkertijd tonen slimme elektrische teststructuren een buitengewoon lage sheetweerstand van slechts 2,8 ohm per vierkante, wat de beste tot nu toe gerapporteerde infraroodelektroden evenaart of overtreft. Infraroodbeeldexperimenteen laten bovendien zien dat een scène bekeken door de nieuwe elektrode merkbaar helderder is dan door onbedekt GaAs, wat de verbeterde transmissie in de praktijk benadrukt.

Waarom dit ertoe doet voor toekomstige infraroodtechnologie

Door bijna perfecte transparantie te combineren met uiterst hoge elektrische geleiding doorbreekt dit metaal‑geïntegreerde raster de gebruikelijke afweging die lange tijd transparante elektroden beperkte, vooral in het infrarood. Het ontwerp kan worden aangepast aan verschillende golflengten, direct geïntegreerd bovenop halfgeleiderapparaten en gefabriceerd met schaalbare lithografiemethoden die al in chipproductie worden gebruikt. Dit maakt het een sterke kandidaat voor next‑generation infraroodlasers, LED’s en detectoren die zowel hoge optische throughput als hoge stroomdichtheid nodig hebben, evenals voor transparante verwarmers en elektromagnetische afschermingen die helder moeten blijven voor thermische beeldvorming. Simpel gezegd biedt het werk een nieuw soort "onzichtbaar metaal" voor infraroodapparaten — één dat bijna al het gewenste licht doorlaat terwijl het tegelijkertijd het zware werk van stroomtransport verricht.

Bronvermelding: Bogdanowicz, K., Głowadzka, W., Smołka, T. et al. Large-area metal-integrated grating electrode achieving near 100% infrared transmission. Light Sci Appl 15, 195 (2026). https://doi.org/10.1038/s41377-026-02270-0
