Curvatuur‑optische metrologie op basis van speckle

Het zien van kleine vervormingen in kritieke spiegels

Van krachtige röntgenmicroscopen tot ruimte­telescopen: veel van de meest geavanceerde instrumenten van vandaag vertrouwen op spiegels die met bijna ongelooflijke precisie gevormd en gepolijst moeten zijn. Maar controleren of een spiegel "precies goed" is, wordt erg moeilijk wanneer het oppervlak sterk gebogen is of een complexe, vrijgevormde vorm heeft. Dit artikel introduceert een nieuwe manier om die kleine buigingen uit te lezen met behulp van flikkerende laser‑specklepatronen, en opent daarmee de deur naar snellere, flexibelere kwaliteitscontrole voor de volgende generatie optica.

Waarom het meten van spiegevorm zo lastig is

Hoge‑eind röntgen­spiegels zijn geen gewone badkamerspiegels. Om röntgenstralen scherp te focussen moeten hun oppervlakken glad en nauwkeurig gevormd zijn tot binnen enkele miljardsten van een meter over lengtes van vele centimeters. Traditionele instrumenten zoals interferometers en long‑trace profilers kunnen die nauwkeurigheid bereiken, maar hebben moeite met spiegels die zeer sterk gebogen, niet‑sferisch of simpelweg erg groot zijn. Interferometers hebben vaak speciale referentieoptieken en complexe samenvoeging van vele kleine metingen nodig, en kunnen helemaal falen wanneer de spiegel te scherp buigt. Profilers scannen lijn voor lijn en kunnen uren in beslag nemen, terwijl nieuwere speckle‑gebaseerde methoden werden beperkt door kleine camera’s en smalle gezichtsvelden. Nu moderne röntgenbronnen en industriële systemen ingewikkeldere optica eisen, hebben ingenieurs metrologie nodig die zowel precies als praktisch inzetbaar is op de productievloer.

Een nieuwe manier: vorm aflezen uit speckle

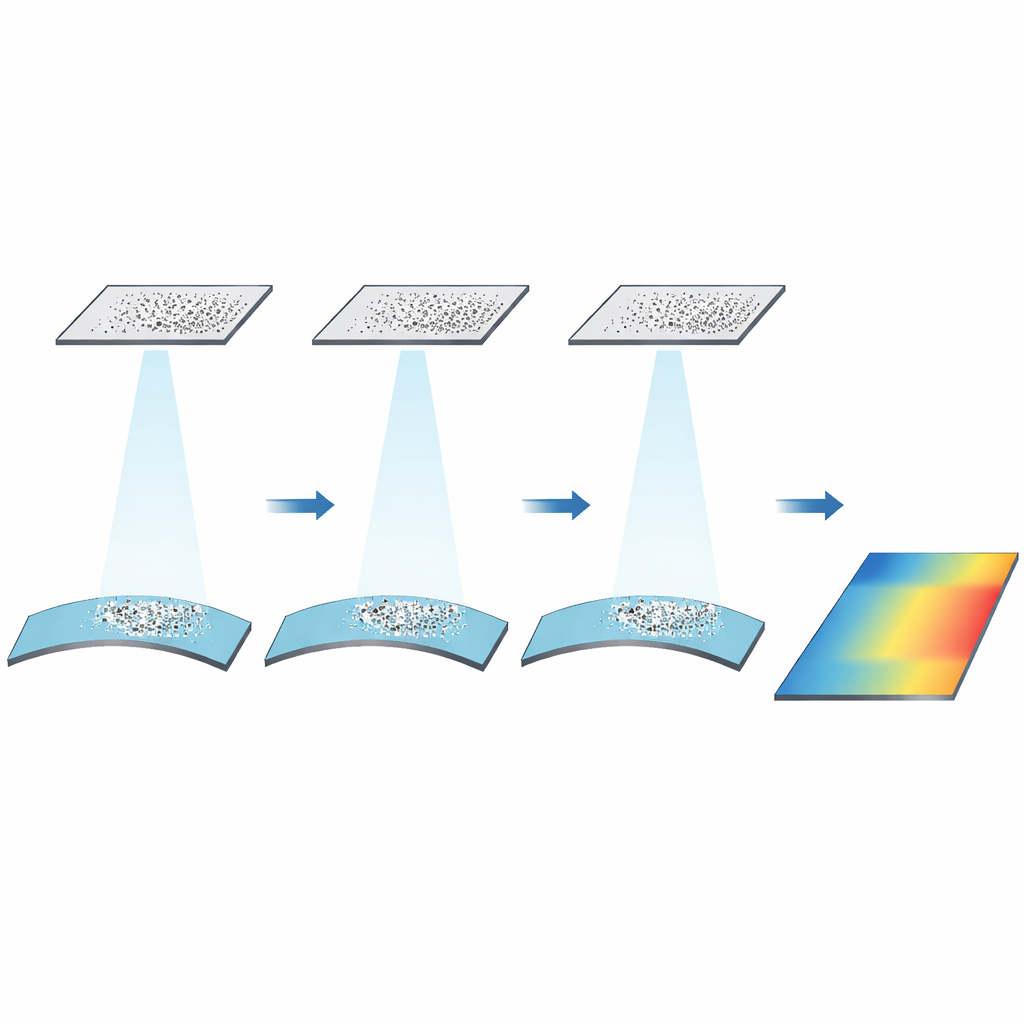

De auteurs presenteren Speckle‑based Curvature Optical Metrology (SCOM), een compact instrument dat afleidt hoe een spiegel buigt door te observeren hoe een laser‑specklepatroon verschuift bij reflectie. Een laag‑vermogen laser wordt door een diffuser opgesplitst tot een veld van fijne lichte en donkere vlekken dat het spiegeloppervlak verlicht. Een beam‑splitter stuurt het gereflecteerde specklepatroon naar een grootvlakcamera. Wanneer de spiegel tussen metingen licht wordt verplaatst, veroorzaken kleine veranderingen in oppervlaktecurvatuur subtiele speckleverschuivingen op de detector. Door stapels beelden te vergelijken met geavanceerde digitale correlatiealgoritmen reconstrueert het systeem hoeveel het patroon op elk punt is bewogen. Die beweging is wiskundig gekoppeld aan de curvatuur van de spiegel, en uit de curvatuur bouwt de methode kaarten van oppervlaktehelling en hoogte op. Zorgvuldige afstemming van diafragma, camerafstand en scanningsstrategie balanceert gezichtsveld, resolutie en gevoeligheid.

Van polijstmachines tot coatingkamers

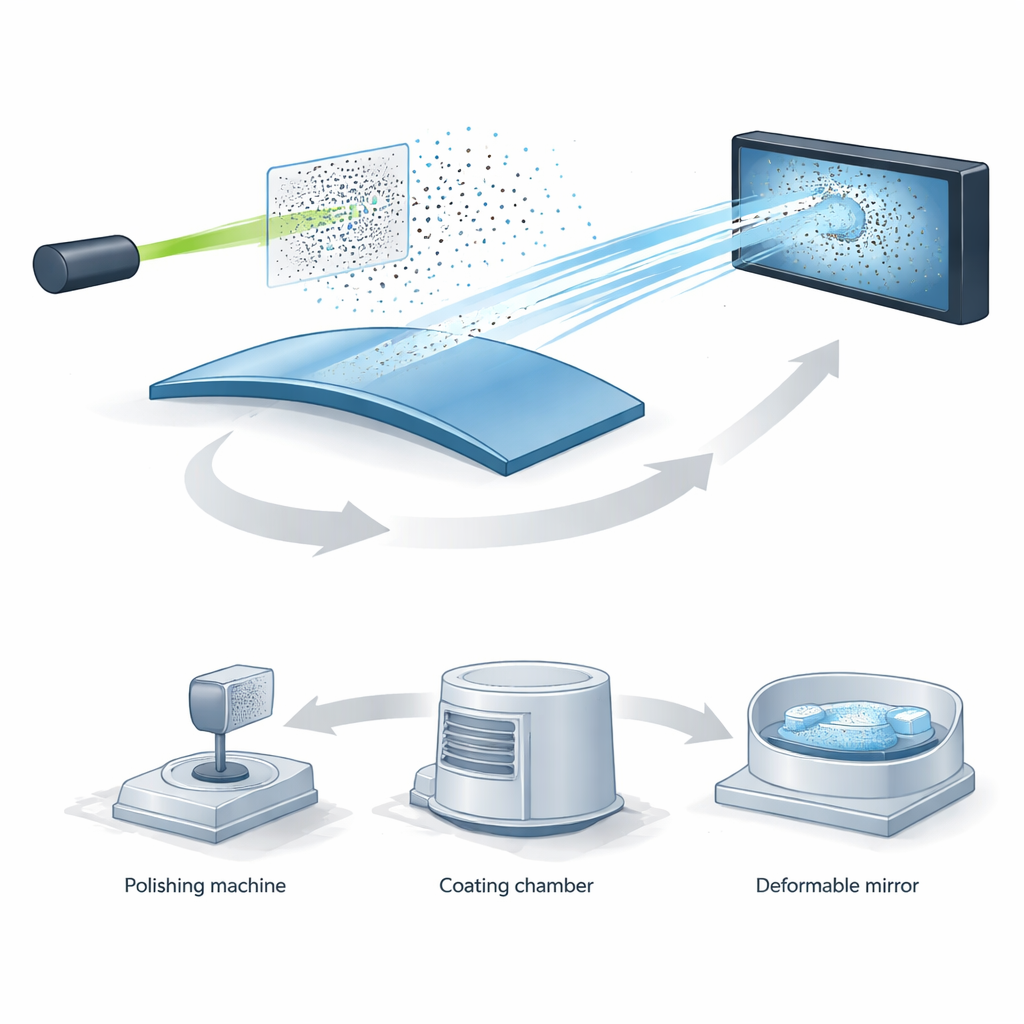

SCOM is ontworpen om direct op productiegereedschap te werken, zodat spiegels niet voor inspectie hoeven te worden verwijderd. De eerste implementatie werd ingebouwd op een ion‑beam figuring‑machine, die optische oppervlakken zachtjes vormt door gecontroleerde erosie. Door metingen voor en na de bewerking uit te voeren, kan SCOM in een "absoluut" modus werken die de volledige oppervlaktevorm rapporteert, of in een "differentieel" modus die zich richt op veranderingen als gevolg van één polijststap. Proeven op geëtste patronen toonden aan dat beide modi nauwgezet materiaalverwijderingssnelheden volgen, en dat SCOM’s resultaten goed overeenkomen met een hoogwaardige commerciële interferometer terwijl de doorlooptijd korter is. In een zware proef op een steil gebogen ellipsvormige röntgenspiegel — extreem uitdagend voor standaard optische tests — leverde SCOM gedetailleerde curvatuurkaarten in ongeveer een uur, vergeleken met zes en een half uur voor interferometrie, en behaalde het toch de doelvorm en referentiegegevens.

Het onderzoeken van sterke curven, flexibele spiegels en filmspanning

Om de grenzen van de techniek te verkennen bouwde het team een speciale SCOM‑opstelling op een precisie‑gantry en mat sferische spiegels variërend van zacht gebogen (10‑meter straal) tot zeer sterk gebogen (100‑millimeter straal). Voor de minder gebogen spiegel kwamen SCOM’s curvatuur‑ en hoogtemappen goed overeen met interferometermetingen, met verschillen van de orde van enkele nanometers. De steilere spiegel kon helemaal niet interferometrisch worden gemeten, maar SCOM herstelde toch zijn vorm en onthulde polijstfouten. Het instrument werd vervolgens gebruikt om een vervormbare spiegel te karakteriseren waarvan het oppervlak wordt gevormd door elektrische actuatoren: door gepatternede spanningen aan te leggen en te registreren hoe de curvatuurkaart omkeerde en varieerde, lieten de auteurs zien dat SCOM complexen vrijgevormde vervormingen gevoelig kan volgen. In een derde toepassing werd SCOM gemonteerd op een meerlaagse coatingkamer om te monitoren hoe dunne filmdepositie een substraat buigt. De curvatuurmetingen kwamen goed overeen met die van een commerciële meer‑straalsensor, maar met fijner ruimtelijk detail, waardoor nauwkeurige schattingen van interne filmspanning mogelijk werden.

Het grote plaatje aan elkaar naaien

Aangezien de camera maar een deel van een grote spiegel tegelijk bestrijkt, verplaatst het systeem het optische element in kleine stappen en registreert overlappende curvatuurtapijten. Deze worden vervolgens aan elkaar genaaid tot een naadloze tweedimensionale kaart, waarbij zowel zachte globale buigingen als fijne golvingen in de curvatuur behouden blijven. Lijnprofielen uit aaneengevoegde SCOM‑gegevens vergelijken gunstig met interferometer‑ en eerdere speckle‑gebaseerde metingen, met name bij middelgrote oppervlaktekenmerken die het meest van invloed zijn op de kwaliteit van de röntgenbundel. De auteurs benchmarkten SCOM ook tegen een reeks gevestigde instrumenten en tonen aan dat hoewel klassieke interferometers nog steeds winnen op ultieme nauwkeurigheid voor eenvoudige vormen, SCOM een unieke mix biedt van draagbaarheid, 2D‑dekking en tolerantie voor sterke curvatuur, alles met een matige resolutie en herhaalbaarheid die geschikt is voor productie‑omgevingen.

Wat dit betekent voor toekomstige optica

Door ruisachtig ogende specklepatronen om te zetten in precieze kaarten van hoe een spiegel buigt, breidt dit werk optische metrologie uit naar oppervlakken die moeilijk of onmogelijk met conventionele instrumenten te meten zijn. SCOM is compact genoeg om direct op polijst‑, coating‑ en uitlijn‑opstellingen te worden geplaatst en levert bijna realtime feedback die ontwikkelingscycli kan verkorten en spiegelprestaties kan verbeteren. Nu de vraag naar ingewikkelde röntgen‑, ruimte‑ en industriële optica groeit, kan dergelijke speckle‑gebaseerde curvatuurkaartlegging fabrikanten helpen spiegels met vertrouwen te vormen en te verifiëren waarvan de complexiteit hen vroeger buiten bereik plaatste.

Bronvermelding: Wang, H., Shurvinton, R., Pradhan, P. et al. Speckle-based curvature optical metrology. Light Sci Appl 15, 192 (2026). https://doi.org/10.1038/s41377-026-02257-x

Trefwoorden: röntgen spiegels, optische metrologie, laser speckle, gebogen optica, oppervlaktecurvatuur
