Elektrisch schakelbare continue fase vloeibare-kristal Fresnel-zoneplaat

Waarom dit belangrijk is voor toekomstige brillen

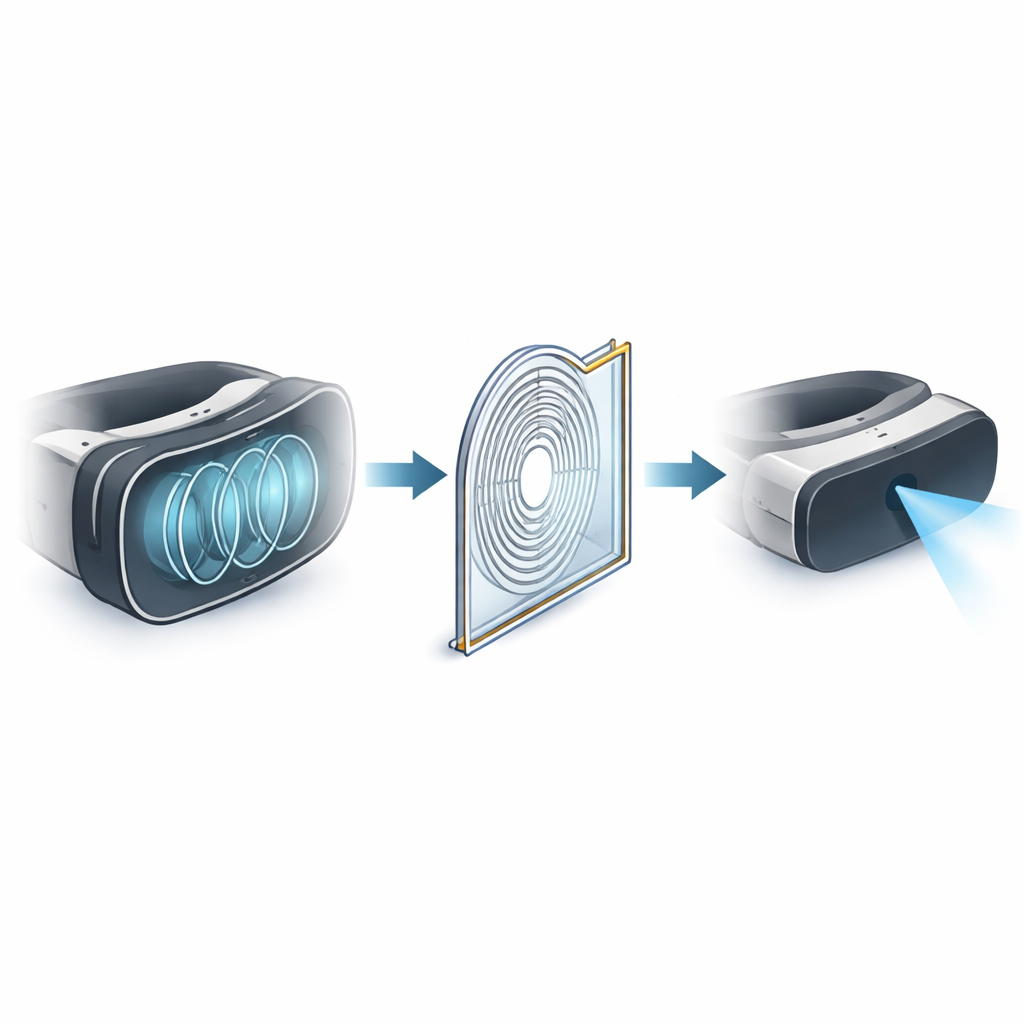

De huidige augmented- en virtualreality-headsets worstelen met een fundamenteel probleem: hun optiek is omvangrijk, energie-intensief en lastig aan te passen aan de ogen van verschillende gebruikers. Dit artikel onderzoekt een nieuw type ultradunne, elektrisch instelbare lens die licht efficiënt kan scherpstellen terwijl hij vlak en licht van gewicht blijft. Dergelijke lenzen kunnen helpen om headsets kleiner te maken, de beeldhelderheid te verbeteren en elektronische scherpstelling zonder bewegende delen mogelijk te maken, wat langdurig dragen comfortabeler en praktischer zou maken.

Een platte lens gemaakt van zachte, geordende vloeistoffen

Het hart van het werk is een speciale klasse materialen die vloeibare kristallen worden genoemd: ze gedragen zich als een vloeistof maar houden hun moleculen in voorkeursrichtingen. Die directionele orde verandert hoe licht door hen heen gaat en kan worden gestuurd met een aangelegde spanning. De onderzoekers combineren deze vloeistoffen met een lichtgevoelige “bouwsteen” die door een scherp gefocusseerde laser kan worden verhard. Door selectief kleine gebieden te verharden, boetseren ze een driedimensionaal patroon in de laag vloeibare kristal dat fungeert als een dunne lens, een Fresnel-zoneplaat genoemd. In tegenstelling tot traditionele zoneplaten die gebruikmaken van abrupte aan/uit-patronen, heeft dit apparaat een vloeiend variërend faseprofiel, wat betekent dat de golfvoorzijde van het licht op een meer continue, lensachtige manier wordt afgebogen.

Een lens schrijven in een vloeilaag

Om deze platte lens te bouwen, plaatsen de onderzoekers een mengsel van vloeibare kristal, reactieve moleculen en een lichtgeactiveerde starter tussen twee glasplaten met transparante elektroden. Met een techniek genaamd tweefotonenpolymerisatie richten ze een ultrakorte infraroodlaser in de vloeilaag. Alleen in het minuscule brandpunt is het licht intens genoeg om de nabije moleculen vast te zetten in een rigide polymeer‑netwerk. Door dit brandpunt driedimensionaal te scannen terwijl de vloeibare kristal in een goed gedefinieerde toestand wordt gehouden door een aangelegde spanning, “vriezen” ze een zorgvuldig berekend patroon van brekingsindex in dat een continue Fresnellens nabootst. Het resultaat is een micrometer­dikke, honderden micrometers brede structuur die licht kan buigen als een lens maar tegelijk vlak blijft en compatibel met standaard display-stacks.

Scherpere focus met minder verspild licht

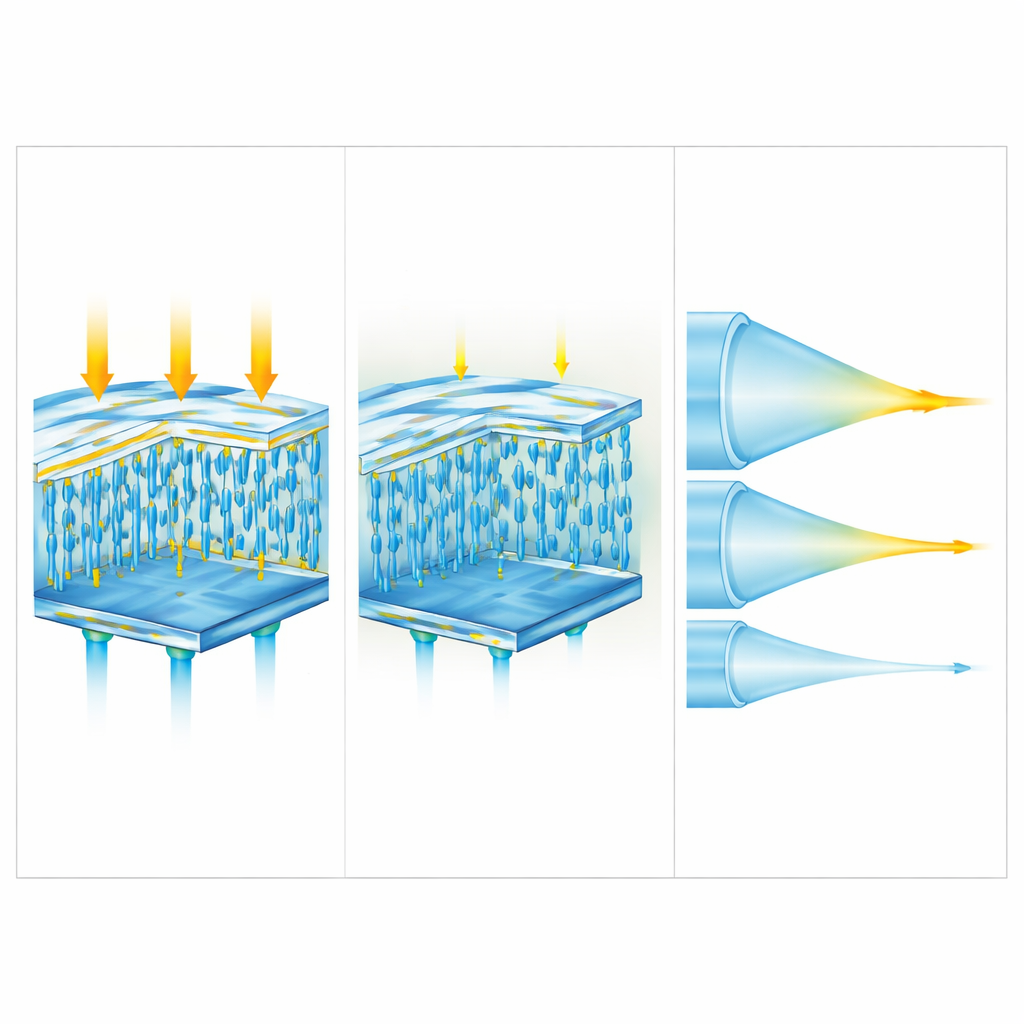

De auteurs tonen eerst een apparaat waarvan het fasepatroon soepel over een bereik loopt dat gelijkstaat aan één volledige 2π-cyclus van de lichtgolf. Microscopie- en holografische metingen laten zien dat het gefabriceerde patroon nauwkeurig overeenkomt met het ontwerp: concentrische ringen met variërende fase die het passerende licht zachtjes naar een enkel brandpunt sturen. Bij testen met een laser produceert deze lens met continu profiel een helder, scherp gedefinieerd stipje op de ontworpen brandpuntsafstand wanneer er geen spanning is aangelegd, en verdwijnt het focus-effect wanneer een hogere spanning de vloeibare kristal heroriënteert. Vergeleken met een conventionele ‘binaire’ Fresnelplaat van dezelfde grootte en brandpuntsafstand verdubbelt de gladde versie bijna de intensiteit in de hoofdfocus, omdat veel minder licht wordt verstrooid naar ongewenste nevenpunten.

Een piepkleine lens die tussen twee brandpuntsafstanden schakelt

Het tweede apparaat werkt het concept verder uit door toe te staan dat dezelfde platte lens schakelt tussen twee verschillende brandpuntsafstanden. Hier is het fasepatroon ontworpen om ruwweg ongeveer twee keer de wavefront‑omvang te overspannen (ongeveer 4π), zodat bij lage spanning de lens een korte brandpuntsafstand produceert. Wanneer de spanning wordt verhoogd, ontspoort de vloeibare kristal gedeeltelijk, waardoor het fasebereik effectief wordt samengedrukt en het zich gedraagt als een 2π‑ontwerp met ongeveer twee keer de brandpuntsafstand. Experimenten bevestigen dit dubbele gedrag: bij nul volt focust de lens rond 24 millimeter, bij een tussenliggende spanning herfocust hij rond 48 millimeter, en bij hogere spanning verdwijnt het focus grotendeels. Beeldtests met een standaard resolutiedoel tonen aan dat de lens herkenbare beelden kan vormen op beide afstanden, waarbij de langere brandpuntsafstand door zijn kleinere numerieke apertuur iets lagere resolutie geeft.

Stabiliteit, grenzen en toekomstige mogelijkheden

Het team onderzoekt ook hoe robuust het apparaat is bij herhaald gebruik. Gedurende een volledige dag van schakelen tussen focuserende en niet‑focuserende spanningen blijft de helderheid in het gefocuste stipje effectief constant, wat aangeeft dat de interne polymeerstructuur en de uitlijning van de vloeibare kristal stabiel zijn. De belangrijkste beperking in het huidige prototype is de schakelsnelheid, die wordt vertraagd door de relatief dikke vloeibare‑kristallaag en de wijze waarop deze werd geschreven; de auteurs schetsen duidelijke wegen naar snellere respons, waaronder dunnere cellen en verbeterde laser‑schrijfoptica. Vooruitkijkend kan deze benadering worden opgeschaald of gerepliceerd met imprinttechnieken en uitgebreid naar lenzen die in meerdere stappen door verschillende brandpuntafstanden gaan. In eenvoudige bewoordingen laat het werk zien hoe je een precieze, verstelbare lens direct in een zachte, spanningsgestuurde stof kunt snijden — en daarmee een veelbelovende route opent naar dunnere, helderdere en flexibelere optica voor headsets, camera’s en andere fotonische systemen.

Bronvermelding: Xu, Z., Nourshargh, C., Wang, T. et al. Electrically switchable continuous phase liquid crystal Fresnel zone plate. Light Sci Appl 15, 203 (2026). https://doi.org/10.1038/s41377-026-02251-3

Trefwoorden: vloeibare-kristal lenzen, Fresnel-zoneplaat, AR/VR-displays, platte optica, elektrisch instelbare focus
