Energiezuinige ultrabrede soliton-microcombs in resonant-gekoppelde microresonatoren

Licht op een chip voor alledaagse technologieën

Veel geavanceerde instrumenten, van GPS-achtige tijdmeting tot ultrahoge-snelheids internetverbindingen en planetenjacht-telescopen, vertrouwen op apparaten die laserlicht in duizenden gelijkmatig verdeelde kleuren hakken, bekend als frequentiekammen. Tegenwoordig zijn deze kommen vaak omvangrijk en energie-intensief. Dit artikel laat zien hoe je ze op een chip kunt brengen terwijl je het benodigde vermogen drastisch verlaagt, door een slimme manier van inbrengen van licht in kleine ringvormige structuren. Het resultaat is een nieuwe klasse van energiezuinige “microcombs” die nauwkeurige optische technologie veel praktischer en draagbaarder kunnen maken.

De uitdaging: meer doen met minder vermogen

Frequentiekammen op chip worden gemaakt door een continue laser in microscopische ringen te schijnen die licht vasthouden en omzetten in korte pulsen die rond de ring circuleren. In het spectrum verschijnen deze pulsen als een kam van gelijkmatig verdeelde kleuren, nuttig als liniaal om frequenties te meten of als veel afzonderlijke kanalen voor data. Ontwerpers willen drie dingen tegelijk: een zeer breed kleurenspectrum, zeer dicht opeenvolgende lijnen (zodat elektronica de afstand kan lezen), en veel vermogen in elke lijn. In standaardontwerpen kunnen die drie niet tegelijk maximaal worden als het laservermogen beperkt is. Streven naar een grotere bandbreedte of fijnere lijnafstand verhoogt snel het vereiste pompvermogen voorbij wat compacte on-chip lasers redelijk kunnen leveren.

Een nieuwe manier om de ring te voeden

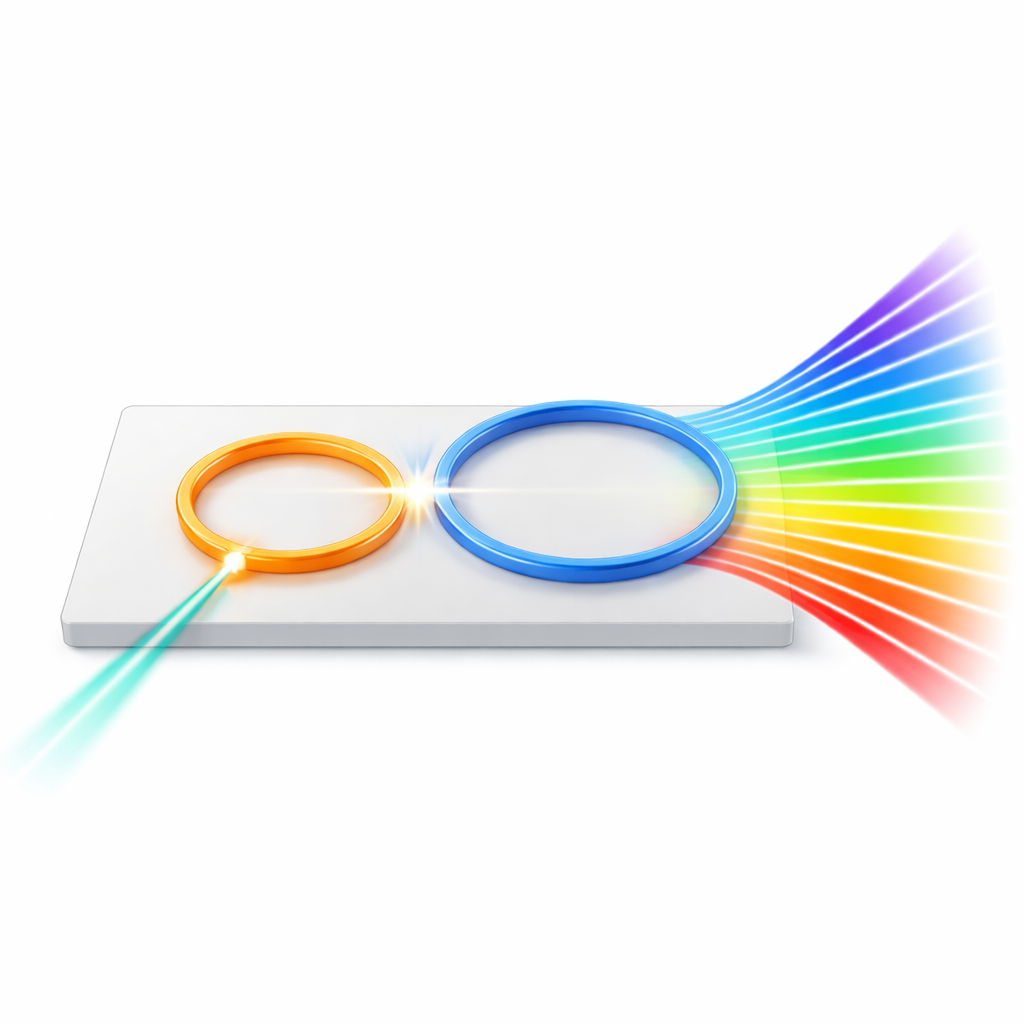

Om deze energieknoop te doorbreken, plaatsen de auteurs een tweede ring—een resonante koppelaar—tussen de binnenkomende golfgeleider en de hoofd-nonlineaire ring die daadwerkelijk de kam genereert. In plaats van de hoofd-ring rechtstreeks te voeden, bouwt de laser eerst energie op in de koppelaar-ring, die vervolgens geconcentreerde energie overdraagt aan de comb-genererende ring. Door zorgvuldig te kiezen hoe sterk de twee ringen met elkaar communiceren en hoe snel ze energie verliezen, kan het team het effectieve vermogen in de hoofd-ring ongeveer honderdvoudig verhogen vergeleken met hetzelfde laservermogen dat via een eenvoudige golfgeleider binnenkomt. Deze resonante overdracht laat het systeem bedrijfscondities bereiken die voorheen onbereikbaar waren voor geïntegreerde kommen.

Veel bredere kommen met dezelfde laser

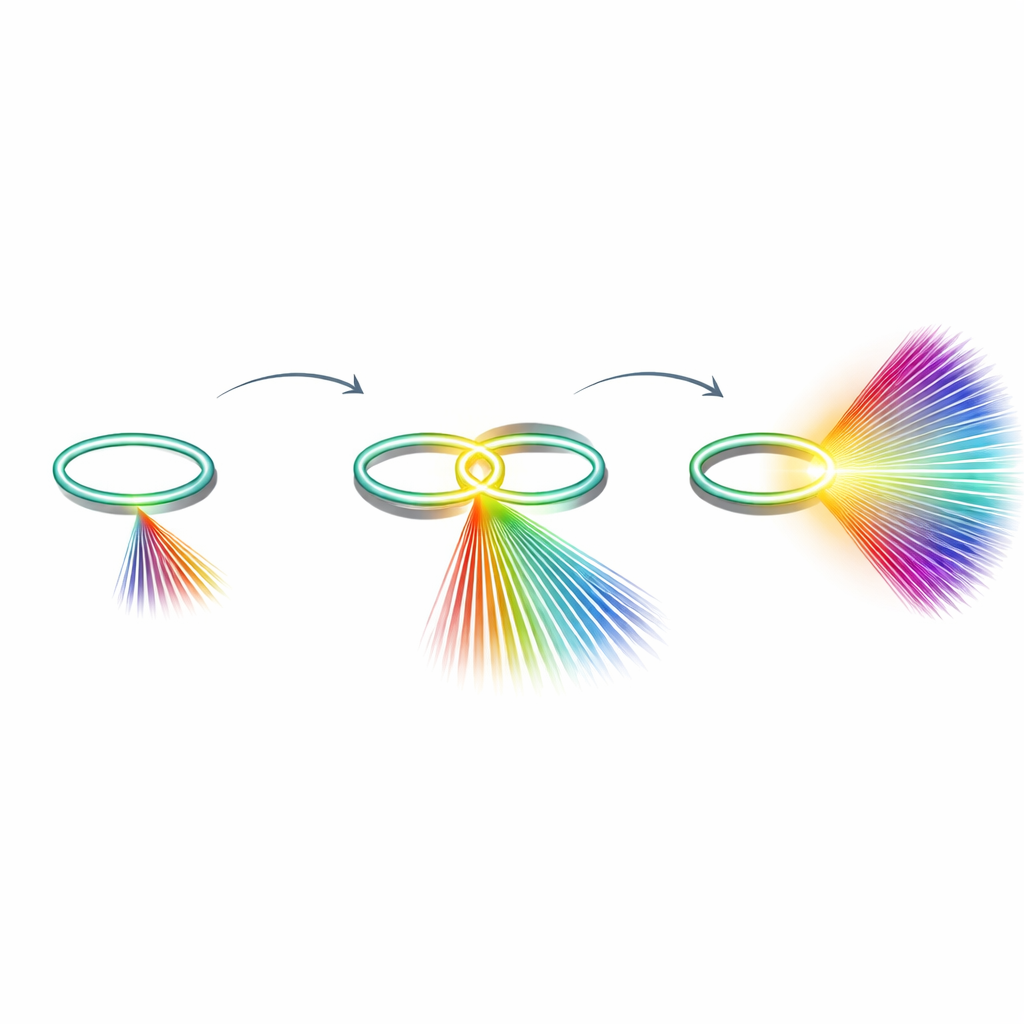

Met silicon-nitride ringen gemaakt op een standaard wafer vergelijken de onderzoekers het nieuwe resonant-gekoppelde ontwerp met een conventionele enkelringopstelling met dezelfde geometrie en kwaliteit. Bij vergelijkbare pompvermogens produceert het gewone ontwerp een matige kam met slechts een paar honderd bruikbare lijnen. Wanneer ze de resonante koppelaar toevoegen, verbreedt de kam zich dramatisch: de spanwijdte van bruikbare lijnen verdrievoudigt en bereikt bijna een micrometer optische bandbreedte, en het aantal lijnen boven een bescheiden vermogensdrempel stijgt van honderden naar meer dan achthonderd. Belangrijk is dat het bereiken van dezelfde prestatie zonder de koppelaar meerdere keren meer laservermogen zou vergen—naar schatting tot ongeveer tien keer—wat aantoont hoe efficiënt het nieuwe schema elke milliwatt gebruikt.

Een geheel octaaf op een chip bereiken

Het team stemt vervolgens de geometrie van de hoofd-ring af om de natuurlijke spreiding van snelheden voor verschillende lichtkleuren te verminderen, een eigenschap die bredere kommen ondersteunt. In deze configuratie produceren hun resonant gevoede ringen kommen die een heel octaaf in frequentie bestrijken, wat betekent dat de hoogste kleur ten minste dubbel zo hoog is in frequentie als de laagste. Ze doen dit bij herhalingsfrequenties in het microgolf- en millimetergolfbereik, waar de afstand tussen kamlijnen direct uitleesbaar is door standaardelektronica. Cruciaal is dat ze deze brede, elektronisch vriendelijke kommen bereiken met pompvermogens honderden keren lager dan wat eerdere continue-golf ontwerpen nodig hadden voor vergelijkbare lijnafstanden.

Kant-en-klaar bedrijf met een on-chip laser

Om praktische toepasbaarheid te demonstreren, drijven de auteurs hun gekoppelde-ring-kam aan met een compacte on-chip halfgeleiderlaser die slechts ongeveer 20 milliwatt optisch vermogen levert. Reflecties van de ringen voeden zachtjes terug in de laser, een proces dat zelfinvoersluiting heet, wat natuurlijk de kleur van de laser vernauwt en het systeem naar een stabiele enkelpuls-toestand stuurt. Met deze eenvoudige opstelling en zonder externe optische isolator start het apparaat herhaaldelijk en betrouwbaar de gewenste kam op, en produceert het meer dan 170 sterke lijnen en ultrakorte pulsen van slechts enkele tientallen femtoseconden—een van de breedste kommen gerapporteerd bij deze herhalingsfrequentie van zo’n kleine laser.

Waarom dit belangrijk is voor toekomstige apparaten

Door te laten zien dat een slimme "voorversterker"-ring het laservermogen dat nodig is voor brede, fijn verdeelde kommen drastisch kan verminderen, haalt dit werk een belangrijke belemmering weg om precisieoptische instrumenten draagbaar en robuust te maken. Dezelfde concepten kunnen optische klokken op chip, massaal parallelle datalinks en compacte spectrometers voor astronomie, detectie en geneeskunde mogelijk maken, allemaal zonder terug te grijpen naar omvangrijke, hoogvermogen lasersystemen. In eenvoudige termen hebben de auteurs een manier gevonden om licht op een chip veel harder te laten werken, en daarmee de deur geopend naar alledaagse apparaten die vertrouwen op de precieze optische timing en meting die vroeger voorbehouden was aan grote fysicalabs.

Bronvermelding: Zhu, K., Luo, X., Wang, Y. et al. Power-efficient ultra-broadband soliton microcombs in resonantly-coupled microresonators. Light Sci Appl 15, 185 (2026). https://doi.org/10.1038/s41377-026-02186-9

Trefwoorden: optische frequentiekammen, microresonatoren, silicium-nitride fotonica, laag-vermogen geïntegreerde optica, optische klokken op chip
