Stressgestuurde fotoherschikking van oppervlaktemicrostructuren via vectoriële veld-geleide lithografie

Vormen van oppervlakken met lichtbundels

Veel van de patronen die we in de natuur zien — van bergruggen tot rimpels in de huid — ontstaan doordat materialen onder spanning krommen en buigen. Dit onderzoek toont aan hoe wetenschappers nu licht zelf kunnen inzetten om zulke spanningen in een speciaal kunststof te creëren en te sturen, en zo microscopische oppervlaktestructuren te boetseren alsof het zacht klei is. Het werk opent de weg naar oppervlakken waarvan de microscopische vormen door een computer-gestuurde bundel geprogrammeerd kunnen worden, met potentiële toepassingen in optica, stromingsbeheer en bio-geïnspireerde materialen.

Waarom stresspatronen ertoe doen

Of het nu in geologie of biologie is, spanning bepaalt vaak hoe structuren groeien en zich reorganiseren. Wanneer interne krachten oplopen, kan een systeem energie besparen door van vorm te veranderen, zijn oorspronkelijke symmetrie te verbreken en richels, plooien of zuiltjes te vormen. Ingenieurs benutten dit principe al met warmte, vocht of mechanische krachten om materialen te rimpelen en te vouwen tot nuttige patronen. Licht is bijzonder aantrekkelijk als gereedschap omdat het gericht kan worden zonder aanraking, met hoge precisie kan worden gepatterned en snel in- en uitgeschakeld kan worden. Toch behandelt het merendeel van licht-gebaseerde patterning licht simpelweg als een energiebron, en negeert het feit dat licht ook een trillingsrichting heeft — de polarisatie — die gedetailleerde “instructies” in een materiaal kan dragen.

Een kunststof die beweegt onder gepolariseerd licht

Het team richt zich op azopolymeren, kunststoffen die lichtgevoelige azobenzeen-moleculen bevatten. Wanneer ze worden belicht met zichtbaar of ultraviolet licht, veranderen deze moleculen herhaaldelijk van vorm en orienteren ze zich opnieuw, waarbij ze de neiging hebben om loodrecht op de lokale polarisatierichting van het licht te gaan liggen. Omdat ze stijf verbonden zijn met de omliggende polymeerketens, nemen hun rotaties de ketens mee, waardoor mechanische spanning in voorkeursrichtingen opbouwt. In dunne lagen van deze materialen kan die spanning het oppervlak omhoog duwen of naar beneden trekken, waarbij kleine heuveltjes en dalen ontstaan die de structuur van het lichtveld weerspiegelen. Door het polymeer zorgvuldig voor te bereiden als arrays van microscopische pilaren, kunnen de onderzoekers zien hoe elke pilaar reageert als een tiny mechanische sensor die het lokale polarisatiepatroon in zijn eindvorm vastlegt.

Van simpel uitrekken tot programmeerbaar buigen

Als uitgangspunt bestuderen de auteurs wat er gebeurt wanneer een uniforme bundel lineair gepolariseerd licht op een regelmatige array van cilindrische pilaren schijnt. Elke pilaar ziet dezelfde omstandigheden en rekt zich uit langs de polarisatierichting terwijl hij zijwaarts samenperst, waardoor een ronde doorsnede in een ellips verandert. Ze gebruiken een gedetailleerd fysisch model, het Viscoplastic PhotoAlignment (VPA)-model, om de moleculaire herschikkingen in het polymeer te koppelen aan de resulterende spanningen en vervormingen. Het model voorspelt een overheersende trekkracht langs de polarisatierichting en zwakkere compressie in de loodrechte richtingen, wat leidt tot een netto uniaxiale rek. Experimenten en computersimulaties komen nauwkeurig overeen, niet alleen in de eindvormen maar ook in hoe de pilaren in de loop van de tijd evolueren terwijl het licht blijft schijnen.

Stresspaden tekenen met gestructureerd licht

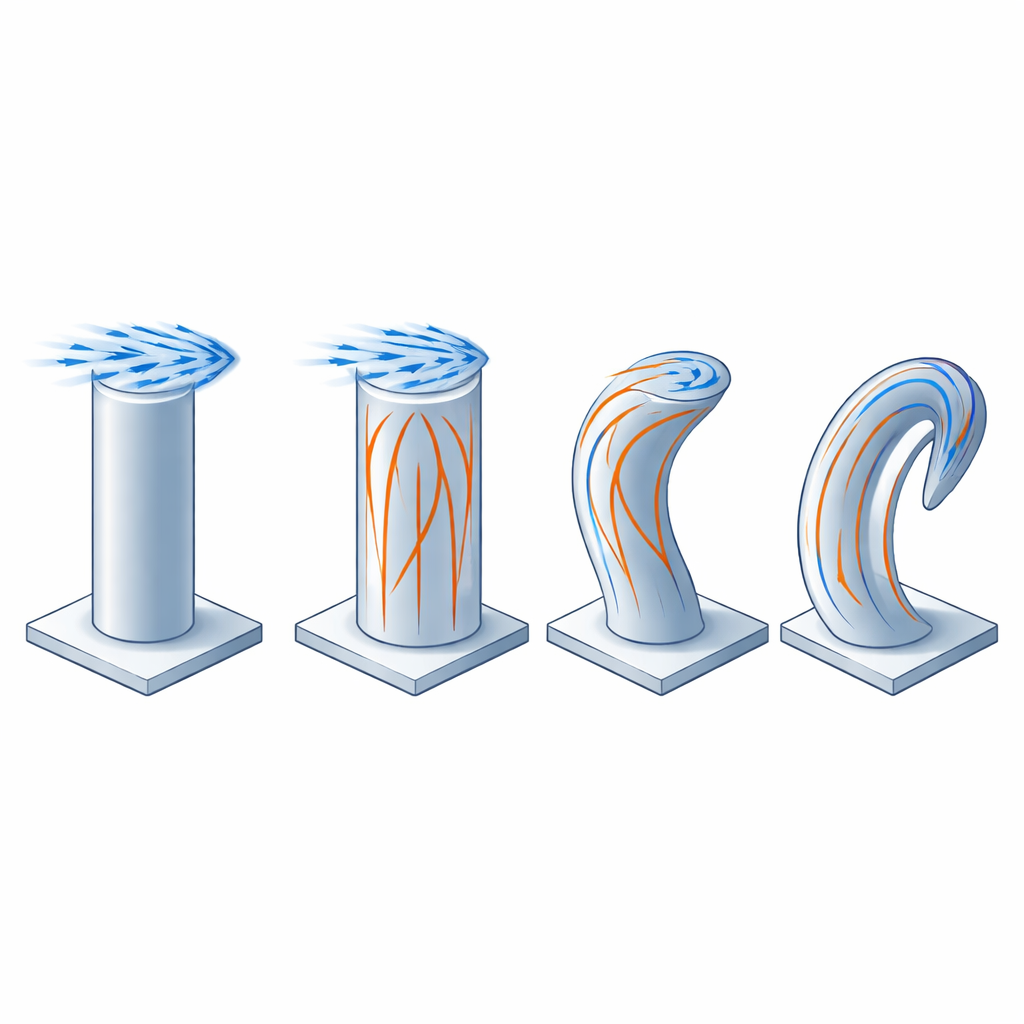

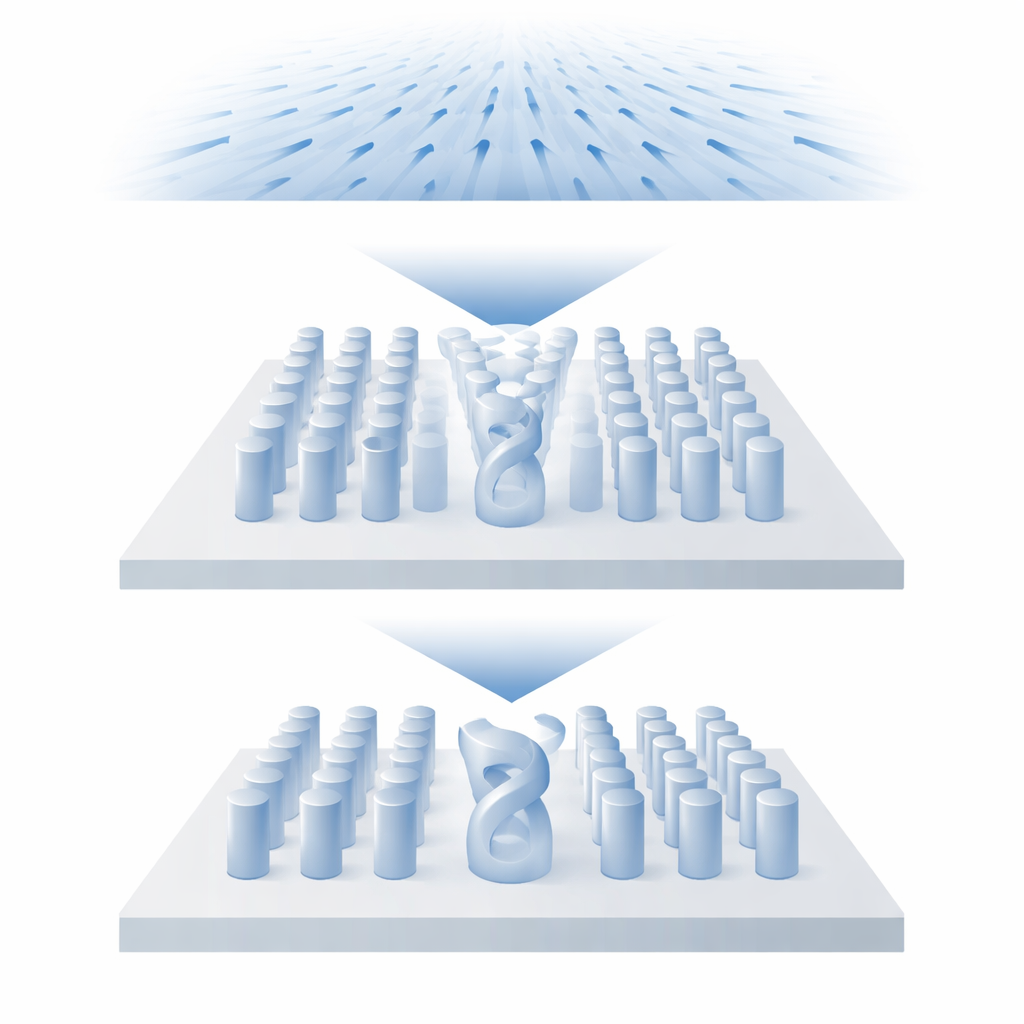

De echte sprong komt wanneer de onderzoekers stoppen met uniform licht en in plaats daarvan de polarisatierichting over de bundel vormgeven als een programmeerbare kaart. Ze bouwen een “digitale polarisatierotor” met een spatial light modulator — in wezen een klein scherm dat de polarisatie op elke pixel kan veranderen op basis van een computergegenereerde afbeelding. Geprojecteerd door een microscoopobjectief kan dit apparaat vloeiend variërende of scherp gepatroneerde polarisatierichtingen opleggen over gebieden van slechts enkele tientallen micrometers breed. Elk klein volume binnen een pilaar ervaart een lokale spanningsas die door de lokale polarisatie wordt bepaald, zodat het interieur van de pilaar wordt gevuld met gebogen “stresspaden” die sturen hoe hij buigt en draait. Door zachte rotaties van de polarisatie over een enkele pilaar te ontwerpen, creëren ze omgekeerd U-vormige of S-vormige pilaren; door de polarisatie cirkelvormig te wikkelen genereren ze "tripetale" en "quadrupetale" bloemachtige doorsneden. Combinaties van verschillende polarisatie-tegels leveren meer exotische vormen op, zoals drietandachtige structuren, en dezelfde strategie kan worden uitgebreid van één pilaar naar hele arrays.

Van theorie naar een nieuw soort lithografie

Een belangrijke prestatie van dit werk is dat het VPA-model al deze complexe vormen onder een breed scala aan lichtpatronen met succes voorspelt, waardoor het een echt ontwerpgereedschap wordt. In plaats van proefondervindelijke experimenten kunnen onderzoekers nu achterwaarts werken: specificeer een gewenste microscopische oppervlakvorm en bereken het gestructureerde lichtveld dat nodig is om het in één belichtingsstap te produceren. Omdat de aanpak alleen berust op het beheersen van polarisatie, kan ze met veel moderne lichtmodulatoren worden uitgevoerd en opgeschaald naar grotere gebieden of fijnere structuren naarmate de hardware verbetert. In eenvoudige termen hebben de auteurs laten zien hoe je binnen een lichtgevoelig kunststof kunt "tekenen met spanning", door de volledige vectoreigenschap van licht als bedieningshendel te gebruiken. Deze vectoriële veld-geleide lithografie zou de basis kunnen vormen voor toekomstige oppervlakken die druppels sturen, celgroei richten of licht- en geluidsgolven manipuleren, louter door zorgvuldige microscopische architectuur die met licht wordt geschreven.

Bronvermelding: Januariyasa, I.K., Reda, F., Liubimtsev, N. et al. Stress-driven photo-reconfiguration of surface microstructures via vectorial field-guided lithography. Light Sci Appl 15, 194 (2026). https://doi.org/10.1038/s41377-025-02174-5

Trefwoorden: azopolymeermicrostructuren, gepolariseerde lichtpatronen, stressgestuurde deformatie, vectoriële lithografie, programmeerbare oppervlakken
