Hellingsdeformatie en falingsmechanismen bij ondergedompelde geoarcheologische sites: fysisch–numerieke modellering

Waarom een rivieroevers van belang is voor de geschiedenis

Langs de Jinsha-rivier in het zuidwesten van China ligt de Jiaopingdu-erfgoedlocatie, waar Rode Leger-soldaten ooit overstaken tijdens de Lange Mars. Deze rivieroever herbergt grotten en bodemplasticeringen die zowel de revolutionaire geschiedenis als veel oudere sporen van menselijke activiteit registreren. Maar een nieuw waterkrachtreservoir zal de site voor decennia onderdompelen. De studie onderzoekt een eenvoudig maar urgent vraagstuk: hoe verzwakt het op- en afgaande reservoirwater de oever geleidelijk totdat de historische grotten en de helling eromheen instorten?

Wanneer reservoirs kwetsbare hellingen raken

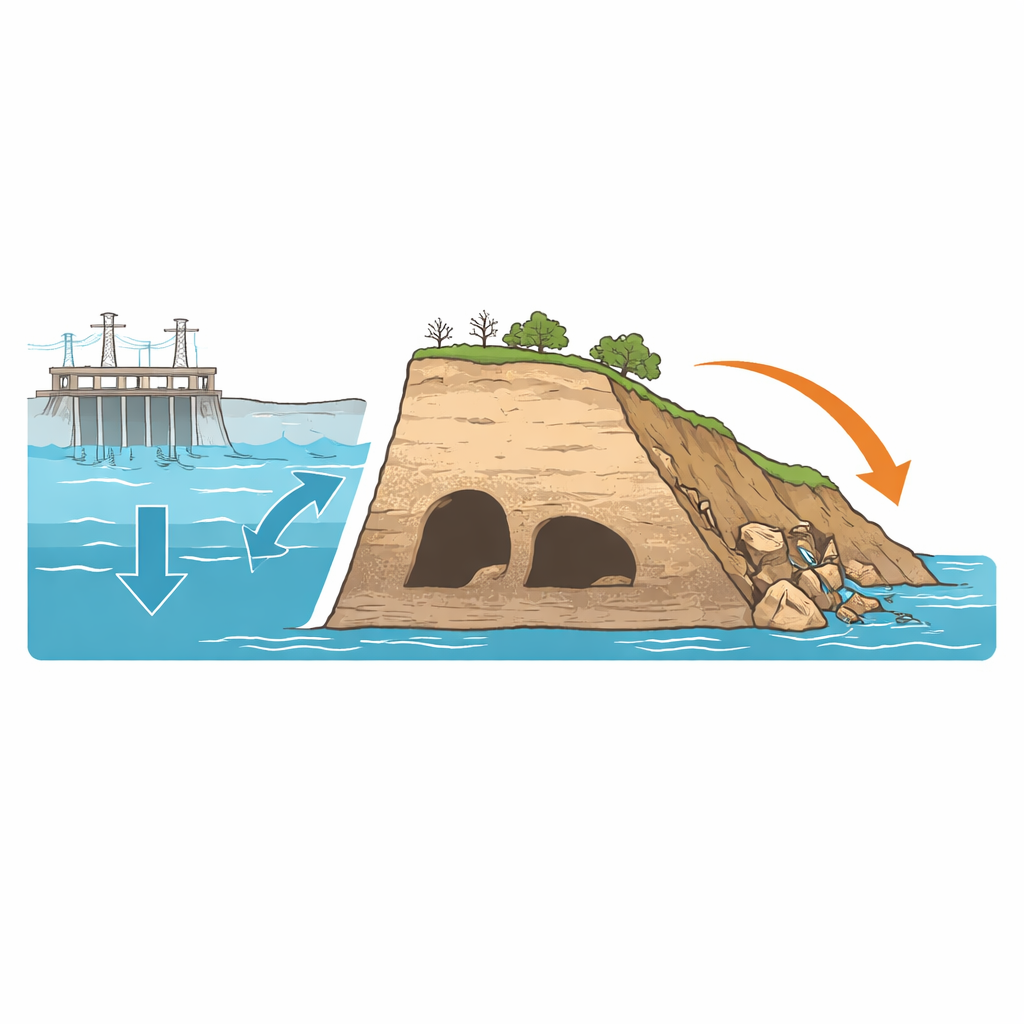

De auteurs richten zich op wat er gebeurt wanneer een steile rivieroever met archeologische grotten herhaaldelijk wordt overstroomd en weer droogvalt door de werking van een reservoir. In tegenstelling tot stenen tempels op droog land liggen deze in grond uitgegraven grotten in losse lagen grind en kleiachtig materiaal. Zodra het Wudongde-reservoir zijn volle peil bereikt, zal de hele Jiaopingdu-helling voor lange periodes onder water liggen. Eerdere studies hebben aangetoond dat veranderende waterstanden oevers kunnen aantasten, maar weinig werk heeft onderzocht wat dat betekent voor onvervangbare cultuurplaatsen die in die oevers liggen. Hier ging het team op zoek naar het stapsgewijze faalproces zodat ingenieurs en conservatoren schade kunnen voorspellen en beschermende maatregelen kunnen plannen voordat de helling bezwijkt.

Een rivieroevers nabouwen in het laboratorium

Om dit verborgen proces te volgen, bouwden de onderzoekers een verkleind fysisch model van de echte helling in een grote transparante bak. Ze reproduceerden de algemene vorm van de oever, de positie van de grotten en de zwakke grindlagen die door de site lopen. Het bodemmengsel werd zorgvuldig afgesteld met toegevoegde gips zodat gewicht, sterkte en doorlatendheid voor water overeenkwamen met die van de echte afzettingen. Vervolgens vulden ze de bak met water in gecontroleerde cycli om meer dan een jaar reservoirwerking in versnelde vorm na te bootsen. Hoogprecisiesensoren in het model registreerden hoe de drukken in de grond en in het poriewater veranderden, terwijl 3D-laserscans en onderwatercamera’s de oppervlakte- en grotdeformaties voor en na overstroming vastlegden.

Grotten van binnenuit zien falen

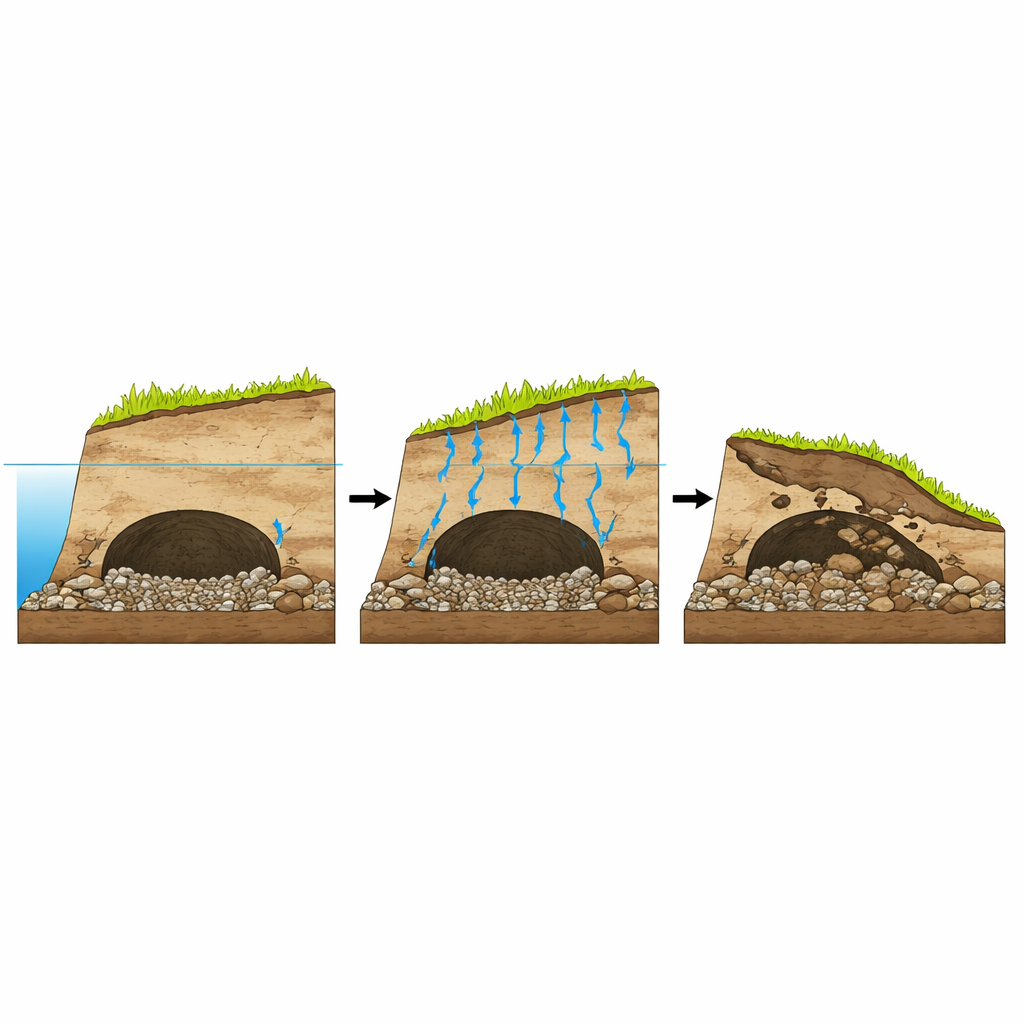

De experimenten toonden aan dat de helling niet in één keer faalt. Wanneer het water stijgt, nemen zowel de belasting van de bovengrond als de druk van het poriewater toe. Als het water later daalt, vermindert de ondersteunende werking van het water sneller dan de poriedruk binnen de helling kan afvloeien. Met elke cyclus verzwakt het vaste contact tussen korrels: de grondspanning neemt langzaam af terwijl de poriedruk geleidelijk toeneemt. Deze combinatie vermindert gestaag het schuifweerstandspotentieel van de grond, vooral nabij de onderwaterklif aan de voet van de helling. In de grottentests vergeleek het team twee vormen: één met een gebogen, koepelvormig dak en één met een plat dak. Bij langdurige onderdompeling ondervond de platgedakte grot herhaalde dakinstortingen die haar doorgang opvulden, terwijl de koepelvormige grot vooral materiaal verloor bij de ingang en het binnenste grotendeels intact hield. De resultaten laten zien dat zelfs eenvoudige geometrische verschillen sterk kunnen bepalen hoeveel schade een grot onder water oploopt.

Verborgen spanningen driedimensionaal simuleren

Aangezien laboratoriummodellen niet elk detail van langetermijngedrag kunnen vastleggen, bouwden de onderzoekers ook een driedimensionaal computermodel van de helling met gespecialiseerde software. Dit numerieke model behandelde de helling als een continu lichaam waar water en grond op elkaar inwerken, waardoor het team verplaatsingen, zones met hoge vervorming en de algehele stabiliteit bij verschillende waterstanden, regenbuien en aardbevingen kon berekenen. De simulaties kwamen overeen met de fysieke tests: de grootste bewegingen en de hoogste schuifvervormingen concentreerden zich aan de voorzijde onderaan de colluviale afzetting, in hetzelfde gebied waar het model van de helling bezweek. Een bijzonder zwakke, slecht gecementeerde grindlaag fungeerde als een glijvlak dat bepaalde waar het uiteindelijke faaloppervlak zou ontstaan. De berekende langetermijnstabiliteitsfactor van ongeveer 0,89 geeft aan dat de helling bij duurzame verzadiging al dicht bij een kantelpunt zit. Wanneer hoge reservoirstanden samengaan met hevige regen of matige aardbevingen, neemt de kans op een grote aardverschuiving die het gehele grottencomplex treft sterk toe.

Wat dit betekent voor het behoud van onderwatererfgoed

Voor de niet‑specialist is de kernboodschap duidelijk: het gevaar voor het onderwatererfgoed van Jiaopingdu is niet abrupt maar geleidelijk, gedreven door de subtiele werking van water dat zich een weg baant door kwetsbare bodemlagen. Herhaalde stijgingen en dalingen van het reservoir water vreten langzaam aan de verborgen bindingen die de helling bijeenhouden, vooral rond door mensen gemaakte openingen zoals grotten. Koepelvormige daken zijn beter bestand dan platte, maar beide lopen risico zodra de omliggende lagen beginnen te schuiven. Door fysische en digitale modellen te combineren, laat deze studie zien hoe te diagnosticeren welke delen van een ondergedompelde site het meest waarschijnlijk zullen falen en onder welke omstandigheden. Die kennis kan in situ versteviging, monitoring en vroege‑waarschuwingssystemen sturen, en zo helpen voorkomen dat de in deze rivieroevers geschreven verhalen letterlijk weggespoeld worden.

Bronvermelding: Zhang, K., Wang, W., Fan, X. et al. Slope deformation and failure mechanisms at submerged geoarchaeological sites: physical–numerical modeling. npj Herit. Sci. 14, 270 (2026). https://doi.org/10.1038/s40494-026-02549-w

Trefwoorden: onderwater cultureel erfgoed, stabiliteit van reservoiroevers, hellinginstorting, geoarcheologie, grotinstorting
