Jiandu-puntenwolkregistratie met hoge-resolutiegegevens en gegeneraliseerde t-student kernel

Oud schrift ontmoet moderne technologie

Bamboe- en houten latjes, bekend als Jiandu, behoren tot de belangrijkste getuigen van de vroege Chinese geschiedenis en bewaren alles van belastingadministratie tot klassieke literatuur. De meeste van deze smalle, door de tijd aangetaste stroken overleven echter slechts als gebroken en kwetsbare fragmenten die riskant zijn om aan te raken en pijnlijk traag met de hand te herassemblere­n zijn. Deze studie presenteert een nieuwe digitale techniek die gedetailleerde 3D-scans en geavanceerde wiskunde gebruikt om deze stukken virtueel met veel hogere precisie en betrouwbaarheid aan elkaar te 'klikken', waardoor de originelen beter worden beschermd en lang verloren teksten en informatie worden hersteld.

De uitdaging van het herstellen van kwetsbare geschiedenis

Het reconstrueren van Jiandu is veel moeilijker dan het oplossen van een gewoon puzzelspel. Elke slip is dun, lichtelijk vervormd door eeuwen onder de grond en vaak weggesleten aan de randen. De breukvlakken zijn onregelmatig en versleten, en de oorspronkelijke inkt en houtnerf zijn vervaagd of verstoord. Moderne 3D-scanners kunnen deze objecten vastleggen als dichte puntenwolken in de ruimte, maar bestaande software worstelt met het uitlijnen ervan. Er is submillimeterprecisie nodig, er moet worden omgegaan met ontbrekende stukken en ruwe randen, en willekeurige ruis door belichting, sensoren en omgeving moet worden genegeerd. Veel gangbare algoritmen raken de weg kwijt wanneer oppervlakken incompleet zijn of raken in de war door ruisende metingen, wat leidt tot foutieve aansluitingen of onstabiele resultaten.

Een slimmer manier om vorm en textuur te lezen

Om deze obstakels te overwinnen ontwerpen de auteurs een registratiekader dat elk fragment niet alleen als ruwe geometrie behandelt, maar als een rijke combinatie van vorm en oppervlakuitstraling. Eerst analyseren ze de kleine orientaties van lokale oppervlakpatches op meerdere schalen, waarmee ze feitelijk een verfijnde kaart bouwen van hoe elk breukvlak buigt en draait. Vervolgens gebruiken ze de manier waarop aangrenzende regio’s zich tot elkaar verhouden om deze beschrijving topologisch consistent te houden, waardoor het risico dat kenmerken uit beschadigde gebieden verkeerd worden gematcht afneemt. Tegelijkertijd zet de methode kleurinformatie om in een ruimte die beter overeenkomt met menselijke waarneming en gebruikt zowel 3D-afstand als kleurvergelijkbaarheid bij het voorstellen hoe twee fragmenten mogelijk in elkaar passen.

Textuurrichting laten leiden bij het matchen

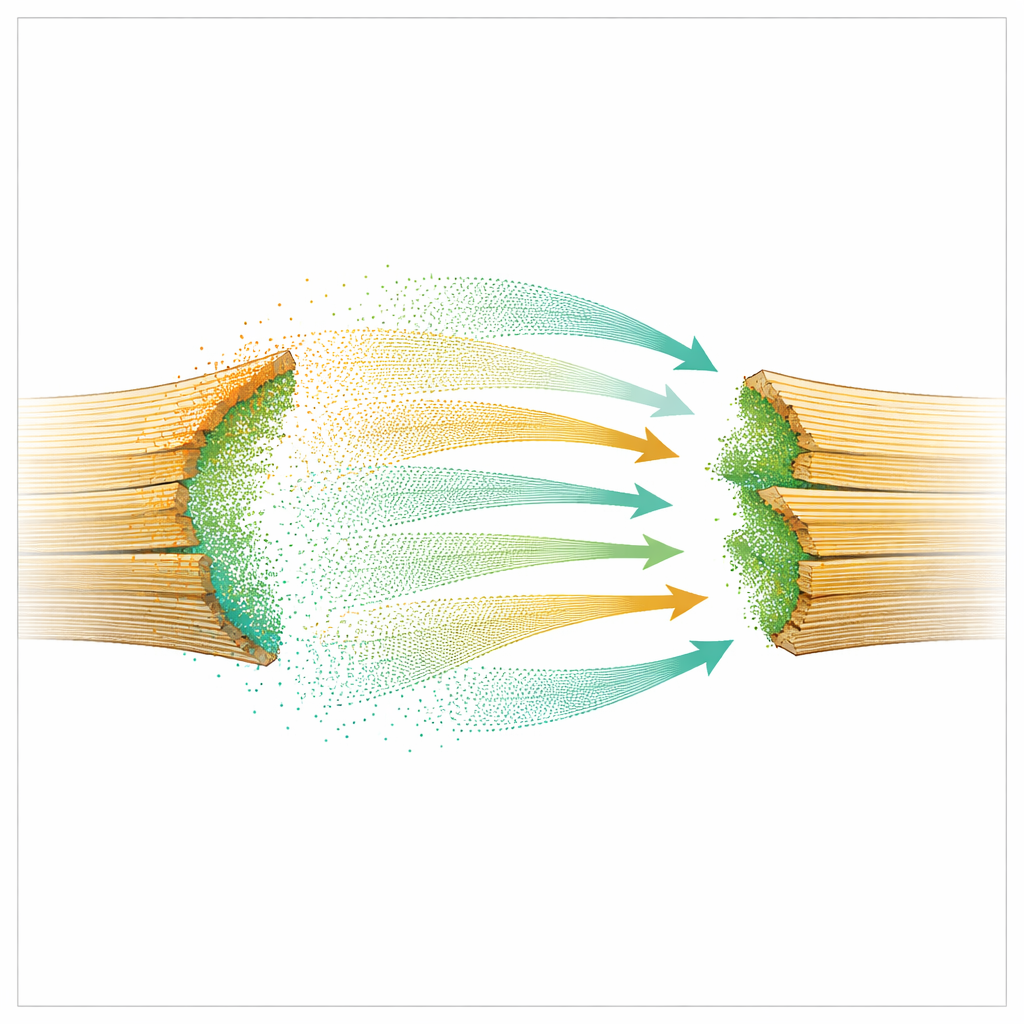

Een onderscheidende bijdrage van het werk is dat het oppervlakte­textuur behandelt als een directionele aanwijzing in plaats van louter decoratie. Jiandu-oppervlakken tonen vaak uitgelijnde bamboevezels en langgerekte inktstreken waarvan de oriëntatie de neiging heeft vloeiend door te lopen over een breuk. Het algoritme meet de richting van deze textuurgradiënten uit RGB-D-beelden die aan de 3D-punten gekoppeld zijn en legt dan een strikte regel op: twee kandidaatpunten mogen alleen worden gekoppeld als hun textuurrichtingen binnen een kleine hoek overeenkomen. Dit filtert matches weg die geometrisch dichtbij lijken maar de natuurlijke continuïteit van het schrift of de houtnerf zouden doorbreken. Daardoor zijn de aansluitingen niet alleen trouwer qua vorm, maar ook in hoe de visuele patronen over de gereconstrueerde slip doorlopen.

Robuust tegen ruis en schade

Reële fragmenten voldoen zelden aan de nette aannames uit klassieke wiskunde. Uitschietende punten ontstaan door afgeslagen randen, ontbrekende gebieden en meetfouten, wat een 'heavy-tailed' foutverdeling geeft. Standaard kleinste-kwadratenmethoden veronderstellen een mildere ruisverdeling en worden gemakkelijk van hun stuk gebracht door zulke uitbijters. De auteurs lenen in plaats daarvan een hulpmiddel uit de robuuste statistiek, bekend als een gegeneraliseerde Student’s t-kernel. In de praktijk betekent dit dat naarmate de mismatch tussen twee punten groot wordt, het algoritme automatisch hun invloed afzwakt, waardoor een paar slechte correspondenties niet de hele uitlijning ondermijnen. Gecombineerd met de geometrische en textuurhints maakt dit het iteratieve passendmaken veel stabieler onder de rommelige omstandigheden die kenmerkend zijn voor archeologische data.

De methode op de proef stellen

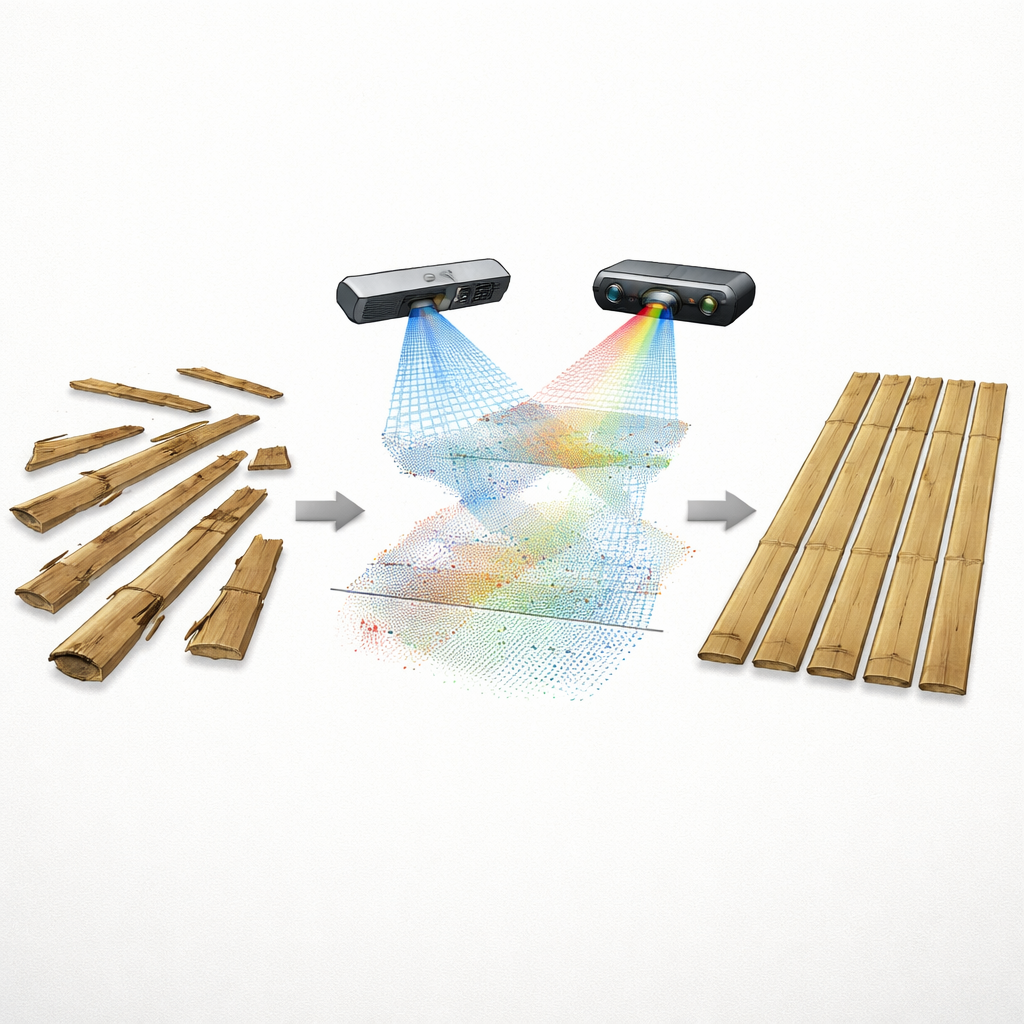

Het team evalueert hun kader op meerdere Jiandu-datasets verkregen met een industriële 3D-scanner en een hoge-resolutiecamera, waarmee zowel fijne vorm als subtiele oppervlakdetails worden vastgelegd. Ze vergelijken hun aanpak met klassieke puntmatchingsmethoden en recente op leren gebaseerde technieken die vertrouwen op neurale netwerken getraind op grote datasets. Over tests waarin de beginoriëntatie van fragmenten varieert en kunstmatige ruis wordt toegevoegd, levert de nieuwe methode consequent kleinere fouten op in zowel rotatie als translatie, terwijl de rekentijd binnen redelijke grenzen blijft. Ablatie-experimenten, waarin individuele componenten selectief worden verwijderd, tonen dat elk onderdeel — oppervlakte­n normaalvectoren, textuurrichtingcontroles en de robuuste kernel — bijdraagt aan de uiteindelijke sprong in nauwkeurigheid, waarbij de volledige combinatie het beste presteert.

Digitale puzzels om het verleden te bewaren

In eenvoudige bewoordingen biedt dit werk erfgoedwetenschappers een scherper digitaal instrument om kwetsbare geschreven bronnen te herbouwen zonder ze aan te raken. Door zorgvuldige beschrijvingen van vorm, de doorlopende stroom van oppervlakstexturen en een ruisbestendige optimalisatiestrategie te combineren, kan de methode betrouwbaarder bepalen hoe gebroken Jiandu-fragmenten in elkaar passen. Dat betekent helderdere reconstructies van oude documenten, minder risico op schade aan onvervangbare artefacten en een beter schaalbare weg om de honderdduizenden reeds opgegraven latjes te behandelen. Hoewel ontworpen voor Jiandu, kunnen dezelfde ideeën worden aangepast aan andere gebarsten relieken en zo de kracht van precieze 3D-berekening inzetten voor het bredere werk van het lezen en behouden van materiële sporen uit het verleden.

Bronvermelding: Zhang, Q., Wang, C., Qi, Y. et al. Jiandu point cloud registration using high-resolution data and generalized t-student kernel. npj Herit. Sci. 14, 267 (2026). https://doi.org/10.1038/s40494-026-02533-4

Trefwoorden: Jiandu-reconstructie, 3D-puntenwolkregistratie, digitaal cultureel erfgoed, textuur-geïntegreerde uitlijning, robuuste optimalisatie
