Risicodrempel voor structurele stabiliteit van klassieke tuinrotsen op basis van elastoplastische theorie

Waarom scheuren in tuinrotsen ertoe doen

Bezoekers van klassieke Chinese tuinen bewonderen vaak de hoge rotsmassa’s en kronkelende grotten zonder te beseffen dat deze stenen kunstwerken geruisloos richting instorting kunnen schuiven. Deze studie stelt een praktische vraag met grote gevolgen voor erfgoedsites: op welk punt veranderen kleine scheuren in een door mensen gemaakte rotsheuvel in een reëel structureel gevaar? Door geavanceerde computersimulaties te combineren met observaties ter plaatse in een historisch park, stellen de auteurs een duidelijke methode voor om vast te stellen wanneer een pittoreske rotspartij van gezond, naar beschadigd, naar op instorten staat gaat.

Van oppervlakkige scheuren naar verborgen zwakte

Klassieke tuinrotsen zijn opgebouwd uit gestapelde blokken bros kalksteen, gevormd tot kliffen, grotten en bogen. In de loop van decennia ondervinden ze vele soorten schade, waaronder ongelijkmatige zetting van de fundering, verschuivende stenen en wortels die voegen opengooien. Van deze problemen zijn scheuren bijzonder zorgwekkend: eenmaal aanwezig hebben ze de neiging te groeien en andere vormen van achteruitgang te versnellen. Eerder onderzoek richtte zich op hoe individuele scheuren ontstaan en verlengen in het gesteente, met een wiskundige benadering die veronderstelt dat het materiaal zich gedraagt als een perfect elastische veer tot het breekt. Dat werk hielp de plaatsen te identificeren waar de gevaarlijkste scheuren zouden verschijnen, maar het liet niet zien hoe voortgezet scheuren uiteindelijk de hele rotspartij ondermijnt.

Een rotspartij in slow motion zien falen

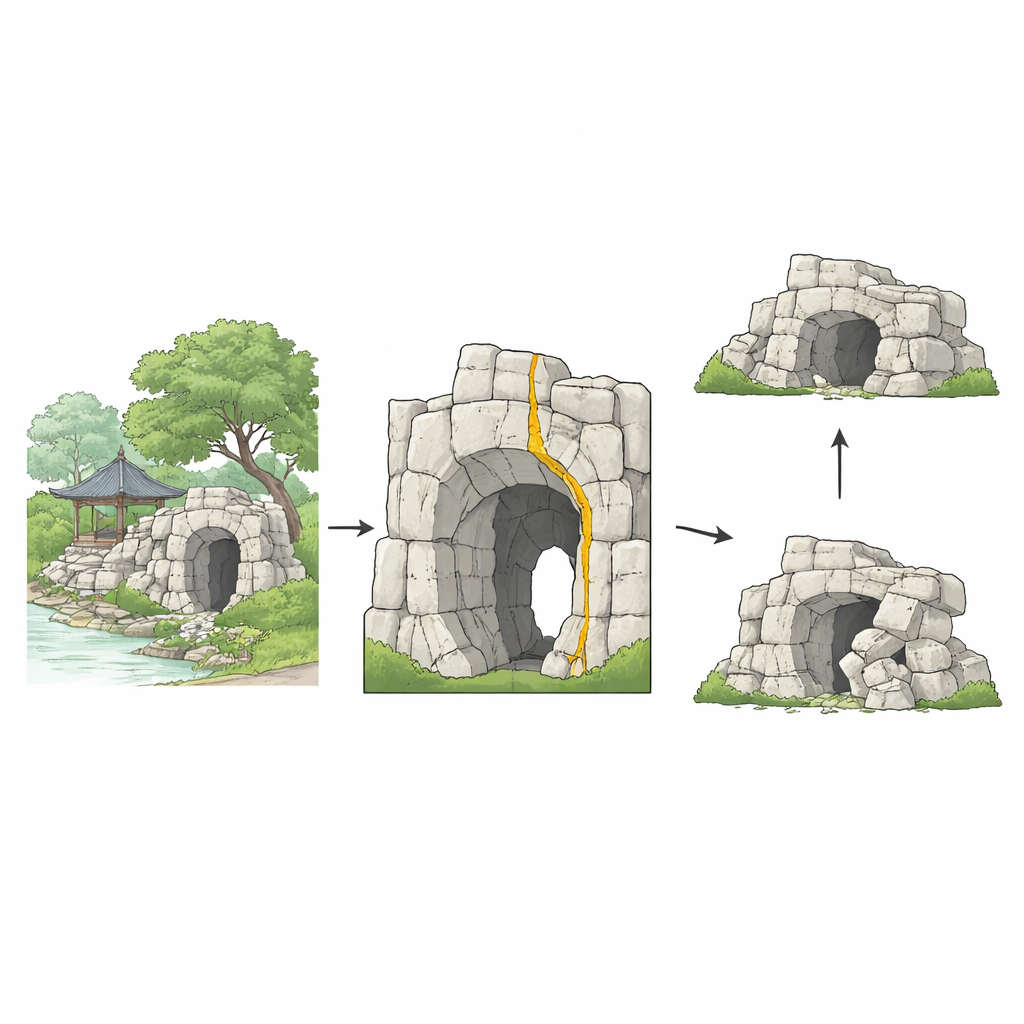

Om deze kloof te dichten, breiden de auteurs hun analyse uit van de schaal van een enkele scheur naar die van de gehele constructie. Ze concentreren zich op een bekend rotsattribuut, de Kleine Rotsberg Adobe in de He-tuin, Yangzhou, en in het bijzonder op de centrale grot, waar ongelijkmatige zetting van de grond al zichtbare scheuren heeft veroorzaakt. Met behulp van gedetailleerde laserscans bouwen ze een driedimensionaal computermodel van de grot en onderwerpen dit aan virtuele belastingen die het echte funderingszakken nabootsen. Dit stelt hen in staat stap voor stap te volgen hoe scheuren ontstaan, door de wand en het dak van de grot snijden en uiteindelijk de dragende zuilen aantasten. Een belangrijk instrument is de zogenoemde belasting‑verplaatsingscurve, die registreert hoeveel duwkracht de rotspartij kan verdragen als functie van hoeveel deze beweegt of vervormt.

Vijf stadia van veilig tot instorting

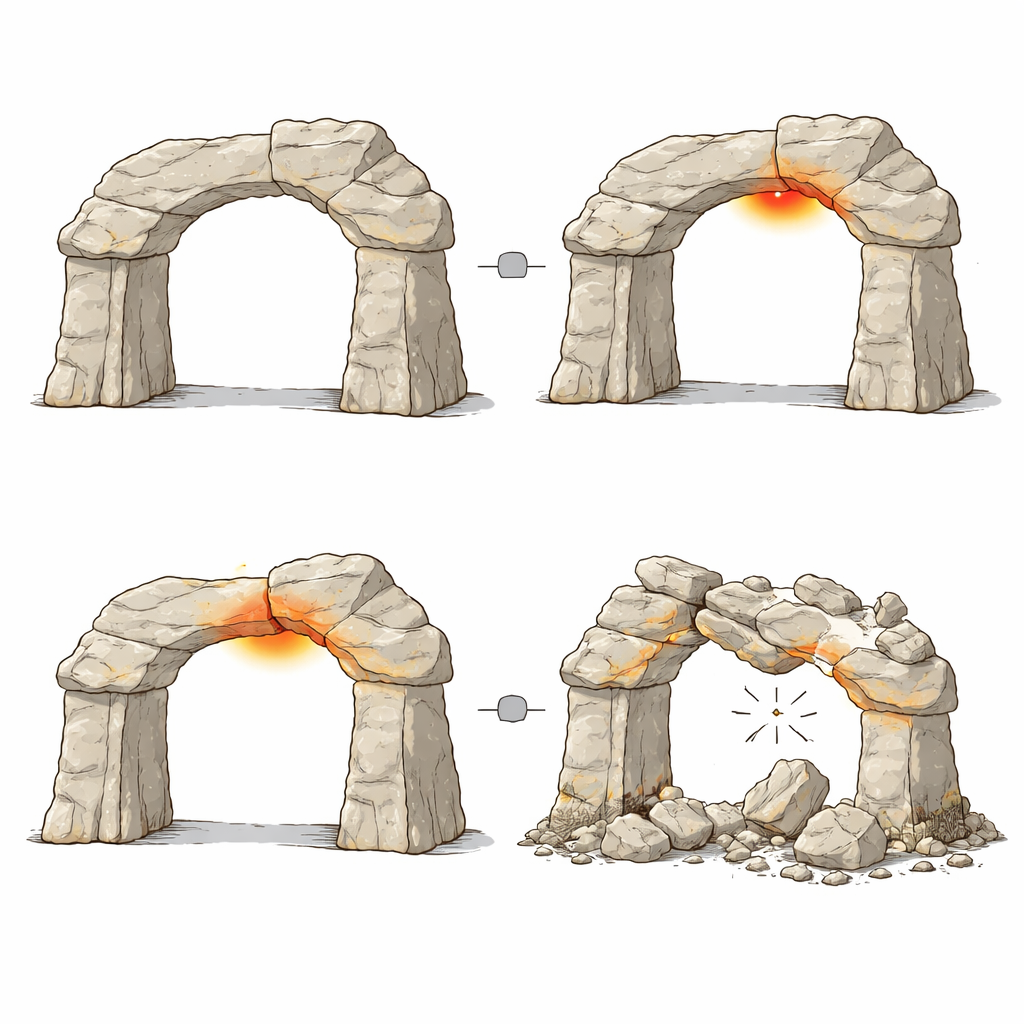

Door zowel de groei van scheuropervlakken als de algehele vervorming van de constructie te volgen, identificeren de onderzoekers een volgorde van vijf stadia in het leven van de rotspartij. Eerst is er een stabiel stadium zonder scheuren. Vervolgens beginnen scheuren schoon te verlengen, terwijl de rest van de constructie zich nog gedraagt alsof ze elastisch is; dit is het stadium van lineaire scheurpropagatie. Het derde stadium begint wanneer een van deze scheuren een "doorlopende scheur" wordt die volledig door een kritisch deel van de grot snijdt. Op dit punt neemt het zichtbare scheuropervlak nauwelijks nog toe, maar groeit het interne volume van beschadigd gesteente en de zetting van de constructie snel: de rotspartij verkeert nu in een beschadigde staat. In het vierde stadium treedt structurele instabiliteit op; grote gebieden nabij de grotwanden, het dak en de zuilen vertonen intense vervorming, en de belasting‑verplaatsingscurve buigt scherp, wat aangeeft dat de stijfheid van de constructie afneemt. Ten slotte bereikt de gesimuleerde rotspartij in het instortingsstadium zijn pieklast, kan geen extra gewicht meer dragen en falen de dragende zones.

Voorbij scheuren kijken met plastische vervorming

Een cruciale vooruitgang in dit werk is het gebruik van een elastoplastisch model, dat toestaat dat de steen zich aanvankelijk elastisch gedraagt en vervolgens permanente vervorming ondergaat zodra een bepaalde spanning wordt overschreden. Dit staat in contrast met het eerdere, puur elastische scheurmodel, dat de wijdverspreide interne vloeiing die optreedt na het ontstaan van een doorlopende scheur niet kan vastleggen. Door het plastische gedrag van kalksteen te kalibreren in gestandaardiseerde laboratoriumproeven en dit vervolgens op het volledige rotspartijmodel toe te passen, kunnen de auteurs de uitbreidende zones van intense rek binnen de grot in kaart brengen. Zij tonen aan dat nadat de doorlopende scheur verschijnt, de traditionele elastische benadering nog steeds het scheurpad voorspelt maar een groeiende "plastische" halo mist die zich van de scheurtip naar het grotdak en de zuilen verspreidt, waardoor de veiligheidsmarge geruisloos wordt uitgehold lang voordat er daadwerkelijk stukken loskomen.

Wat dit betekent voor tuinbeheerders

Voor erfgoedbeheerders levert het resultaat een praktische, gefaseerde reeks waarschuwingsdrempels. In plaats van alle scheuren als onschadelijk of catastrofaal te behandelen, onderscheidt het kader vroege, grotendeels cosmetische scheuren van latere stadia waarin verborgen vervorming wijst op naderende instorting. Door de vorm van de belasting‑verplaatsings- en spannings‑rekcurves uit numerieke simulaties te lezen, kunnen beheerders beslissen wanneer nauwer te monitoren, wanneer funderingen of steunconstructies te versterken en wanneer de toegang tot een risicovolle grot of boog te beperken. Hoewel aangetoond op één rotspartij in één tuin, biedt de methode een routekaart voor het diagnosticeren van structurele gezondheid in vergelijkbare stenen elementen wereldwijd, en helpt zo geliefde historische landschappen authentiek en veilig te houden voor toekomstige bezoekers.

Bronvermelding: He, Z., Fu, L., Wang, Z. et al. Structural stability risk threshold of classical garden rockeries based on elastoplastic theory. npj Herit. Sci. 14, 269 (2026). https://doi.org/10.1038/s40494-026-02532-5

Trefwoorden: stabiliteit tuinrots, behoud van cultureel erfgoed, rotsbarsten, eindige-elementen‑simulatie, risico structureel instorten
