Dynamische documentatie van archeologische opgravingen met een draagbaar LiDAR-camera meetsysteem: het volledige proces van Wuwangdun als voorbeeld

Waarom dit oude graf vandaag nog belangrijk is

Wanneer archeologen een oud graf uitgraven, ontrafelen ze zowel geschiedenis als een unieke rangschikking van objecten en structuren — en tegelijk vernietigen ze die. Op het moment dat de grond wordt verwijderd, is het oorspronkelijke tafereel voorgoed verdwenen. Dit artikel laat zien hoe een team in China een snel, draagbaar 3D-scansysteem gebruikte om het koninklijke graf van Wuwangdun in uitzonderlijk detail vast te leggen in elke fase van de opgraving, waardoor kwetsbare artefacten beter werden beschermd en er een permanent digitaal archief ontstond voor toekomstig onderzoek.

Een koninklijk graf onder druk

Het graf van Wuwangdun behoort tot de oude staat Chu, een belangrijke macht in China meer dan 2.000 jaar geleden. Grote, goed bewaarde Chu-graven zijn zeldzaam, maar bevatten cruciale aanwijzingen over politiek, geloof, ambacht en het dagelijks leven uit die tijd. Moderne bedreigingen — stedelijke uitbreiding, milieuveranderingen en plundering — betekenen dat dergelijke vindplaatsen snel beschadigd kunnen raken of verloren gaan. Archeologen moeten vaak met spoed graven, hoewel opgravingen de site blijvend veranderen. Die spanning tussen urgentie en behoud dreef de zoektocht naar een betere manier om Wuwangdun tijdens de werkzaamheden nauwkeurig vast te leggen.

Grenzen van schetsen en trage 3D-methoden

Traditionele veldregistratie steunt op handtekeningen en foto’s, die subtiele details kunnen missen en de vorm van complexe ruimten niet volledig vastleggen. Nieuwere digitale 3D-methoden, zoals fotogrammetrie en drone-opnames, kunnen gedetailleerde modellen maken — maar vergen vaak uren tot dagen verwerking en vereisen meestal dat de site leeg is van mensen en gereedschappen. In Wuwangdun blokkeerde een metalen schuilplaats de satellietsignalen waarop drones vertrouwen, en de krappe, met balken gesteunde kamer liet weinig ruimte voor apparatuur. Het team had een methode nodig die snel, nauwkeurig en bruikbaar was te midden van voortdurend menselijke activiteit in een volle, beschermde opgraving.

Een walk-through scanner voor levende opgravingen

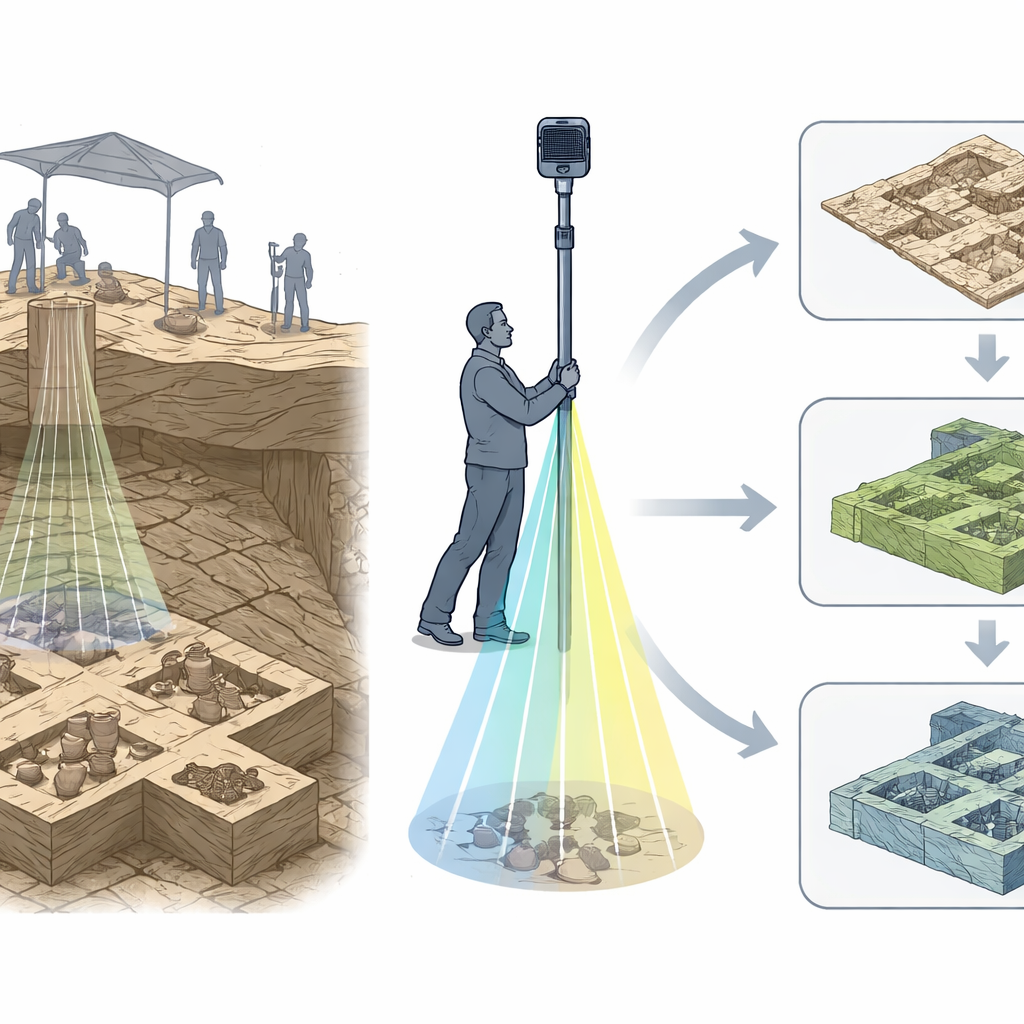

Om aan deze uitdagingen te voldoen, bouwden de onderzoekers een draagbaar mappingsysteem dat een laserscanner (LiDAR) combineert met een 360-graden camera op een telescopische paal. Een operator loopt langs balkveilige paden terwijl de scanner afstandsmetingen tienduizenden keren per seconde uitvoert en de camera volledige omgevingsbeelden vastlegt. Binnen ongeveer vijf minuten kunnen ze de hele grafkamer dekken; binnen ruwweg een halfuur worden de gegevens verwerkt tot een gedetailleerde 3D-weergave. Slimme wiskunde koppelt alle scans aan een stabiel coördinatenstelsel dat verankerd is aan vaste referentiepunten, zodat de dataset van elke dag binnen ongeveer een centimeter aansluit op de voorgaande, zelfs wanneer satellietpositionering onbetrouwbaar is onder het metalen dak.

Mensen laten verdwijnen terwijl het graf blijft

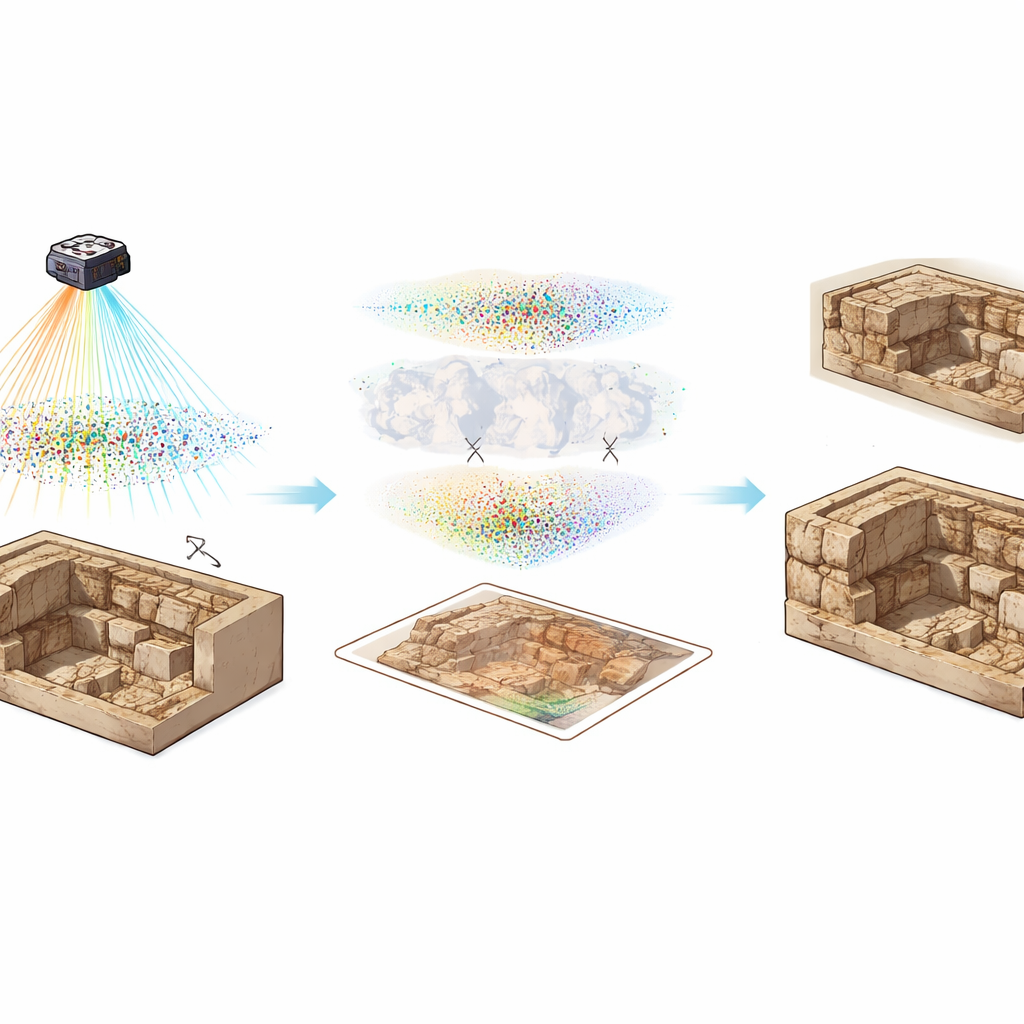

Omdat een opgraving een drukke activiteit is, blokkeren mensen, gereedschap en tijdelijke stutten voortdurend het zicht op grafoppervlakken. In plaats van iedereen te dwingen te stoppen met werken, trainde het team een geavanceerd visiemodel om bewegende objecten — zoals archeologen, schoppen en plastic buizen — automatisch te herkennen en uit de beelden te maskeren. Ze projecteren eerst de panoramafoto’s naar normale aanzichten, laten het model niet-graf-elementen markeren, en projecteren die maskers vervolgens terug op de originele panorama’s en de bijpassende laserpunten. Het resultaat is een "schone" versie van het graf waarin artefacten en structuur blijven staan, maar de arbeiders en uitrusting die ze verborgen hielden digitaal zijn verwijderd, waardoor fouten en gaten in de eindsystemen verminderen.

Van verschuivende grond naar betrouwbare digitale tweelingen

Met de gesynchroniseerde laser- en beeldgegevens genereren de onderzoekers twee hoofdproducten voor elke fase van de opgraving: platte, kaartachtige bovenaanzichten (orthofoto’s) en getextureerde 3D-modellen. Terwijl houten planken worden weggehaald en kamers opengaan, leggen nieuwe scans de veranderende indeling van compartimenten en de precieze posities van artefacten vast. Orthofoto’s van alle negen kamers tonen verschillen in grootte, verstoring en plundering, terwijl de 3D-modellen laten zien hoe objecten zich in diepte tot elkaar verhouden. Metingen van bekende punten tonen dat posities in deze producten ongeveer tot op een centimeter nauwkeurig zijn, met nog fijnere consistentie bij vergelijking van scans van verschillende dagen. In totaal produceerde het team 62 hoogresolutiekaarten en 62 gedetailleerde 3D-modellen die de volledige opgraving traceren.

Wat dit betekent voor verleden en toekomst

Voor de niet-specialist is de kernboodschap eenvoudig: deze aanpak verandert een kwetsbare, eens-only opgraving in een blijvend, meetbaar digitaal archief dat voor altijd opnieuw kan worden bezocht. Door het Wuwangdun-graf snel te scannen met een paalgemonteerde laser en panoramische camera — en slimme software te gebruiken om gegevens in de tijd uit te lijnen en mensen en gereedschap digitaal te wissen — legde het team de site in rijke details vast zonder het veldwerk te vertragen. Hun werkwijze verkort de tijd dat artefacten bloot liggen, ondersteunt zorgvuldig onderzoek buiten de vindplaats, en opent de deur naar virtuele heropgraving, onderwijs en conserveringsplanning. Naarmate vergelijkbare systemen zich verspreiden, kunnen meer archeologische opgravingen zo grondig worden gedocumenteerd, waardoor onvervangbare sporen van menselijke geschiedenis bewaard blijven, zelfs terwijl de aarde die ze ooit verborg zorgvuldig wordt verwijderd.

Bronvermelding: Ou, W., Hu, Q., Wang, S. et al. Dynamically documenting archaeological excavations based on a portable LiDAR-camera mapping system: the Wuwangdun full-process recording example. npj Herit. Sci. 14, 237 (2026). https://doi.org/10.1038/s40494-026-02515-6
