ハイブリッドPINNSニューラルネットワークに基づく重切削旋盤の精密予測に関する研究

なぜ大型機械に賢い予測が必要か

重切削旋盤――金属を切削・成形する室内サイズの機械群は、発電所から造船まで多くの産業の基盤です。しかし、機械が数メートルに及ぶほど大きくなると、微小な位置ずれが積み重なって部品を公差外に追いやり、時間や材料を浪費します。移動域のすべての点を測定するのは遅く高価なため、エンジニアはしばしば点在するごくわずかなデータしか得られません。本稿は、そうした希少な測定値と基本的な物理的知見を組み合わせて、大型旋盤が全行程にわたってどのように振る舞うかを確実に予測する新たな手法を探ります。

大きな機械、少ない手がかり

理想的には、旋盤の可動部は制御系が指示した通り正確に動きます。現実には、熱、荷重、構造のたわみにより、スライド軸が数十マイクロメートル程度ずれることがあり、単独では小さいながら精密加工では重大になります。数メートルにわたる移動域を持つ大形旋盤では、高度なレーザー計測で誤差を全面的にマッピングすることはコストが高く生産を妨げます。エンジニアは通常、短い区間をいくつか測定するにとどまり、機械の長さの大半は未観測のままです。従来の数学的フィッティングや標準的なニューラルネットワークは隙間を埋められますが、データが疎な場合には、実機ではありえない不安定で不自然な曲線（不必要な振動）を生むことが多いです。

データと単純な物理的感覚の融合

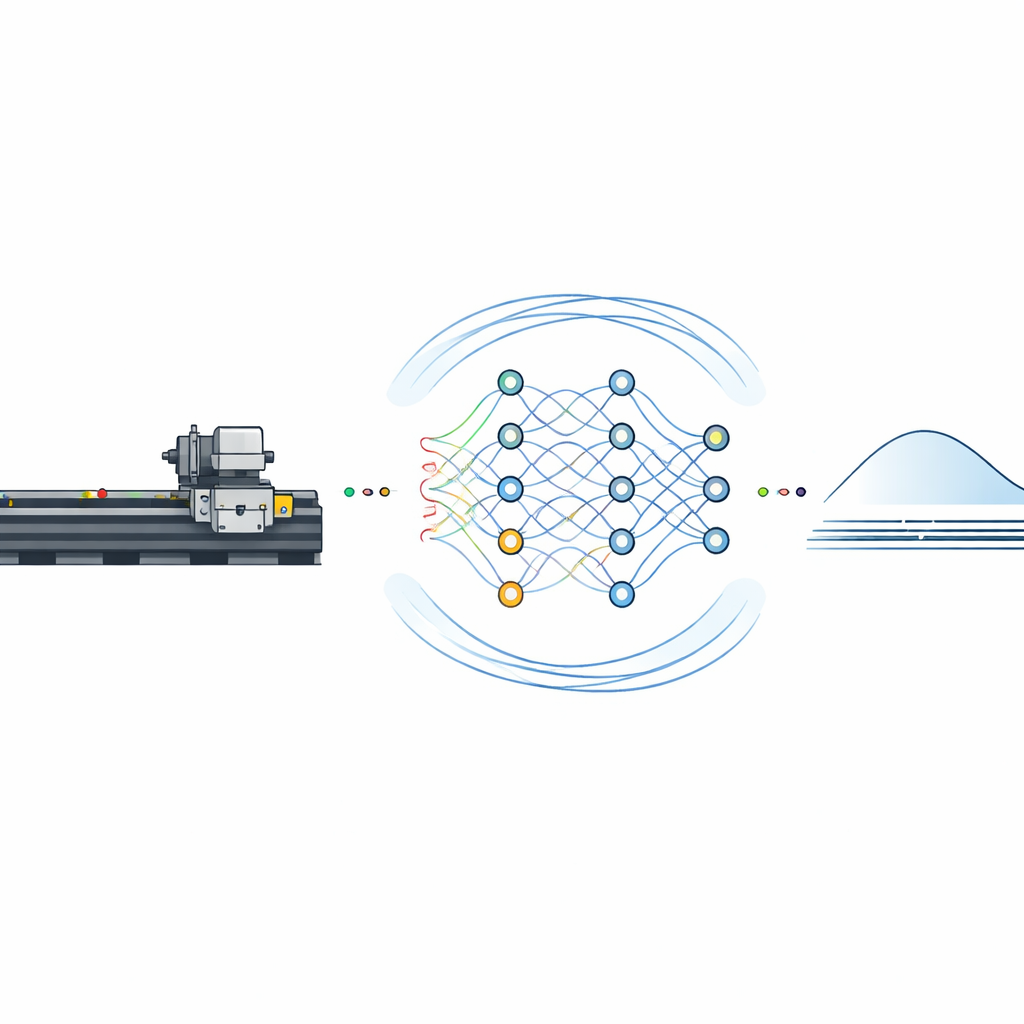

著者らは重切削CNC旋盤のZ軸に注目し、現実の機械についての二つの単純な事実を尊重する予測手法を設計しました：軸に沿った誤差変化は通常連続的で比較的滑らかであるということ。まず、限られた測定セットを補強するために、よく測定された300 mmの訓練区間に滑らかな6次曲線を当てはめ、これを均等に再サンプリングして密度は上がるが現実的なデータセットを作成します。これに基づいて複数のモデルを構築します：標準的な誤差逆伝播ニューラルネットワーク、基底関数（RBF）ネットワーク、そして予測誤差曲線が軸に沿ってギザギザになったり急激に変化したりするたびに明示的に罰則を課す物理知識組み込みニューラルネットワークです。

ハイブリッド脳の仕組み

単一モデルに賭ける代わりに、本研究はそれぞれの長所を組み合わせるハイブリッド枠組みを採用します。まず、各モデルは同じ前処理済みデータで学習します。次に一度だけの線形較正で各モデルの生の予測値を測定値に近づけ、一定のスケーリングやオフセットを補正します。次にソフトな融合ステップがあり、較正済みモデルを検証データで比較し、誤差が小さいモデルに自動的に高い重みを与えて最終予測を作ります。基底関数モデルには最小重みを確保しておき、局所的な微細変動を捉える寄与を残しつつ結果を支配しないようにします。全体を通して、物理知識組み込みモデルが背骨として機能し、連続性と滑らかさの制約を用いて未測定領域でも現実的な誤差パターンを維持します。

驚きの少ないより鋭い予測

この手法は、訓練区間から約8 mと17.7 m離れた同じZ軸の別々の300 mm区間で検証され、これらの区間はモデルの外挿性能をチェックするためだけに使用されました。すべてのテストにおいて、ハイブリッドアプローチは個別モデルを大きく上回り、標準的なニューラルネットやRBFネットに比べて総合誤差を概ね80％以上削減しました。平均的な差異を小さくするだけでなく、稀だが大きな誤りの「長い裾」も削減しています。残差の統計的な分布を見ると、ハイブリッド予測はゼロ付近に密集し極端な外れ値を避けており、産業用補償システムでの安全な使用に不可欠な性質を示しています。

実際の加工にとっての意義

製造業にとって本研究は実用的な手順を示します：長い軸のごく一部を慎重に測定するだけで、データ駆動かつ物理的に妥当な方法で全長の誤差プロファイルを推定できるようになります。これにより機械の状態監視、リアルタイムの誤差補正、頻繁で時間を要する再較正なしに重切削旋盤の有効寿命を延ばすことが容易になります。本研究は一台の特定機械かつ安定した条件下で示されていますが、著者らは枠組みを温度や負荷、より詳細な物理モデルを含めるよう拡張できると主張します。平たく言えば、ニューラルネットワークに物理に根ざした規律を少し加えることで、まばらで高価な測定を非常に大きな機械を正確に切削し続けるための信頼できる指針に変えられることを示しています。

引用: Wang, R., Jing, H. & Yang, M. Research on precision prediction of heavy-duty lathes based on hybrid PINNS neural network. Sci Rep 16, 12883 (2026). https://doi.org/10.1038/s41598-026-42143-5

キーワード: 重切削CNC旋盤, 物理知識を組み込んだニューラルネットワーク, 工作機械の精度, 誤差予測, 産業用較正
