海洋油田における水平井と垂直井の混合井配置での水平井区間間の干渉機構とパターンに関する研究

海洋油田でなぜ重要か

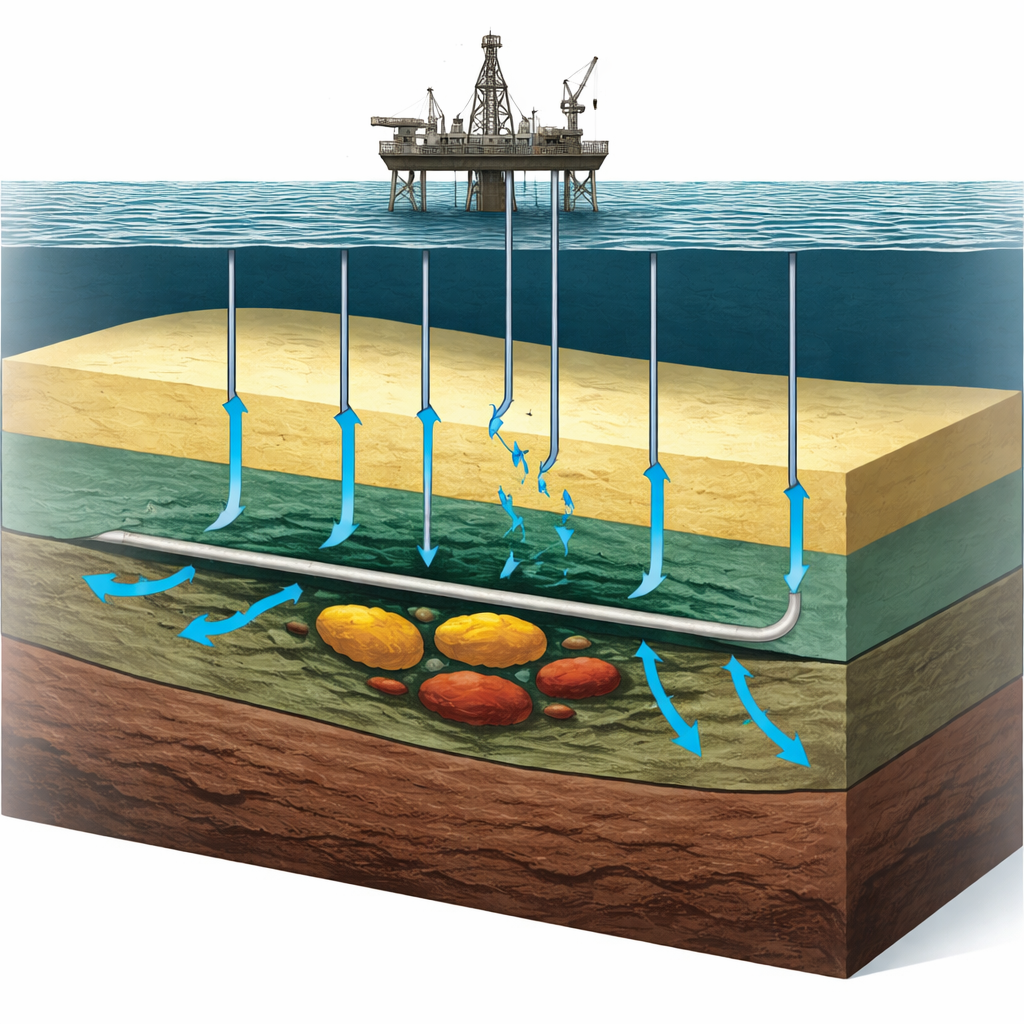

何十年も生産が続いた海洋油田は厄介な問題に直面しています：回収しやすい油はほとんど残っていない一方で、多くの油は手の届きにくい岩相のポケットに残っています。中国の渤海では、技術者たちが垂直井と長尺の水平井を組み合わせて水を貯留層に注入し、より多くの油を掻き出そうとしています。しかし、油田が老朽化し産出流体のほとんどが水になると、残存する油の位置を推定することは高リスクで高コストになります。本研究は、慎重に縮尺した実験モデルと数値シミュレーションを用いて、水平井の異なる区間が互いにどのように干渉するか、そしてそれが最後に回収可能な油がどこに残るかをどのように決めるかを示し、到達するための井配置設計の指針を示します。

水駆が最後の一滴をどう形作るか

研究者らは、すでに「超高含水率」段階にある渤海油田の実際の重質油貯留層に着目しました。ここでは産出流体の90％以上が水です。このような油田では、ある井から注入された水が地下の複雑な経路を通って油を生産井へ押し出します。岩相ごとに流体の通りやすさが異なるため、水は透過性の高いゾーンを好み、先行して流れ、透過性の低いゾーンに油を取り残します。水平井を垂直井や方向性井と組み合わせると、長い水平ボアホールの異なる区間が異なる流動特性の層を貫き、その区間同士が圧力や流れを奪い合うことになります。本研究はこれらの区間間干渉を理解し、残留油の分布を制御する仕組みを解明することを目的としました。

縮小した海洋貯留層の再現

この挙動をとらえるために、研究チームはQHD32‑6と呼ばれる渤海のブロックの幾何形状と岩石特性に基づいた三次元の物理モデルを構築しました。60cm×60cm×10cmのプレートを組み立て、低〜中〜高透過性の岩心を充填し、水平井と垂直井を埋設しました。まず水で飽和させ、その後実油を模した重質油で飽和させたのち、温度と流量を制御して水駆実験を行いました。モデル全体に配置した電気抵抗率センサーにより、複数点で油と水の割合変化を追跡し、各区間が水の注入に対してどれだけ速く油を失うかを明らかにしました。

実験と数値が一致した点

実験では、透過性の高い区間は油を速やかに生産し、回収率が約50％に近づいたのに対し、低透過性区間は大きな水量を注入しても30％前後にとどまることが多く、回収が遅れました。最も透過性の高い区間の流出口を意図的に閉塞すると、注入水の多くが中透過性層へ振られ、回収油量が急増しました。それでも最も締まった（低透過性の）ゾーンは十分に掃き出されませんでした。この物理モデルをフィールドスケールに拡大した数値シミュレーションは同様のパターンを再現しました：初期の急速な回収の後に回復が鈍化すること、透過率コントラストに強く依存すること、注入井と生産井の間の中央部に残留油が蓄積される特徴的な分布が現れることです。この一致は、シミュレーションが実験で検証できる以上の多様なシナリオを探索するために使えるという信頼を与えました。

残留油が隠れる場所とその理由

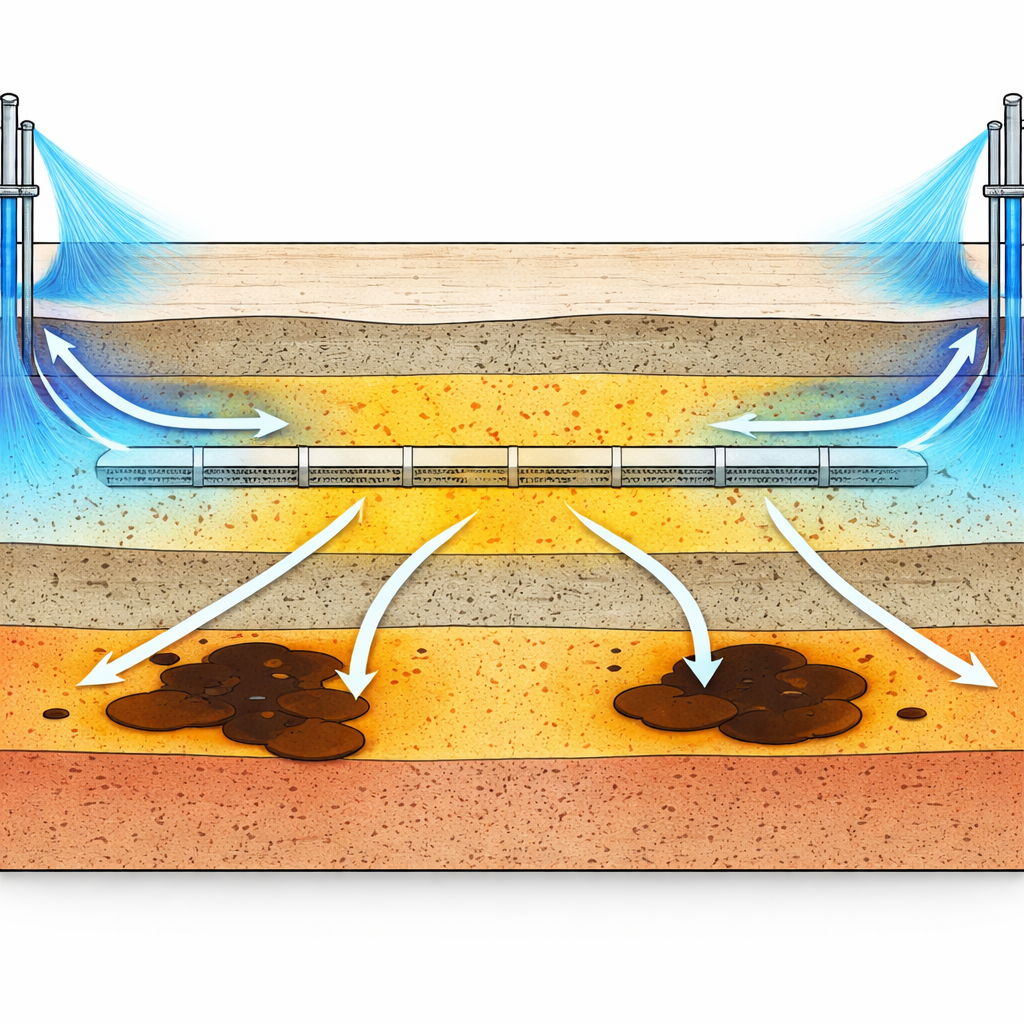

シミュレーションで岩石透過性、層厚、水含有率、注入井と生産井間の圧力差を変化させることで、系が悪化する明確な閾値を特定しました。最も流れやすいゾーンと最も流れにくいゾーンの透過性比が概ね3対1を超えると、注入水は圧倒的に最透過性層を優先して流れ、生産井へショートカットしてしまい、締まったゾーンへの流れが枯渇します。同様に、区間間の圧力差が概ね2倍を超える、または区間間の含水率差が大きくなると、干渉が強まり全体の回収が低下しました。多様な流れパターンにわたって一貫した像が得られました：注入器を持たない水平セクションの中央部は、両端から押される水だけに依存するため残留油が蓄積されやすいのです。

井設計のための新たな物差し

これらの知見を実務的な指針にするために、チームは物理実験と数値結果を組み合わせ、水平井の異なる区間について「干渉係数」を算出する経験式を作成しました。この指標は、区間同士の競合の強さを透過性コントラスト、含水率コントラスト、圧力差、層厚といった測定可能なフィールドパラメータに結び付けます。実務上は、提案する井配置が全ての目標層に水を均等に行き渡らせるか、または大きな油のポケットを残すかを素早く評価する手段を提供します。モデルはまた、どの操作がスイープ効率を改善するのに有効か—透過性のコントラストを低減する処置、圧力差の緩和、あるいはどの区間を開放しておくべきかの調整—を示しています。

老朽化した海洋油田にとっての意義

専門外の読者に向けた核心メッセージは、成熟した海洋油田では新しい穴を掘ることよりも、不均一な地下構造に対して水を丁寧に導くことのほうが重要だという点です。本研究は、長い水平井の異なる区間が互いにどのように作用するかが、その導き方を助けるか妨げるかを左右することを示しました。岩相、含水率、圧力のコントラストに対する安全な範囲を特定し、干渉を診断する実用的な式を提供することで、既存の海洋油田から新たな井を多く掘ることなく回収されていなかった油を取り出すための道筋を示します。長期的には、こうした賢い水駆設計が既存油田の有効寿命を延ばし、無駄な水処理や環境負荷を低減する助けになります。

引用: Kuiqian, M., Zhang, Z., Lilei, W. et al. Study on inter-segment interference mechanisms and patterns between horizontal well sections in a combined well pattern of horizontal and vertical wells in offshore oilfields. Sci Rep 16, 11583 (2026). https://doi.org/10.1038/s41598-026-41737-3

キーワード: 海洋油田, 水平井, 水駆, リザーバーの不均質性, 残留油
