データページサイズ拡張に基づく超高速ホログラフィックデータ記録システム

なぜ高速化が重要か

映画のストリーミングからAIの学習まで、現代は今日のハードドライブや光ディスクが快適に扱える量を超える情報を生成しています。これらの多くの「コールド」アーカイブデータは、近年になってアクセス頻度が増し、予期せず「ホット」になっており、ストレージシステムに対してはるかに速くデータを移動することが求められています。本論文は従来の記録方式に代わる有望な選択肢を探ります：光で大量の情報ブロックを書き読みするホログラフィックシステムと、そのデータ率を20ギガビット毎秒以上に押し上げる手法を示しています。

光のパターンに情報を記録する

トラックに沿ってビットを一つずつ書き込む慣れ親しんだ記録装置とは異なり、ホログラフィックデータ記録はデータ全体の画像を一度に記録します。各「ページ」は明暗のピクセルで構成された二次元パターンでデジタル情報を符号化します。このパターン化された信号ビームが、特殊な媒質内でより純粋な参照ビームと出会うと、その干渉パターンが三次元に記録され、まるで凍った波紋のようになります。ページ全体を一撃で書き読みできるため、本手法は原理的にはビット単位の方法よりも桁違いに速くデータを移動できます。

ボトルネック：小さなミラーと限られた面積

電子データを光パターンに変換するために、技術者は空間光変調器を使います—多数の小さな素子をオン・オフ切り替えできるチップです。代表的な方式であるデジタルマイクロミラー装置（DMD）は、数十万の微小な傾斜ミラーの配列を用い、毎秒数万回で反転可能なため高速運用に適しています。しかし物理的・製造上の制約により各ミラーの最小寸法と1チップあたりの搭載数には限界があり、従来のホログラフィック構成では単一のDMDがデータを載せる信号ビームと参照ビームの両方を扱うよう求められ、貴重なミラー面積を両者で分け合う必要があります。その結果、1ページに書き込める情報量は厳しく制限されます。

分割と空間解放

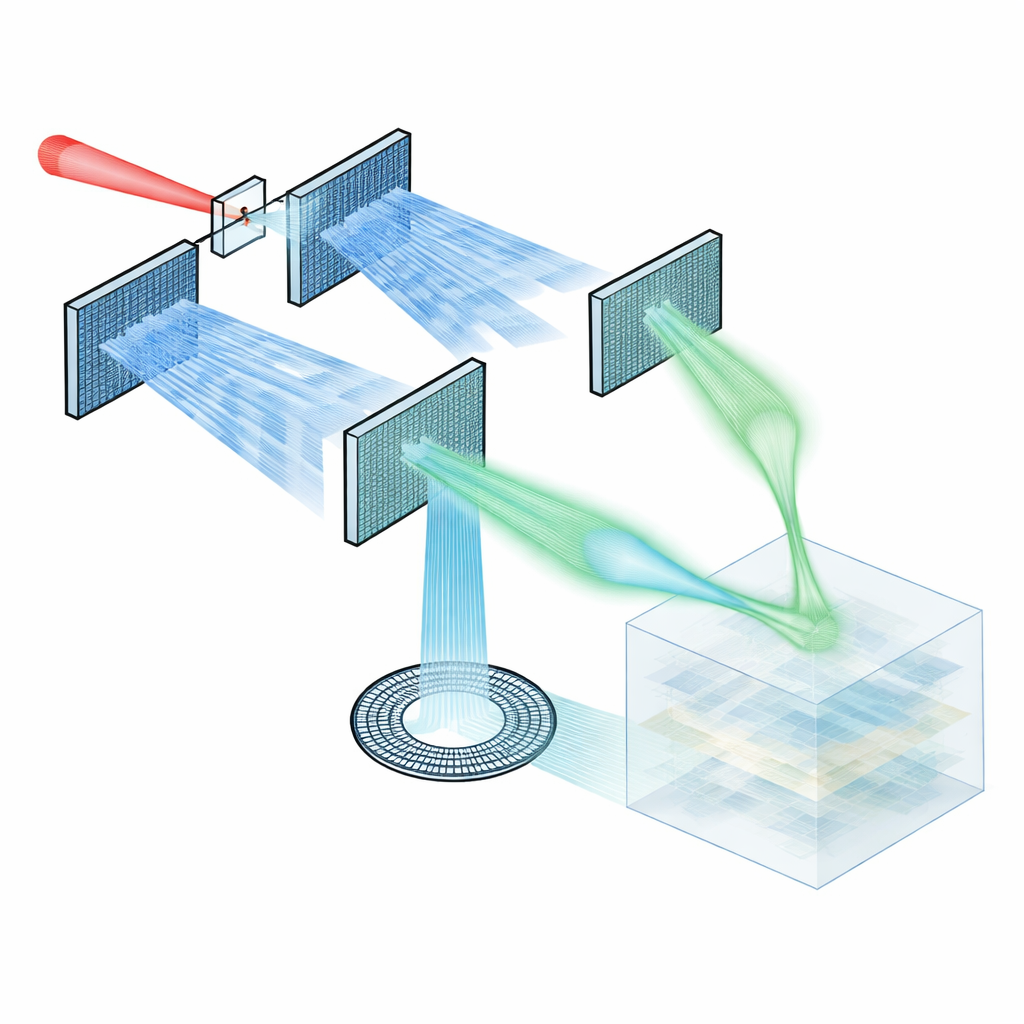

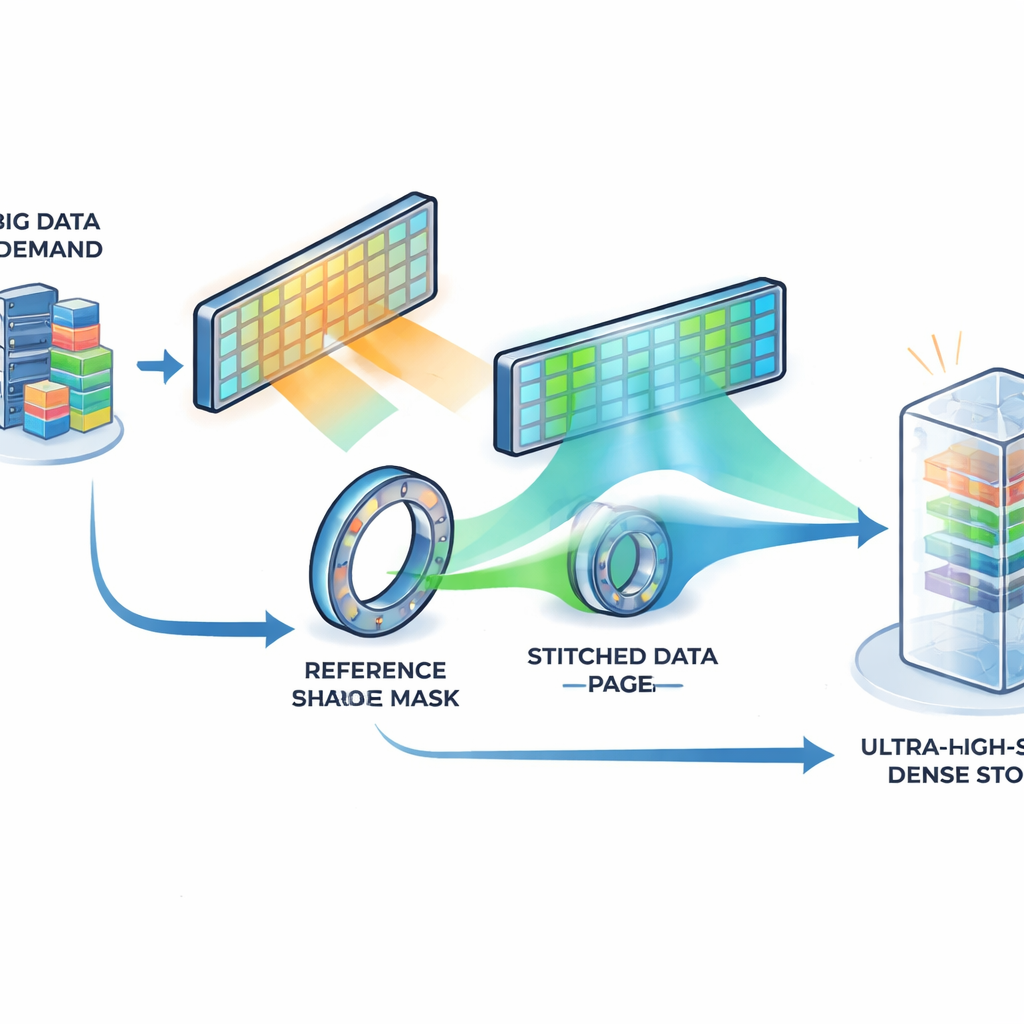

研究チームはこの制約に対して二方向から対処しました。まず、信号ビームを1台ではなく2台のDMDチップに分割します。各チップがデータページの半分を符号化し、光学系が上下の半分を「つなぎ合わせて」記録面上に一つの大きく継ぎ目のないパターンに戻します。これにより、より小さなミラーを必要とせずにデータページサイズを両デバイスの合計面積まで実質的に拡張できます。次に、DMDに参照ビームの成形を担わせることをやめました。代わりに特別に製作したリング状マスクが別のビームに必要なパターンを刻印し、DMDのグレーティングに相当する構造をピクセルを消費せずに模倣します。これらの手順により、ほぼ全てのDMD面積を有用な情報の担持に割り当てられます。

小さな区画ごとに賢い符号化

光キャンバスを大きくするだけでなく、チームはそのキャンバスの小さな区画ごとにより多くの意味ある情報を詰め込みました。ページを多数の4×4ピクセルの小ブロックに分割し、各ブロックで正確に5ピクセルが明るく残りが暗いという定重量スキームを使います。どの5つをオンにするかを注意深く選ぶことで、各ブロックは4,096通りのパターンのいずれかを表現し、わずか16ピクセルの領域で12ビットのデータを符号化できます。従来の8ビット/ブロック方式と比べて、この高密度符号化はページあたりの有効積載量を大幅に増やしつつ、「オン」と「オフ」状態の確実な分離を維持します。つなぎ合わせた信号パターンのテストは低誤り率と十分な信号対雑音比を示し、より詰め込んだページでも読み取り可能であることを確認しています。

超高速記録に向けて

設計が実際にどこまで達成できるかを評価するため、著者らはホログラフィック媒質を鏡に置き換え、高速カメラで符号化ページを撮影して光学フロントエンドの性能を分離して評価しました。デュアルDMD構成が約28,000フレーム毎秒で動作し、拡張ページあたり約770,000ビットを搭載すると、システムは20.06ギガビット毎秒の書き込みデータレートに到達します。理論的には、将来のカメラや光電変換器が追随できるほど高速化すれば、同じアーキテクチャで100ギガビット毎秒をはるかに超える読み出し速度を支持できる可能性があり、今日の主流光ディスクを大きく凌駕します。この可能性を完全に実現するには記録材料やシステムの安定性の進歩が必要ですが、本研究はデータ飢餓の時代に追随できるホログラフィック記録への明確な道筋を示しています。

引用: Lin, Y., Ke, S., Xu, X. et al. Ultra-high-speed holographic data storage system based on extending data page size. Sci Rep 16, 12100 (2026). https://doi.org/10.1038/s41598-026-41672-3

キーワード: ホログラフィックデータ記録, 高速光学記録, デジタルマイクロミラー装置, ビッグデータアーカイブ, データページ符号化
