可変温度下での音響放射実験結果に基づく薄肉複合構造の状態解析

材料の「声」を聴く意義

現代の航空機、自動車、風力タービンは、極端な高高度の冷気や地表の焼けるような熱にさらされても安全を保つ必要がある軽量な複合部材に依存しています。本研究は単純だが重要な問いを投げかけます：薄く殻状の部材が働いている間に、その“最初の故障の兆候”を音で捉えることは可能か？音響センサーと精密な光学計測を組み合わせることで、著者らはエンジニアが部材を切開することなく、危険な損傷を事前に検出できる可能性を示しています。

軽いが壊れやすい構成材

研究は薄肉の炭素エポキシ製プロファイルに焦点を当てています。これらは航空機の胴体や翼の内部リブやストリンガーとして使われる補強材に似ています。長手方向には強い一方で、壁厚が非常に薄い場合は押されると突然曲がったり座屈したりします。チームは二つの一般的な断面形状、オメガに似た断面とZ字断面を試験しました。いずれも十層の薄い炭素繊維積層で構成され、各層は異なる配角を持ちます。この多層設計は、強度・剛性・重量のバランスをとる実際の航空宇宙部品の作り方を反映しています。

実験室での極端な温度条件

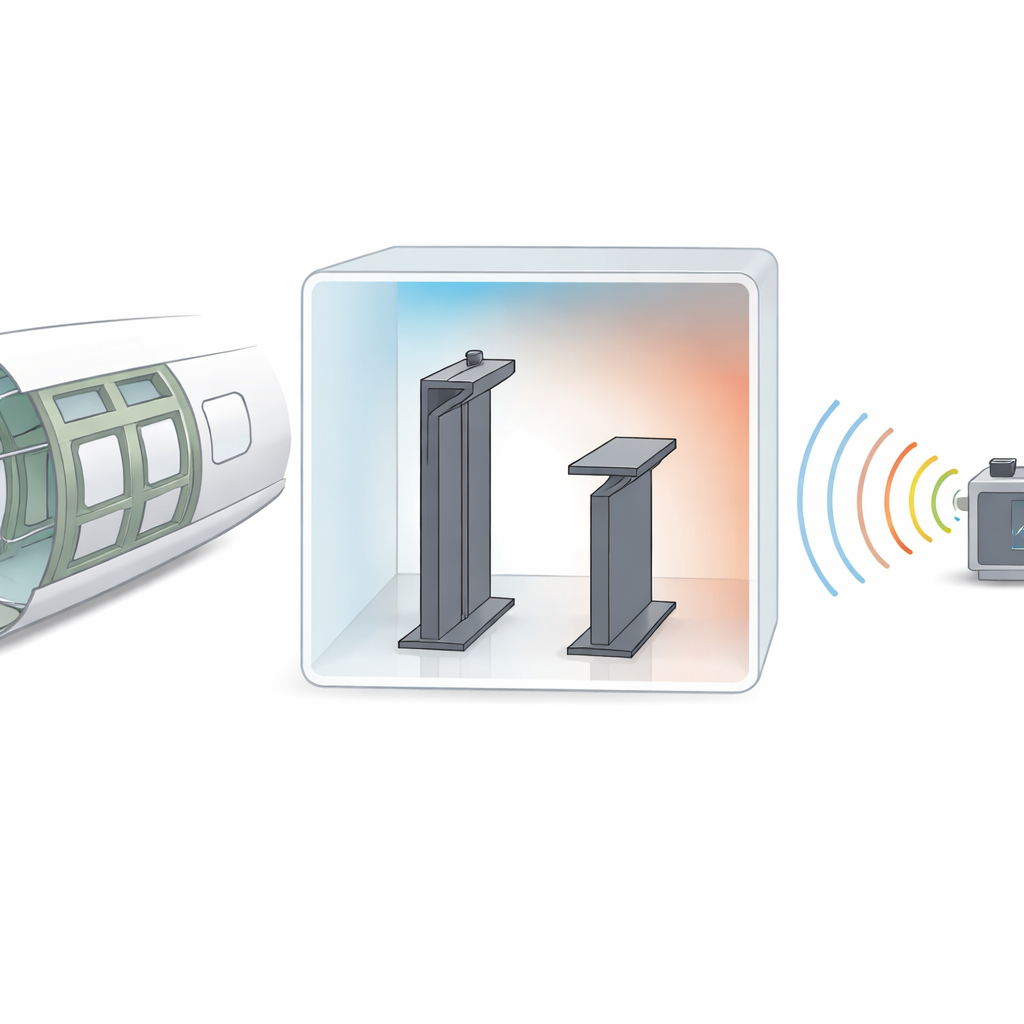

実際の使用条件を模擬するため、試料は温度制御チャンバー内の試験機で圧縮され、温度は−20 °Cから+80 °Cまで変化させました。三つの独立した計測手法が挙動を監視しました。まず、試験機は試料が短縮する際に負荷を記録し、直立から座屈、最終的な破壊までの平衡経路をたどりました。次にデジタル画像相関（DIC）システムが微小な表面変位やひずみを追跡し、壁面が波打つように変形して安定性を失う様子をマッピングしました。三つ目に、各試料に取り付けた音響放射センサーが、高周波の“ピン”音を検出しました。これらは層間剥離やクラックが内部で発生した際に生じます。

最初の亀裂を聴き取る

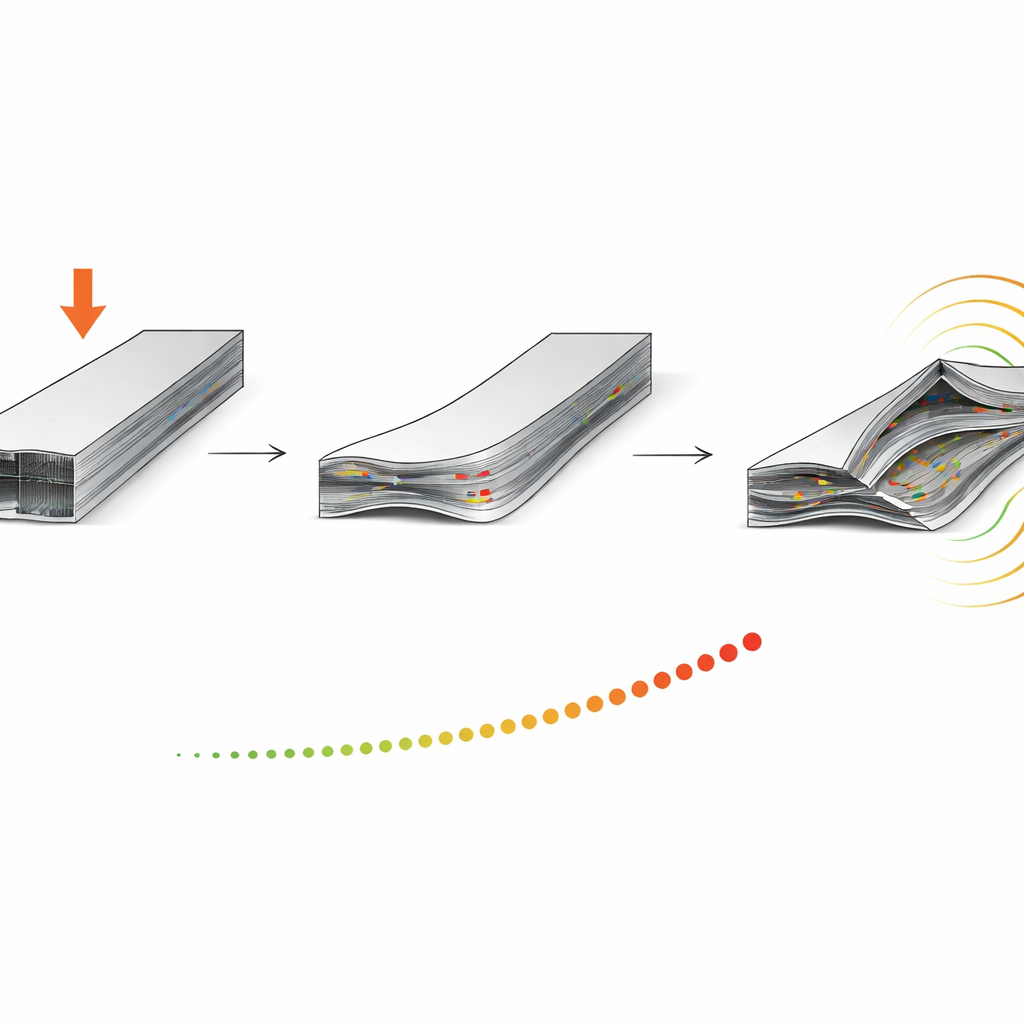

これら三つのデータ系列を時系列に揃えることで、研究者らは視覚、機械的負荷、音響信号の間に明確な関連を見いだしました。両方のプロファイル型で、初期荷重ではほとんど音響活動は観測されず、壁が弾性的に座屈し始めても構造はまだ無損傷であることを示していました。しかしピーク荷重付近で音響信号は急変しました：エネルギーのスパイクや累積ヒット数の急激な増加が層間剥離の開始、すなわち内部での層の剥がれや亀裂の発生と一致しました。これらの音響の急増はしばしば試料がそれ以上荷重を担えなくなる直前に現れ、破壊が差し迫っていることを告げました。具体的なパターンは温度や断面形状によって異なり、例えばZ字断面はより漸進的に劣化する傾向があり、剛性の高いオメガ形に比べて発生する音の破片は小さめでした。

複雑なデータから導かれる簡単な警告則

飛行中に部材の座屈を容易に観察できないため、チームは短縮量（部材がどれだけ押し縮められたか）に基づく二つの単純な指標に結果を要約しました。一つは音響エネルギーが最初に顕著に上昇したときの短縮量と最終破壊時の短縮量を比較するものです。もう一つは累積ヒット数の傾きが初めて明確に変化した点を使うものです。これらを比率として表現することで、構造が健全な状態から壊れた状態へどの程度進行したかを示せます。ほとんどの温度域で、これら二つの指標は視覚的な座屈だけではまだ危険を示さない場合でも、重大な損傷が始まっていることを一貫して警告しました。

実構造物への含意

本研究は、座屈挙動の知見に支えられた慎重な音響放射の解釈が、薄肉複合部材に対する強力な早期警報システムになり得ると結論付けています。二つの指標のいずれかが所定の閾値を下回った時点を把握することで、エンジニアは「安全運用範囲」を定義し、破滅的な故障が起こる前に追加点検を計画できます。異なる積層パターンや温度条件でのさらなる試験は必要ですが、本研究はクラックが表面に達するずっと前に、複合素材を用いた航空機や他の構造物自身が静かにその健全性を報告できる世界に近づける一歩となります。

引用: Kopecki, T., Swiech, L., Rozylo, P. et al. Analysis of the condition of thin-walled composite structures based on the results of experiments conducted at variable temperature by acoustic emission. Sci Rep 16, 10168 (2026). https://doi.org/10.1038/s41598-026-40593-5

キーワード: 音響放射, 複合構造, 座屈, 温度の影響, 構造健全性監視
