酸素に起因する欠陥状態を介してβ‑Ga2O3金属–半導体–金属型ソーラーブラインド光検出器の感度を高める

目に見えない太陽光が重要な理由

太陽から降り注ぐ光の大部分は無害か有益ですが、スペクトルのごく一部である深紫外領域は危険である一方、意外と有用でもあります。大気によって地表に届く前にほとんど遮られるこの「ソーラーブラインド」帯だけを検出できる装置は、通常の太陽光による背景ノイズがほぼゼロに近いため、初期の炎検知、セキュアなワイヤレスリンク、ミサイル警報システムなどで重宝されています。本稿では、β‑ガリウム酸化物という特定の結晶が、酸素原子に関わる微小な不完全さを利用して、かすかな紫外線信号に対する検出感度を劇的に高められる仕組みを検討します。

危険な光だけを見分ける

ソーラーブラインド光検出器は、おおよそ190〜280ナノメートルの深紫外光に強く応答しつつ、可視光を無視するよう設計されています。従来のシリコンセンサーはこの領域で性能が限られ、通常は複雑なフィルターを必要とします。対照的にβ‑ガリウム酸化物は、電子の占有状態と空状態の間に非常に大きなエネルギーギャップを持ち、自然にこのソーラーブラインド領域に対応します。さらに高温や過酷な環境に耐え、大型で比較的安価なウェハ上に成長できるため、将来の大面積検出アレイや堅牢なセンシングシステムに有望です。

熱で微小な欠陥を調整する

著者らは、半導体産業で使われる蒸気成長に類似した方法で、サファイア基板上にβ‑ガリウム酸化物薄膜を700、800、900 °Cの3種類の温度で成長させました。次に、フィルム上に組み合わさった金属指状電極を配置して光が当たったときに発生する電流を集める単純な金属–半導体–金属デバイスを作製しました。X線回折測定では成長温度の上昇に伴い結晶構造にわずかなひずみが生じ、X線光電子分光では酸素に関連する欠陥状態の増加が示されました。これは結晶中で酸素原子が欠損または位置をずらしている部分を意味します。これらの微妙な変化は電子のエネルギーレベルも変え、材料をより強いn型にして電子伝導性を高めました。

欠陥が光をより強い信号に変える仕組み

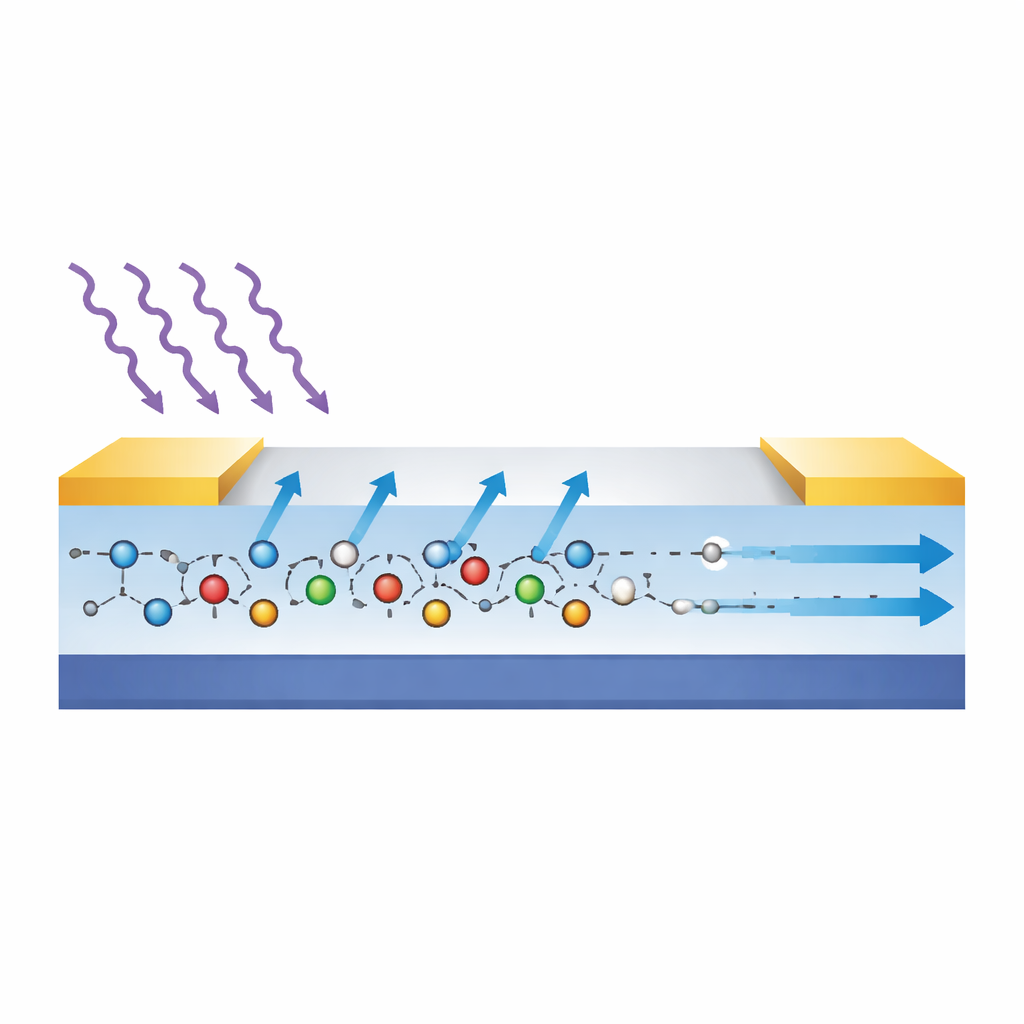

研究者たちが254ナノメートルの深紫外光をデバイスに照射すると、すべてのデバイスは光に応答する抵抗器として振る舞い、光量が増えると電流が増加しました。しかし性能には大きな差がありました。最も高温で成長させ、酸素関連欠陥の濃度が最も高いデバイスが圧倒的に高い応答を示しました。900 °Cで、検出器は約4.2×10⁴ A/Wの応答度と、100%をはるかに超える外部量子効率を達成し、入射した1光子が回路内で多くの電荷担体を生成していることを示しました。著者らはこの増幅を欠陥支援型光励起に帰しています：酸素関連状態が電子を捕獲して放出する“踏み石”として働き、電子の寿命を延ばして再結合する前に何度も回路を周回できるようにするためです。

強さと速度のトレードオフ

信号を増幅するこれらの欠陥は、同時に応答を遅くします。時間分解測定では、成長温度すなわち欠陥密度が増すほど、光を遮った後に検出器が「オフ」状態に戻るのに時間がかかることが示されました。光をオンにしたときの立ち上がり時間はわずかに速くなりましたが、これは豊富な欠陥と高い導電性が電流の立ち上がりを助けたためです。しかし消光（減衰）時間は伸び、これは電子が欠陥サイトに断続的に捕獲されてから放出されることを反映しています。その結果、非常に弱い紫外光に対しては極めて高感度だが、急激な変化には鈍い検出器となります。これは低強度UVモニタリングや、生体シナプスのような遅く記憶的な応答を模したデバイスといった用途では容認できる、あるいは有用な妥協かもしれません。

将来のUVセンサーにとっての意味

日常的な言葉で言えば、本研究は結晶に「良い欠陥」を慎重に導入・調整することで、結晶の完全性をやや損なう代わりに紫外線カメラの感度を大幅に向上できることを示しています。成長温度を調整することで、電子を一時的に保持する場のように働く酸素関連欠陥状態を制御し、目に見えない紫外光の一閃を過大な電気応答に変換できます。速度の面で代償はありますが、この成果は次世代のソーラーブラインド検出器設計に対する明確な指針を与え、感度と応答時間のバランスを材料の成長条件によって単純に設定できることを示しています。

引用: Yan, S., Ding, Z., Jiao, T. et al. Boosting the responsivity of β-Ga₂O₃ metal–semiconductor–metal solar-blind photodetectors through oxygen-related defect states. Sci Rep 16, 10176 (2026). https://doi.org/10.1038/s41598-026-40487-6

キーワード: ソーラーブラインド光検出器, β‑ガリウム酸化物, 深紫外線, 酸素空孔, 光応答度
