石灰とナノ酸化アルミニウムで安定化した粘土の非破壊評価と新材料開発

日常の構造物に強い地盤を

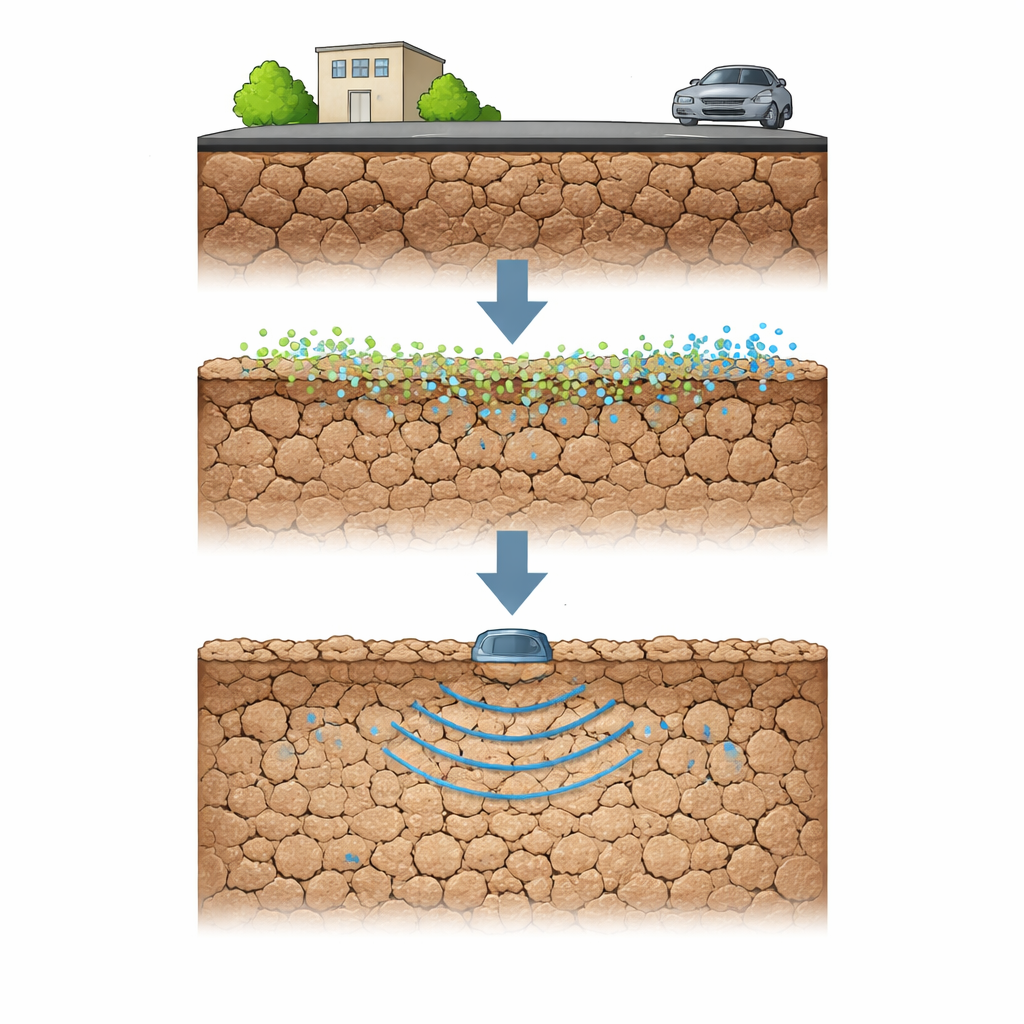

道路、住宅、配管の多くは、湿ると膨張し乾燥すると収縮する粘土上に築かれており、ひび割れ、隆起、不均一な沈下を引き起こします。本研究は、身近な石灰と極めて小さなナノサイズの酸化アルミニウム粒子を混ぜることで、そのような扱いにくい粘土をより強く信頼できる基盤材料に変える新しい方法を検討します。研究者たちはまた、音波を使って改良土の強度を掘削せずに点検できるかを試し、実際の現場での迅速で安価な品質管理への道を示しています。

問題土を賢く直す必要性

膨張性粘土は、構造物の一部が他より沈下または隆起する「不同沈下」を引き起こすことで悪名高いです。従来の土壌安定化は、地盤を硬化させるために大量の石灰やセメントに依存することが多く、これらの結合材は生産に多くのエネルギーを要し炭素排出に寄与します。著者らは、石灰処理した粘土に極めて少量のナノスケール酸化アルミニウムを加えることで、性能を高めつつ必要な石灰量を減らせるかを調査しました。ナノ材料は非常に高い比表面積を持つため、微視的レベルでの結合を促進し、比較的小量の添加剤で弱くひび割れやすい粘土を緻密な岩のような塊に変える可能性があります。

試験用粘土の作成と検査方法

研究チームは、建設上の問題土と分類される高可塑性粘土を用いました。異なる割合の石灰とナノアルミナを混合し、含水率を厳密に管理して材料を締め固め、実際の施工条件を模倣しました。試料は強度の時間的発展を観察するため1週間、4週間、3か月の期間で養生されました。実施した試験は、従来の圧壊・割裂試験による耐力測定、試料内を音波が通過する速度を計る超音波パルス速度試験、そして反応の進行に伴う内部構造や鉱物の変化を明らかにする顕微鏡観察と鉱物解析です。

配合の最適点を探る

結果は、明確な「ちょうど良い」添加剤組合せが存在することを示しました。石灰だけを加えると最初は強度が増し、しかし過剰になると構造が粗くなって密度が下がり強度が低下しました。最適な石灰比は乾燥土重の約9％でした。この上にナノアルミナを加えると、強度は石灰に対する比で約1.2％まで急増し、それ以上では微粒子が凝集して均一に分散しなくなるため低下しました。石灰9％とナノアルミナ1.2％の組合せでは、わずか7日後に圧縮強度が約42％、引張強度が約26％向上しました。90日間では、強度と音波速度の両方がさらに上昇し、遅れて生成する反応生成物が土粒子を結びつけ続けることを示しています。

土の内部で何が起きているか

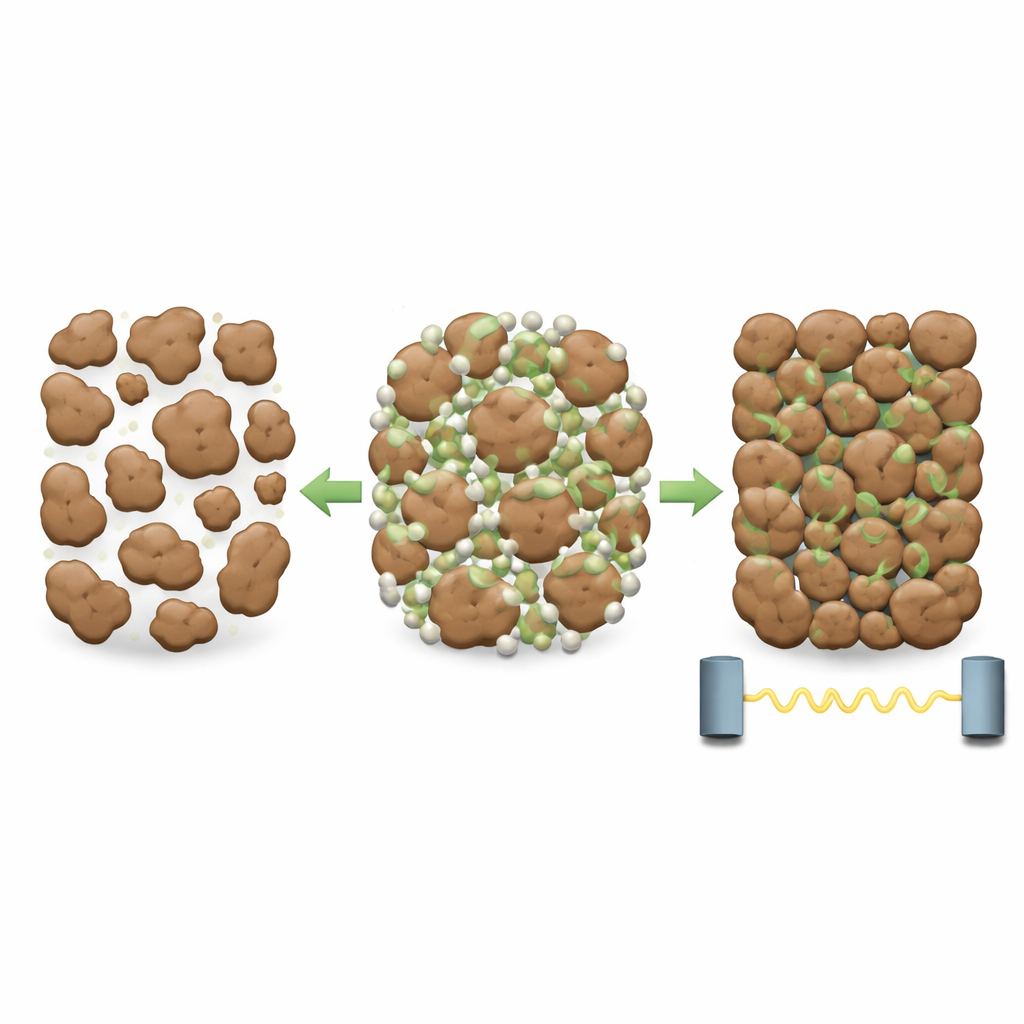

顕微鏡像とX線分析は、最適化された混合が効果的に働く理由を明らかにしました。ナノ粒子がない場合、石灰処理粘土には依然として多くの空隙と脆弱な水酸化カルシウムの結晶が残り、土粒子を効果的に結合しませんでした。ナノアルミナ1.2％を加えると構造ははるかに緻密になり、微粒子が隙間を埋め、石灰が粘土鉱物とより多く反応して粒子を包み橋渡しするゲル状生成物を形成しました。これらの非晶質で接着性の高い相が連続したネットワークを作り、弱点を大幅に減らしました。しかしナノ含有量が高くなると凝集が起き、反応効率が低い不均一な領域が生じ、測定された強度と波速の低下と一致しました。

土の強度を「聴く」

本研究の重要な成果は、超音波パルス速度と安定化粘土の力学的強度との強い相関を見出したことです。土がより緻密に結合するほど、音波の伝播速度は速くなります。データに指数関数的な関係式をあてはめることで、波速と圧縮強度・引張強度を良好な統計精度で結びつける式を導出しました。これは建設現場で、表面にセンサーを置き音パルスの速度を測るだけで安定化層の状態や均一性を監視できる可能性があることを意味し、破壊的なコア採取や多くのラボ試験の必要性を大幅に減らすことが期待されます。

実際の建築への意義

平たく言えば、本研究は慎重に調整した石灰と微量のナノアルミナの組合せが、難しい粘土をより強く均質で安定した基礎材料に変えられること、そして「掘る代わりに聴く」という品質管理手法を可能にすることを示しています。著者らは実用的な出発点として、石灰約9％とナノアルミナ1.2％を少なくとも28日間養生する配合を推奨しています。ナノ材料により同等またはそれ以上の性能で石灰使用量を減らせるため、この方法は工学的利点と環境面での節約の双方を提供し、難しい地盤上における道路や構造物の耐久性向上とより小さな炭素フットプリントにつながる可能性があります。

引用: Fahimi, R., Soleimani Kutanaei, S., Seyedkazemi, A. et al. Non-destructive assessment of lime and nano-alumina oxide stabilized clay for new material development. Sci Rep 16, 10187 (2026). https://doi.org/10.1038/s41598-026-38443-5

キーワード: 土壌安定化, 膨張性粘土, ナノ材料, 石灰処理, 超音波試験
