光サイクル下で粒界の耐性とペロブスカイト太陽電池の安定性を向上させる可逆光応答異性体

なぜ日光が太陽電池を徐々に壊すのか

ペロブスカイト太陽電池は、低コストで作製でき、既存の屋根置きパネルと肩を並べる変換効率をすでに示しているため、クリーンエネルギー分野の有望株です。しかし問題があります：実際の環境では、これらのセルは何年にもわたる日射と温度変化に耐えなければなりません。本研究は単純だが重要な問いを投げかけます。明るい日、暗闇、熱、紫外線が毎日繰り返されることで、ペロブスカイトセルはどのように徐々に損傷を受けるのか――そしてこの連続的なストレスをやわらげる微視的な「ショックアブソーバー」を組み込めないか、ということです。

日常の天候が隠れた耐久試験になる

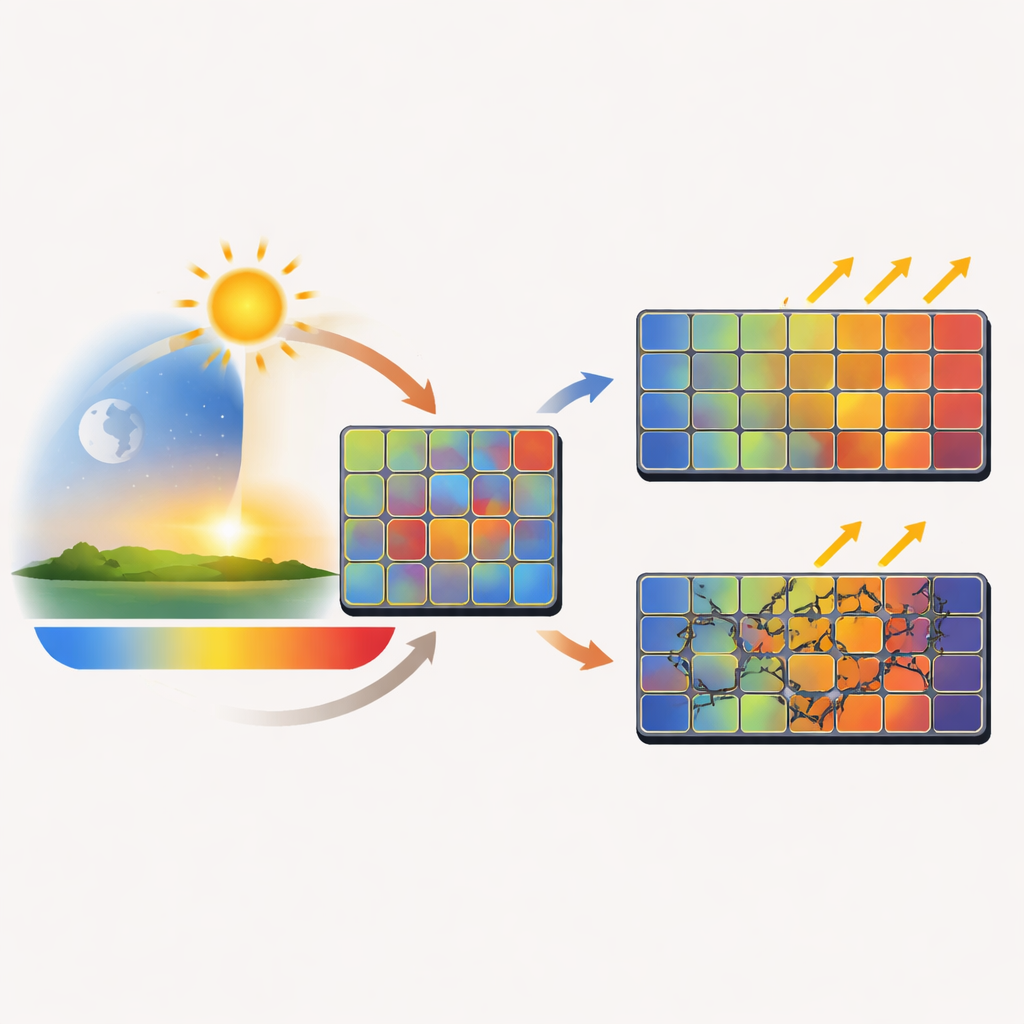

実験室の外で、太陽電池が穏やかな一定光にさらされることはほとんどありません。代わりに温度が上下し、雲の通過や昼夜の変化で照度が変動します。研究者たちは世界の気象データを解析し、こうしたサイクルが例外ではなく通常であることを示しました。これを再現するために、彼らはペロブスカイトデバイスを繰り返しの光–暗サイクルにさらし、場合によっては強い紫外線を含めました。その結果、急速なサイクルは連続照射よりもはるかに速くデバイスを劣化させ、数か月分の摩耗が数時間で進行することが分かりました。紫外線を多く含むサイクルでは性能低下がより急速で、この種の試験が屋外運転の現実的で厳しい代理になることが明らかになりました。

目に見えない継ぎ目に沿った亀裂

ペロブスカイト薄膜は多くの小さな結晶（グレイン）で構成され、それらは粒界でつながっています――材料中の目に見えない継ぎ目です。顕微鏡観察とX線測定により、光サイクルによってこれらの継ぎ目にピンホールや微小な隙間、光吸収が悪い新たな相が生じることが示されました。計算機シミュレーションも同様の結果を支持しており、繰り返しの照明と加熱が原子の移動や結合の切断を促進し、特に粒界でそれが起きやすいことを示しています。時間とともにペロブスカイトは部分的に他の化合物や金属鉛に分解し、電荷を捕獲して出力を低下させる欠陥を残します。つまり、材料は単に色あせるのではなく、内部から機械的・化学的に引き裂かれていくのです。

微視的なショックアブソーバーの構築

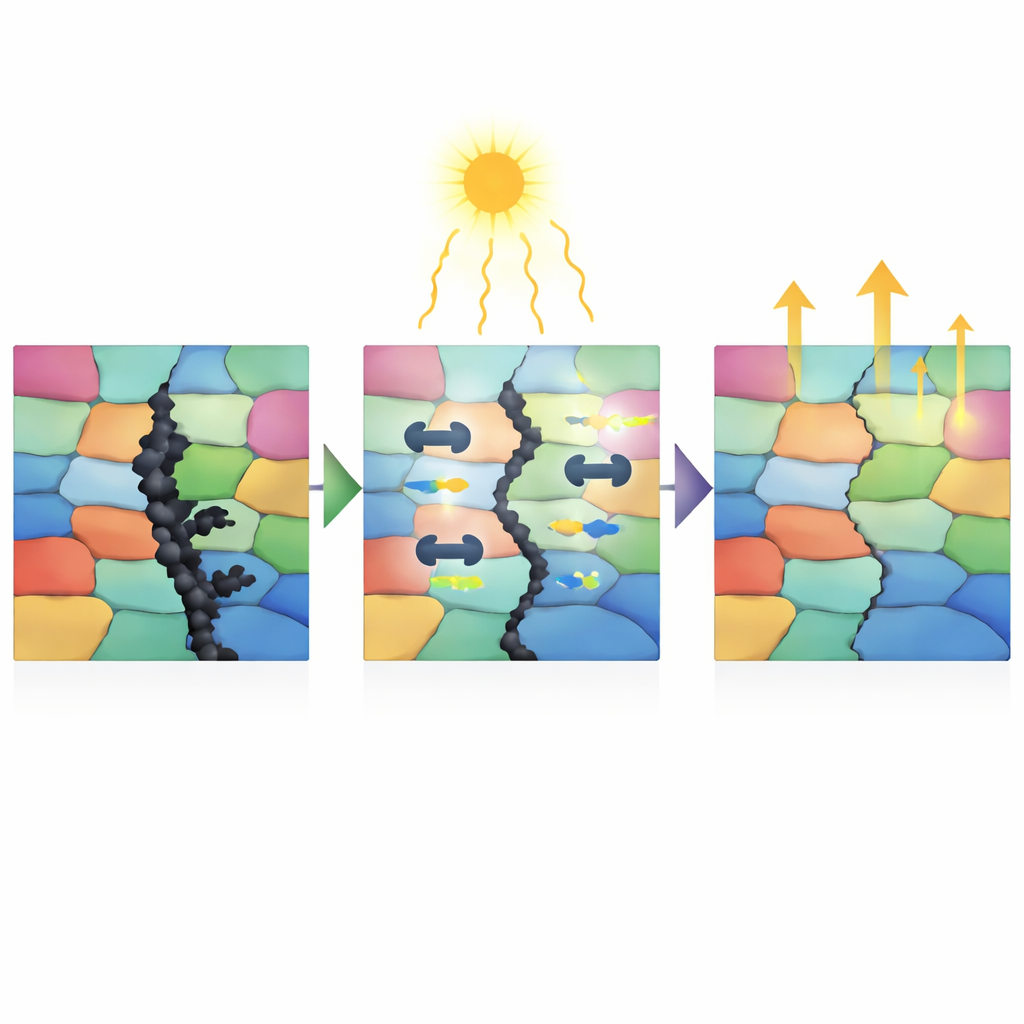

これに対抗するために、研究チームはスマートな分子設計の手法を借りました。彼らはアゾベンゼンを基盤とした小さな「可逆光応答」分子を添加しました。この分子は紫外線で2つの形状の間を反転し、暗所で元に戻ります。分子の一端は粒界にアンカーのように結合し、残りは柔軟に保たれます。照明下では分子が曲がり、暗所では伸びる。この可逆的な動きにより、分子は素材の変形に合わせて伸縮する小さなバネのように振る舞い、そうでなければ粒界を引き裂く歪みを緩和します。結晶構造、ラマン信号、原子スケールのシミュレーションを詳細に測定したところ、これらの添加剤を使うとサイクル中の格子変形が小さくなり、蓄積する歪みも大幅に減り、新たな欠陥の形成が抑えられることが示されました。

より良い電荷輸送と高い効率

継ぎ目の安定化は亀裂防止以上の効果があり、デバイス内での電荷の流れも改善します。分光測定と過渡電圧測定により、改変された膜には電子と正孔が再結合して熱として失われるトラップが少ないことが明らかになりました。電荷は粒界をよりスムーズに渡り、完全な太陽電池では高い電圧と改善されたフィルファクターにつながります。可逆光応答分子を含むデバイスは約27%の光電変換効率を達成し、このクラスのペロブスカイトセルとして報告されている中でも上位に入り、これらの結果は独立に認証されました。

過酷なサイクル下での持久力

実際の試験は過酷な条件下での長期動作でした。定常光の最大出力で動作させた場合、処理済みセルは2,500時間後でも初期性能の90%超を維持したのに対し、未処理セルは約60%に低下しました。より現実的な昼夜サイクル風の照射（65 °C）や紫外線を含む条件でも、改変デバイスは2,000時間後に出力の95%超を保ちました。さらに、-40 °Cの極低温と85 °Cの高温を500回急速に往復する温度ショックにも、わずかな損失で耐えられ、屋外展開に重要なレベルの耐久性を示しました。

将来の太陽光パネルにとっての意味

簡潔に言えば、本研究は慎重に選ばれた光応答分子がペロブスカイト太陽電池内部で組み込みのストレス緩和層として機能し得ることを示しています。日常の光や温度サイクルの間に材料が割れる代わりにたわむことで、添加剤はセルを高効率かつ著しく安定に保ちます。スケールアップできれば、このアプローチはペロブスカイト技術を実験室の好奇心から実際の耐久性ある家庭や都市を支える選択肢へと変える助けとなる可能性があり、太陽のオン–オフのリズムにも耐えうるものです。

引用: Zhang, Z., Zhu, R., Li, G. et al. Photoswitchable isomers to improve grain boundary resilience and perovskite solar cells stability under light cycling. Nat Energy 11, 623–632 (2026). https://doi.org/10.1038/s41560-026-01993-z

キーワード: ペロブスカイト太陽電池, 太陽電池の安定性, 粒界, 可逆光応答分子, 紫外光サイクル
