微小重力環境で得られた均質なInAsSbバルク単結晶の成長

宇宙で育てられた結晶

暗闇で見ることを可能にしたり、微小な磁場を検出したり、将来の量子コンピュータを構築したりする多くの装置は、極めて純度の高い結晶に依存しています。しかし、先端半導体材料の大きく欠陥のない結晶を地上で成長させることは意外に難しく、その理由は重力が溶融物を望ましくないかたちでかき混ぜてしまうからです。本研究は、宇宙ステーション上で成長させることで、微小重力がそれらの力をほぼ打ち消し、地上よりもはるかに均一で欠陥の少ない新種の赤外感受性結晶を作れることを示しています。

この特別な結晶が重要な理由

本研究の中心にある材料は、インジウム（In）、ヒ素（As）、アンチモン（Sb）からなる合金InAsSbです。これは中赤外光を検出するために重宝される半導体群に属し、サーマルカメラ、ガスセンサー、天文機器の一部で用いられるほか、高速に動く電子を宿すことで最先端の電子機器や量子デバイスに有用です。InAsSbのバンドギャップ（応答する光の波長を決める性質）は、アンチモンの混入量を変えることで調整できます。その可変性は魅力的ですが、同時に問題も招きます。通常の重力下では、重い原子が固化過程で分離し、バルク結晶の異なる部分がわずかに異なる組成や特性になってしまうのです。

地上で均質な結晶を育てる難しさ

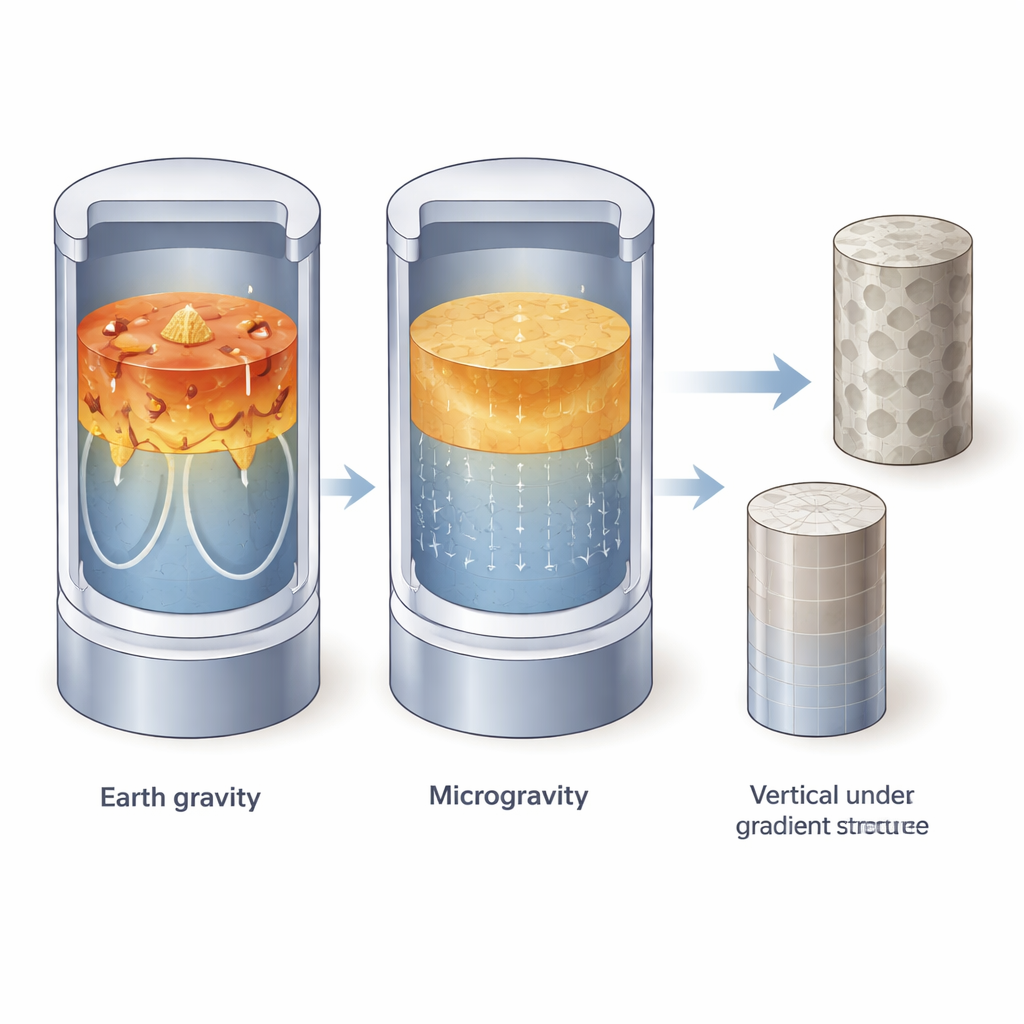

地上では、溶融物から結晶が成長するとき、重力が液体内部に循環流を引き起こします。InAsSbのような合金では、アンチモンが固化前線から強く押し出され、その前方にたまります。かくはん、温度差、そしてこの「溶質の堆積」の組み合わせが、固液界面を湾曲・粗面化させ、欠陥や微小な空洞、多結晶化を促します。高度な手法を用いても、InAs種結晶上にバルクInAsSbを成長させる試みは実用的な限界にぶつかることが多く、組成が純InAsからおよそ5％以上離れると、単一で整列した結晶ではなく小さな結晶の寄せ集めになることがよくあります。

軌道上でより良い結晶を育てる

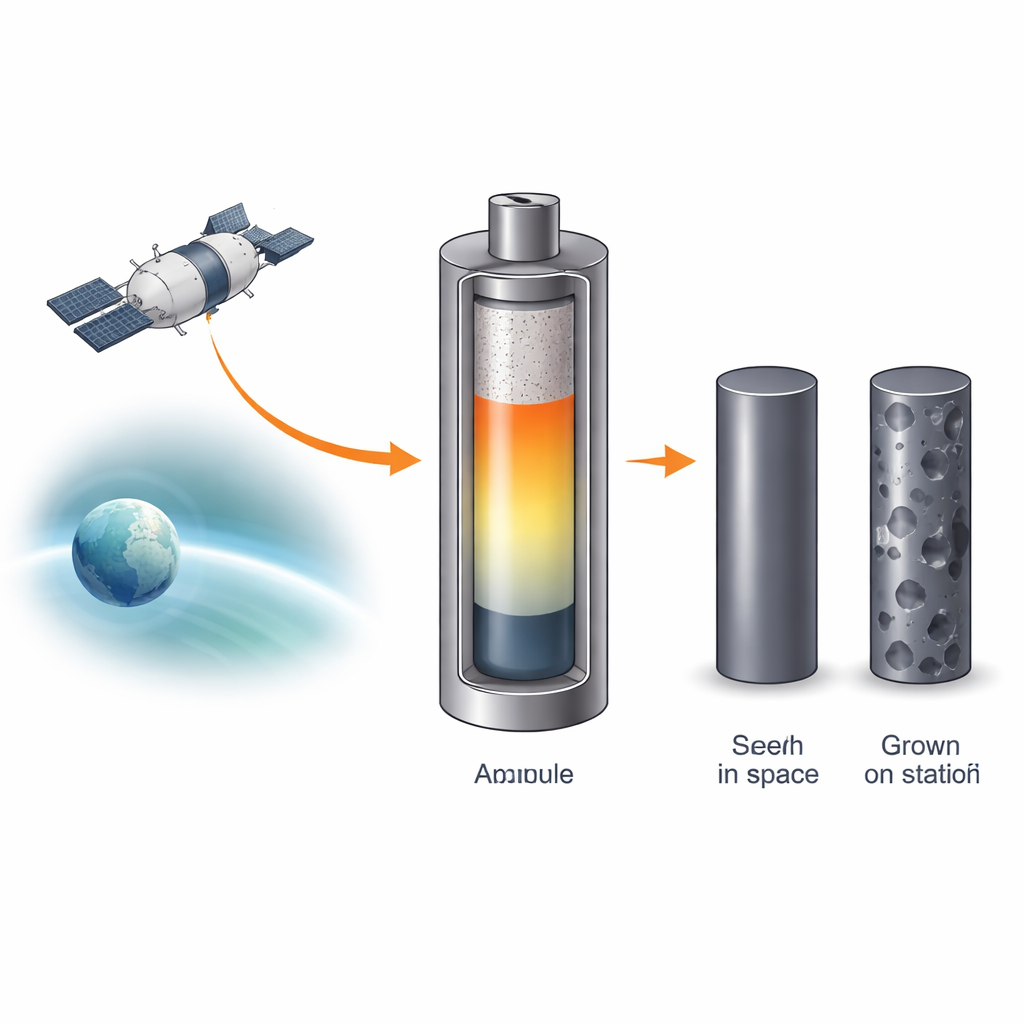

これら重力起因の問題を回避するため、研究チームは中国の宇宙ステーションに結晶成長実験を送りました。用いられた手法は垂直勾配凍結法で、細長いInAsとInSbの断片を密封した石英るつぼに詰めました。加熱すると中央のInSbが溶け、上下のInAsを部分的に溶解して液状合金を形成します。慎重に制御した温度勾配をアンプルに沿って移動させ、結晶を約0.04ミリメートル毎時という速度でInAsの種結晶上にゆっくり成長させました。微小重力下では溶融合金は激しく対流できなくなり、固化はかき混ぜる流れではなく主に遅い拡散で支配されました。その結果、直径約11ミリメートル、長さ約2.5ミリメートルのInAsSb結晶円柱が得られ、アンチモン含有率は約6.7％で、全体体積にわたって0.5パーセンテージポイント以内の均一性が保たれていました。

宇宙結晶の内部が異なる理由

地上に戻して、研究者たちは宇宙で成長させたインゴットと地上で成長させたインゴットをスライスし、一連の顕微鏡や分光器で調べました。電子プローブ測定は、宇宙結晶が平坦でほぼ完全に平面な成長前線を持ち、ヒ素とアンチモンの分布が非常に均一であることを示しました。対照的に地上試料はミリメートルスケールの空洞ややや大きな組成変動を含んでいました。ラマン散乱、電子後方散乱回折（EBSD）、X線回折、透過型電子顕微鏡（TEM）などの構造解析は同じ結論を示し、微小重力試料は調べた領域で粒界のない真の単結晶であり、原子層が鋭く整列していることが分かりました。格子内の線状欠陥を示す転位密度は、陸上で得られた対応試料よりおよそ10分の1でした。

より鋭い電子的性能

著者らは構造的完全性が性能向上に結びつくかどうかも調べました。赤外吸収を用いると、宇宙で成長したInAsSbのバンドギャップは理論計算とこの合金系の既知の傾向に一致し、組成制御が正確であることが確認されました。さらに電気的試験では、両試料が類似の電荷担体数を有しているにもかかわらず、電子の移動のしやすさは宇宙結晶が地上結晶の2倍以上であるという、より顕著な改善が示されました。これは、地上で得られた質の劣る結晶では粒界や転位が電子の移動を主に妨げているのに対し、微小重力下では電子はこの材料の理論上の速度に近い速さで移動できることを示しています。

将来のデバイスに向けて意味すること

専門外の方への要点は、宇宙が材料を作るために根本的に異なる手段を提供するということです。溶融物内の浮力による攪拌をほぼ排除することで、微小重力はInAsSbのような結晶がより穏やかで秩序正しいかたちで凍結することを可能にし、地上では避けがたい欠陥や組成変動を大幅に減らします。本研究は軌道上で成長させた高品質の赤外半導体結晶を実証しただけでなく、溶融深さを小さくする、磁場で対流を抑えるなど、地上での成長を改善するための指針も提供します。長期的には、こうした進展はより高性能な赤外線カメラ、より感度の高いセンサー、そして最初に宇宙で磨かれた結晶を基礎とする可能性のある信頼性の高い量子技術の構成要素へとつながる可能性があります。

引用: Huang, J., Zheng, H., Yin, Z. et al. Microgravity-enabled growth of uniform InAsSb bulk single crystal. npj Microgravity 12, 31 (2026). https://doi.org/10.1038/s41526-026-00581-5

キーワード: 微小重力結晶成長, InAsSb 半導体, 赤外線検出器, 宇宙材料科学, 単結晶合金
