パスエントロピー駆動の固体電解質設計

新しい電池材料が重要な理由

風力や太陽光発電への依存が高まる中、そのエネルギーを蓄えるためにより安全で長持ちする電池が必要です。有望な方策の一つは、可燃性の液体電解質を、帯電した原子が迅速かつ安全に移動できる固体材料に置き換えることです。本論文は、材料の見た目の「乱れ」だけでなく、移動するイオンが実際にたどり得る経路の数に着目することで、こうした固体電解質を設計する新しい方法を探ります。

整然とした結晶から賑やかな高速道路へ

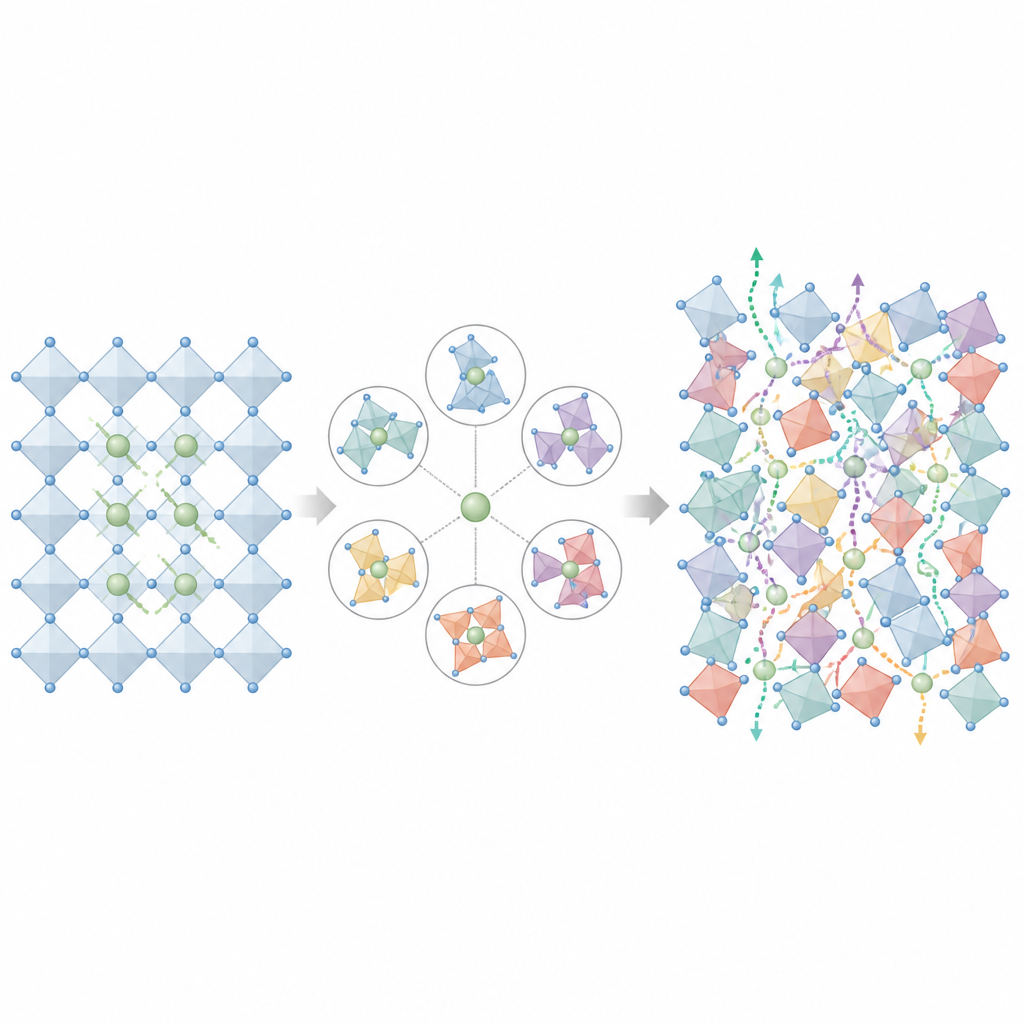

現在の固体電池では、リチウムイオンは硬い結晶格子の中を縫うように移動します。従来の設計手法は、例えば異なる原子を混ぜ込んだり空孔をつくったりして結晶に化学的な“無秩序”を加えることで性能を向上させようとしてきました。これらの変化はエントロピーを増やすと考えられ、エントロピーはしばしばイオン移動の改善と結び付けられます。しかし通常のエントロピーの指標は主に骨格を成す原子配列を数えるものであり、リチウムイオンが移動する際に実際に何をしているかを十分には反映しません。そのため、外見上は高度に無秩序に見える材料が伝導性に乏しい一方で、比較的秩序が保たれている材料の方がイオンを高速に通す場合があるのです。

イオンの動きを一歩ずつ観察する

著者らは情報理論や高度な計算モデリングの考えを取り入れて、このギャップに取り組みます。彼らはアルギロダイトとして知られる硫化物系の固体電解質群におけるリチウムの動きをシミュレートします。アルギロダイトは全固体電池の有望候補です。マルコフ状態モデルと呼ばれる手法を用い、材料をリチウムイオンが占有できる多数の小さな局所領域に分割し、イオンがある領域から別の領域へどれくらいの頻度でホップするかを追跡します。このアプローチにより、イオンの運動は各経路に一定の確率が割り当てられた可能性のネットワークとして表現されます。

イオン経路の豊かさを測る

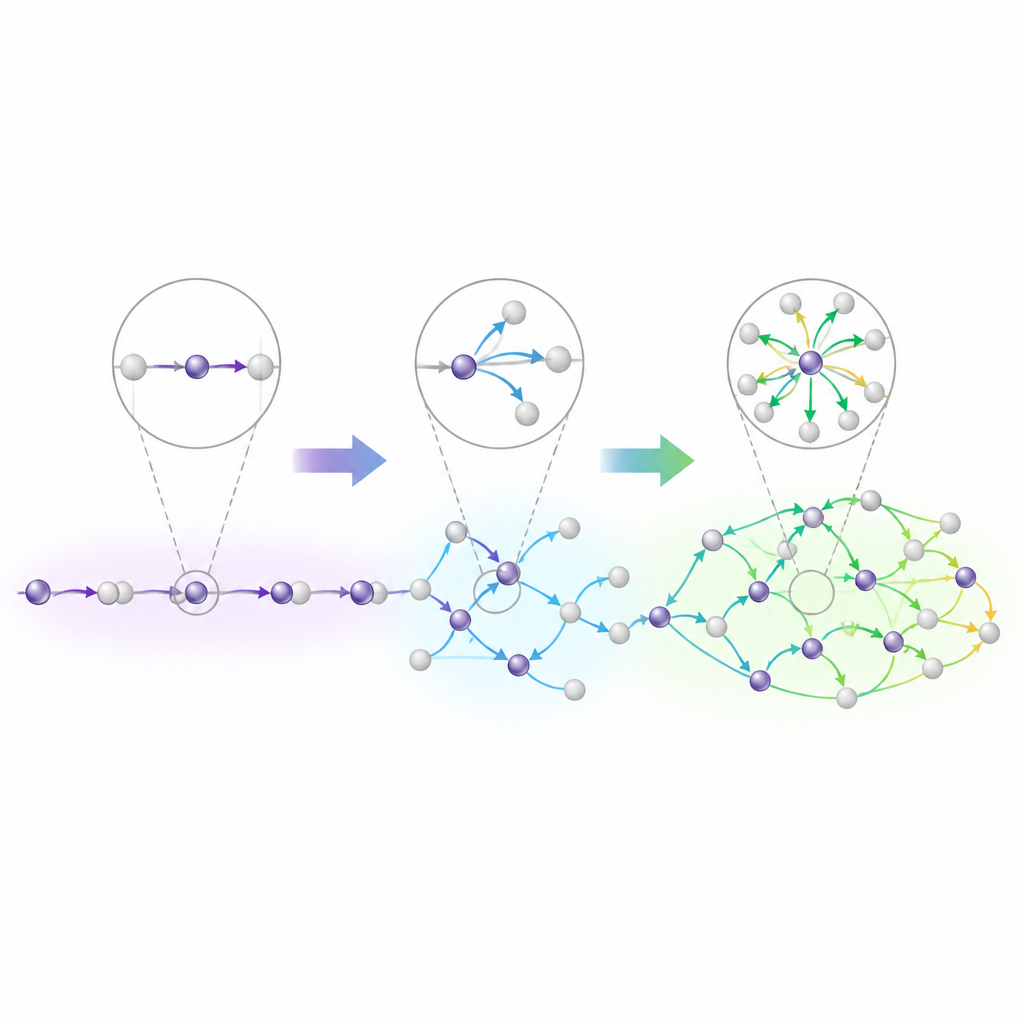

このネットワークをもとに、チームはパスエントロピーと呼ぶ新しい量を定義します。結晶骨格がどれだけ乱れて見えるかを問う代わりに、パスエントロピーは実際の拡散ルートがどれだけ多様であるかを数えます。イオンがほんの数本のルートに閉じ込められているならパスエントロピーは低く、複数の相互接続された経路から選べるなら高くなります。著者らはさらに、イオンが元の局所領域から抜け出して長距離輸送に寄与する容易さを反映する“エスケープエントロピー”も分離して定義します。リチウム空孔や混在アニオンサイトを導入したアルギロダイト試料では、パスエントロピーとエスケープエントロピーが急上昇し、それに伴って測定されたイオン伝導率も基準となるより秩序だった材料と比べて数桁増加しました。

構造の無秩序と運動の無秩序を比較する

この新しい視点が従来の考え方とどう異なるかを確かめるため、研究者らは周囲のアニオン骨格がどれだけ歪みや多様性を持つかを捉える構成エントロピーも測定しました。特定の原子を入れ替えるなどの設計変更は構造エントロピーを上げ得ますが、必ずしもイオンの流れを最大限に高めるわけではないことが分かりました。対照的に、パスエントロピーはリチウムの移動性能と強く相関しました。ある場合には、骨格の無秩序にはほとんど変化がないにもかかわらず、パスエントロピーと伝導率が飛躍的に増加することがあり、ホスト格子の見かけの混乱よりも経路の豊かさが重要であることを示しています。

隠れた経路で新たな候補を見つける

最後に、チームはパスエントロピーをスクリーニングツールとして用いました。大規模な材料データベースを掘り、まず数千件の硫化物化合物を基礎的な安定性と電子的適性でフィルタリングしました。次に高速なシミュレーションを実行してリチウムの動きを見積もり、パスエントロピーとエスケープエントロピーを計算しました。この過程で絞り込まれたのはごく少数の有望候補で、その中には既知の高性能電解質がいくつか含まれており、Li4Cr2C4SO16というあまり知られていない化合物も含まれていました。彼らの計算は、この化合物が主要なアルギロダイト材料に匹敵するほどリチウムイオンを伝導する可能性があることを示唆します。その長距離経路はまだ完全には活性化されていないため、空孔の導入など追加の調整でさらに性能が開花する可能性があると述べています。

将来の電池にとっての意味

専門外の読者に向けた要点は、リチウムイオンが固体中をどう通り抜けるかが、論文上で固体がどれほど乱れて見えるかよりも重要であり得るということです。パスエントロピーという考えを導入することで、研究者はその隠れた経路を数え比べる実用的な手法を得ました。それは、安全性と高出力の全固体電池に必要な高速イオン輸送を両立する固体電解質を見つける手がかりとなり、再生可能エネルギー貯蔵の信頼性向上を一歩前進させます。

引用: Guan, Q., Wang, K., Yeo, J. et al. Path entropy-driven design of solid-state electrolytes. Nat Commun 17, 4736 (2026). https://doi.org/10.1038/s41467-026-71316-z

キーワード: 固体電解質, リチウムイオン拡散, エントロピー, 電池材料, イオン伝導経路
