安全なリチウム金属電池のための賢い耐炎層状複合負極

なぜより安全な電池が重要か

リチウム金属電池は航続距離の長い電気自動車や薄型の携帯機器を実現し得ますが、内部のリチウム金属は問題が生じると激しく燃えるという隠れた危険を抱えています。本研究は、電池のリチウム側を自己消火に近い形で保つことができ、かつ高い蓄電能力を維持する巧妙な新しい作り方を示します。慎重に積層された構造がリチウム金属を囲むことで、炎を抑えつつ重大な損傷後も電池の機能を保てることを示しています。

リチウム金属電池内部の火災リスク

リチウム金属は重量当たりの蓄電能力がほぼ他の材料より高いため魅力的です。しかし非常に反応性が高く、熱、空気、水分にさらされると容易に発火し、非常に高温で消しにくい炎になることがあります。既存の安全対策は主に、電池内の可燃性を下げた液体電解質や正負極間の耐久性の高いセパレータの採用に集中しています。これらは有効ですが、核心的な問題を解決するものではありません。すなわちリチウム金属自体が着火すれば、電池は劇的に破損する可能性が残ります。通常の難燃剤を直接リチウム金属に混ぜることは機能しません。リチウムがこれら添加剤を腐食し、難燃性と電池容量の両方を損なうからです。

リチウム金属を囲む層状シールド

研究者らは4つの協調する層からなる新しいリチウム金属負極を設計しました。基底には酸化グラフェンからなる軽く多孔のフレームワークがあり、機械的支持とリチウムを収める十分な空間を提供します。このフレームワーク内部には、トリフェニルホスフェートという固体の難燃化合物がコーティングされています。その上に極めて薄く均一な酸化亜鉛層を成長させ、溶融リチウムを引き寄せるとともにリチウムと難燃剤の間のバリアとして働きます。最後にリチウム金属が多孔部に注入され、構造の外側領域を満たします。この配置により、通常使用時には難燃材がリチウムから隔離され、副反応による破壊を避けつつ、緊急時には作用できる状態に保たれます。

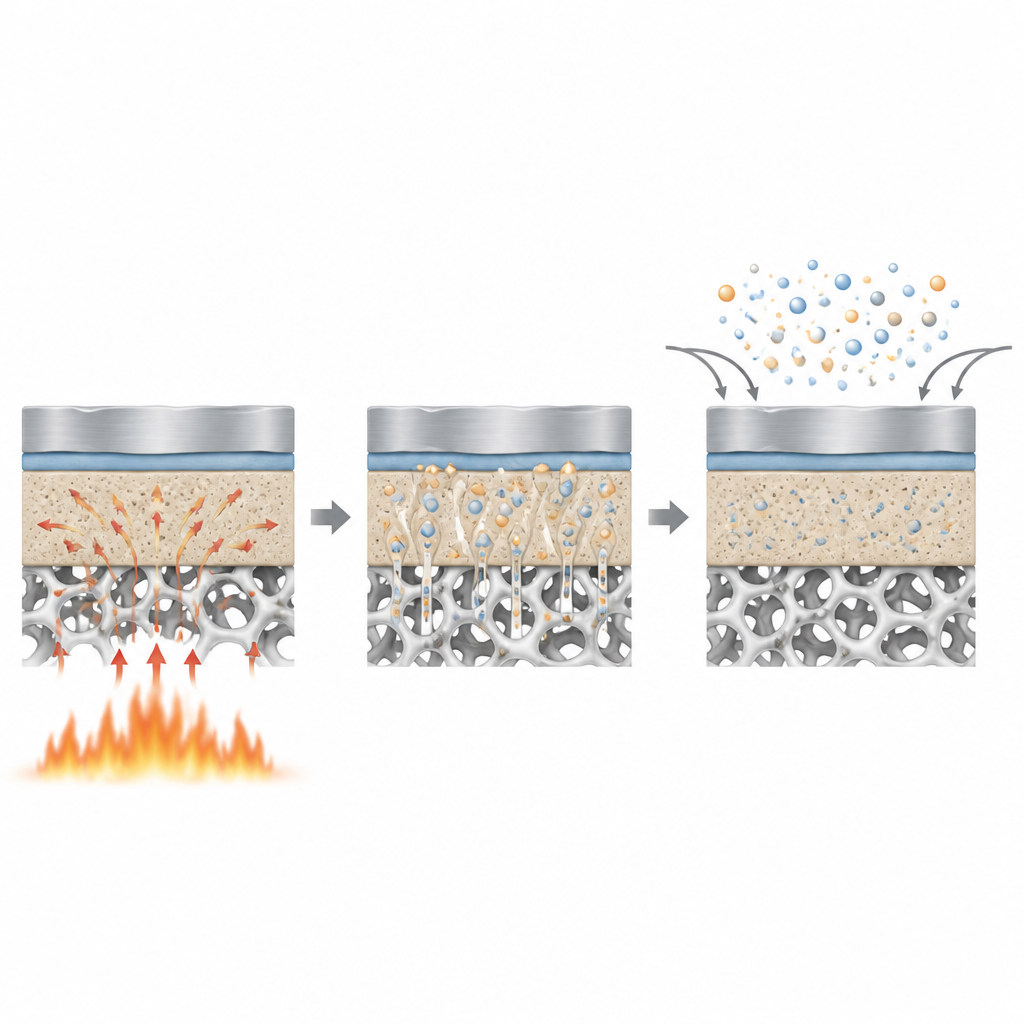

賢い耐炎保護の働き

高温の炎にさらされると、この積層電極は単なるリチウム金属とは大きく異なる振る舞いを示します。多孔質フレームワークが熱の伝達を遅らせ拡散するため、一方が強く加熱されても構造の大部分は着火点よりずっと低温に保たれます。温度が上がると、隠れた難燃層が徐々に分解し、ガスを放出して微細な通路を通ってリチウム表面に浸透します。計算モデルとイメージングは、これらのガスが電極を包む毛布状の層を形成し、酸素を押しのけて燃焼を促す化学連鎖反応を断ち切ることを示しています。同時に、難燃分子の断片がリチウム原子に強く結合して燃焼プロセスをさらに遮断します。その結果、新しい電極の試料は600度の炎にさらされても燃え続けることはなく、一方で単純なリチウムや難燃剤を混ぜた対照試料は激しく燃えて崩壊しました。

火災時および火災後も電池を機能させる

重要なのは、安全性の向上が性能の犠牲を伴っていない点です。通常の充放電サイクルでは、酸化亜鉛層が難燃剤の液体電解質への溶出を防ぎ、リチウムを攻撃することを抑制します。その結果、リチウムが平滑にめっき・剥離できるより安定した界面が形成され、針状成長を避け内部抵抗を低く保ちます。試験では、層状電極は単なるリチウムや難燃剤混合の対照よりもはるかに多くの充放電サイクルに耐えました。直接着火後でも、層状設計のほとんどのリチウムは無事に残り使用可能であり、この電極を用いた電池は数百時間にわたり動作し続けたのに対し、単純リチウムを用いたセルは燃焼後に完全に故障しました。

将来の機器にとっての意義

実用的な影響を示すために、チームは小型の市販電池に近い大きさと形状のポーチセルを作製しました。標準的なリチウム金属セルのリチウム側を炎にさらすと、電池全体が燃え上がり破壊されました。対照的に、層状のスマート電極を用いたセルは、繰り返しや長時間の着火下でも発火せずに照明を点灯し続けました。総じて、本研究は精密に設計された耐炎層でリチウム金属を包むことで、著しく可燃性の高い材料をより安全な電池構成要素へと変えつつ、長寿命と高エネルギーを維持できることを示しています。このアプローチは次世代のリチウム金属電池、場合によっては他の金属ベース電池のさらなる安全化に寄与する可能性があります。

引用: Qi, H., Deng, L., Liu, Y. et al. Smart-flame-retarding layered composite Li negative electrode for safe Li metal battery. Nat Commun 17, 4438 (2026). https://doi.org/10.1038/s41467-026-71069-9

キーワード: リチウム金属電池, 電池の安全性, 難燃性電極, 酸化グラフェンフォーム, 酸化亜鉛層
