高曲率で壊れやすい生体表面への変形・損傷を伴わないソフトエレクトロニクスの転写

身体の曲がる場所に合うエレクトロニクス

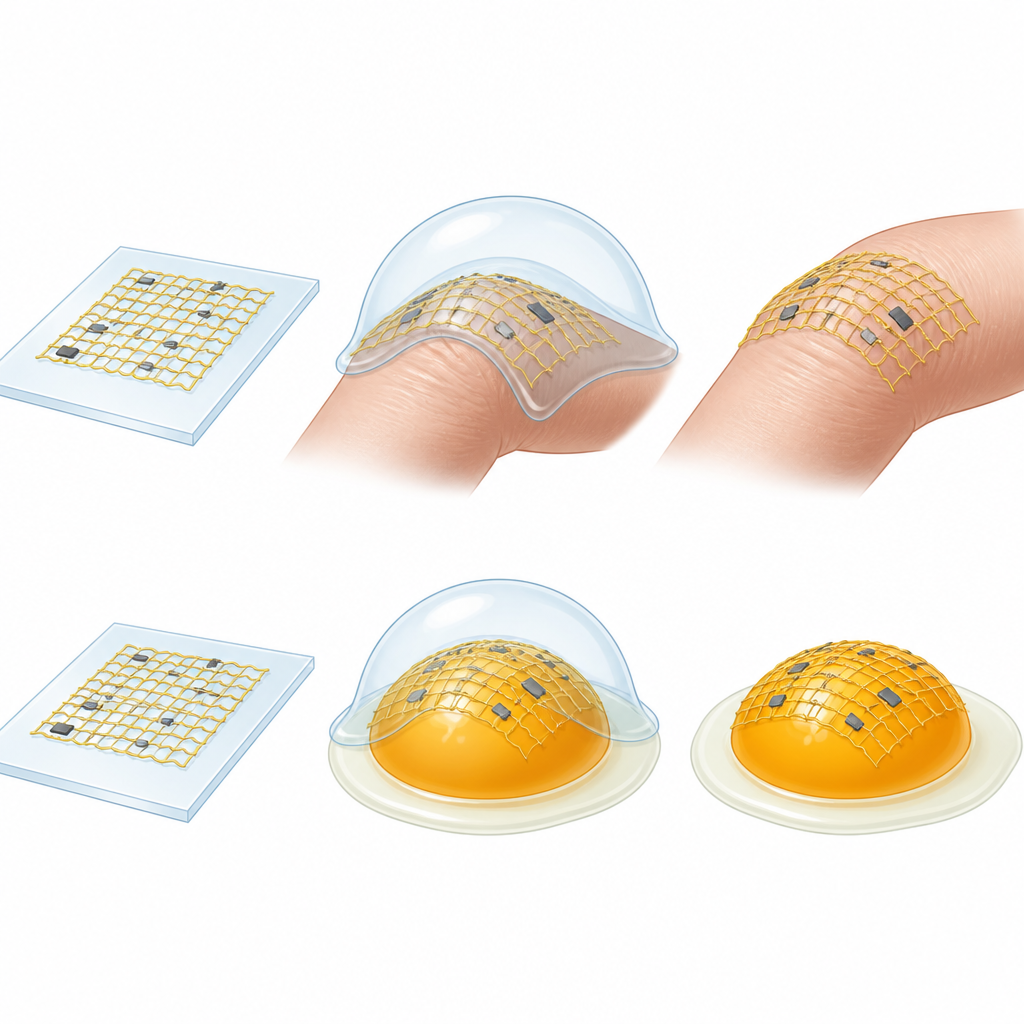

指の関節、キノコのかさ、あるいは生卵の黄身のような壊れやすい表面に、裂けたり下の組織を傷つけたりすることなく滑らかに巻き付く包帯のように薄い電子パッチを想像してみてください。本研究は、そのような繊細なソフトエレクトロニクスを工場の平坦なウェハーから高い曲率を持つ壊れやすい表面へ移す新しい方法を提示し、より快適なヘルスモニタや生体組織に安全に接触できるセンサーへの道を開きます。

チップと皮膚の間のやさしい仲介者

ソフトなヘルスエレクトロニクスは、身体に密着するほど信号品質と装着感が向上するため性能を発揮します。しかし、チップや配線は通常堅い平坦なウェハー上で作られる一方で、実際の解剖学的対象はでこぼこし、伸縮し、時に非常に壊れやすいものです。既存の転写法はしばしば加熱、強力な接着剤、剛直な支持体を必要とし、これが電子部品を引き伸ばしたり位置ずれを起こしたり、組織に過度の圧力をかけたりします。研究者らは、保持して位置決めできるほど十分に固く、かつ複雑な形状に害を与えずに順応できるほど柔らかい、慎重な仲介者のように振る舞う転写媒体を作ることを目指しました。

必要なときに固体のように振る舞う流体

チームはDAYS流体と呼ぶ、水に生体適合性の微細シリカ粒子を混ぜたものを開発しました。静置状態ではこれらの粒子が連結して、超薄型の電子メッシュを支持しても流れて垂れ下がらない軟らかい固体のように振る舞います。小さな機械的応力が加わるとネットワークが緩み、液体のように流れて曲面やしわの溝や隆起に充填します。重要なのは、この応力変化が非常に低い応力レベルで起こることで、生卵の黄身を割ったり人の皮膚を刺激したりする圧力をはるかに下回るため、非常に繊細な基板でも無傷に保てる点です。

デバイスは静かに、流体は自由に動くようにする

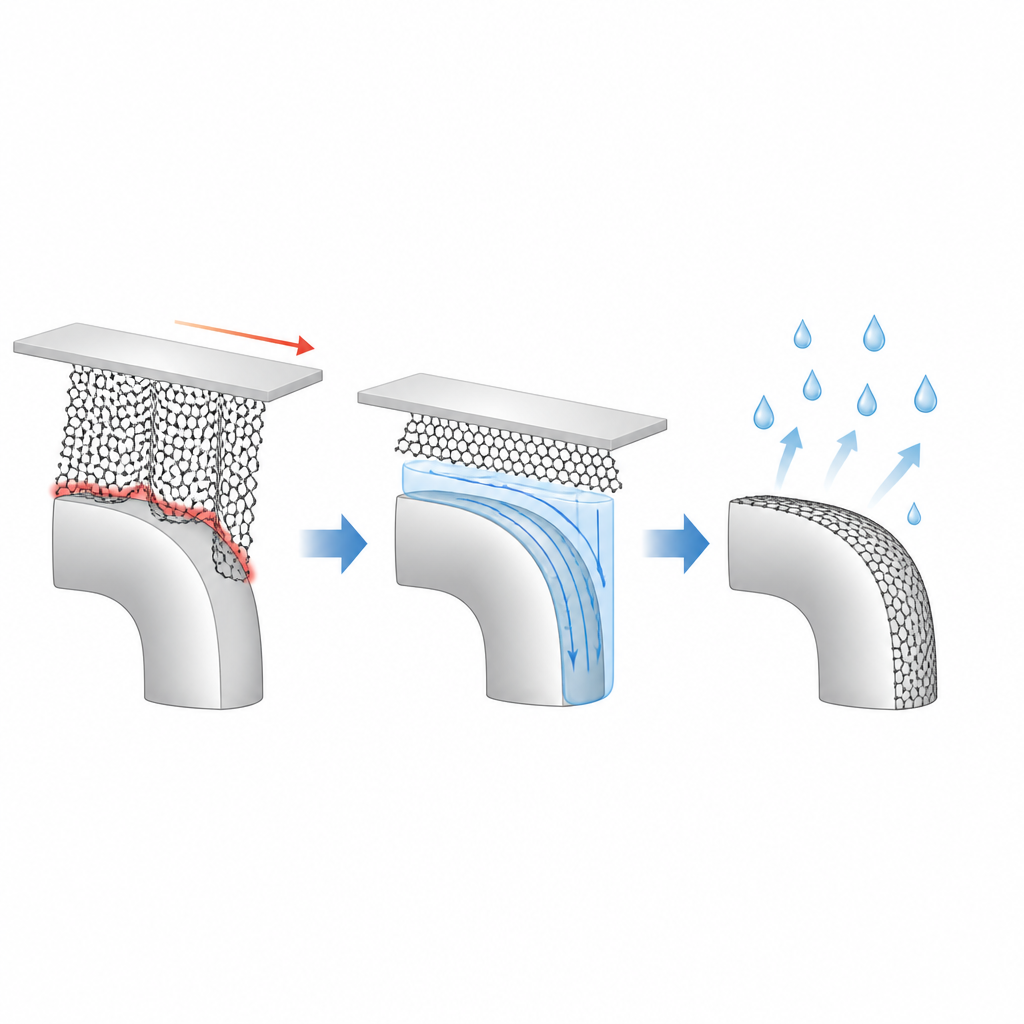

複雑な表面へ電子機器を移す際の大きな課題は、キャリアが変形時にデバイスを引きずり、微細な配線を伸ばしたり座屈させたりすることです。DAYS流体は内部の流動抵抗を非常に低く調整されています。これにより流体は滑って形を変えられる一方、表面の電子フィルムはほとんど力を感じません。円錐、レンズ状形状、関節、非常に不規則な物体での実験は、流体の粘度を下げると電子部品のひずみが無視できるほど小さくなることを示しました。計算シミュレーションでも、低粘度の媒体は溶けた砂糖のような粘性の高いキャリアよりもデバイスへ伝わる応力がはるかに小さいことが裏付けられました。DAYS流体を用いることで、指関節、粗い岩石、しわの多い乾燥果実、アンダーカットのあるキノコのかさ、柔らかい卵黄などに電子を歪みや損傷なく滑らかに配置できました。

水を使ってきれいに離す

配置中に電子を保持することは問題の半分に過ぎません。キャリアは粘着残留物を残さずに離脱できなければなりません。DAYS流体はプレーンな水を使った付着切替のトリックでこれを解決します。水が流体とデバイスまたは基板の境界に到達すると、シリカネットワークの保持力を弱め、微視的な潤滑剤のように働きます。その結果、流体の保持力はほぼゼロに落ち、わずかな動きでスライドしたり転がり落ちたりして、電子はしっかりと所定の位置に残り、下の表面は清潔に保たれます。この挙動は多くの一般的なソフトエレクトロニクス材料で一貫して観察され、成分と溶媒を基板の膨潤や損傷を避けるように選定した場合にのみ機能しました。

実験室の概念から動く指先へ

実際の状況で方法が機能することを示すため、研究者らは指関節の上部に転写できる柔軟な無線温度センサーアレイを作りました。DAYS流体を用いると、センサーは関節のきつい曲面に密着して巻き付き、指を曲げたりキーボードを打ったり岩のホールドを握ったりしても位置を保ちました。測定値は安定で正確に保たれ、動きや視角、距離に影響されるカメラベースの赤外線サーモグラフィとは異なりました。等張センサーは特定の指の使い過ぎに伴う微妙な温度上昇を捉え、粘性の高い流体で取り付けた場合は雑音が多く信頼性の低い信号になりました。レタスの葉やオレンジの皮への類似転写により、同じアプローチが極めて柔らかい面と粗く硬い自然表面の両方で機能することも示されました。

今後のウェアラブル技術にとっての意義

簡単に言えば、本研究は慎重に設計された水ベースの「スマート流体」が、ソフトエレクトロニクスを平坦なウェハーから安全に持ち上げ、最も扱いにくい生物学的形状のいくつかへ運び、跡を残さずに離れることができることを示しています。加熱や高い圧力を避けるため、この手法はこれまで扱うには壊れやすすぎたり曲率が大きすぎたりした身体の部位、植物、ソフトロボットにセンサーや回路を配置する助けになる可能性があります。それにより、より快適な医療用ウェアラブル、組織健康を監視するための改良されたツール、損傷リスクの少ない生体内外で使える柔軟なデバイスへの道が開けます。

引用: Song, K.M., Chung, MK., Jung, J. et al. Deformation- and damage-free transfer of soft electronics onto highly curved and fragile biological surfaces. Nat Commun 17, 4448 (2026). https://doi.org/10.1038/s41467-026-70948-5

キーワード: ソフトエレクトロニクス, ウェアラブルセンサー, 降伏応力流体, 生体表面, トランスファー・プリンティング
