単一スピン緩和測定によるhBN中のホウ素空孔欠陥の探査

微かな磁気の囁きを聴く

電子デバイスや量子技術が原子スケールへと小型化するにつれ、材料中の不完全さは単なる欠点ではなく強力な道具として振る舞い始めます。本研究は、ダイヤモンド中の単一の原子スケールセンサーが超薄膜材料の隠れた欠陥からの磁気の囁きを“聴き”、それらがどこにありどう振る舞うかを、発光を観察することなく明らかにする方法を示します。この手法は、従来の顕微鏡では暗すぎたり小さすぎたりして扱えない、量子応用に適した欠陥を特徴付ける道を開きます。

新しいタイプの原子スケール聴診器

有望な量子技術の多くは、個々の電子や核に結び付いた微小な磁石であるスピンに依存します。これらはナノスケールで磁場や温度、歪み、電場を感知できます。その中でもよく研究されたものの一つがダイヤモンド中の窒素空孔（NV）中心で、室温でレーザーとマイクロ波により量子状態を制御し読み出せます。しかし、ダイヤモンド表面から数十ナノメートル深く埋まったNVは、調べたい対象から相対的に離れており、放出される光を完全に集めるのが難しいという課題があります。そこで研究者たちは、スピン欠陥が表面近傍に存在し周囲と直接やり取りできる原子薄材料に注目しています。

超薄結晶中のホウ素空孔が重要な理由

六方晶窒化ホウ素（hBN）は、原子薄のシートが積み重なった二次元材料で、光学的に活性なスピン欠陥を独特にホストします。重要な欠陥の一つがホウ素空孔で、格子中のホウ素原子が欠けることで制御可能な量子磁石が生まれます。これらの空孔はチップ表面や将来のデバイス内で量子センサーとして働き得ます。しかし、既存の手法ではスピン活性空孔の位置、電荷状態、密度を明確に示すことが難しい。光学的手法では有用な負電荷状態の空孔を中性のものから容易に区別できず、半マイクロメートル以上の空間でのぼかしが生じ、量子性能に重要なナノスケールの詳細が失われてしまいます。

緩和を介してスピンを間接的に読み取る

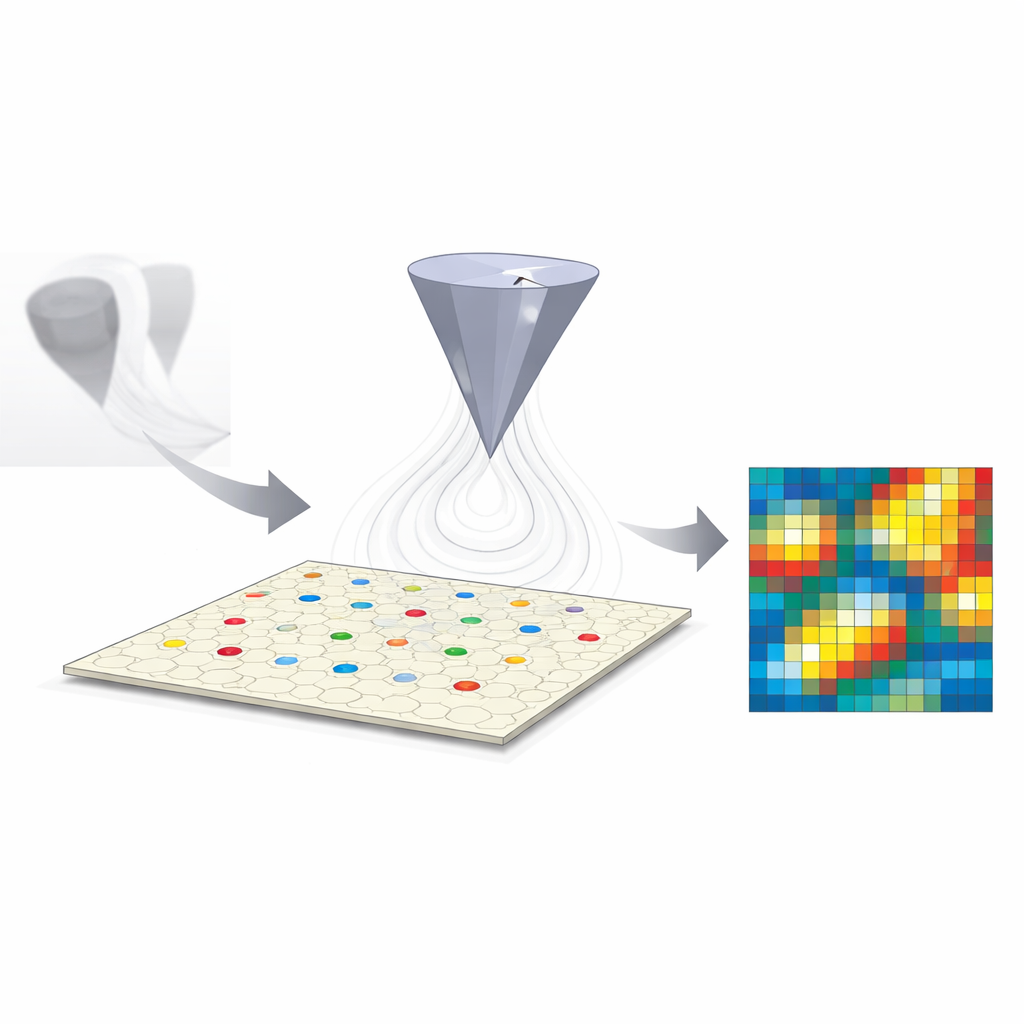

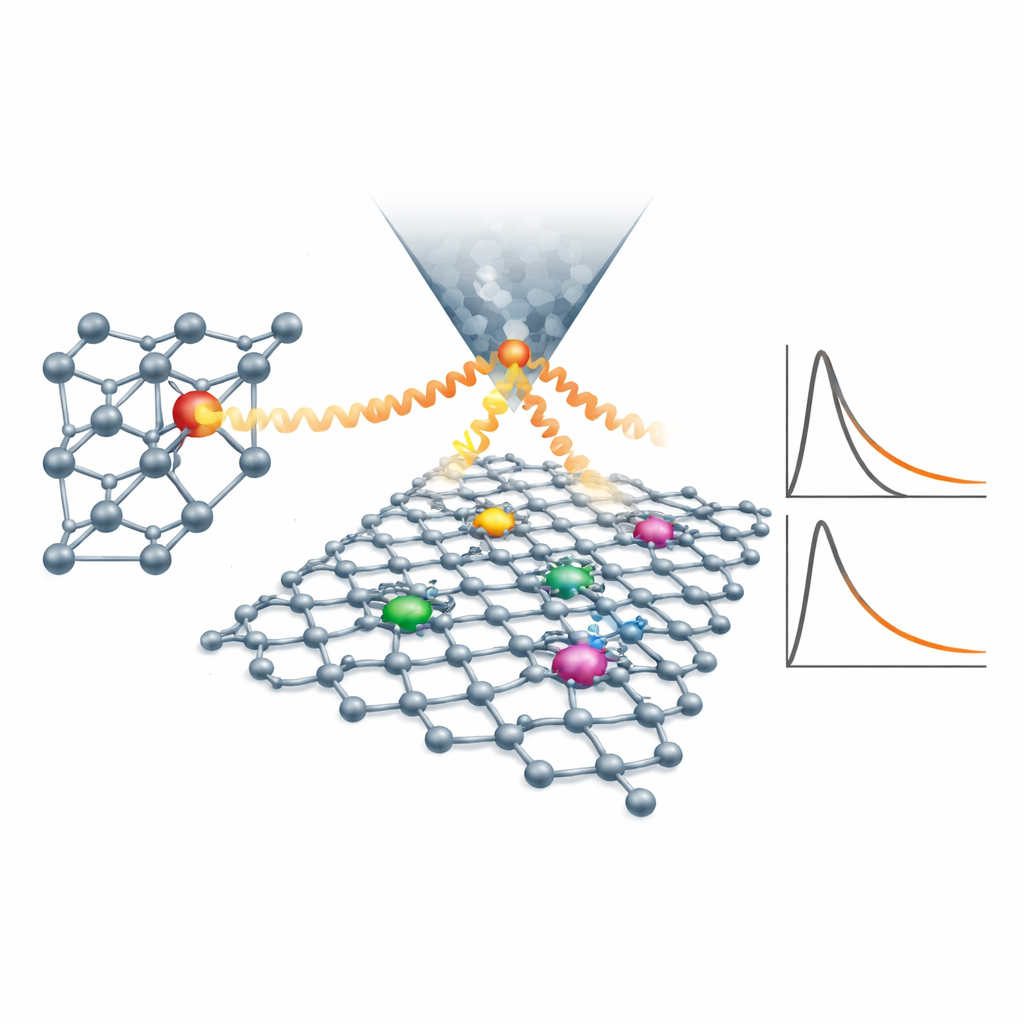

著者らは一つの量子欠陥で別の欠陥を検査することでこの問題を解決します。彼らは単一のNV中心を含むダイヤモンド探針を走査プローブに取り付け、ホウ素空孔で満たされたhBN試料の約10ナノメートル上に位置させます。hBN欠陥自体に光を当てる代わりに、NVのスピンがどのくらい早く «準備した状態を忘れる» か、すなわちスピンの緩和をモニターします。外部磁場を調整することで、NVの共鳴周波数をホウ素空孔のそれと一致させます。こうした「クロス緩和」条件では、磁気相互作用によりNVが近傍の空孔とエネルギーを交換し、下に存在する活性欠陥の数に応じてNVの緩和時間が短くなります。

ナノスケールで構造と電荷を拡大する

このアプローチを用いてチームは複数の重要な測定を行います。核種組成を精密に制御した同位体工学されたhBNでは、空孔の共鳴における微細な分裂を解像し、これは近傍の核スピンが磁気挙動やセンシング能力に与える指紋です。成長したhBNの厚さを変えながらNV探針を走査することで、NVの緩和変化をおよそ100ナノメートルの画素サイズ、最終的には10ナノメートルの分解能が期待される欠陥密度の定量マップに変換できます。シミュレーションとの比較からは、全ホウ素空孔のうちごく一部、数パーセント程度のみが負電荷でスピン活性な状態にあり、量子センサーとして機能し得ることが示されます。この電荷選択性は標準的な光学的または構造的プローブでは容易に得られない情報です。

従来の光学読み出しに対する利点

緩和測定法は実用的かつ概念的な利点を提供します。これは通常、検出器の効率が低くコントラストが弱い波長で放射することが多いホウ素空孔からの微弱な光を集めることに依存しません。その代わりに、明るくよく理解されたNV中心の蛍光が汎用の読み出しチャネルとして機能します。同じNVセンサーは、光学的に暗い欠陥や通信帯域で発光するものを含む幅広いスピン欠陥を、磁場を調整してクロス緩和を起こさせるだけで原理的に検出できます。完全な緩和曲線を構築するのに時間はかかりますが、はるかに高いコントラストと複数のNV中心を同時に使える可能性がこのコストを相殺します。

将来の量子デバイスにとっての意義

日常的な言葉で言えば、研究者たちはダイヤモンド中の単一の原子スケール欠陥を、隣接する超薄結晶中に存在する量子対応可能な欠陥の存在と密度を感じ取れる走査プローブへと変えました。たとえそれらの欠陥が光学的に暗かったり直接観察するには複雑であっても感知できます。この「緩和による聴取」技術は、異なる材料にわたる新たな量子欠陥を発見、特徴付け、最終的には設計するための標準化された非侵襲的手段を提供します。単なるイメージングを越え、一方の材料が環境に近い敏感なスピンをホストし、もう一方の材料（例えばダイヤモンド）が堅牢な読み出しと制御を担う、といったハイブリッド量子アーキテクチャを可能にし、将来の量子センサーやデバイスで各構成要素の強みを組み合わせる道を拓きます。

引用: Melendez, A.L., Gong, R., He, G. et al. Probing boron vacancy defects in hBN via single spin relaxometry. Nat Commun 17, 3718 (2026). https://doi.org/10.1038/s41467-026-70545-6

キーワード: 量子センシング, 窒素空孔中心, 六方晶窒化ホウ素, スピン欠陥, ナノスケールイメージング
