ダイレクト多様ファイバー/3D/2Dチップハイブリッド集積による汎用多次元並列通信に向けて

光により多くのデータを詰め込むことが重要な理由

映画をストリーミングしたり、ビデオ通話に参加したり、ファイルをクラウドにバックアップしたりするたびに、あなたの情報は髪の毛ほど細いガラスファイバーを駆け抜けます。これらのファイバーは限界に近づいている一方で、データ需要は増え続けています。本稿は、異なる種類の光ファイバーと小型の三次元および二次元チップを組み合わせることで、単一接続を通過できる情報量を劇的に増やす新しい方法を報告します。その結果、数百のデータチャネルを並列処理できるコンパクトなプラットフォームが実現し、次世代の高容量インターネットバックボーンやデータセンターに向けた道を示します。

ファイバー内部の空間を追加レーンとして使う

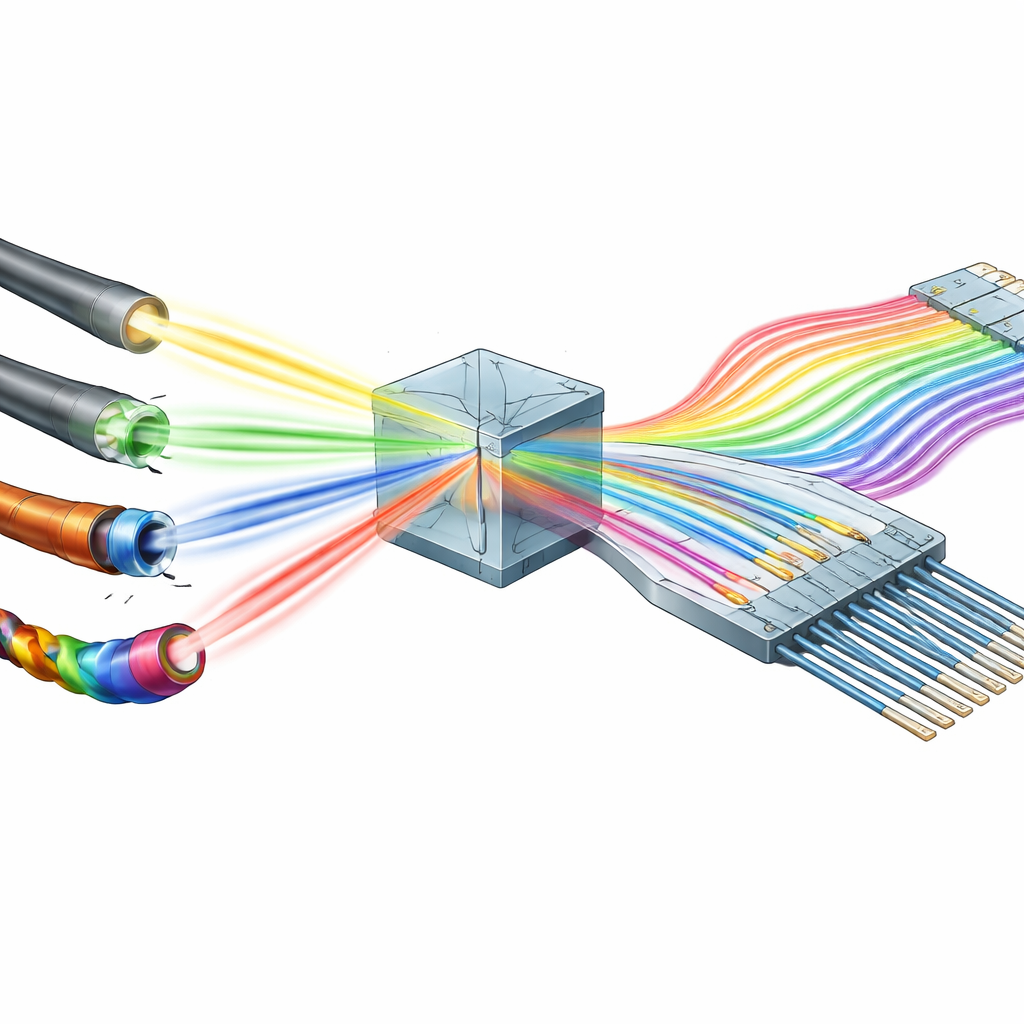

従来のファイバー接続は、単一経路の光の強度、色、偏光を変化させて情報を送ります。空間分割多重化はこれとは異なり、ファイバーの断面を多車線の高速道路のように扱い、異なるコアや光のパターンを並列チャネルとして利用します。これに対応して開発された特殊ファイバーには、少数のモードを支持する少モードファイバー、小さなコアが多数束ねられたマルチコアファイバー、コルクスクリュー状の経路で光を導く軌道角運動量（OAM）ファイバーなどがあります。各ファイバー種は特定の用途で有利ですが、単一の方式が覇権を握るとは考えにくい。実際のネットワークではこれらすべてが共存し、かつフォトニック回路内部でミリ〜センチメートル単位で光を移動させるオンチップ導波路と効率的に接続する必要があります。

形状の異なる要素を3Dと2Dチップでつなぐ

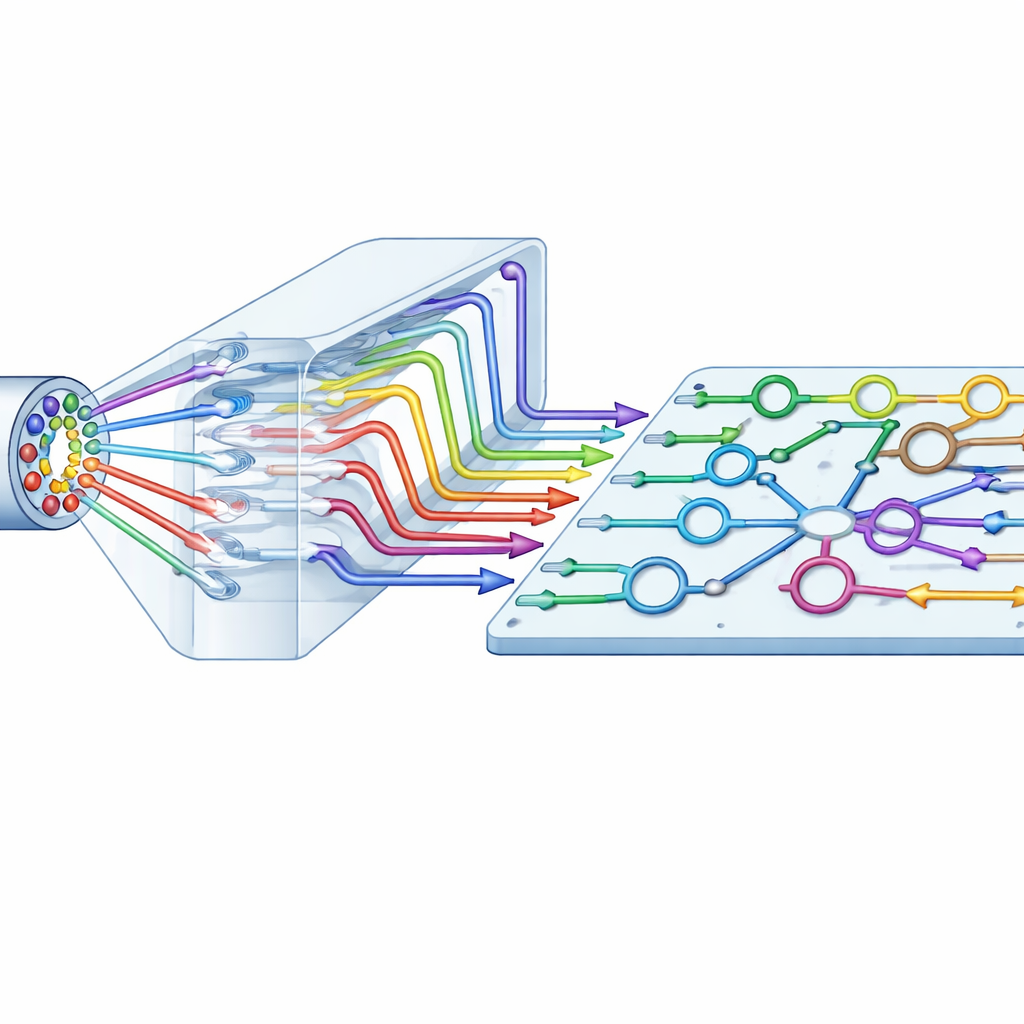

大きな問題は、これらのファイバーとチップが光場の形状やサイズで大きく異なり、低損失で直接結合するのが難しい点です。著者らはこれに対し、フェムト秒レーザー書き込みという手法でガラス内に三次元導波路を描く「ブリッジ」チップを構築して対処しています。この3Dチップは多様なファイバーから来る光を受け取り、各空間チャネルを整った単一モード出力として徐々に再形成・再配向します。同時に、光スポットを十分に縮小して第二の平坦な2Dシリコンチップ上の微小導波路に合うようにします。曲線経路、スプリッタ、テーパ構造を慎重に設計することで損失とクロストークを低く保ち、マルチコア、少モード、軌道角運動量、標準単一モードファイバー間やオンチップ多重モード導波路への複雑なモード変換を可能にしています。

数百チャネルをさばく小型の光学ハブ

空間チャネルがシリコンチップに到達すると、これらは電子回路上の信号のようにではなく、光領域で自在に操作できます。著者らは干渉計ベースのアッテネータや微小リング共振器のアレイなど、多数のビルディングブロックを統合しています。干渉計は各空間経路のパワーを精密に均衡させ、リング共振器はそれらの経路内の特定の波長を選択またはリダイレクトします。共振間隔が広くなるようリングを設計することで、チップは各空間チャネルにつき密に配置された36波長を扱えます。8つの空間チャネル×36波長で288の個別光チャネルとなり、それらは数センチメートル級のフットプリント内で動的にドロップ、追加、またはイコライズ可能です。

多数レーンでの高速データ伝送を実証

この複雑なシステムが実際に機能することを示すため、チームは完全なファイバー–チップ–ファイバー通信リンクを構築しました。彼らは36波長のレーザーを生成し、進化した16レベル符号化信号を載せて、マルチコアおよび少モードファイバーを用いて8つの空間経路に分割しました。これらの信号は3Dガラスチップを通り、2Dシリコンマネージャへ入り、再びファイバーを介してコヒーレント受信機へと出力され、実際のネットワークノードでの挙動を模しました。288チャネル全体で測定された誤り率は、標準的なデジタル誤り訂正で修復できる閾値以下にとどまりました。全体として、このセットアップは約30テラビット毎秒のデータスループットを達成し、単一の統合プラットフォームで数万本分の高精細ビデオストリーム相当の情報を運びました。

将来のネットワークにとっての意義

日常的な観点から見ると、本研究は異なるファイバーと3D・2Dフォトニックチップを組み合わせることで、単一の光リンクを高度に整理された多車線のスーパー高速道路に変える方法を示しています。示された容量は、かさばる光学系に頼る研究室の最高記録には及ばないものの、このハイブリッドアプローチは小型でスケーラブル、かつチップ製造工程と互換性があります。著者らは、これらのコンポーネントが成熟し、さらに多くの空間チャネルや波長が追加されれば、同様のアーキテクチャが最終的にペタビット毎秒級の容量に到達し得ると主張しています。そうなれば、ネットワーク設計者は新たにファイバーを無限に敷設し続けることなく、急増するデータ需要に対応する現実的な道筋を得ることになります。

引用: Li, K., Cai, C., Yan, G. et al. Towards universal multi-dimensional parallelization communications by direct diverse fiber/3D/2D chip hybrid integration. Nat Commun 17, 3771 (2026). https://doi.org/10.1038/s41467-026-70455-7

キーワード: 光通信, 空間分割多重化, シリコンフォトニクス, マルチコアファイバー, フォトニック集積
