二層構造の固体／液体伸縮性導体に基づく耐摩耗性ウェアラブルスキン

実生活で耐えうる電子バンデージ

薄くタトゥーのように肌に貼れる電子バンデージを想像してみてください。心拍や筋活動、触覚を検出できる一方で、衣服との摩擦、入浴、運動、さらには強力な洗剤による擦れにも耐えるようなものです。現在の「電子スキン」は柔軟で感度が高いものの、激しい日常使用では亀裂が入ったり剥がれたり、信号を失ったりしがちです。本研究は、数倍に伸ばしても、何千回と擦れても電気特性を保持する新しいタイプのウェアラブルスキンを示し、長期にわたって着用を忘れられるような身体装着センサーの実現に近づけます。

現在のソフトウェアラブルが摩耗する理由

既存の電子スキンの多くは、金属の固体トレースか、弾性マトリクスに埋め込まれた液体導体のいずれかに依存しています。固体金属は複雑なセンサー配線を形成して圧力・ひずみ・温度を感知できますが、繰り返しの曲げや引き伸ばし、擦れで最終的に亀裂が生じたり柔らかい基材から剥離したりします。液体金属は流動性があるため亀裂を避けられますが、その流動性ゆえに漏出や擦り落とされやすいという問題があります。単純な保護コーティングで損傷の進行を遅らせることはできますが、皮膚との良好な接触を阻害したり、衣服との絶え間ない摩擦など激しい擦りに対しては依然として破綻します。

本当の皮膚のように振る舞う二層導体

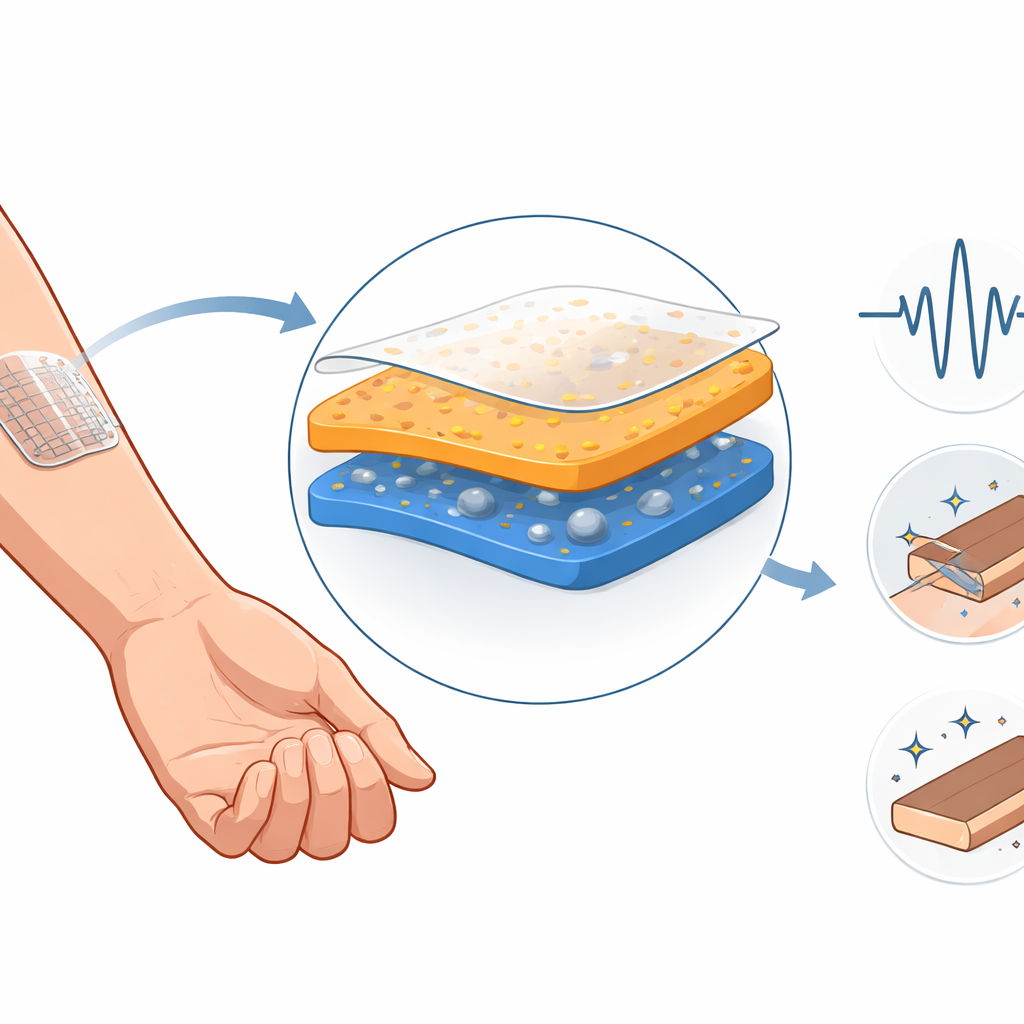

研究者らはこのトレードオフを巧みに設計した二層構造で解決しました。これは二つの異なる導電層を強固に接合した超薄膜です。上層は微小な銀粒子を充填した弾性プラスチック（SEBS）で、強靭で耐摩耗性のあるシールドを形成します。下層は微小な液体金属合金の液滴を含む別のSEBS層です。熱処理によりこれらの層は人の髪の毛よりはるかに薄い約13マイクロメートルの一体膜として融合し、指紋に沿って追従し第二の皮膚のように動きます。この構造では、銀層が機械的摩耗の大部分を受け止める一方で、液体金属層が膜を何倍にも伸ばしても電気的経路を維持します。

応力下で導電を保つ仕組み

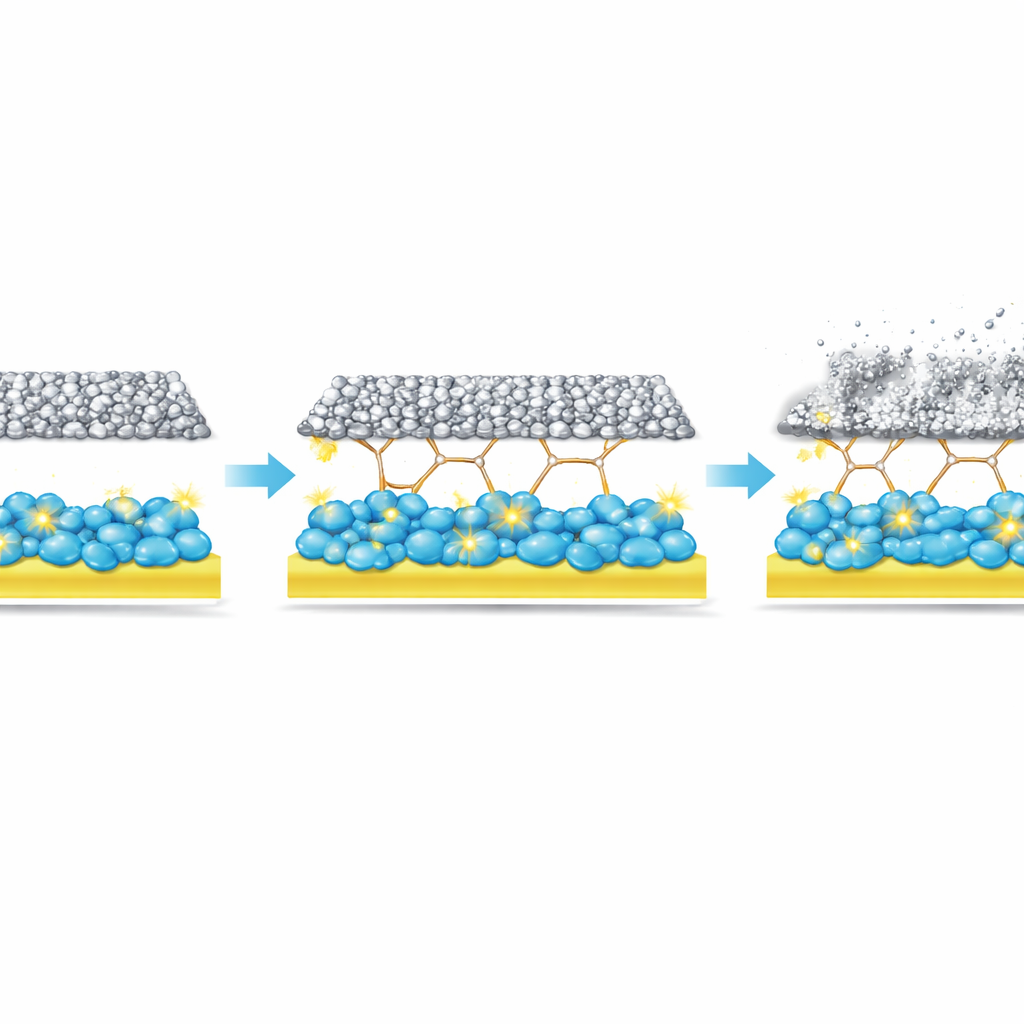

二層が伸張されると、上層の銀粒子は分離して孤立した島状になる傾向があります。導電性を失う代わりに、下層の液体金属の液滴が変形してこれらの島を下からつなぎ、電子が渡るための垂直ブリッジを形成します。標準化された摩耗試験では、このフィルムは1500秒以上にわたり抵抗をほぼ一定に保ち、数秒から数分で故障する単層導体よりはるかに長持ちしました。高倍率画像では、長時間の擦れの下で銀粒子と液体金属が融合し新しい連続的な導電ネットワークを形成する様子が示され、激しい伸張と摩耗が同時に起きても機能を維持することがわかりました。重要なのは、液体金属が染み出すことはなく、強酸・強塩基・繰り返しの洗浄・大きな繰返しひずみに対しても電気的性能を失わない点です。

体への装着は快適で安全

二層膜を皮膚に優しい電極にするため、研究チームは外皮への付着性を高めるために少量のアクリルエステルを加えました。これにより分子間相互作用を介した強くかつ可逆的な接着が生まれ、動作中はしっかり貼り付き、アルコール拭きでやさしく除去できます。得られた「タトゥー状」電極は市販のゲルパッドよりも皮膚との接触インピーダンスが大幅に低く、微小な電気信号をよりクリアに拾えます。培養皮膚細胞と被験者での試験からは良好な生体適合性が示され、銀を多く含む表面は細菌の増殖抑制にも寄与しました。洗濯や何千回もの模擬摩耗サイクルの後でも、電極は電気的特性と接着性を維持しました。

実世界での試験：心臓、筋肉、点字、表情

著者らはこの電子スキンを現実的なシナリオで試験しました。配線としての二層トレースは、繰り返しの擦れや極端な伸張の後でもLED回路を安定して点灯させ続けました。胸部や前腕に配置した心筋・筋電センサーとしては、500回の摩耗サイクルの前後で心電図（ECG）や筋電図（EMG）信号を高い明瞭度で記録し、標準的なゲル電極や単純な伸縮フィルムを上回りました。さらに、ひずみ信号と筋電信号を組み合わせたマルチモーダルシステムを構築し、指先が浮き上がった点字ドットを滑らせる際の点字パターンを読み取り、試験用フレーズを完全に認識しました。別の実演では、顔面に配列した電極で笑い、驚き、怒りなどに伴う筋活動を監視し、機械学習モデルが激しい洗顔の後でも98.75%の精度で表情を復号しました。

今後のウェアラブル技術にとっての意義

本研究は、異なる導電材料が柔らかい膜内部でどのように接合されるかを精密に設計することで、薄く伸縮性があるだけでなく実世界の摩耗に匹敵する強靭さを備えた電子スキンが作れることを示しています。銀で強化された液体金属支持の二層構造は、亀裂や漏出、化学的攻撃に耐えつつ、身体との密着とクリーンな電気信号を保ちます。こうした頑丈で洗濯可能、長寿命のタトゥー状センサーは、継続的な健康モニタリング、障害を持つ人への支援技術、表現豊かなヒューマンマシンインターフェースを日常生活でより実用的にする可能性があります。

引用: Wang, Z., Shi, P., Li, Y. et al. Abrasion-resistant wearable skins based on bilayered solid/liquid stretchable conductors. Nat Commun 17, 3767 (2026). https://doi.org/10.1038/s41467-026-70438-8

キーワード: ウェアラブル電子機器, 電子スキン, 液体金属導体, 生体医療センサー, 耐摩耗性
