原子レベルで鋭利な異種エピタキシャル Hf2C エッジ接触による 2D HfSe2 半導体チャネルへのバリアフリーなキャリア注入

従来の障壁を排した、より小さく高速な電子機器

携帯電話やノートパソコン、データセンターの小型化と高速化が進む中、現行のシリコンベースの電子技術は物理的限界に近づいています。前途有望なアプローチの一つは、原子数層の厚さしかない「シート状」超薄膜半導体を使うことです。しかしそこには根強い問題があります：これらの薄膜に効率的に電荷を出し入れすることが難しいのです。本論文は、金属と二次元半導体の間に極めてクリーンで鋭い接合を形成し、あたかも障壁がほとんど存在しないかのように電荷が流れる接触を実現する方法を示しています。これは現行のシリコン技術を超えて計算性能を延伸する助けとなる可能性があります。

なぜ超薄膜材料はより良い接続を必要とするのか

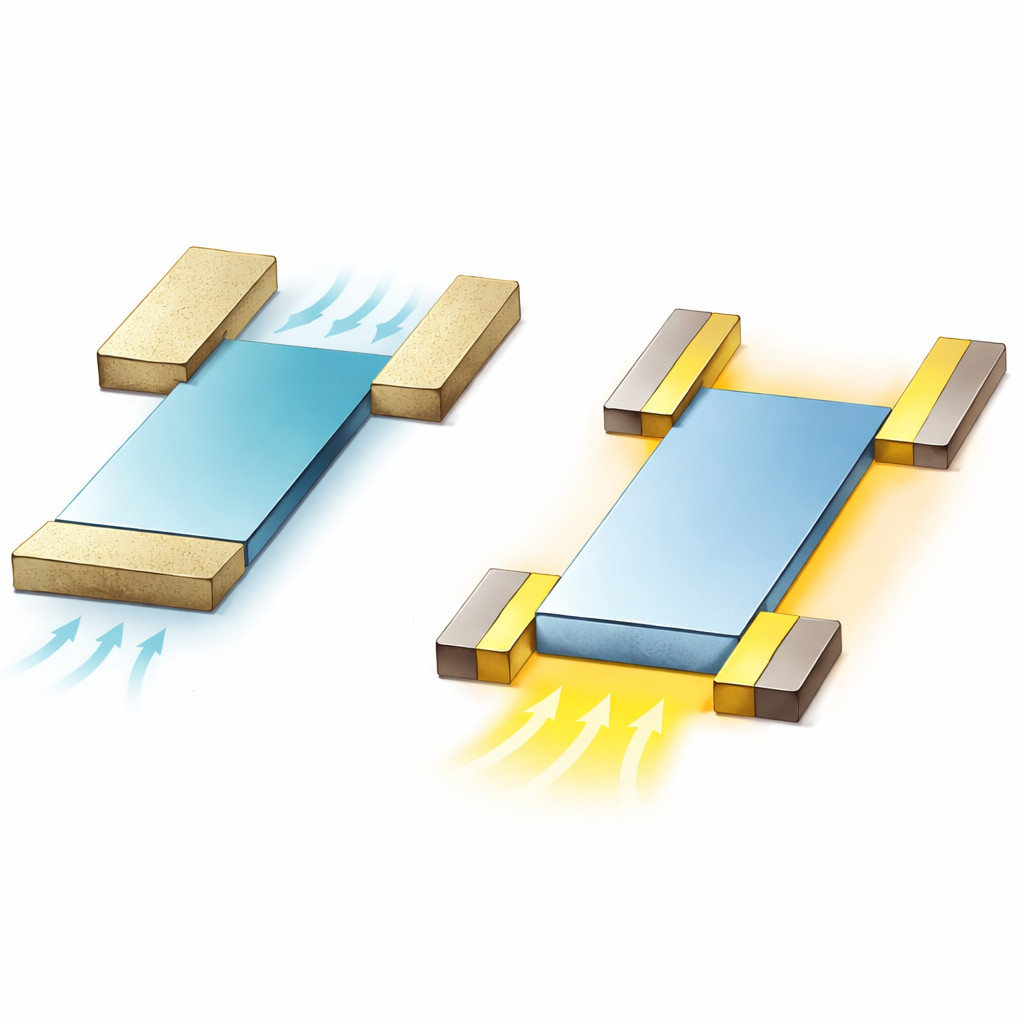

HfSe2 のような二次元半導体は、原子レベルで薄い体部が不要な漏れ電流を抑え、高密度で低消費電力の回路を可能にするため、将来のトランジスタに魅力的です。しかし最大の弱点は、チャネルへ電荷を送る電気的接触にあります。従来の金属接触では、金属側の電子波動が半導体へ漏れ込み、本来状態が存在すべきでないギャップ内に不要なエネルギー状態を作り出します。これらのいわゆるギャップ状態は接触のエネルギー位置をピン止めし、電子が接合を越える容易さを調整しにくくします。その結果、しつこいエネルギー障壁と余分な抵抗が生じ、特殊な金属や巧妙なドーピングを用いても電力の浪費や動作の遅延を招きます。

内側から成長させる新しいタイプのエッジ接触

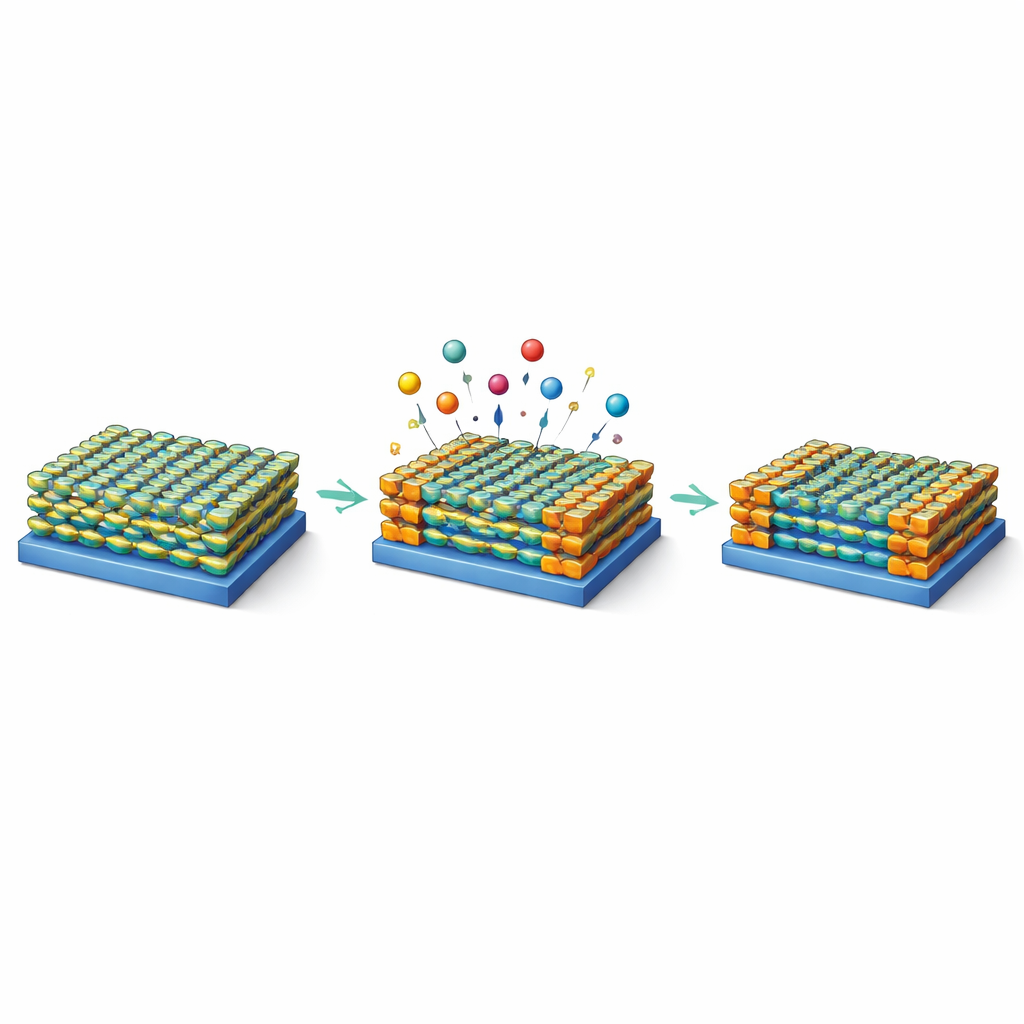

著者らはこの問題に対し、金属材料である Hf2C をより厚い HfSe2 シートの側面エッジ内に直接埋め込むことで、原子レベルでシャープな側方接合を形成する手法を用いました。表面に金属を蒸着する代わりに――蒸着は表面を損なう傾向があります――HfSe2 の一部を化学的に変換します。メタンと水素ガス、銅触媒という慎重に制御された条件下で、水素原子が露出したエッジからセレンを取り除き、炭素含有フラグメントが空いた位置に入りハフニウムと結合します。この反応が進行するにつれて、金属性の Hf2C 領域が側面から内部へと成長し、プロセスを所定のタイミングで止めることで成長が止まります。その結果、金属領域と半導体領域の間に、元のシート面内で完全に定義された結晶整列のシームレスな界面が得られます。

原子の動きと電子の流れを観察する

この変換を理解し検証するため、研究チームは計算シミュレーションと最先端の顕微鏡観察を組み合わせました。クラシカルおよび量子レベルの分子動力学シミュレーションは、セレンが除去され炭素が入り込む際に個々の原子がどのように再配列するかを追跡し、新しくできた金属層が元の HfSe2 に対してわずかに傾いているものの、コヒーレントに結合していることを示しました。高解像度電子顕微鏡は Hf2C と HfSe2 の間に急峻な境界があることを確認し、格子間隔の違いと数原子列にわたる鋭い遷移を明らかにしました。重要なのは、走査トンネル測定による局所電子構造では、Hf2C の金属性から HfSe2 の明確なバンドギャップへのきれいな切り替えが観測され、接合部でギャップへ漏れ出す状態は検出されなかったことです。ギャップ状態の不在は、従来の接触問題が大きく克服されたことを示しています。

障壁がないかのように振る舞うトランジスタ

研究者らは次に、これらのエッジ埋め込み接触を備えたトランジスタで性能を評価しました。Hf2C がソースおよびドレインを形成するデバイスは、広い温度範囲で直線的な「オーム的」電流–電圧特性を示し、電子が有意な障壁を越えて跳躍することなく接合を横断できることを示しました。温度依存性から解析すると、有効障壁高さは約0.005電子ボルト程度、ほぼバリアフリー注入に近く、かつ非常に低い接触抵抗が抽出されました。同一材料に対する標準的な金属接触と比べて、新しいエッジ接触はオン状態電流がはるかに高く、接触長を縮めても性能を維持します。これは将来の高密度スケーリングに必須の特性です。

シリコンを超える高性能ロジックを現実に近づける

最後に、チームはこれらのエッジ接触と同じ HfSe2 シート上に直接成長させた薄く高品質な HfO2 絶縁層を組み合わせ、ゲート絶縁体と接触が原子スケールで設計されたコンパクトなトランジスタを作製しました。これらのデバイスは、基本的限界に近い強いスイッチング特性、高いオン／オフ電流比、繰り返し動作や温度サイクルに対する優れた安定性を達成しました。この実証は、単なる金属蒸着ではなく制御された化学変換によって成長させた入念に設計されたエッジ接触が、実用的な二次元エレクトロニクスの主な障害の一つを取り除きうることを示しています。日常語で言えば、この成果は将来の原子薄チップを極めて効率的に配線する設計図を示しており、電子が接合をほとんど意識しないほどの配線が可能になれば、より小型で高速、かつ省エネルギーなロジック回路への道が開けます。

引用: Bhin, G., Kang, T., Jin, J.W. et al. Atomically sharp heteroepitaxial Hf₂C edge contacts enabling barrier-free carrier injection in 2D HfSe₂ semiconducting channels. Nat Commun 17, 3770 (2026). https://doi.org/10.1038/s41467-026-70108-9

キーワード: 2D 半導体, エッジ接触, HfSe2, 低抵抗界面, 将来のロジックデバイス
