高いスイッチ比を持つ可逆二安定オリガミ熱スイッチ

熱を持つ電子機器を安全に冷却する

現代の電子機器は、AIチップから電気自動車に至るまで、より小型化・高性能化し、その結果かなり高温になります。温度が適切に制御されないと、性能が低下し部品の早期故障を招きます。エンジニアが求めるのは、装置が熱くなったときだけ自動的に冷却をオンにし、冷えたらオフにしてエネルギーを節約するようなシンプルな「熱スイッチ」です。本論文は、折り紙に着想を得た巧妙に折りたたまれた薄板から作られ、連続的な電力やセンサー、コンピュータを必要とせずに熱の流れを劇的に変えられる、まさにそのようなスイッチを紹介します。

弁のように働く折りたたまれた薄板

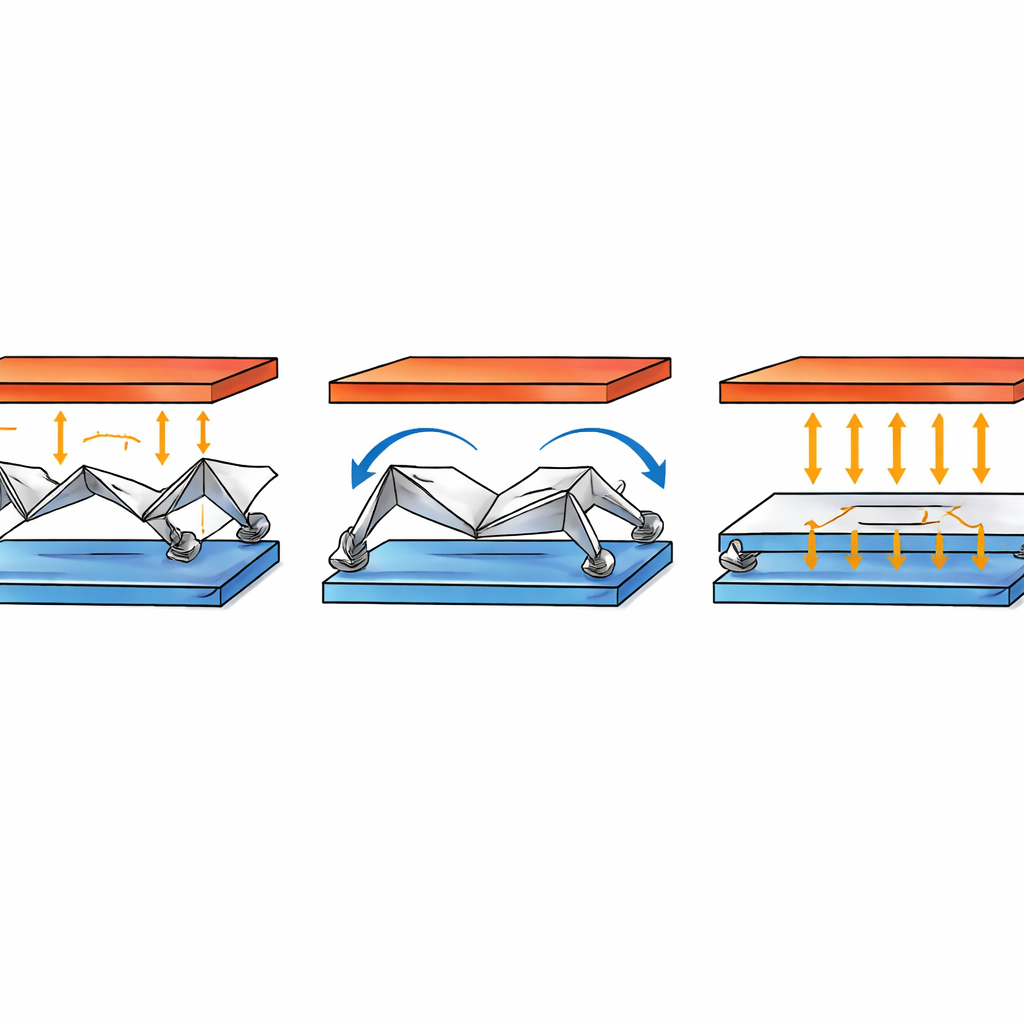

研究の中心となるのは、中心の板を囲む五つの腕を持つ星状パターンに切り出し折りたたんだ薄膜構造です。その幾何学により、この折り紙部材は二つの安定した形状を持ちます。ひとつは上板が冷たい面に接近する平坦な形状、もうひとつは上板が持ち上がる挙上形状です。平坦な形では固体接触を通じて熱が容易に流れますが、挙上形では隙間と細い経路によって熱伝導が極めて弱くなります。著者らはこの特性を利用して、「二安定オリガミスイッチ」を作り、強い伝導状態と弱い伝導状態のいずれかにしっかりと留まる物理的なオン／オフ弁のように振る舞わせます。

スイッチが自ら動く仕組み

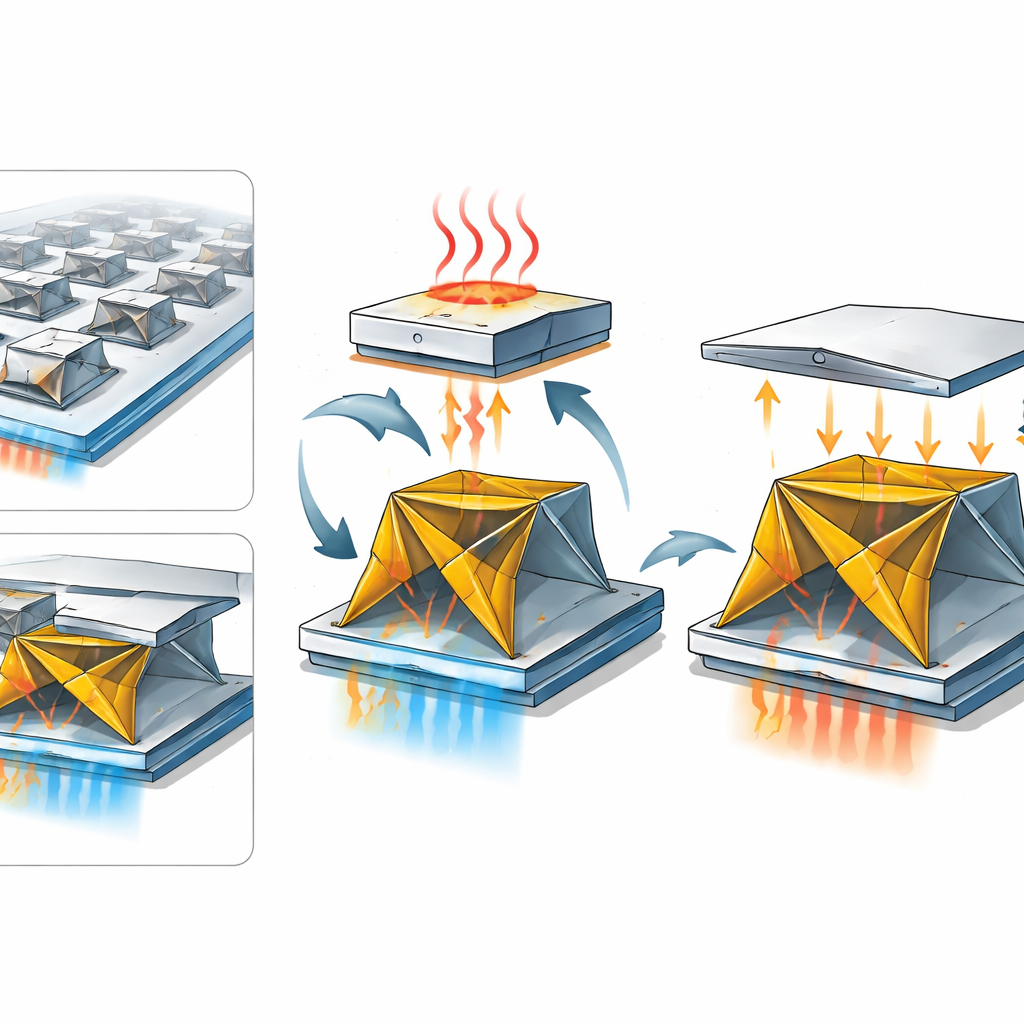

この折りたたみ構造を自動装置にするため、チームは中心板近くの折り目に温度応答性の小さなアクチュエータを追加しました。各アクチュエータは、加熱で形状が変わる形状記憶合金のワイヤと、冷えると引き戻す小さなバネを組み合わせています。搭載された電子機器が熱を持つと、その熱がアクチュエータに伝わります。設定温度を超えると合金ワイヤが伸びてバネの力を上回り、折り紙を平坦で熱伝導の高い状態へ押し下げます。装置が冷えるとワイヤが緩み、バネが制御を取り戻して構造は持ち上がり、断熱状態になります。調節用の弾性コード（レギュレータ）を追加することで、状態を切り替えるのに必要な力を微調整でき、スイッチ温度を設計上に合わせて設定できます。

熱流制御の記録的向上

研究者は標準的な試験装置を用いて、二つの金属バー（高温側と低温側）に挟んだ状態で両形状の熱伝導性能を慎重に測定しました。空気による余分な熱伝達が除かれる真空下では、挙上状態で大きな温度差が現れ、ほとんど熱が漏れていないことを示しました。平坦な状態ではその温度差はほとんど消え、熱が容易に流れていることが証明されます。「オン」と「オフ」の熱流の比率（性能の重要指標）は、真空中でほぼ14,000に達し、これまで報告された受動型熱スイッチの中で飛び抜けて高く、通常の空気中でも約1,360に達します。モデル解析から、この性能は固体の熱経路を非常に薄くかつ分離したままに保つことに由来し、オフ状態では大部分の熱が大きな隙間を横切る弱い放射によってしか伝わらないためであることが分かりました。

速く、信頼でき、調整可能な動作

切り替え強度に加え、チームは装置の速度と信頼性を検証しました。構造自身の高速撮影では、いったん「転換点」に達すると状態間のスナップは0.1秒未満で完了することが示されました。移動距離を短くしアクチュエータ数を調整することで、追加荷重がかかる状況でも双方向切替を約200ミリ秒で実演しました。ヒーターと冷却プレートを用いた長時間試験では、スイッチは数百回にわたり自動的にオン／オフを繰り返し、温度を設定閾値の狭い帯内に保持しました。レギュレータコードの事前伸張量を変えることや、遷移温度の異なる形状記憶合金を用いることで、用途に応じた温度ウィンドウを選択できます。

実用デバイスと将来の可能性

実用価値を示すために、著者らはスイッチを日常的な電子部品に取り付けました：バッテリー、電力増幅器、発光ダイオード、無線チップ、DC–DCコンバータなどです。いずれの場合も、折り紙デバイスは外部制御回路なしに、冷却プレートへの接続と切断を繰り返して部品の温度を安全な範囲に自動的に保ちました。スイッチング挙動が主に幾何学に依存しサイズに左右されにくいことから、同様の設計は大きなパネルに拡大したり、現在のワイヤとバネの代わりに他の応答材料を用いてチップレベルへ縮小したりすることが可能です。二つの熱状態が安定した“0”と“1”のように振る舞うことは、熱そのものが情報を運ぶ熱論理といった将来の応用も示唆します。

なぜ重要か

平易に言えば、本研究は所定の温度で完全に開くか完全に閉じる熱弁を実現し、条件が変わるまでその状態を保持します。プロセス中のエネルギー浪費はほとんどなく、状態を保持するための電力を必要とせず、「冷却オン」と「冷却オフ」間の対比はこれまでにないほど大きいです。電子機器がますます高温化・高密度化する中で、このような受動的でプログラム可能な熱スイッチは、機器保護やエネルギー節約に寄与し、新たな熱ベースの計算要素を構成する可能性さえあります。

引用: Tan, B., Lyu, J., Yang, F. et al. Bistable origami thermal switch with high switching ratios. Nat Commun 17, 3177 (2026). https://doi.org/10.1038/s41467-026-69956-2

キーワード: 熱スイッチ, 折り紙構造, 形状記憶合金, 電子機器冷却, 二安定メカニクス
