チップ上で音と振動を形作る

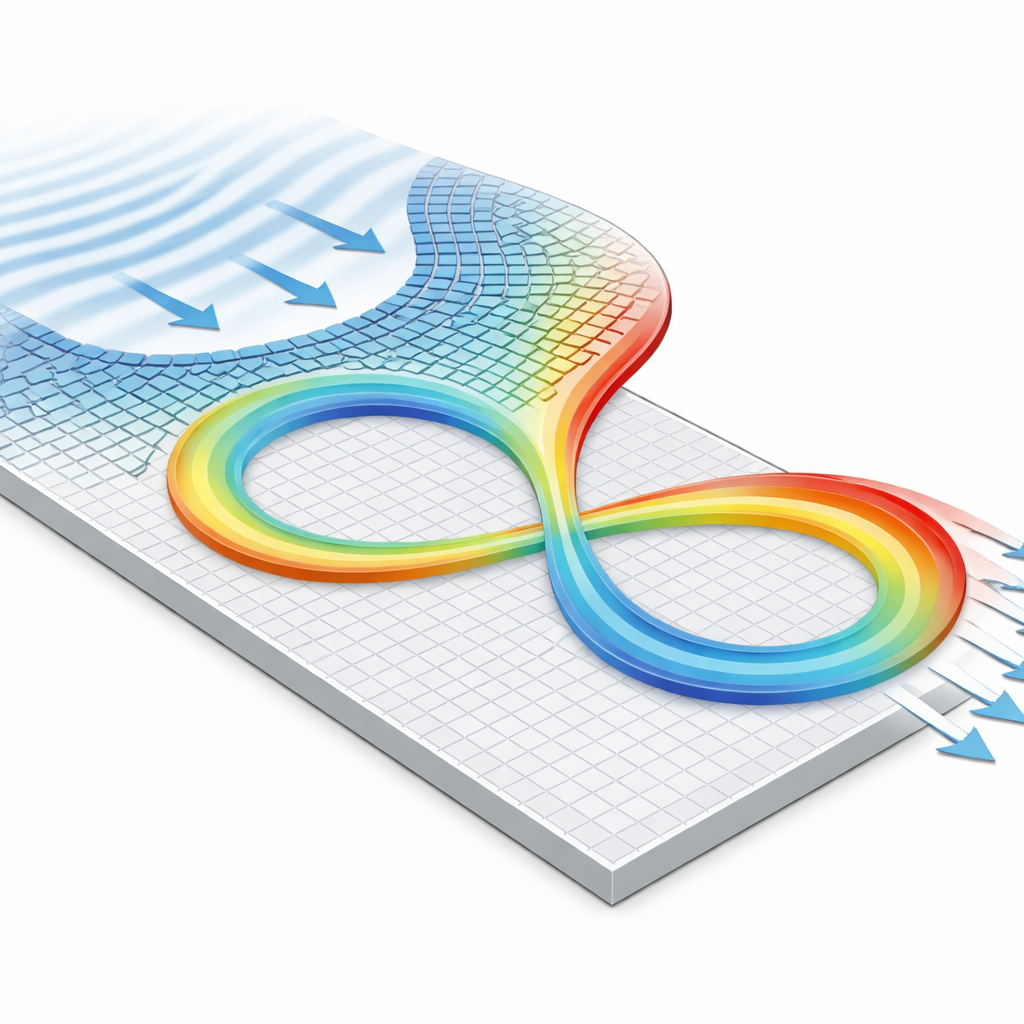

ノイズキャンセリングヘッドフォンから耐震工学まで、振動や音波を制御する能力はすでに日常生活に影響を与えています。本研究はその制御を新たな次元へと押し上げ、シリコンチップ上で微小な機械波の経路を精密に描く方法を示します。入念に設計された「アーキテクトされた」材料をマイクロチップ技術で製造することで、研究者らは振動をフィギュアエイトのループのような任意の経路に沿って導くことを実証しました。これにより、信号のフィルタリング、繊細な部品の保護、エネルギー回収のための超小型デバイスへの道が開かれます。

Figure 1
Figure 1.

小さな繰り返しパターンから成る材料

本研究の中心は「メタマテリアル」です—その特異な挙動は化学成分ではなく、注意深く設計された内部パターンから生じます。ここではパターンが小さな梁状構造で構成され、正方形のブロック(単位セル)として並べられ、それが何万回も繰り返されます。これらの構造は機械波を制御し、まるで配列されたガラス構造が光を曲げて集束させるのと同じような働きをします。パターンを完全に均一に保つのではなく、著者らは単位セルの形状を材料全体にわたって徐々に変化させます。この滑らかな変化(グレーディングと呼ばれる)により、波を特定の経路に沿って誘導・分割・集束することが可能になります。

デジタルレイで波の経路を設計する

このような勾配材料の設計は難題をはらみます:波の運動を正確に予測するには、従来のコンピュータシミュレーションが各微小梁を追跡しなければならず、材料らしい挙動を示すために必要な何十万もの単位セルでは計算が極めて遅くなります。著者らはこのボトルネックを回避するために、光学や地震学で馴染みのある概念――レイトレーシングを応用しました。波場のすべての詳細を計算する代わりに、理想化されたレイが材料内をどのように進むかを、各単位セルが局所的に波速や進行方向に与える影響の情報を使って計算します。そして逆問題を定式化します:レイが望ましい曲線をたどるように単位セルの形状を調整する。こうして、それぞれ特定の方向付け機能を持つ基本的な構成ブロック(タイル)を設計します。

単純なタイルから複雑な経路を構築する

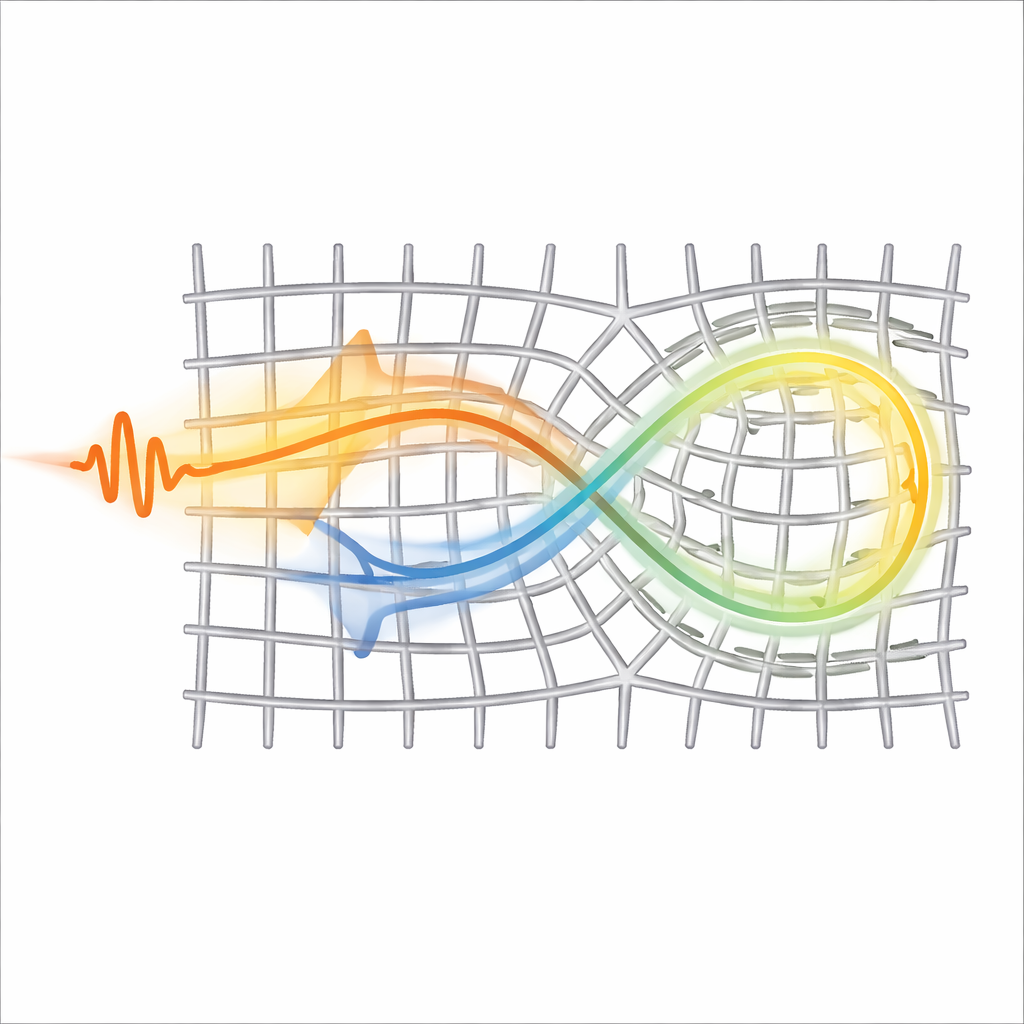

二つの主要なタイルが作られます。第一のタイルでは、中心の一点から発した波が分割され、各辺をまっすぐ通ってタイルを離れるように外向きに導かれます。第二のタイルでは、片側から広い波面として入ってきた波が滑らかに隣接する側へと向きを変えて出口から出るようになり、実質的に波を90度曲げます。タイルの境界に沿った単位セルの形状を一致させることで、これらのタイルはパズルのように組み合わせても波の流れを乱しません。限られた数のタイルを組み合わせるだけで、著者らは数万もの単位セルを含む複雑なレイアウトを比較的少ない計算努力で設計し、印象的なフィギュアエイトループや十字形の経路などを実現しました。

Figure 2
Figure 2.

シリコンウェーハから誘導波へ

これらの設計が実際に機能することを示すため、チームはマイクロチップ製造で用いられる手法に頼ります。彼らはフォトリソグラフィーと深堀り(ディープエッチング)を用いて、標準的なシリコン・オン・インシュレータ(SOI)ウェーハの薄い上層に勾配のある梁パターンを彫り込みます。基板下の犠牲層を除去すると、ウェーハ上の数センチ幅の領域にわたって、ドラムの膜のように張られた繊細な自由支持のシリコン薄膜が残ります。パルス状の赤外線レーザーが膜上の薄い金属コーティングを加熱して微小な機械パルスを引き起こし、敏感な光干渉計が表面の多くの点でサブナノメートルの精度で生じた運動を計測します。

設計に従う波を観測する

構造全体に渡って慎重に選んだライン上の測定は、波が設計どおりに振る舞うことを明らかにします。単一点で打ち上げられたパルスはフィギュアエイトの経路に沿って伝播し、周回して出発点に戻ります。梁を完全に解像するコンピュータシミュレーションは実験結果を反映しており、レイに基づく高速な設計手法が本質的な物理を捉えていることを確認します。注目すべきは、構造は特定の周波数向けに設計されているにもかかわらず、単位セルがその範囲で波に与える影響の類似性のおかげで、広い帯域にわたって誘導挙動が持続する点です。

チップ上で振動を制御する新たな手段

この研究は、複雑な波誘導材料をシリコンウェーハ上に直接設計・量産することが可能になり、数百万にも及ぶ精密に配列されたマイクロ構造を実現できることを示しています。専門外の読者にとっての要点は、振動を光ファイバーやレンズでの光とほぼ同じ柔軟さで形作れるようになり、そのうえチップという極めて小さなフットプリント内でそれが可能になったことです。スケーラブルな設計と製造の組合せは、振動から敏感な部品を隔離する、機械的信号を処理する、あるいは従来は捨てられていた振動エネルギーを回収するなど、アーキテクトされた材料を通じて波の流れをプログラムすることで実現する新しいオンチップツールをもたらします。

引用: Dorn, C., Kannan, V., Drechsler, U. et al. Graded phononic metamaterials based on scalable microfabrication and design. Nat Commun 17, 3192 (2026). https://doi.org/10.1038/s41467-026-69888-x

キーワード: フォノニック・メタマテリアル, 波の誘導, マイクロ製造, シリコンウェーハ, 機械的波動
