曲面閉じ込め再結晶による高スループットのキラル銅箔

左右の世界を生む金属のねじれ

生命にとって重要な多くの分子は、左手性と右手性という二つの形で存在し、体内で異なる振る舞いをします。これらの双子を見分けられる技術は、安全な医薬品、精密なセンサー、次世代電子機器の開発に不可欠です。本研究は、熱と慎重に曲げられた管という単純な手段だけで、表面自体が左手性または右手性をもつ銅の面を大量に作る方法を示しています。その結果、化学反応を選択的に誘導したり、グラフェンのような原子層材料にねじれを写し取ったりできる「手性を持つ」金属箔を簡便に得るルートが確立されます。

なぜ手性を持つ金属が重要か

化学や生物学において、手性（キラリティ）は薬が治療効果を持つか、有害になるかを左右することがあります。わずかな非対称性を持つ固体金属表面は、分子の一方の手を優先して選ぶことができ、触媒、センサー、電子スピンを制御するデバイスにとって有用です。これまで、そのような特別な金属表面を大面積で均一に作ることは困難でした。既存の方法はしばしばキラル分子をテンプレートに用いるか、表面制御と再現性が難しい微粒子を生成します。産業界では、明確に定義された手性表面を広い連続した金属シートとして、迅速かつ確実に作れる手法が求められていました。

銅を曲げて内部構造を再構築する

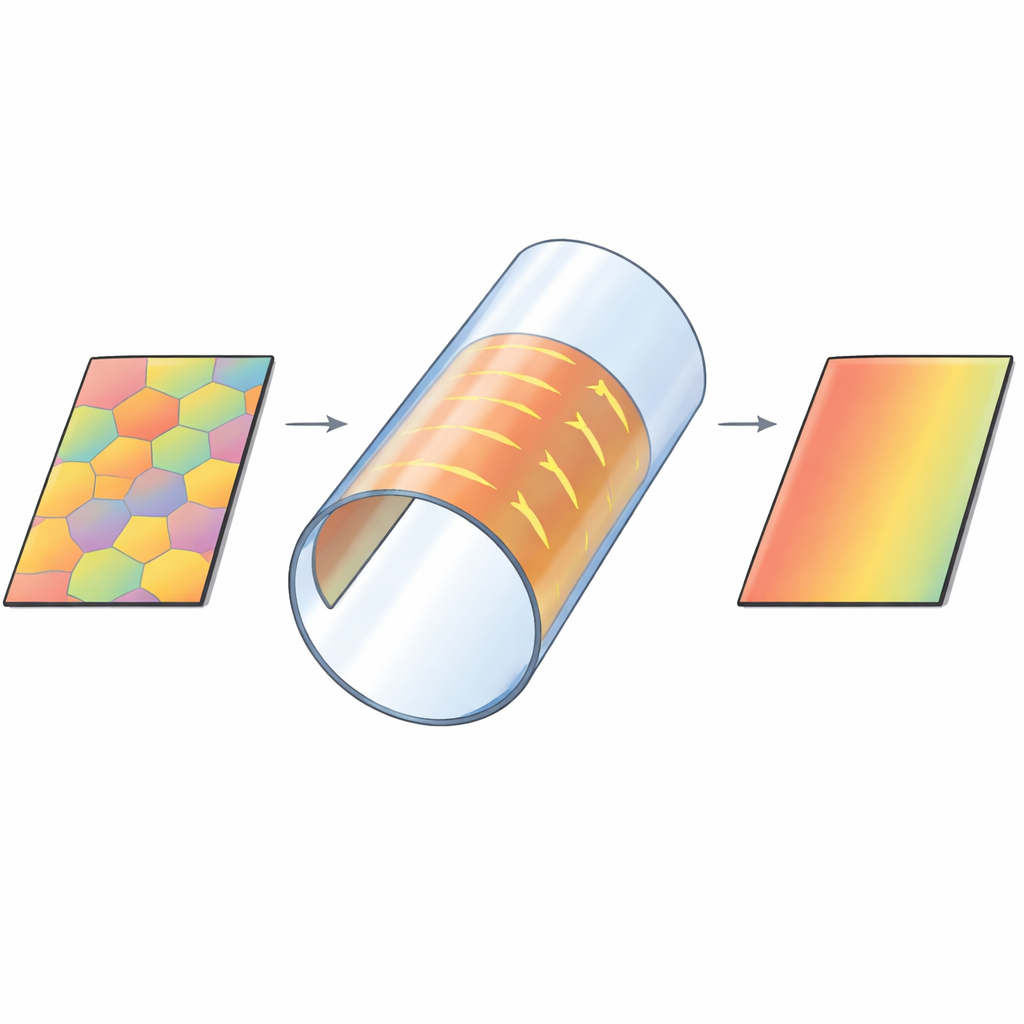

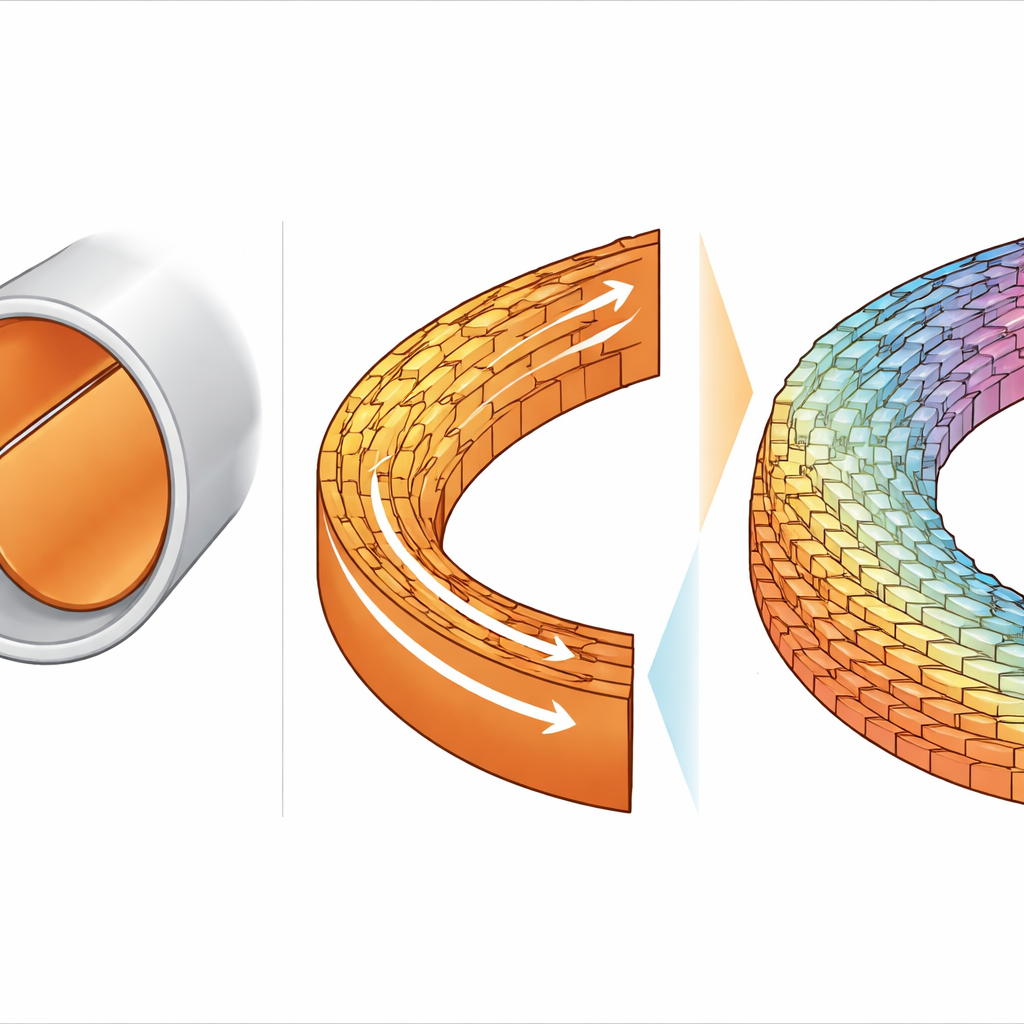

著者らは、銅箔を曲げた石英管の内部で高温に加熱するだけで、驚くべき内部再編が起きることを発見しました。初めは箔は異なる配向を持つ多数の小さな結晶粒でできていますが、曲面での閉じ込めと加熱によって、いくつかの有利な結晶粒が異常成長して箔全体を掃くように広がります。箔が管の弧に沿わなければならないため、成長する結晶は拡大とともに徐々に回転し、表面配向が片側から他側へ滑らかに変化する単一連続結晶が形成されます。箔を後で平らに戻すと、この回転はシート全体にわたる穏やかな勾配として現れ、表面の軽い酸化後には色の変化としても確認できます。

曲率を調整して手性をプログラムする

異なる直径の管を使って箔の曲げ強度を系統的に変えることで、表面配向が回転する角度を精密に調整できることを示しました。曲率が強いほど配向勾配は急になり、曲率が弱いとほぼ均一な単結晶に近づきます。詳細な電子回折測定により、制御された勾配は表面層だけでなく箔の全厚にわたって共有されていることが確認されました。原子スケールのモデルと顕微鏡観察では、表面に沿って進むにつれて原子段差の配列が左手性から右手性へ滑らかに切り替わり、その間には中間的な手性を示す領域が存在することが明らかになりました。言い換えれば、単一の曲面アニール箔は多様なキラル表面を境界なく繋いだ内蔵ライブラリになるのです。

マスタ箔からカスタム表面、キラルグラフェンへ

この勾配箔は単なる興味深い現象ではなく、マスターテンプレートとして機能します。任意の位置から切り出した小片を「シード」として通常の銅上に置いて再アニールすると、その正確な表面配向を持つ大きな単結晶箔を再生できます。これにより一つの勾配実験から多数の目的に合わせた手性表面を供給できます。研究者たちはまた、勾配箔をグラフェン成長の基板として用いました。グラフェンフレークの形状と配向は勾配に沿って予測可能に変化し、下地の銅の手性変化を反映していました。分光学的検査は、これらのグラフェン結晶の縁がキラルな性質を帯びることを示し、金属の手性が原子薄のオーバーレイヤーに伝播しうることを示唆します。

作動する触媒としての手性銅

これらの表面が実際の化学反応で左右を識別できるかを確かめるために、研究チームは代表的なキラルアルコールの酸化反応を触媒しました。類似の非手性銅表面と比べて、手性箔は一方の鏡像体が過剰に残る結果をもたらし、真の不斉触媒挙動を示しました。この最初の実証における選択性の度合いは控えめですが、銅表面に内在するねじれだけで追加のキラル分子なしに化学反応の偏りを生じさせうるという直接的な証拠を提供します。

設計可能なねじれへのスケーラブルな道

この研究は、曲面閉じ込め再結晶が金属箔の配向と手性を「プログラム」する強力でスケーラブルな手段であることを確立しました。閉じ込め管や円錐の形状を調整し、適切な出発結晶を選べば、製造者は大面積にわたってほぼ任意の表面配向──したがって手性──を生み出すことが可能です。こうした設計銅箔は、キラル触媒の探索を加速し、ロール・トゥ・ロールでのキラル膜や電子デバイスの製造を可能にし、キラルな二次元材料の成長のための多用途基盤を提供します。専門外の読者に向けた要点は、金属を曲げて加熱するという単純な操作が、その表面に制御可能なねじれを符号化し、左右の性質が重要なあらゆる場面に新たな可能性を開く、ということです。

引用: Huang, D., Li, Z., Duan, Y. et al. High-throughput chiral copper foils by curved-surface confinement recrystallization. Nat Commun 17, 2796 (2026). https://doi.org/10.1038/s41467-026-69862-7

キーワード: キラル銅表面, 曲面アニール, 単結晶金属箔, キラル触媒, グラフェンエピタキシー
