超広帯域・高出力エルビウムドープ集積レーザーのウェハ規模製造

小さなチップ、大きな光

レーザーは現代技術の目に見えない立役者であり、高速インターネット、精密センシング、航法、医用画像などを静かに支えている。しかし、安定性と低雑音で最良とされるレーザーは従来、量産が難しいかさばる繊細なファイバー系の装置に収められてきた。本論文は、研究者たちがそのファイバー級の性能をシリコンチップ上に移植する方法を示している。しかも標準的な半導体工場の工程に収まるプロセスで、超安定レーザーをコンピュータプロセッサのように大量生産しやすくする可能性がある。

ファイバーレーザーの縮小が重要な理由

数十年にわたり、エルビウムドープファイバーレーザーは極めて純度が高く安定した光の金標準であり、長距離ファイバーセンシング、ジャイロスコープ、フリースペース通信、光格子時計といった用途で不可欠だった。その秘訣はエルビウムイオンにあり、低雑音で温度変動に強い穏やかな増幅媒質として働く。問題は、これらのレーザーが長いガラスファイバーを慎重に巻いて組み立てる必要があり、研究室では優れる一方で産業用途には扱いにくく高価だという点だ。同等の光源を平坦なチップ上に置ければ、サイズの縮小、コスト低減、ほかのフォトニクスや電子部品との統合が容易になるが、これまでの試みは性能が不足するか、大規模生産が難しいものだった。

ウェハ規模で高性能レーザーを作る

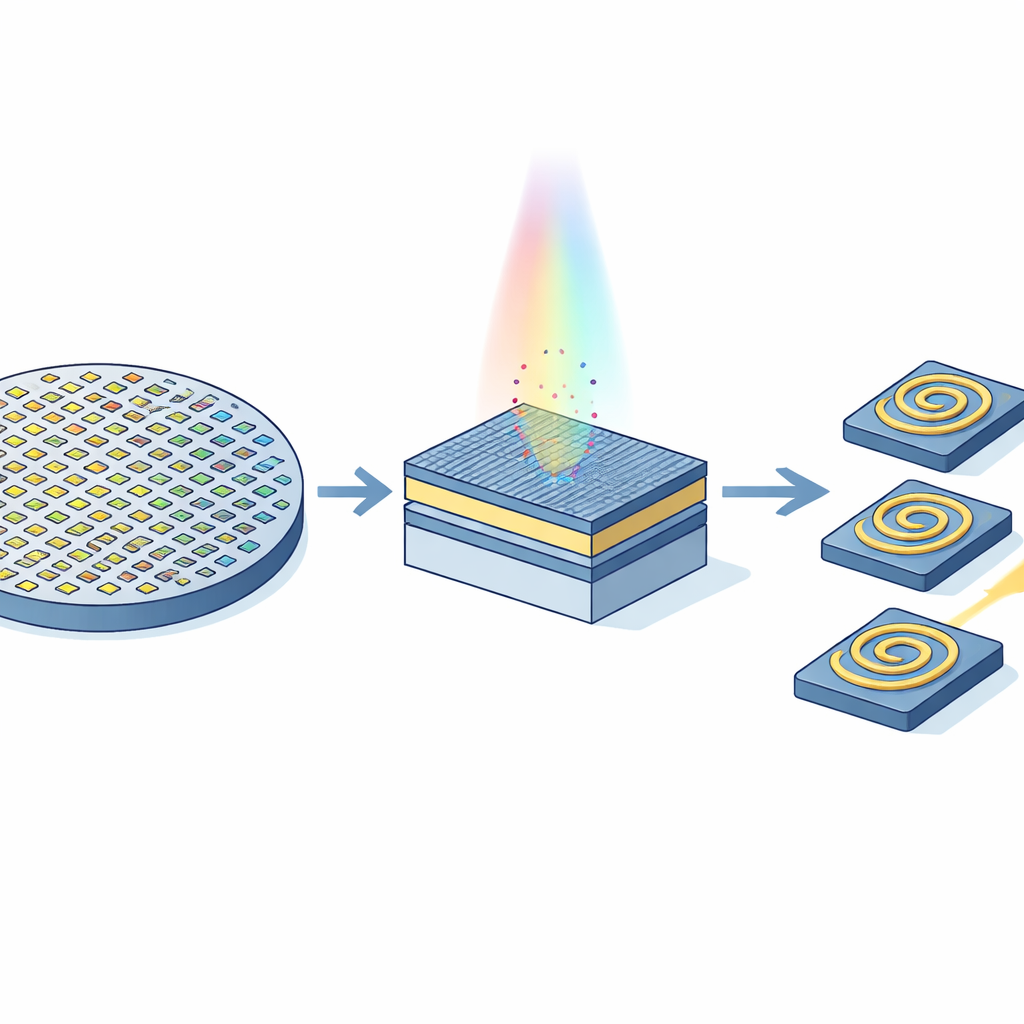

著者らは、チップ上の光導波構造を再設計することで重要な製造上のボトルネックを解決した。エルビウムを注入するために非常に高エネルギーのイオンビームを必要とする厚い導波路を用いる代わりに、わずか200ナノメートルの高さしかない非常に薄い窒化ケイ素（Si₃N₄）導波路を採用した。この単純な形状変更により、必要な注入エネルギーは500keV未満に下がり、既存の300ミリメートル級工業用イオンインプランター（半導体ファブで一般的に使われている）を利用できるようになった。超低損失の窒化ケイ素回路をフルウェハで用意し、増幅が必要な箇所に選択的にエルビウムを注入し、ガラスクラッドを付加して微小な金属ヒーターを集積する。結果として、各チップ約0.4 × 1.0 cmの同一で小型のレーザーチップがウェハ上に高スループットで生産され、従来の高エネルギー手法で問題になっていた導波路損傷を回避できた。

チップレーザーの動作原理

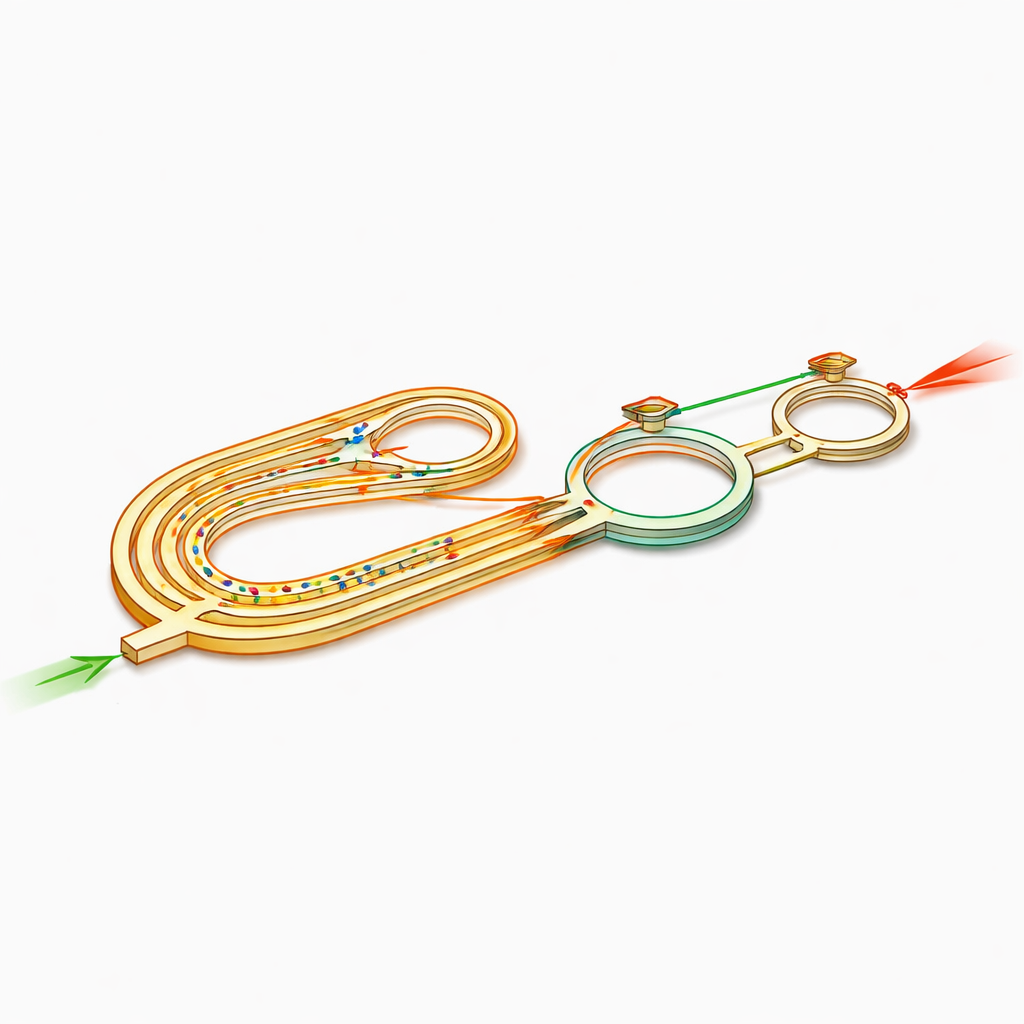

各チップ内部では、レーザーは精密に設計された光学ループとして構築されている。長いスパイラル状のエルビウムドープ導波路が利得を提供し、二つのわずかに異なるリング共振器が「ベルニエ」フィルターとして連携し、一度に一つの狭い波長を選び出す。可変のループ型ミラーがレーザーキャビティを定義し、どれだけの光をフィードバックして有用な出力として取り出すかを制御できる。チップは1480ナノメートルのポンプレーザーで励起され、チップ端から直接結合するかファイバー経由で供給されてエルビウムイオンを励起し、通信のCおよびL帯（概ね1530–1620 nm付近）の光を増幅する。マイクロヒーターで局所温度をわずかに変えるとリングやミラーの共振がシフトし、単一でクリーンなスペクトルラインを保ちながら広い範囲で発振波長を調整できる。

出力、純度、安定性

小さなフットプリントにもかかわらず、これらのチップレーザーは多くの市販システムと競合、あるいは凌駕する性能を示す。CおよびL帯で91ナノメートルにわたってチューニングでき、ファイバー結合出力は最大47.6ミリワット、非常に狭い固有線幅はわずか78.5ヘルツと、通常ははるかに大きな装置に関連付けられるスペクトル純度を達成している。デバイスは強度雑音および周波数雑音が非常に低く、最先端のファイバーレーザーと同等かそれ以上の性能を示す。エルビウムの内部エネルギー準位は振動や熱から比較的遮蔽されているため、これらのレーザーは125°Cまで動作し、出力はわずかな変化にとどまるほか、周波数ドリフトは6時間で15メガヘルツ未満に収まる。意図的な逆反射での試験でも設計は光フィードバックに非常に寛容であり、大型のアイソレータを必要とする頻度を減らせる。

将来技術への意味

専門外の読者にとっての主たるメッセージは、著者らが研究室級で扱いにくいレーザーを性能を損なうことなくウェハのように量産可能な形に変えたという点だ。ファウンドリ対応の窒化ケイ素プラットフォームを、精密に設計したエルビウム注入と巧妙な共振器設計と組み合わせることで、明るくチューナブルで極めて安定したレーザーを実現し、厳しい環境で動作し得るうえにスケール生産が可能になった。これにより、精密センシング、LiDAR、高度通信などでチップ上に「完璧な」レーザーを組み込めることが手頃なコストで実現し、多くの応用分野に変革をもたらす道が開かれるだろう。

引用: Ji, X., Yang, X., Liu, Y. et al. Wafer-scale manufacturing of ultra-broadband, high-power erbium-doped integrated lasers. Nat Commun 17, 3722 (2026). https://doi.org/10.1038/s41467-026-69787-1

キーワード: 集積レーザー, 窒化ケイ素フォトニクス, エルビウムドープデバイス, ウェハ規模製造, 通信帯域光源
