Maschere Derivate da Template per 4D-STEM

Vedere gli Atomi in Quattro Dimensioni

I moderni accumulatori e i materiali intelligenti funzionano grazie a processi che avvengono su scala atomica, ma osservare effettivamente quegli atomi è sorprendentemente difficile. Questo studio presenta un nuovo modo per estrarre immagini più chiare e informative da una tecnica microscopica potente chiamata 4D-STEM, aiutando gli scienziati a individuare anche gli atomi più leggeri all’interno di cristalli e batterie complesse.

Perché le Immagini Tradizionali Perdono Atomi Importanti

I microscopi elettronici a trasmissione per scansione costruiscono immagini sparando elettroni attraverso una sottilissima fetta di materiale e rilevando come vengono diffusi. I rivelatori tradizionali trasformano tutti quegli elettroni diffusi in un unico valore di luminosità per ogni punto, il che funziona bene per atomi pesanti come ferro o piombo. Gli atomi più leggeri, come litio o ossigeno, però, possono essere quasi invisibili, specialmente in campioni più spessi, perciò dettagli rilevanti per la prestazione delle batterie o il comportamento elettrico si perdono facilmente.

Che Cosa Rende Diverso il 4D-STEM

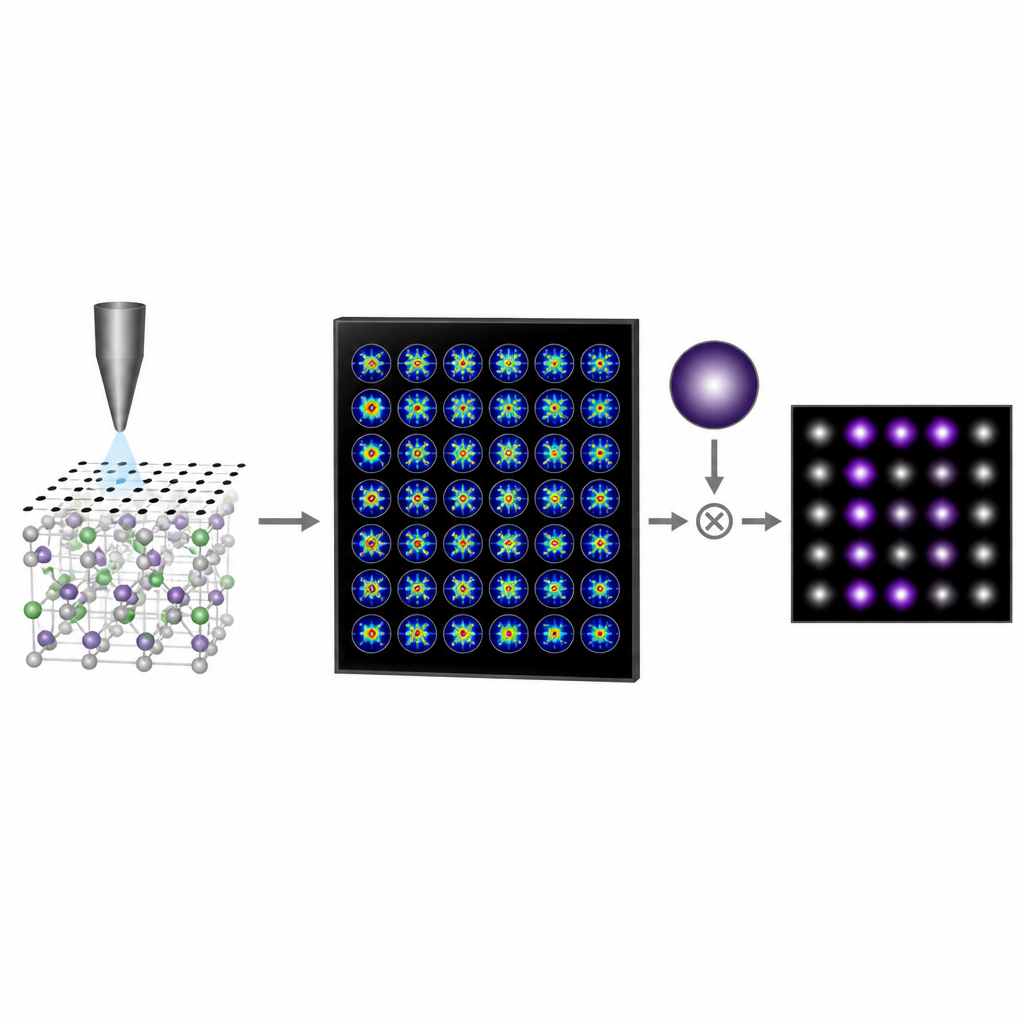

I nuovi rivelatori veloci possono registrare un pattern di diffrazione completo in ogni posizione della sonda mentre il fascio scansiona il campione. Il risultato è un insieme di dati quadridimensionali: per ogni punto nell’immagine c’è un pattern bidimensionale che mostra dove gli elettroni sono andati nel rivelatore. Ogni intensità registrata appartiene sia a una posizione nello spazio reale sia a un punto nello spazio di diffrazione. La sfida non è più raccogliere abbastanza informazioni, ma decidere come combinare tutte queste piccole misure in un’immagine chiara e significativa.

Lasciare che un Template Guida i Dati

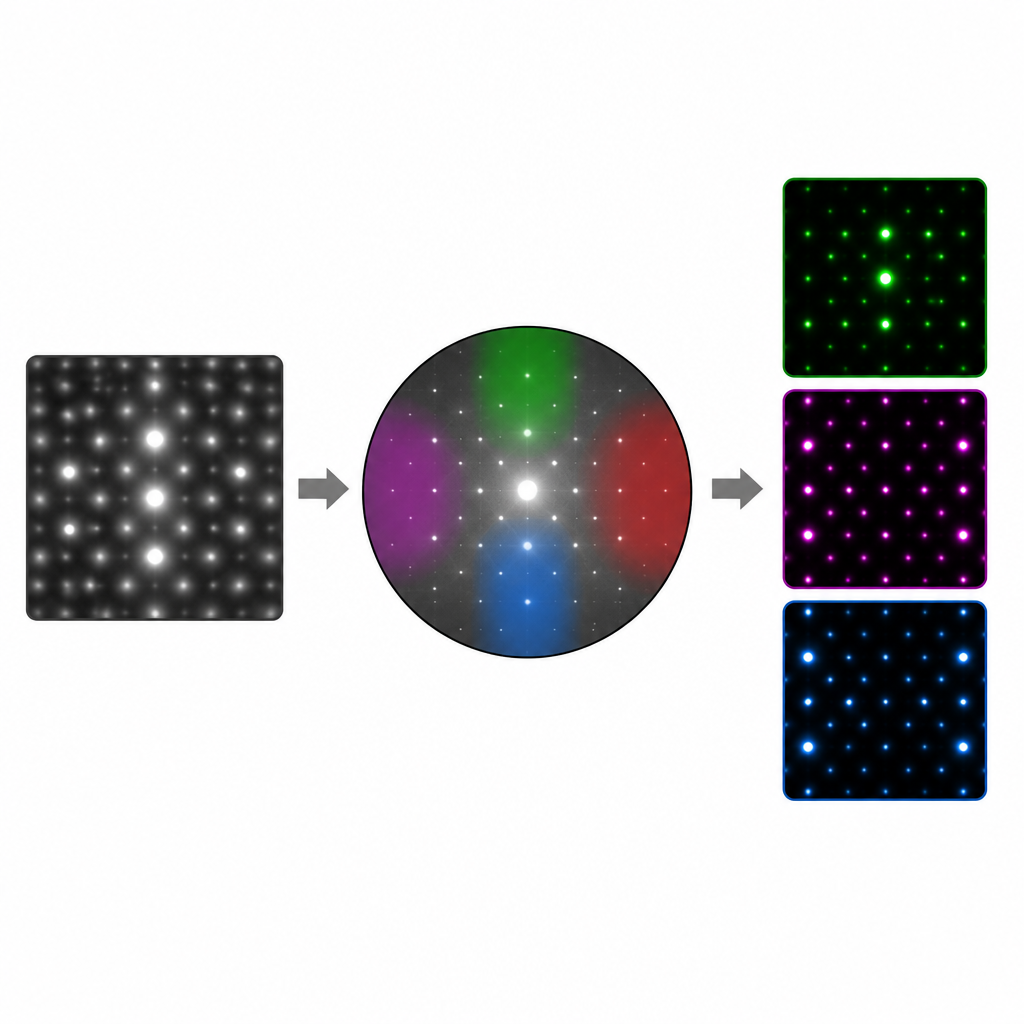

Gli autori propongono una strategia semplice ma potente: partire da un’immagine approssimativa di ciò che interessa e poi lasciare che i dati indichino quali parti dei pattern di diffrazione sono più importanti. Prima creano un template nello spazio reale, per esempio una mappa che segna dove si trovano le colonne di ossigeno o litio in un’immagine STEM iniziale. Calcolano quindi quanto il segnale di ogni pixel del rivelatore, lungo la scansione, corrisponda a quel template, utilizzando una misura standard di correlazione. Il risultato è una maschera pesata nello spazio di diffrazione che illumina i pixel che portano informazioni utili e attenua quelli dominati dal rumore o da scattering non correlato.

Isolare Atomi Specifici in Materiali Reali

Quando questa maschera derivata dal template viene riapplicata ai dati 4D-STEM, genera una nuova immagine altamente sensibile agli atomi scelti. Nel fosfato di ferro-litio, un comune catodo per batterie, il metodo separa chiaramente le immagini di ferro, fosforo, ossigeno e persino sottili colonne di litio in un campione di circa 70 nanometri di spessore, dove altre tecniche avanzate faticano. La stessa idea funziona in un caso più complesso: il confine tra due domini nel titanato di piombo, un cristallo ferro-elettrico. Costruendo template da una piccola regione ben comportata, il gruppo recupera le posizioni dell’ossigeno e sottili spostamenti atomici lungo tutta la parete di dominio, rivelando come le distorsioni locali si collegano alla polarizzazione elettrica.

Perché Questo Importa per Studi Futuri

Per un non specialista, il punto chiave è che il microscopio raccoglie già informazioni ricche; il trucco è imparare a chiedere l’immagine giusta. Questo lavoro mostra che utilizzando un’ipotesi informata su dove dovrebbero trovarsi certi atomi come guida, gli scienziati possono progettare automaticamente il modo migliore di processare i dati 4D-STEM. L’approccio è computazionalmente contenuto, funziona bene per campioni troppo spessi per alcune tecniche concorrenti e può essere messo a punto per evidenziare tipi atomici specifici o difetti. In termini pratici, offre una finestra più chiara su come gli atomi sono disposti nei materiali per batterie e negli ossidi funzionali, aiutando a collegare la struttura atomica alle prestazioni nel mondo reale.

Citazione: Xie, Y., Moynihan, E., Alexe, M. et al. Template-Derived Masks for 4D-STEM. Commun Mater 7, 124 (2026). https://doi.org/10.1038/s43246-026-01134-9

Parole chiave: 4D-STEM, microscopia elettronica, batterie al litio, imaging atomico, difetti nei cristalli
