Pacchetto di apprendimento automatico basato sulla fisica per sondare la concentrazione in regime diffusivo nei dispositivi microfluidici

Osservare la chimica in miniatura in azione

Quando i liquidi scorrono attraverso i pori microscopici delle rocce, possono trasportare inquinanti, immagazzinare anidride carbonica o isolare rifiuti nucleari. Gli scienziati usano chip microfluidici—dispositivi piccoli e trasparenti che imitano le rocce porose—per osservare questi processi mentre avvengono. Ma sebbene le videocamere possano catturare immagini suggestive della crescita dei cristalli e dell’intasamento dei pori, non mostrano direttamente come le sostanze disciolte si muovano e si accumulino nei canali. Questo articolo presenta un nuovo pacchetto software che trasforma le immagini di questi chip in mappe quantitative rapide delle concentrazioni chimiche, aiutando i ricercatori a vedere l’invisibile e a intervenire sugli esperimenti in tempo reale.

Dalle immagini alle mappe di concentrazione nascoste

Gli autori affrontano un collo di bottiglia pratico nella microfluidica moderna: come misurare le concentrazioni variabili di sostanze disciolte su un chip complesso senza aggiungere sensori lenti o invasivi. Tradizionalmente, gli scienziati eseguono simulazioni numeriche dettagliate, che funzionano come sonde virtuali. Queste simulazioni sono accurate ma estremamente dispendiose in termini di tempo e richiedono una preparazione manuale meticolosa di ogni immagine. Il nuovo pacchetto sostituisce gran parte di questo lavoro pesante con un approccio di apprendimento automatico informato dalla fisica. Riceve immagini ottiche microscopiche ordinarie e condizioni fisiche e prevede rapidamente come le diverse specie disciolte sono distribuite nello spazio e nel tempo, oltre a stimare la loro velocità di diffusione e i punti in cui è probabile la formazione di cristalli solidi.

Tre passaggi intelligenti invece di un unico grande azzardo

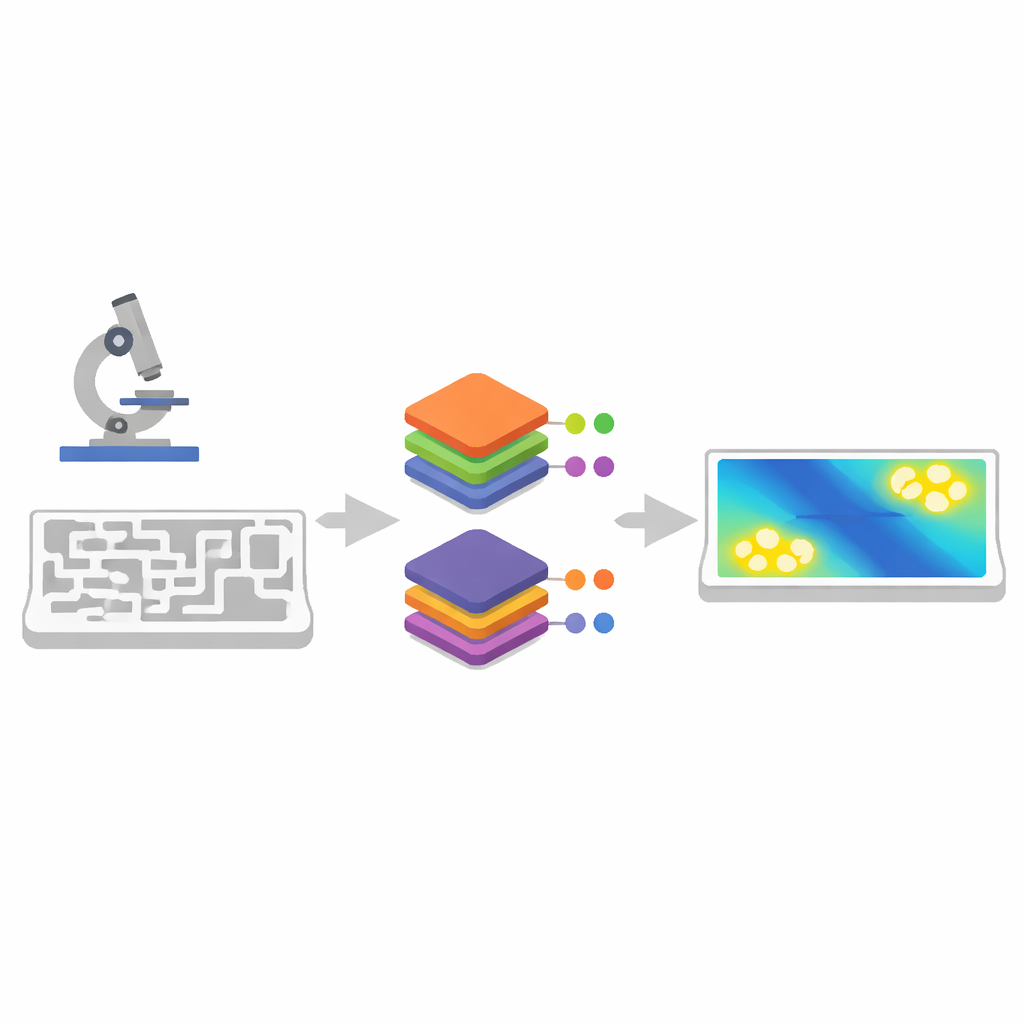

Piuttosto che affidarsi a una singola rete neurale opaca, il pacchetto imita il consueto flusso di lavoro di modellazione in tre passaggi trasparenti. Per prima cosa, un modello U-Net—un tipo di rete per segmentazione delle immagini—converte le immagini a colori grezze del microscopio in mappe semplici in bianco e nero che distinguono i granuli solidi dallo spazio poroso. Questo elimina la necessità di tracciare manualmente ogni contorno dei granuli. In secondo luogo, un autoencoder convoluzionale comprime queste immagini binarie in un insieme compatto di numeri che conservano la geometria essenziale. Produce inoltre molti schemi di porosità aggiuntivi realistici, ampliando il set di addestramento senza altri esperimenti o lavoro manuale.

Incorporare la fisica per velocità e fiducia

Il passaggio finale utilizza una tecnica chiamata metodo delle basi ridotte non intrusivo. Invece di trattare il sistema come una scatola nera, questo metodo parte da simulazioni fisiche complete basate sull’approccio Lattice–Boltzmann—equazioni ben consolidate per come le particelle diffondono attraverso strutture complesse. Da queste simulazioni, il metodo estrae un piccolo insieme di pattern di base che descrivono il comportamento tipico dei campi di concentrazione. Una rete neurale leggera impara quindi solo come la geometria compressa, il tempo e le condizioni fisiche si combinano per pesare questi pattern. Questa progettazione mantiene intatta la fisica di base riducendo drasticamente i tempi di calcolo: una volta addestrato, il pacchetto può sostituire simulazioni che richiederebbero molte ore su un supercomputer con previsioni calcolate in una frazione di secondo su un portatile.

Test su chip simili a rocce in evoluzione e su chip uniformi

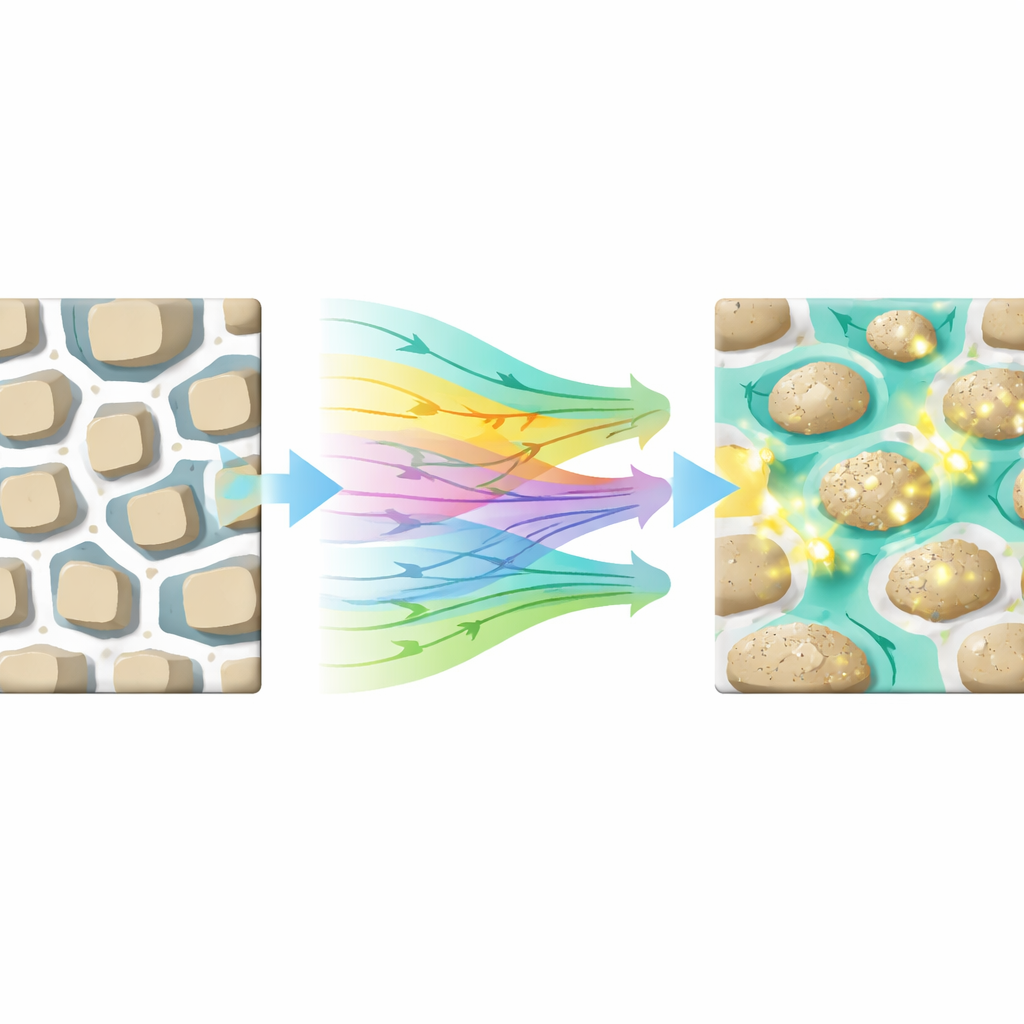

Per dimostrare il pacchetto, il team ha studiato due esperimenti microfluidici in cui soluzioni contenenti stronzio e solfato si mescolano e formano cristalli di celestina (SrSO₄). Un chip imitava una roccia naturale con granuli irregolari; l’altro usava un motivo regolare di granuli circolari. In entrambi i casi, immagini ottiche ripetute hanno catturato come i pori si intasavano lentamente durante la crescita dei cristalli. Usando solo una manciata di immagini segmentate manualmente per l’addestramento, l’U-Net e l’autoencoder hanno raggiunto accuratezze di segmentazione superiori al 97–99%. I modelli a basi ridotte hanno poi riprodotto i risultati delle simulazioni complete per la diffusione dei traccianti e per quattro diverse specie ioniche con errori minimi, risultando più veloci delle simulazioni originali di centomila fino a un milione di volte.

Indicare dove cresceranno i prossimi cristalli

Dotato di previsioni rapide delle concentrazioni, il pacchetto può calcolare un indice di saturazione—una misura del fatto che le condizioni locali favoriscano la crescita cristallina. Gli autori lo hanno usato per prevedere, con un anticipo di dieci minuti, dove sarebbero apparsi nuovi cristalli di celestina o dove quelli esistenti si sarebbero sviluppati in entrambi i chip. Le regioni segnalate come sovrasature dal modello corrispondevano strettamente ai punti dove, in seguito, sono emersi nel microscopio nuovi cristalli luminosi. Allo stesso tempo, il pacchetto ha stimato come la facilità complessiva di diffusione attraverso il chip cambiasse man mano che i pori si intasavano, fornendo un ponte tra la struttura microscopica e le proprietà di trasporto macroscopiche.

Perché questo conta per gli esperimenti futuri

In termini semplici, questo lavoro trasforma i chip microfluidici in esperimenti più intelligenti e parzialmente digitali. Combinando apprendimento automatico e intuizione fisica, il pacchetto offre ai ricercatori un modo per “vedere” i campi di concentrazione e i potenziali punti di precipitazione quasi alla stessa velocità con cui vengono registrate le immagini, senza rinunciare all’interpretabilità. Questo apre la strada a veri e propri doppioni digitali dei sistemi microfluidici: copie virtuali che corrono in parallelo agli esperimenti reali e suggeriscono quando cambiare le condizioni, dove concentrare sorgenti di imaging avanzate e come le strutture di porosità in evoluzione influenzino il flusso e le reazioni. Pur essendo i risultati attuali focalizzati su reazioni guidate dalla diffusione, lo stesso approccio potrebbe in futuro aiutare a progettare e controllare un’ampia gamma di processi lab-on-a-chip, dallo stoccaggio del carbonio alla bonifica delle acque sotterranee.

Citazione: Santoso, R., Yang, Y., Lönartz, M. et al. Physics-based machine learning toolbox for probing concentration under diffusive regime in microfluidics devices. Commun Phys 9, 106 (2026). https://doi.org/10.1038/s42005-026-02590-y

Parole chiave: microfluidica, apprendimento automatico basato sulla fisica, mezzi porosi, precipitazione cristallina, doppio digitale
