Metasuperficie ibrida a risonanza di Fano per il rilevamento di anidride carbonica a lunghezze d’onda delle telecomunicazioni

Perché ridurre le dimensioni dei sensori di CO₂ è importante

L’anidride carbonica non è solo un argomento climatico; influisce anche sulla qualità dell’aria nelle nostre case, uffici e fabbriche, e può persino segnalare cibi avariati. I rivelatori di CO₂ odierni sono spesso ingombranti o difficili da integrare nei minuscoli chip ottici che instradano i dati su Internet. Questo articolo presenta un nuovo modo di costruire un sensore di CO₂ molto piccolo e a basso costo che funziona alle stesse lunghezze d’onda usate nelle comunicazioni in fibra ottica, indicando la strada verso monitor compatti su chip per la qualità dell’aria e i sistemi industriali.

Una piccola superficie strutturata che doma la luce

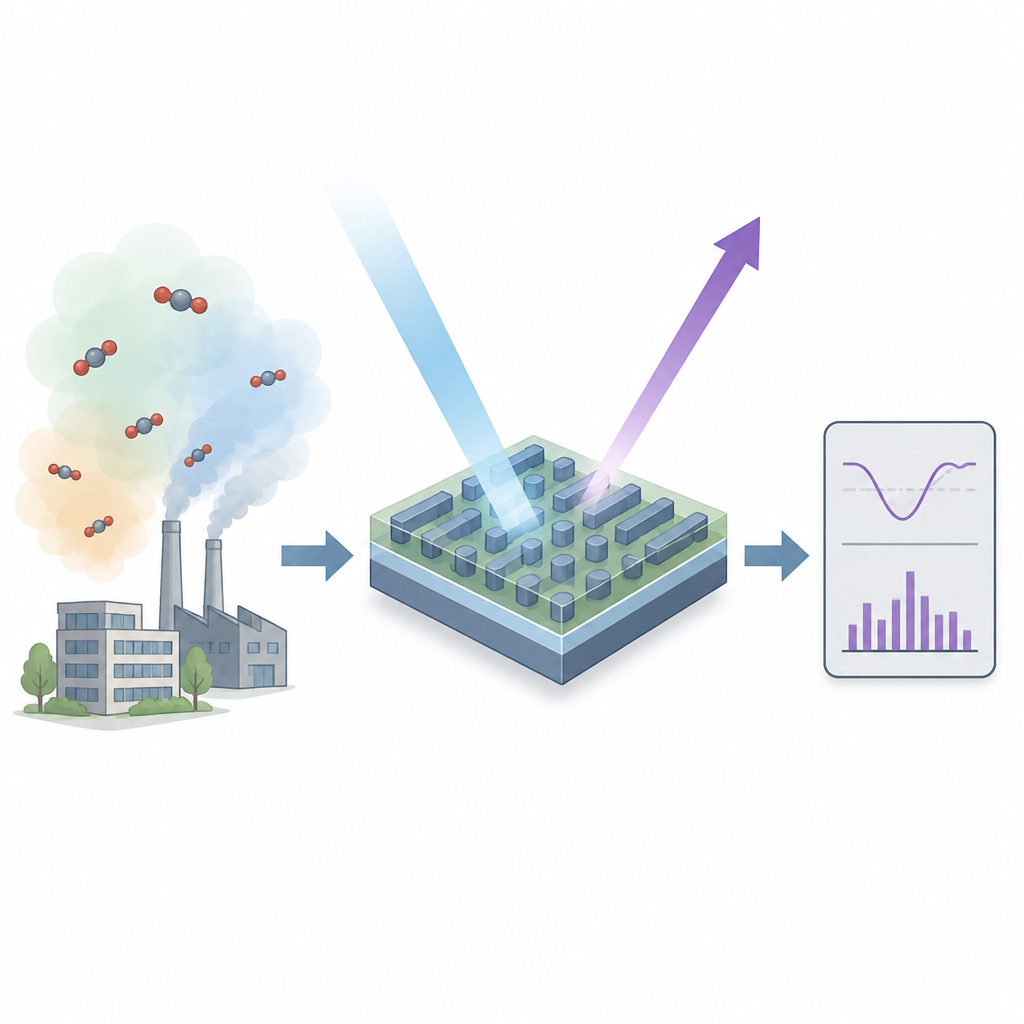

Al cuore del dispositivo c’è una metasuperficie, un chip piatto coperto da un motivo accuratamente disposto di nanostrutture in silicio. Si tratta di dischi e barre minuscoli, di alcune centinaia di nanometri, che agiscono come antenne in miniatura per la luce. Quando la luce di un colore specifico colpisce questo motivo, disco e barra interagiscono creando una caratteristica spettrale molto netta nota come risonanza di Fano, che appare come una stretta tacca e picco nella luce riflessa. Poiché la metasuperficie è completamente realizzata in silicio su vetro, evita le perdite energetiche comuni nei progetti a base di metallo ed è compatibile con la produzione standard dei chip.

Un rivestimento intelligente che cattura la CO₂

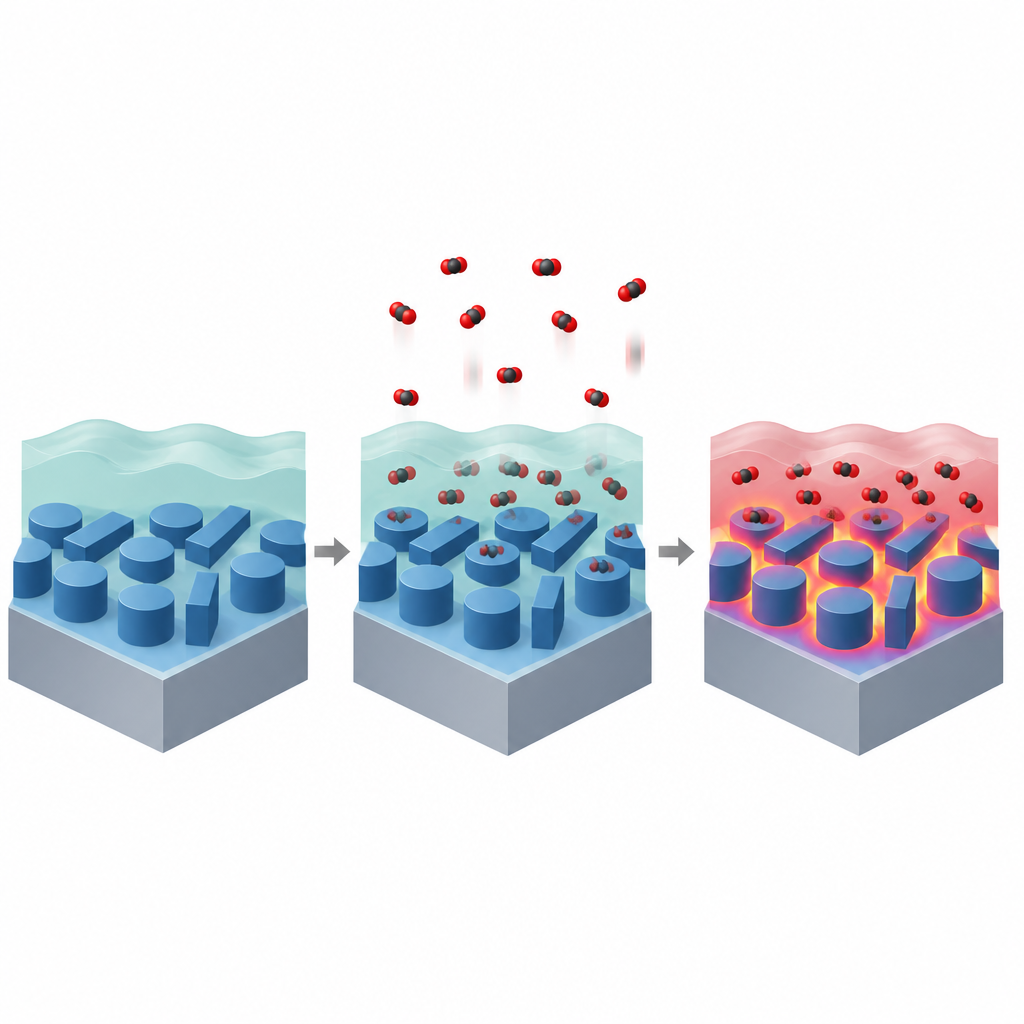

Per far sì che la metasuperficie risponda specificamente alla CO₂, gli autori rivestono e riempiono gli spazi fra le nanostrutture in silicio con un polimero chiamato poli(esametilene biguanide), o PHMB. Questo materiale contiene gruppi chimici che reagiscono reversibilmente con la CO₂ a temperatura ambiente e pressione ordinaria, formando complessi caricati all’interno del film. Quando le molecole di CO₂ vengono assorbite, cambia la distribuzione di carica nel polimero, il che a sua volta altera leggermente il suo indice di rifrazione, una misura di quanto devia la luce. Poiché il campo ottico della risonanza di Fano è fortemente concentrato negli spazi riempiti di PHMB, anche lievi variazioni di indice dovute a piccoli cambiamenti nella concentrazione di CO₂ possono spostare in modo apprezzabile la lunghezza d’onda della risonanza.

Regolare la geometria per segnali netti e sensibili

I ricercatori utilizzano simulazioni al computer per perfezionare la disposizione di disco e barra, in particolare la piccola fessura tra di essi. Rompendo la simmetria tra le due fessure favoriscono una modalità “scura” della struttura che non irradia fortemente verso l’esterno ma si accoppia a una modalità “luminosa” che lo fa. Questa interazione sopprime fortemente la perdita di energia per semplice radiazione e produce una risonanza estremamente stretta intorno a 1,55 micrometri, una lunghezza d’onda chiave per le telecomunicazioni dove sia il silicio sia il PHMB sono quasi trasparenti. Per una dimensione di gap ottimizzata ottengono un fattore di qualità dell’ordine delle ottantamila, il che significa che la risonanza è sia stretta sia stabile, pur mostrando una variazione utile della luce riflessa quando le condizioni cambiano.

Come i livelli di CO₂ spostano la luce

Usando dati misurati che collegano la concentrazione di CO₂ all’indice di rifrazione del PHMB, il team modella come la lunghezza d’onda della risonanza si sposti con l’assorbimento di gas. All’aumentare della CO₂ l’indice del polimero diminuisce leggermente, portando a uno spostamento verso il blu della risonanza. In un intervallo pratico di concentrazioni di alcune centinaia di parti per milione, il progetto raggiunge una sensibilità in lunghezza d’onda di circa 45 picometri per ppm di CO₂, equivalente a circa 212 nanometri per unità di variazione dell’indice di rifrazione. Regolando lo spessore dello strato di PHMB, migliorano ulteriormente l’interazione tra la luce guidata e il polimero, portando la sensibilità all’indice di rifrazione fino a 312 nanometri per unità di indice, mentre una figura di merito di 12.500 indica una combinazione molto favorevole di nitidezza e reattività.

Bilanciare velocità, robustezza e praticità

Strati di polimero più spessi migliorano la sensibilità ma rallentano il tempo di diffusione della CO₂ dentro e fuori, e possono rendere più difficile azzerare completamente il sensore tra una misura e l’altra. Gli autori discutono questo compromesso usando modelli di diffusione e esperimenti precedenti, stimando tempi di risposta da meno di un minuto a qualche minuto a seconda dello spessore. Confrontano inoltre il loro progetto con altri sensori di gas ottici, incluse metasuperfici a base metallica e dispositivi nell’infrarosso medio sintonizzati sulle linee di assorbimento della CO₂. Sebbene alcune alternative raggiungano una sensibilità grezza maggiore, spesso soffrono di perdite più elevate, configurazioni più ingombranti o minore compatibilità con circuiti fotonici integrati. La metasuperficie completamente in silicio rivestita di PHMB si distingue per la combinazione di elevato fattore di qualità, forte selettività e funzionamento alle lunghezze d’onda standard delle telecomunicazioni.

Cosa significa per il rilevamento quotidiano

In termini semplici, il lavoro mostra come un chip piatto a base di silicio rivestito con un polimero che ama la CO₂ possa trasformare piccole variazioni nella concentrazione del gas in precisi spostamenti cromatici della luce. Poiché il sensore opera alle stesse lunghezze d’onda già utilizzate per trasportare dati nelle fibre ottiche, in linea di principio può essere integrato in circuiti fotonici compatti per edifici intelligenti, sicurezza industriale o monitoraggio ambientale. Con la sua alta sensibilità, bassa perdita e fabbricazione semplice, questo approccio basato su metasuperfici offre una strada promettente verso reti dense di sensori di CO₂ che un giorno potrebbero aiutare a tracciare e gestire l’aria in cui viviamo e lavoriamo.

Citazione: Salama, N.A., Swillam, M.A. Fano-resonant hybrid Metasurface for Carbon Dioxide sensing at telecommunication wavelengths. Sci Rep 16, 16138 (2026). https://doi.org/10.1038/s41598-026-53746-3

Parole chiave: rilevamento anidride carbonica, sensore metasuperficie, lunghezza d’onda per telecomunicazioni, fotonică su silicio, polimero PHMB
