Antenn a MIMO compatta a quattro porte con risonatore dielettrico e isolamento intrinseco per reti 5G sub-6 GHz

Perché questa antenna compatta è importante

Con la diffusione del 5G su telefoni, router domestici e dispositivi smart, cresce la necessità di trasferire più dati, rimanere connessi in ambienti affollati e mantenere profili sottili. Questo studio descrive una nuova disposizione di antenna compatta che aiuta i futuri dispositivi 5G sub-6 GHz a comunicare più chiaramente in spettri affollati senza ricorrere a componenti ingombranti aggiuntivi, rendendola interessante per dispositivi compatti e punti di rete indoor.

Condividere lo spettro senza diafonia

I dispositivi wireless moderni spesso impiegano più antenne simultaneamente, uno schema noto come MIMO, per inviare e ricevere flussi di dati separati sullo stesso canale. Un problema comune è che, quando le antenne sono ravvicinate, tendono a interferire tra loro, come persone che parlano sovrapposte in una stanza piccola. I progettisti aggiungono di solito strutture metalliche o incisioni speciali nella scheda per ridurre questa diafonia, ma queste soluzioni possono aumentare le dimensioni, complicare la costruzione o ridurre la stabilità.

Un diverso tipo di blocco antenna

Il team ha basato il progetto su antenne a risonatore dielettrico, piccoli blocchi ceramici che guidano le onde radio senza usare grandi superfici metalliche. Questi blocchi dissipano meno energia in calore e possono sostenere diversi pattern d'onda interni. Nel nuovo design, ogni blocco è montato su una scheda circuitale standard ed eccitato tramite un'apertura sagomata nello strato di massa metallico sottostante. Sintonizzando questa fessura a forma di croce e le dimensioni del blocco, l'antenna supporta in modo naturale due bande utili del 5G intorno a 3,5 e 3,9 gigahertz, il tutto in un'area sufficientemente piccola per dispositivi con vincoli di spazio.

Quattro antenne che lavorano insieme

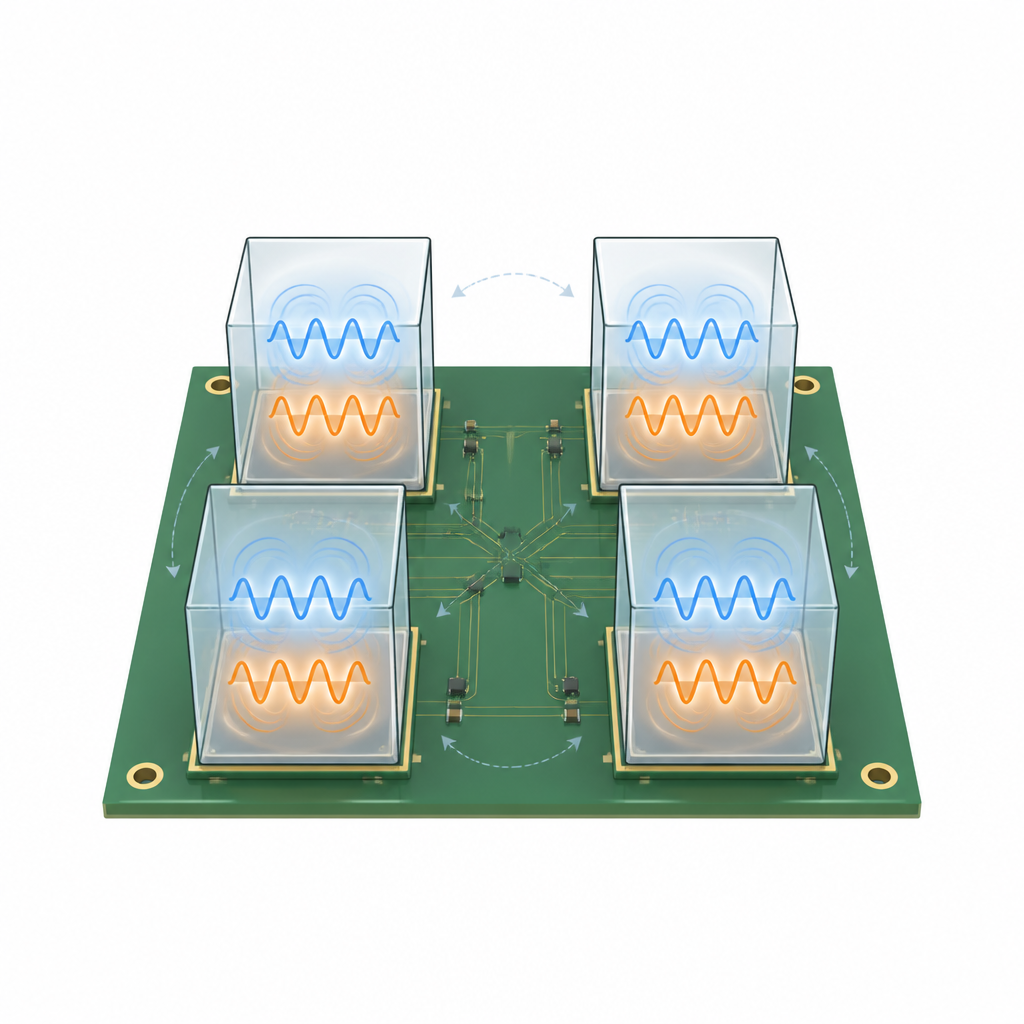

Quattro blocchi antenna identici sono quindi disposti a formare un quadrato per creare una configurazione MIMO a quattro porte. Invece di usare componenti di isolamento aggiuntivi, gli autori si affidano al comportamento delle onde all'interno di ogni blocco e al loro posizionamento reciproco. Diversi pattern d'onda nelle due bande operative aiutano a impedire che i segnali di una porta trapelino nelle altre, mentre la disposizione fisica riduce le onde superficiali sulla scheda stessa. Misure in camera anecoica mostrano che i segnali provenienti da una porta arrivano alle altre con meno di un centesimo della loro intensità, un livello di isolamento migliore rispetto a molti progetti precedenti che richiedevano accorgimenti hardware aggiuntivi.

Validazione sperimentale del progetto

I ricercatori hanno realizzato l'antenna su una comune scheda FR-4 e hanno usato strumenti di laboratorio per verificare l'accordo sulle frequenze previste, il comportamento di radiazione e l'indipendenza delle quattro porte in pratica. L'antenna ha prodotto una copertura quasi uniforme intorno a sé, un guadagno moderato ma utile per celle indoor e dispositivi utente, e un'elevata efficienza di radiazione prossima all'89 percento. Parametri chiave MIMO, come la similarità dei percorsi di segnale tra le porte e la perdita di capacità dovuta al coupling, sono rimasti in valori bassi, quelli ricercati dagli ingegneri per collegamenti multi-flusso affidabili.

Cosa significa per i dispositivi 5G futuri

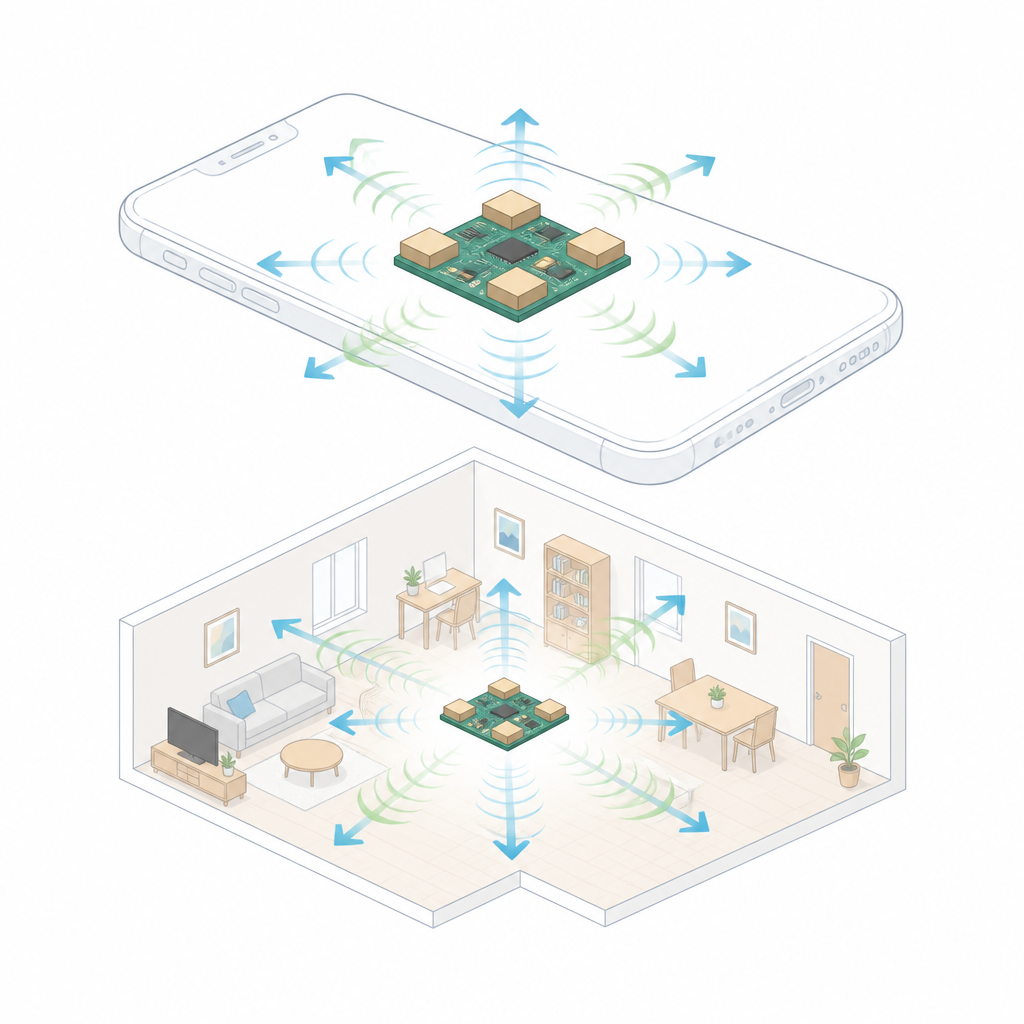

In termini semplici, questo lavoro dimostra che un piccolo modulo a quattro antenne può servire due bande sub-6 GHz del 5G mantenendo le antenne isolate tra loro, senza componenti di isolamento aggiuntivi. Utilizzando i pattern d'onda naturali all'interno di un blocco ceramico e una pianta intelligente sulla scheda circuitale, il progetto offre collegamenti puliti ed efficienti in un ingombro compatto. Ciò lo rende un elemento pratico per telefoni di nuova generazione, access point indoor e piccole celle 5G che necessitano di connessioni robuste in spazi ristretti senza aumentare le dimensioni.

Citazione: Patel, A., Upadhyaya, T., Pandey, R. et al. A compact quad-port dielectric resonator MIMO antenna with intrinsic isolation for sub-6 GHz 5G network. Sci Rep 16, 14755 (2026). https://doi.org/10.1038/s41598-026-47167-5

Parole chiave: antenne 5G, MIMO, risonatore dielettrico, sub-6 GHz, comunicazione wireless
