Esperimenti di fratturazione idraulica triaxiale reale e studio di simulazione FDEM degli strati delle rocce dei giacimenti carboniferi

Perché le fratture nella roccia sono importanti per l’energia e la sicurezza

La fratturazione idraulica è ampiamente usata per estrarre gas da giacimenti carboniferi e altre rocce profonde, ma gli strati sotterranei raramente sono omogenei. I letti di carbone sono sovrapposti a rocce più dure e più tenere, separate da piani naturali di debolezza. Quando un fluido pressurizzato viene pompato sottoterra, le fratture risultanti non sempre percorrono le direzioni previste dagli ingegneri. Questo studio esplora il reale comportamento delle fratture in formazioni carbonifere stratificate, contribuendo a migliorare la produzione di gas riducendo al contempo rischi come l’ingresso indesiderato d’acqua o il crollo delle volte in miniera.

Come il team ha ricreato le rocce profonde in laboratorio

I ricercatori hanno costruito campioni a blocchi partendo da carbone e arenaria raccolti sul campo. Hanno impilato tre strati con diverse resistenze, disponendoli in più configurazioni che imitano la geologia tipica dei giacimenti carboniferi: combinazioni di arenaria dura e media, siltstone più tenero e carbone. Un foro centrale trivellato fungeva da pozzo. I blocchi sono stati quindi posti in una pressa triaxiale reale, capace di comprimerli da tre direzioni per riprodurre le sollecitazioni presenti a chilometri di profondità, mentre una pompa iniettava acqua a portate controllate per creare le fratture.

Osservare la diffusione delle fratture attraverso rocce stratificate

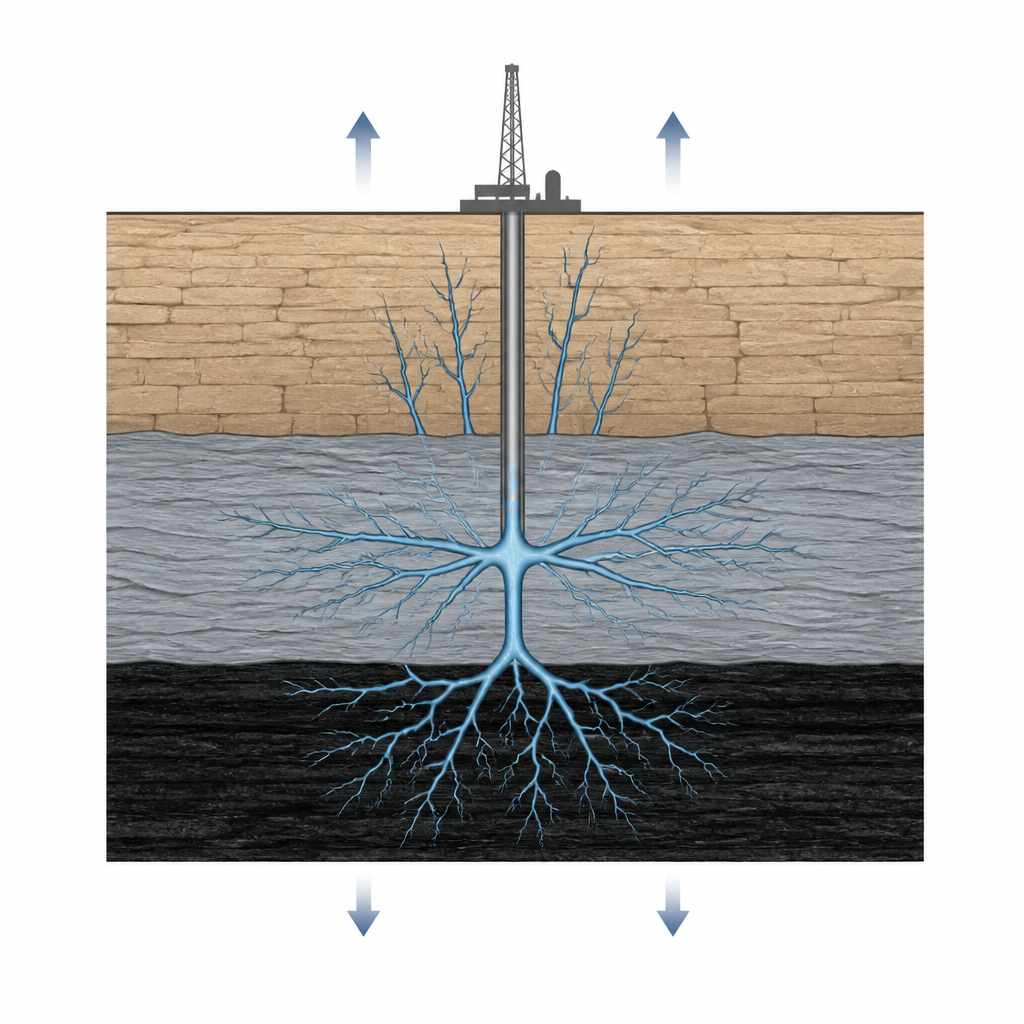

Dopo ogni prova, le superfici dei blocchi sono state esaminate per rivelare dove si erano propagate le fratture riempite di fluido. Il team ha osservato che i modelli di frattura erano molto disomogenei dall’alto al basso. Invece di una singola crepa verticale uniforme, i campioni mostravano sette forme principali: fratture semplici e rette, incroci intersecanti, forme a T e a croce, e pattern più intricati. Se una frattura attraversava un confine, si fermava o si piegava per correre lateralmente dipendeva fortemente da due fattori: la direzione e l’ampiezza delle sollecitazioni in sito e quanto uno strato fosse più resistente rispetto al vicino.

Collegare i segnali di pressione alle reti di fratture nascoste

Durante ogni esperimento, la pressione della pompa è stata registrata in tempo reale. La pressione saliva rapidamente fino a un picco quando la roccia si rompeva, poi calava e si stabilizzava a un livello oscillante prima di diminuire nuovamente quando l’iniezione terminava. Quando una frattura in crescita incontrava un piano debole naturale o un confine di strato, la curva di pressione mostrava cadute nette o oscillazioni aggiuntive. Lo studio ha rilevato che grandi cali di pressione puliti tendevano ad associarsi a forme di frattura più semplici, mentre tracce di pressione rumorose e fortemente oscillanti segnalavano reti di fratture più complesse e ramificate che aderivano agli interfaccia o le attraversavano.

Simulare le fratture per vedere dentro la roccia

Per guardare oltre le superfici, gli autori hanno utilizzato una tecnica numerica che combina aspetti dei metodi agli elementi finiti e agli elementi discreti. In termini semplici, hanno suddiviso la roccia in molti piccoli pezzi e hanno permesso alle crepe virtuali di aprirsi o scorrere lungo le giunzioni tra di essi man mano che la pressione del fluido aumentava. Tarando i parametri di ingresso per farli corrispondere ai test di laboratorio, le simulazioni hanno riprodotto come le fratture iniziano in uno strato, interagiscono con le interfacce e o le attraversano, si piegano o si diramano. Il team ha introdotto un unico indice, chiamato coefficiente di differenza di resistenza litologica, per cogliere quanto siano diverse le due facce di ciascun confine in termini di rigidità e resistenza alla trazione.

Cosa determina se le fratture attraversano o si piegano

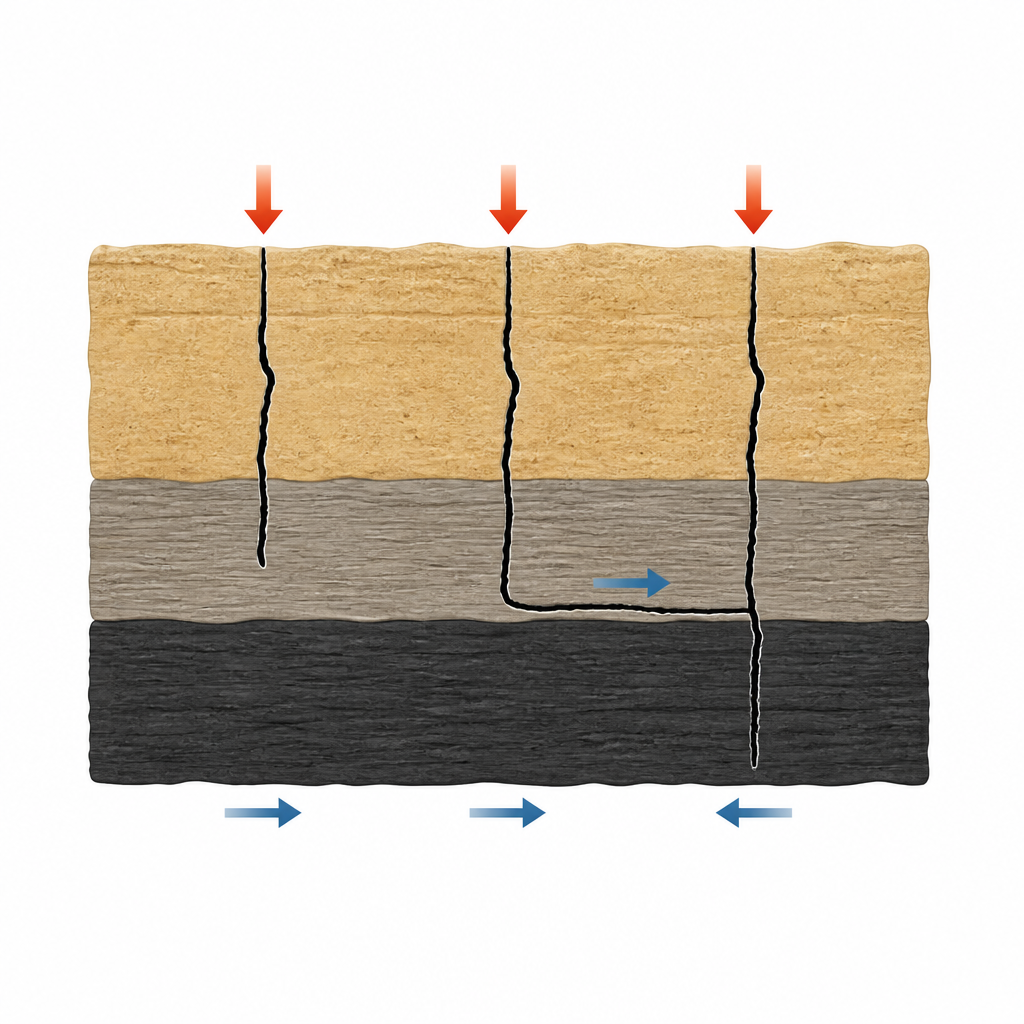

Gli esperimenti combinati e le simulazioni mostrano che sia le sollecitazioni che il contrasto litologico guidano il percorso delle fratture. Quando la sollecitazione verticale è la più elevata e la sua differenza rispetto alla sollecitazione orizzontale è alta, le fratture crescono più facilmente verso l’alto o verso il basso attraverso i confini. Se una frattura inizia in una roccia più morbida e incontra uno strato più duro, tende a rallentare o a deviare e a propagarsi lungo il confine. Quando parte da una roccia più dura e si muove verso materiale più tenero, un maggiore contrasto di resistenza aumenta la probabilità di attraversare direttamente, formando spesso forme a T o simili. Interfacce deboli favoriscono la crescita laterale lungo il confine, producendo pattern a T e a pettine piuttosto che fratture alte.

Cosa significa per la produzione di energia e l’industria mineraria

Per il non specialista, la conclusione è che la stratificazione delle rocce sotterranee e le sollecitazioni sono importanti quanto la potenza di pompaggio nel determinare dove vanno le fratture idrauliche. Misurando quanto sono resistenti i diversi strati e le loro interfacce, e scegliendo se iniziare la fratturazione in uno strato duro o tenero, gli ingegneri possono meglio indirizzare le fratture per mantenerle all’interno di un banco carbonifero o per collegare più strati quando desiderato. Leggere la curva di pressione durante un intervento può anche fornire indizi sulla complessità della rete di fratture nascosta. Insieme, queste informazioni aiutano a progettare stimolazioni del metano da carbone e di altri giacimenti stratificati più sicure ed efficienti.

Citazione: Ma, J., Dong, G., Wang, H. et al. True triaxial hydraulic fracturing experiments and FDEM simulation study of coal-measure rock strata. Sci Rep 16, 15372 (2026). https://doi.org/10.1038/s41598-026-46948-2

Parole chiave: fratturazione idraulica, metano da carbone, roccia stratificata, propagazione delle fratture, meccanica delle rocce
