Un’antenna per stazione base a basso profilo e alta isolamento a doppia polarizzazione basata su AMC

Torri cellulari più piccole per un mondo più connesso

Con la moltiplicazione di telefoni, sensori intelligenti e dispositivi wireless, le scatole di metallo ed elettronica che li collegano alla rete devono tenere il passo. Questo studio affronta una parte discreta ma importante del problema: come costruire antenne per stazioni base più piccole, più facili da installare e al tempo stesso in grado di gestire con affidabilità grandi flussi di dati. Gli autori mostrano un modo per ridurre l’altezza di un’antenna 5G mantenendo segnali potenti e riducendo le interferenze tra i canali, il che aiuta le reti a funzionare meglio nelle città affollate.

Perché dimensione e chiarezza dell’antenna sono importanti

Sistemi moderni come il 5G, l’Internet delle cose, i satelliti e le radio per uso difensivo si basano su stazioni base capaci di operare su ampie bande di frequenza e di trasmettere e ricevere in più direzioni di polarizzazione. L’uso simultaneo di due polarizzazioni consente di trasportare più dati nello stesso intervallo di spettro e migliora la ricezione quando i segnali rimbalzano su edifici e ostacoli. C’è però un compromesso: molte antenne che offrono ampia banda e doppia polarizzazione sono ingombranti, il che aumenta i costi, rende più difficile il loro mimetizzarsi sui tetti e limita il numero di elementi che possono essere affiancati in un array. L’obiettivo di questo lavoro è mantenere l’ampia banda operativa e la capacità a doppia polarizzazione riducendo l’altezza verticale e diminuendo ulteriormente le interazioni indesiderate tra le due porte dell’antenna.

Un nuovo modo di distribuire il segnale

I ricercatori partono da un patch metallico piatto a forma di croce che funge da elemento radiante dell’antenna. Rifilando con cura gli angoli di questo patch e incidendo strette fessure, creano diverse risonanze vicine che si fondono in un’unica ampia banda operativa tra 3,1 e 4,1 gigahertz, un intervallo usato da molti servizi 5G Sub-6 GHz. Questa modellazione del percorso di corrente sul patch metallico permette all’antenna di restare compatta senza perdere larghezza di banda. Progettano inoltre un’alimentazione intelligente con due linee microstrip perpendicolari, sovrapposte a livelli diversi, in modo che le due porte di ingresso non si trovino l’una direttamente sopra l’altra. Questa disposizione fornisce due polarizzazioni indipendenti limitando l’accoppiamento diretto tra gli ingressi.

Usare uno specchio intelligente invece di una piastra metallica

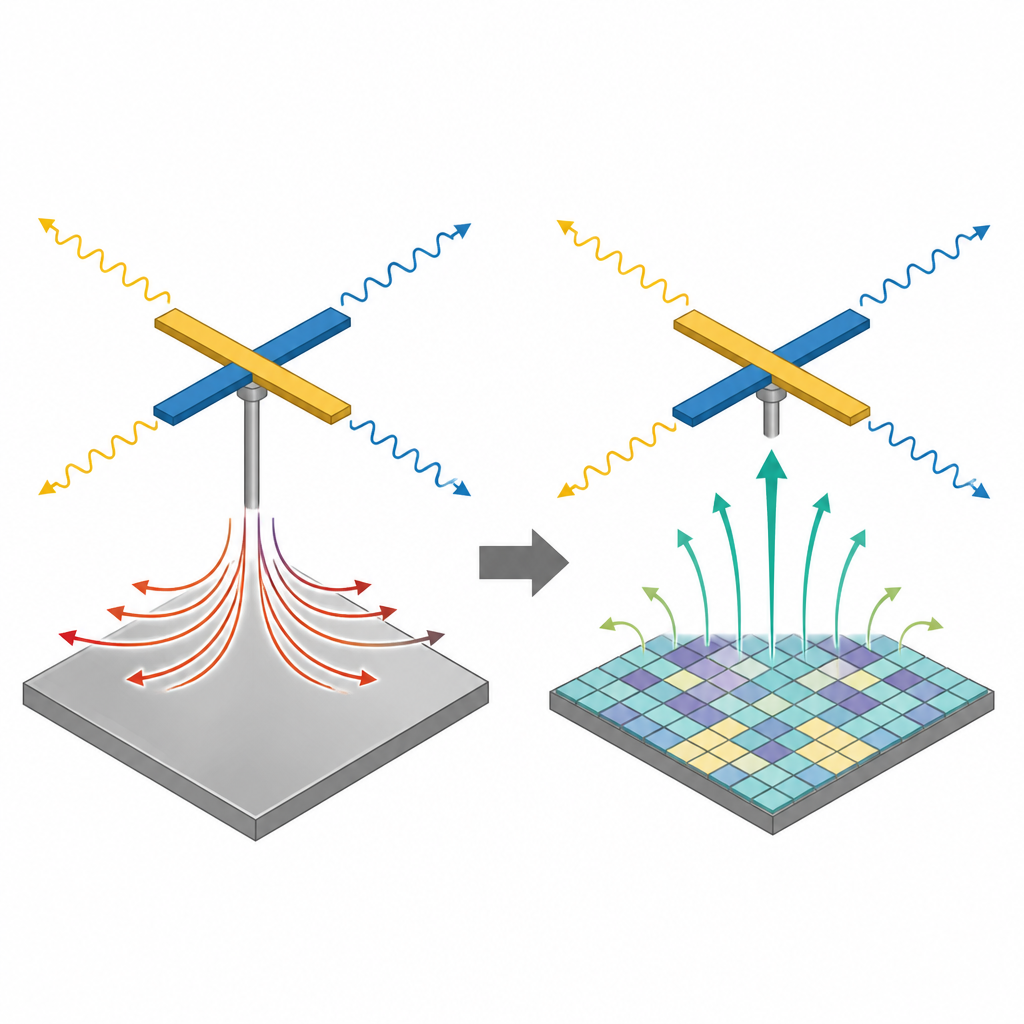

Le antenne tradizionali per stazioni base sono montate a circa un quarto d’onda sopra una piastra metallica solida, che agisce come uno specchio per le onde radio. Quella spaziatura fissa determina gran parte dell’ingombro verticale. Il team sostituisce questo semplice specchio con una superficie ingegnerizzata chiamata conduttore magnetico artificiale, costruita da una griglia di piccole tessere patternate separate da una piastra di massa mediante una sottile intercapedine d’aria. Nella banda di frequenze d’interesse, questa superficie riflette le onde in fase, anziché invertirle, così l’antenna può essere posizionata molto più vicino pur irradiando efficacemente. La superficie speciale blocca inoltre le onde superficiali laterali che altrimenti si propagherebbero lungo la piastra trasferendo energia da una porta all’altra, una fonte chiave di interferenza negli array densi di antenne.

Testare le prestazioni in laboratorio

Attraverso simulazioni al computer, gli autori studiano come l’altezza dello strato d’aria, lo spessore dei circuiti stampati e le dimensioni di ciascuna tessera influenzino il comportamento di riflessione della superficie artificiale. Dimostrano che includere un’intercapedine d’aria amplia notevolmente la banda di riflessione utile mantenendo sotto controllo le perdite di materiale e i costi. Dopo aver scelto una disposizione di 11 per 11 tessere, costruiscono un prototipo fisico e ne misurano il comportamento. Nell’intervallo da 3,1 a 4,1 gigahertz, l’antenna mantiene un buon adattamento alle linee di alimentazione, offre almeno 8,5 decibel di guadagno e tiene la dispersione tra le due porte a livelli molto bassi. I diagrammi di radiazione misurati restano stabili al variare della frequenza e le componenti di polarizzazione indesiderate restano molto più deboli rispetto al segnale principale.

Cosa significa per le reti future

Il progetto finale ha un ingombro laterale di circa un quarto d’onda per lato e un’altezza di solo circa un decimo d’onda, notevolmente più sottile rispetto a molte antenne per stazioni base a doppia polarizzazione comparabili. Allo stesso tempo offre forte isolamento tra i canali, guadagno ragionevole e costruzione semplice basata su circuiti stampati e una griglia regolare di tessere metalliche. Per chi costruisce reti, questo tipo di antenna a basso profilo e alto isolamento potrebbe facilitare l’integrazione di più elementi in uno spazio dato, migliorare la qualità del servizio negli array 5G e ridurre l’impatto visivo sul paesaggio urbano. Il lavoro dimostra come modellare sia il patch radiante sia la superficie riflettente sottostante possa aiutare a bilanciare dimensione, larghezza di banda e chiarezza del segnale nei sistemi wireless pratici.

Citazione: Zhang, L., Wang, Y., Dang, W. et al. A low-profile high-isolation dual-polarized base station antenna based on AMC. Sci Rep 16, 15822 (2026). https://doi.org/10.1038/s41598-026-46941-9

Parole chiave: antenne 5G, doppia polarizzazione, conduttore magnetico artificiale, progettazione di stazioni base, antenna a basso profilo
