Impianto superficiale di Au in dispositivi waveguide a risonatore anello su silicio su isolante

Accendere la luce su un chip

La luce può essere guidata lungo percorsi minuscoli su un chip di silicio, un po’ come le auto su una tangenziale. Questi anelli che guidano la luce sono componenti chiave in sensori e dispositivi di comunicazione. Questo studio si chiede cosa succede quando si aggiungono intenzionalmente minuscoli granelli d’oro a tali anelli, con l’obiettivo di migliorarne le prestazioni, e scopre che la risposta è più complessa del previsto.

Perché l’oro e gli anelli minuscoli contano

Le reti dati moderne e molti sensori chimici e biologici si basano sulla guida della luce attraverso percorsi stretti su silicio, lo stesso materiale usato per l’elettronica. I percorsi ad anello, chiamati micro-risonatori ad anello, intrappolano la luce facendola circolare molte volte, rendendo questi dispositivi molto sensibili a piccole variazioni nell’ambiente. Le nanoparticelle d’oro possono interagire fortemente con la luce da sole. Se queste due idee potessero essere combinate in modo controllato, potrebbero portare a sensori molto compatti in grado di rilevare segnali deboli o quantità minime di una sostanza.

Inserire l’oro nel percorso della luce

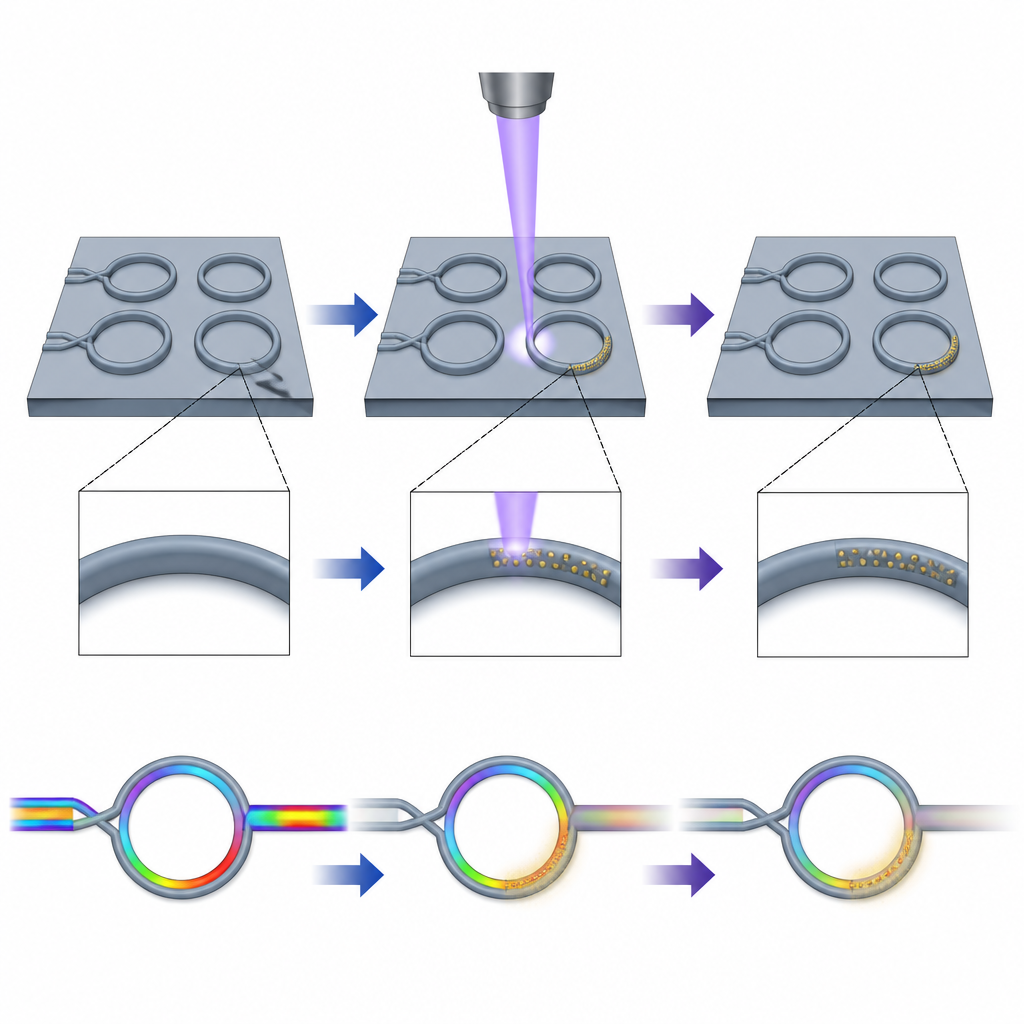

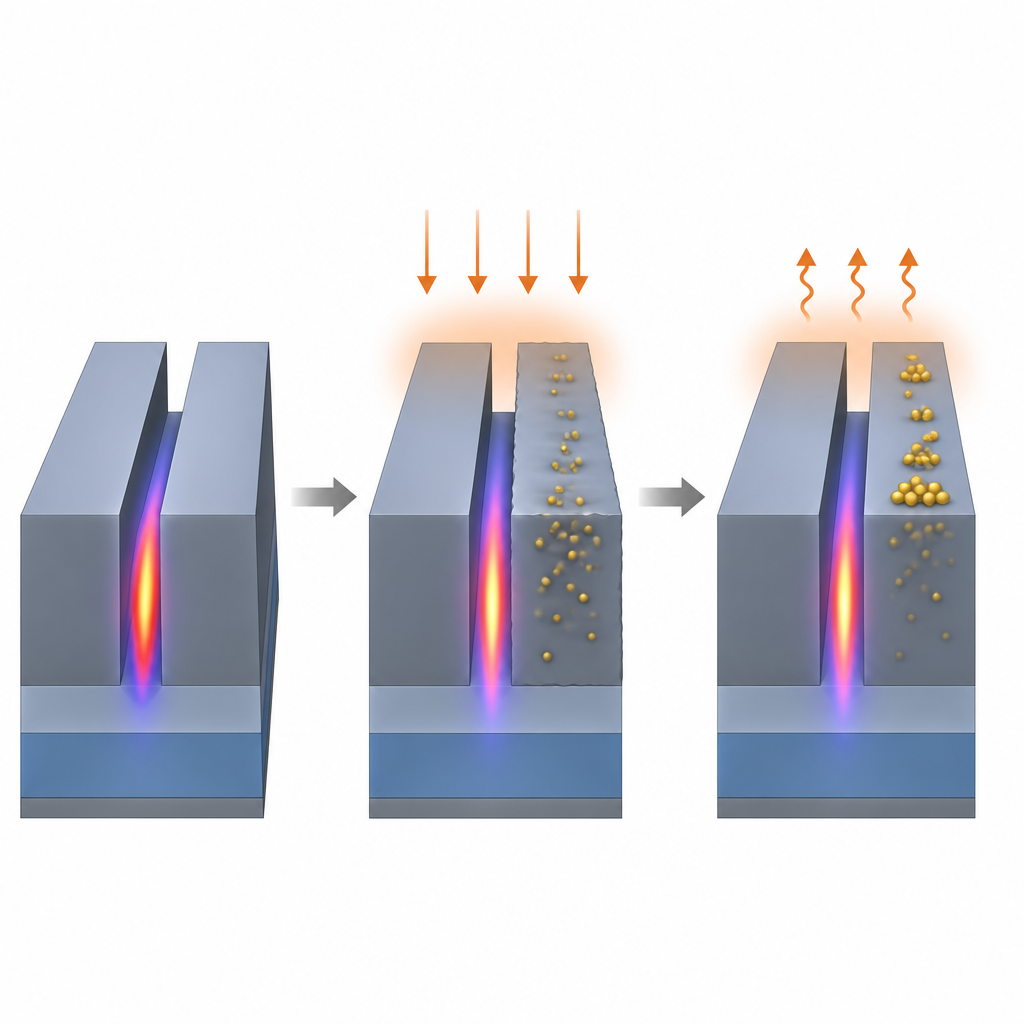

I ricercatori hanno lavorato su una piattaforma industriale comune nota come silicon-on-insulator, che sovrappone un sottile strato di silicio su un materiale vetroso. Hanno usato guide d’onda a forma di anello con una fessura stretta che comprime la luce in una regione minuscola. Fasci focalizzati di ioni d’oro sono stati indirizzati su sezioni selezionate di questi anelli, con dosi e coperture differenti. Successivamente, i chip sono stati riscaldati per brevi periodi a temperature tra 500 e 700 gradi Celsius. Questo calore permette agli atomi d’oro impiantati di muoversi e aggregarsi in piccole particelle vicino alla superficie delle guide d’onda, vicino a dove la luce è più intensa.

Controllare l’oro e la luce

Per verificare se si erano formate nanoparticelle d’oro, il team ha usato microscopi elettronici e una tecnica che rileva i raggi X emessi dal materiale. Queste immagini hanno mostrato nanoparticelle d’oro di circa dieci miliardesimi di metro di diametro, sparse lungo le superfici degli anelli, con un numero maggiore di particelle quando sono state usate dosi più elevate di ioni d’oro. Il passo successivo è stato misurare quanto bene gli anelli continuassero a guidare la luce. Una sorgente luminosa ampia intorno alla nota banda telecom a 1550 nanometri è stata iniettata in ciascun dispositivo e il segnale trasmesso è stato registrato. Analizzando con cura i cedimenti di risonanza nello spettro, il team ha estratto due misure chiave di prestazione: il rapporto di estinzione, che riflette quanto profondamente l’anello può filtrare la luce a certe lunghezze d’onda, e il fattore di qualità, che descrive quanto nettamente può selezionare quelle lunghezze d’onda.

Come calore e oro cambiano le prestazioni

Subito dopo l’impianto di oro, tutti gli anelli trattati hanno mostrato prestazioni peggiori: il rapporto di estinzione è diminuito e il fattore di qualità è generalmente sceso, soprattutto per dosi più alte di oro o aree impiantate maggiori. Il riscaldamento a 500 gradi Celsius ha permesso la formazione di nanoparticelle d’oro ma non ha riparato i danni causati dal fascio di ioni. Con l’aumento graduale della temperatura fino a 700 gradi, il rapporto di estinzione sia degli anelli trattati sia di quelli non trattati ha continuato a diminuire, il che significa che gli anelli sono diventati meno efficaci come filtri. Questo declino è stato collegato a cambiamenti strutturali e al rilascio di stress nel rivestimento vetroso. Interessante, per gli anelli trattati con oro il fattore di qualità, che era stato ridotto dall’impianto, è risalito vicino al valore originale dopo il riscaldamento intorno ai 650 gradi, anche se la forza complessiva del filtraggio ha continuato a peggiorare.

Cosa significa per i dispositivi futuri

Il lavoro dimostra che le nanoparticelle d’oro possono effettivamente essere formate direttamente all’interno di anelli guida della luce complessi su chip di silicio standard usando fasci ionici focalizzati e trattamenti termici brevi ad alta temperatura. Tuttavia, alle lunghezze d’onda infrarosse usate qui le particelle d’oro non forniscono un effetto ottico utile, perché la loro risposta spettrale naturale si trova nel visibile. Invece, sia l’impianto sia le fasi di riscaldamento danneggiano per lo più la capacità degli anelli di guidare e filtrare la luce. Per chi spera di usare questa strada per costruire sensori o circuiti fotonici migliori, il messaggio è chiaro: sebbene l’oro possa essere scritto con precisione nei dispositivi, mantenere buone prestazioni degli anelli richiederà lunghezze d’onda diverse, processi più delicati o nuovi progetti che sfruttino meglio la presenza delle nanoparticelle.

Citazione: Liu, QS., Coke, M., Lincoln, A. et al. Shallow Au implantation into silicon-on-insulator slot ring resonator waveguide devices. Sci Rep 16, 15959 (2026). https://doi.org/10.1038/s41598-026-46478-x

Parole chiave: fotonica su silicio, risonatori ad anello, nanoparticelle d’oro, impianto ionico, rilevamento ottico
