Studio delle caratteristiche del moto delle particelle di sabbia e dei modelli di distribuzione in una pompa multiphase a pale elicoidali

Perché la sabbia nelle pompe è importante

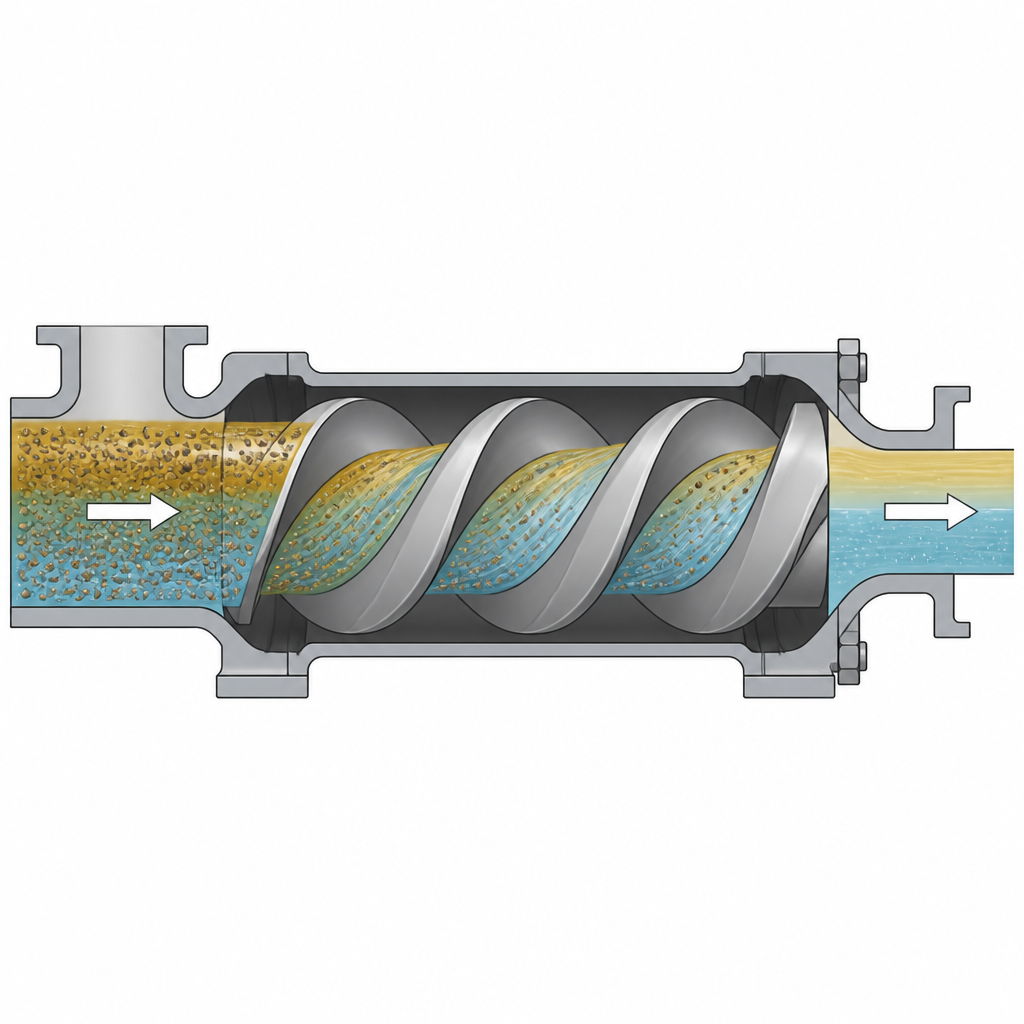

Quando il petrolio viene estratto da giacimenti profondi e difficili, spesso è miscelato con acqua, gas e sabbia. Quella sabbia può sembrare innocua, ma all’interno di pompe ad alta velocità può graffiare le superfici metalliche, intasare passaggi e ridurre la vita utile degli impianti. Questo studio esamina come i granelli di sabbia si muovono e si distribuiscono all’interno di un tipo particolare di pompa per il settore petrolifero con pale elicoidali, con l’obiettivo di mostrare come la dimensione delle particelle, la quantità di sabbia e le condizioni operative modifichino il rischio di usura e l’efficienza di trasporto.

Come sono state studiate la pompa e la sabbia

I ricercatori si sono concentrati su una pompa multifase a pale elicoidali già in funzione in un giacimento reale. Anziché testare sperimentalmente ogni condizione, operazione costosa e complessa, hanno costruito un modello numerico dettagliato di un singolo stadio di pompa. Il modello ha seguito sia la miscela liquida sia migliaia di particelle di sabbia individuali mentre attraversavano la girante e le regioni del diffusore. Per rendere la pompa virtuale realistica, hanno raffinato accuratamente la mesh, applicato modelli di turbolenza e di moto delle particelle e verificato che le pressioni simulate, il consumo energetico e l’efficienza corrispondessero da vicino alle misure in campo.

Cosa succede quando cambiano dimensione e quantità della sabbia

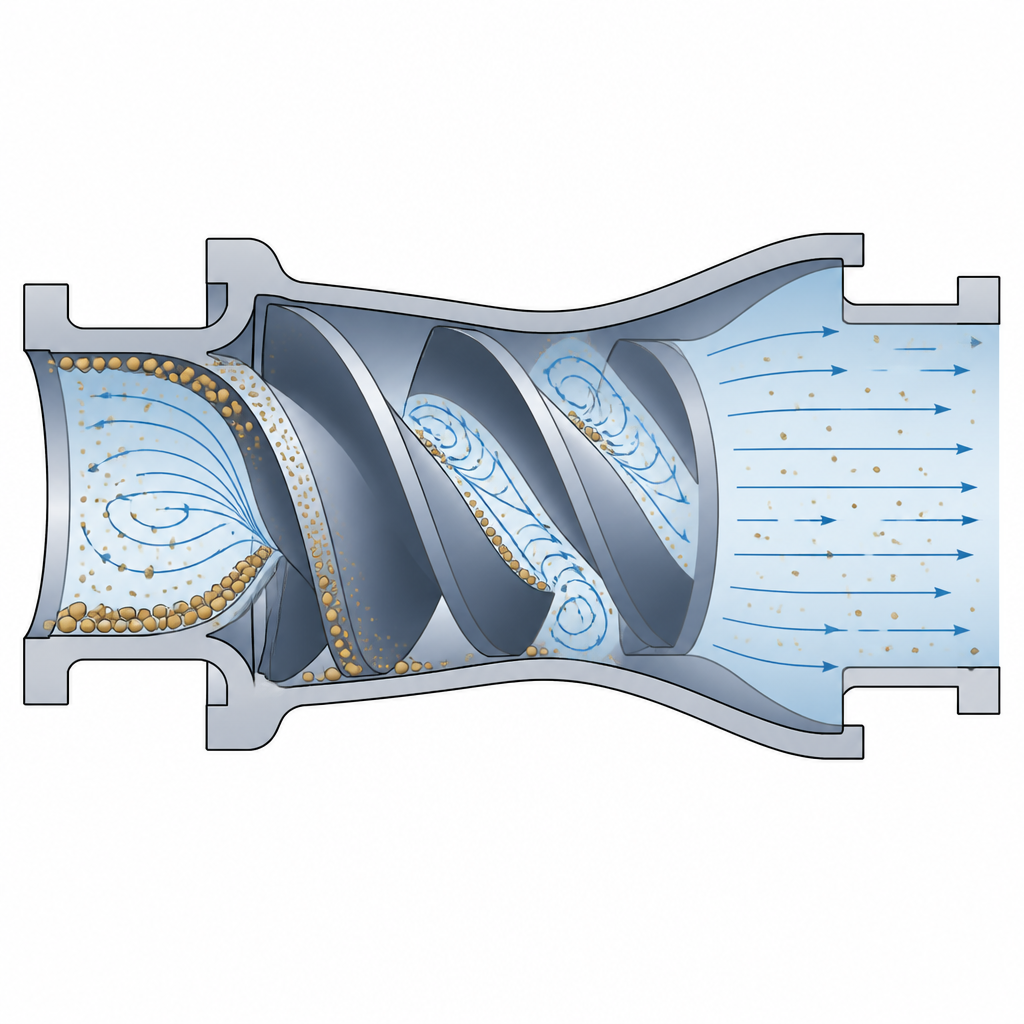

Un messaggio chiave è che la dimensione dei granelli di sabbia conta molto più della forma dei granelli o della concentrazione complessiva nel determinare il comportamento delle particelle. I granelli molto piccoli tendono a seguire le linee di flusso del liquido e finiscono in maggioranza verso l’uscita della pompa. I granelli grandi, fino a 5 millimetri, sono più ostinati: la loro maggiore inerzia li porta a staccarsi dal flusso, accumularsi vicino all’ingresso della girante e sulle superfici delle pale e a infilarsi in angoli a bassa velocità. Le particelle di dimensione intermedia, attorno a 2,5 millimetri, sviluppano la spinta radiale laterale più intensa, conferendo loro la maggior tendenza a muoversi tra il mozzo interno e la punta esterna. Un aumento della concentrazione di sabbia innalza principalmente il carico complessivo dove la sabbia è già presente, in particolare nel diffusore, aumentando la quantità di materiale che può erodere il metallo senza alterare in modo significativo i percorsi delle particelle.

Come l’esercizio della pompa modifica il moto della sabbia

Il modo in cui la pompa è gestita rimodella anche la distribuzione della sabbia. Aumentare la portata e la velocità di rotazione incrementa l’energia cinetica del liquido, intensificando le fluttuazioni del moto laterale delle particelle all’interno della girante. In generale, un’elevata portata aiuta a trascinare la sabbia, riducendo il contenuto medio di sabbia intrappolato all’interno. Al contrario, il funzionamento a bassa velocità consente a più sabbia di ristagnare e accumularsi all’ingresso della girante, all’ingresso del diffusore e all’uscita del diffusore, condizioni che aumentano il rischio di intasamento e usura. Un altro fattore importante è il contenuto di petrolio. Un maggiore contenuto di olio rende la miscela più densa e “appiccicosa”, aumentando la resistenza sulle particelle di sabbia. Con l’aumentare della frazione di olio, i vortici si indeboliscono e i percorsi della sabbia si allineano più strettamente con il fluido, rendendo più facile che le particelle vengano trasportate fuori dalla pompa invece di depositarsi nelle zone di ricircolo.

Pattern di forze e accumuli all’interno della pompa

Seguendo come velocità e direzione delle particelle divergono dal fluido circostante, lo studio mette in luce quando la sabbia riceve energia dal flusso e quando invece la restituisce. All’interno della girante, sia le spinte radiali sia quelle assiali sulle particelle fluttuano intensamente, mentre nel diffusore a valle quasi si attenuano, lasciando le particelle a inerpicarsi principalmente verso l’uscita. L’analisi mostra che i granelli piccoli tendono ad accumularsi all’uscita, quelli grandi all’ingresso, e che un maggiore contenuto di sabbia all’ingresso rafforza l’accumulo soprattutto nella regione del diffusore. Le particelle sferiche scorrono più regolarmente e producono una minore concentrazione di massa nei passaggi rispetto a particelle più ruvide e non sferiche. Condizioni di flusso che aumentano il contenuto di olio o mantengono la pompa vicino alla portata di progetto riducono i depositi interni, mentre alte velocità richiedono materiali antiusura più accurati su pale e carter.

Cosa significa questo per i giacimenti reali

Per ingegneri e operatori, il lavoro offre una mappa pratica dei punti in cui la sabbia è più probabile che si concentri e in quali condizioni. Dimostra che scegliere punti operativi vicini alla portata di progetto, evitare velocità molto basse e sfruttare un maggiore contenuto di olio possono tutti contribuire a far transitare in modo più sicuro miscele cariche di sabbia. Allo stesso tempo, i progettisti possono rinforzare i punti più vulnerabili, come l’ingresso della girante, le punte delle pale e i passaggi del diffusore, con profili migliorati o rivestimenti protettivi. In termini semplici, comprendendo come i granelli di sabbia “danzano” attraverso una pompa a pale elicoidali, lo studio indica la via verso apparecchiature più durature e un trasporto più affidabile del greggio abrasivo.

Citazione: Zhao, X., Shi, G., Cui, Z. et al. Study of sand particle motion characteristics and distribution patterns in a helical-blade multiphase pump. Sci Rep 16, 15856 (2026). https://doi.org/10.1038/s41598-026-45521-1

Parole chiave: pompa multifase, trasporto della sabbia, girante elicoidale, flusso nei giacimenti, erosione delle particelle
