Ricerca su attrezzature ultrasoniche per la rimozione dei depositi e sull’efficienza di pulizia delle condotte di drenaggio dei tunnel

Perché è importante mantenere liberi i drenaggi dei tunnel

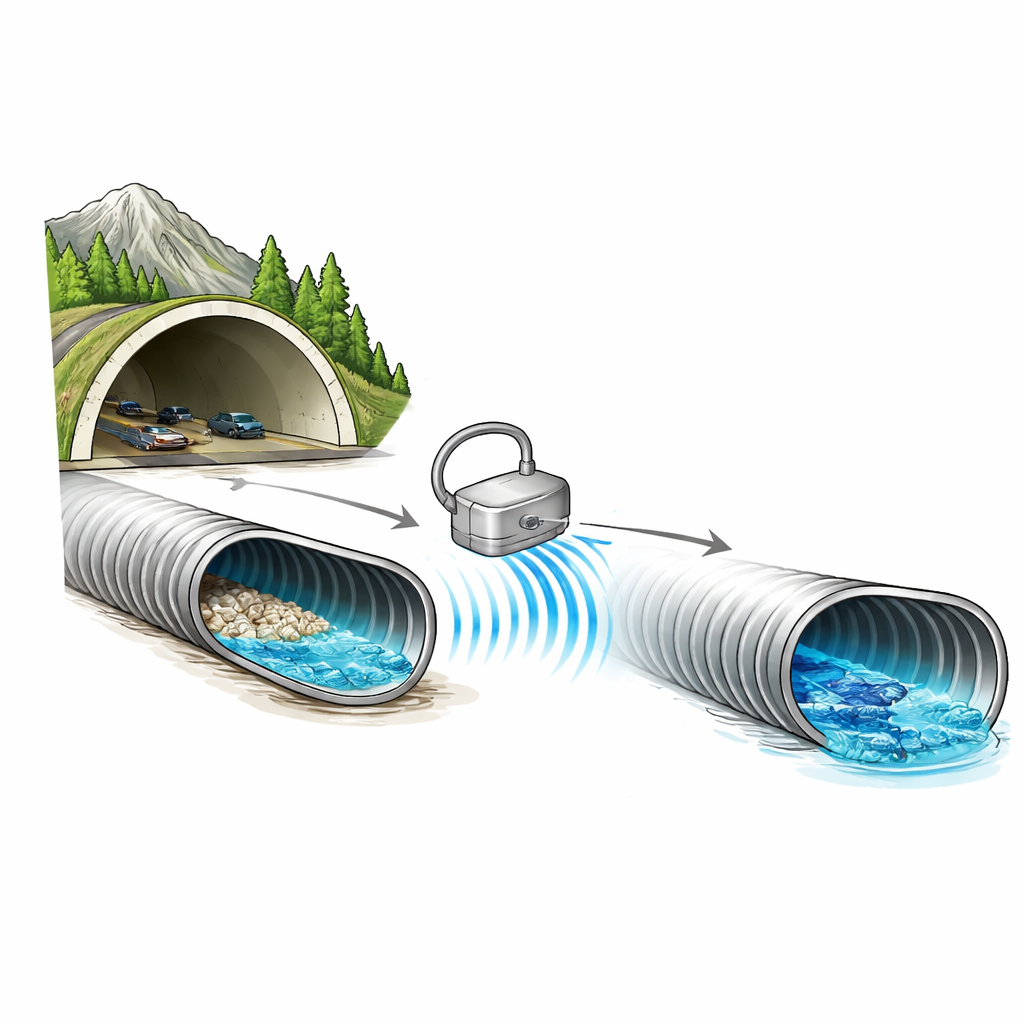

All’interno delle autostrade montane, tubazioni nascoste convogliano silenziosamente l’acqua che filtra attraverso la roccia. Quando queste tubazioni si ostruiscono gradualmente con cristalli minerali, le conseguenze possono essere gravi: l’acqua ristagna, le camere di rivestimento in calcestruzzo si incrinano e le infiltrazioni minacciano la sicurezza e la durata del tunnel. Questo studio esplora un metodo promettente per rimuovere quei depositi duri e simili a roccia senza scavare il tunnel: l’uso di onde sonore accuratamente accordate nella gamma ultrasonica per scuotere i cristalli dalla parete interna delle tubazioni di drenaggio.

Come si formano incrostazioni ostinate nelle tubazioni nascoste

I sistemi di drenaggio dei tunnel servono a convogliare l’acqua di falda lontano dal rivestimento del tunnel. Ma in molte regioni, specialmente nelle aree montane della Cina occidentale, quell’acqua trasporta calcio e magnesio disciolti insieme a limo e ghiaia. Quando l’acqua scorre attraverso tubazioni di plastica, variazioni di temperatura, velocità di flusso ed equilibrio chimico favoriscono la precipitazione di questi minerali disciolti in cristalli solidi. Nel corso di mesi e anni, essi crescono formando croste spesse sulla parete della tubazione e si accumulano come cumuli sul fondo. Una volta che circa il 40% della sezione trasversale della tubazione è ostruito, ricerche precedenti mostrano che lo stress sul rivestimento del tunnel aumenta bruscamente, incrementando notevolmente il rischio di incrinature e infiltrazioni.

Usare il suono per contrastare i depositi simili a roccia

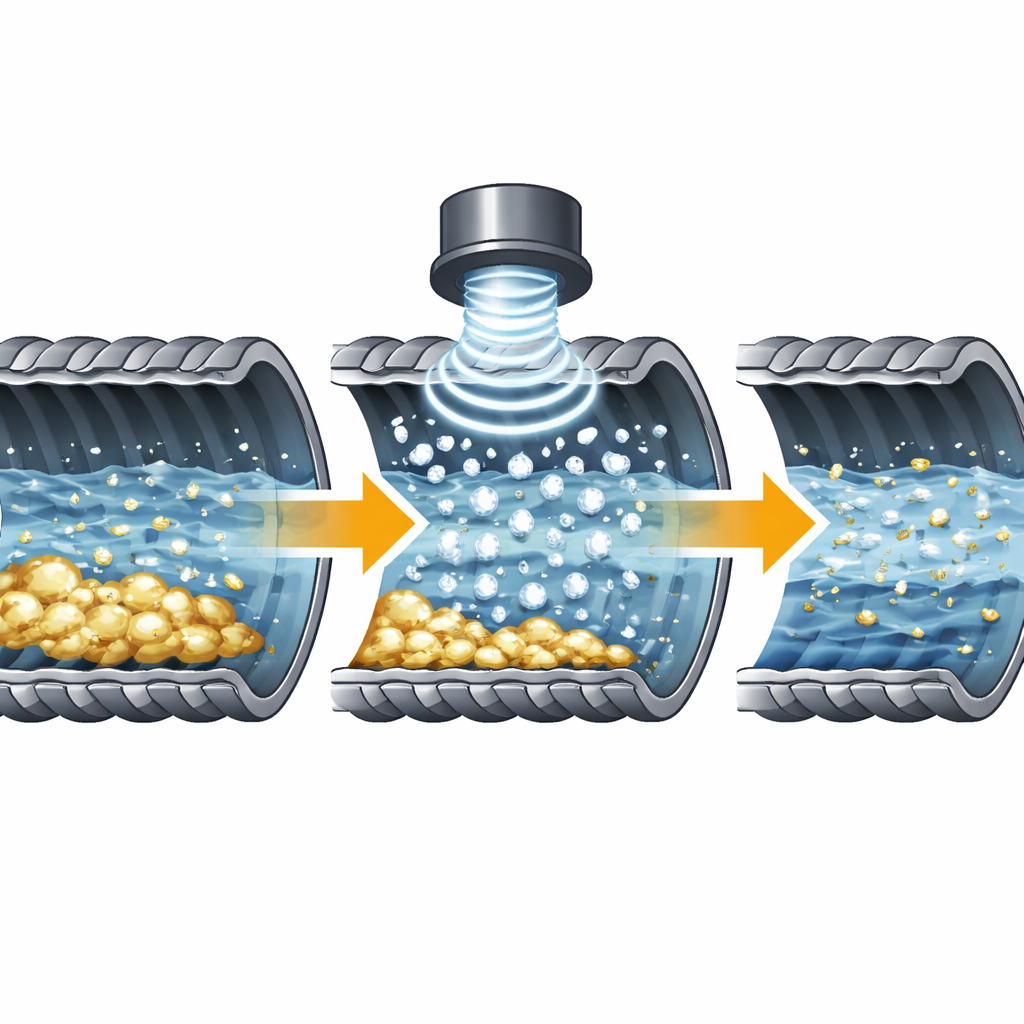

La pulizia ultrasonica è già impiegata per rimuovere sporco e pellicole da utensili metallici, lenti di vetro e filtri. Funziona inviando onde sonore ad altissima frequenza attraverso un liquido, che genera innumerevoli bolle microscopiche che crescono e collassano rapidamente. Ogni collasso libera piccole ma potenti onde d’urto e getti d’acqua che possono erodere le superfici vicine. Gli autori si sono chiesti se questo stesso “martello invisibile” potesse essere sfruttato per frantumare le croste minerali all’interno delle tubazioni dei tunnel e, in tal caso, quale modalità di montaggio del dispositivo ultrasonico funzionerebbe meglio per le tubazioni corrugate in plastica, lunghe comunemente usate nei sistemi di drenaggio.

Testare dove e come l’ultrasuono funziona meglio

Innanzitutto, il team ha usato simulazioni al computer per mappare come la pressione sonora si diffonde in una tubazione lunga un metro piena d’acqua azionata da un trasduttore ultrasonico. Hanno confrontato quattro frequenze sonore e due modalità di montaggio del dispositivo: diretto, puntato direttamente attraverso la tubazione, o inclinato a 45 gradi. Le simulazioni hanno mostrato che a 40 kilohertz il campo sonoro lungo la parete della tubazione era sia intenso sia relativamente uniforme, soprattutto quando il dispositivo era montato in posizione diretta. Con questa indicazione, hanno costruito due dispositivi sperimentali e li hanno fissati a tubazioni corrugate in plastica reali, deliberate rivestite con cristalli di carbonato di calcio formati in un circuito d’acqua circolante.

Cosa hanno rivelato gli esperimenti

Durante una fase di deposito di 30 giorni, i cristalli hanno prima formato sottili strati sulla parete della tubazione, poi hanno riempito le corrugazioni e hanno creato un letto spesso sul fondo fino a ostruire circa un terzo dell’apertura del tubo. I ricercatori hanno quindi fatto funzionare i dispositivi ultrasonici in continuo per 60 giorni e hanno periodicamente rimosso e pesato sezioni di tubo per valutare la perdita di massa. In tutti i casi, la maggior parte della massa è stata rimossa durante il primo mese, quando i depositi erano più sciolti e facili da staccare. Successivamente la rimozione è rallentata man mano che i cristalli rimasti diventavano più densi e più saldamente aderenti. Con il dispositivo montato diritto a 40 kilohertz e 50 watt, le due sezioni di tubo più vicine al trasduttore hanno perso il 97–98% della loro massa iniziale di cristalli, lasciando meno di 10 grammi di residuo—quasi pulite. Le sezioni più lontane hanno comunque mostrato miglioramenti, ma in misura minore, indicando che la distanza lungo la tubazione attenua l’effetto.

Perché l’angolo di montaggio fa una grande differenza

Il dispositivo inclinato ha raccontato una storia diversa. Le sezioni di tubo rivolte verso il trasduttore hanno mostrato una pulizia intensa, con tassi di rimozione fino a circa il 95%. Ma le sezioni sul “retro” o più distanti lungo la tubazione hanno mantenuto gran parte dell’incrostazione originale, spesso perdendo meno della metà della massa di cristalli e trattenendo più di 120 grammi di deposito duro. Il quadro corrispondeva alle simulazioni: quando il suono entra con un angolo, concentra l’energia su un lato e lascia regioni in ombra con suono debole, specialmente in una tubazione corrugata dove le creste disperdono e ostacolano le onde. Al contrario, la configurazione montata dritta invia energia in modo più uniforme lungo entrambe le direzioni della parete della tubazione, portando a un modello di pulizia più regolare e prevedibile.

Cosa significa per tunnel più sicuri

Per i non specialisti, la conclusione è chiara: onde sonore potenti e ben tarate possono agire come una sorta di scalpello remoto che frantuma le ostruzioni minerali all’interno delle tubazioni di drenaggio in plastica. In test di laboratorio che riproducono le condizioni reali dei tunnel, un dispositivo ultrasonico montato diritto e funzionante a 40 kilohertz ha rimosso quasi tutta l’incrostazione vicino al dispositivo e l’ha ridotta notevolmente anche a distanza, mentre un’installazione inclinata ha lasciato molte sezioni ancora fortemente ostruite. Sebbene i tunnel reali siano più complessi di un banco di prova di laboratorio, questi risultati suggeriscono che stazioni ultrasoniche progettate con attenzione, posizionate lungo le linee di drenaggio e montate diritte sulle tubazioni, potrebbero contribuire a mantenere aperti i canali d’acqua nascosti più a lungo, migliorando la sicurezza dei tunnel e riducendo la necessità di manutenzioni invasive e costose.

Citazione: Chen, Yh., Rao, Jy., Chen, Cy. et al. Research on ultrasonic crystal removal equipment and crystal removal efficiency for tunnel drainage system pipelines. Sci Rep 16, 14250 (2026). https://doi.org/10.1038/s41598-026-44770-4

Parole chiave: drenaggio dei tunnel, pulizia ultrasonica, incrostazione delle tubazioni, manutenzione delle infrastrutture, cavitazione
