Prestazioni di trasferimento di calore per convezione naturale di dissipatori alettati con diversi materiali e geometrie delle alette

Perché mantenere i dispositivi freddi è importante

Dagli smartphone agli inverter solari, l’elettronica moderna concentra sempre più potenza in spazi più ridotti. Questo significa che genera molto calore in punti ristretti. Se quel calore non viene evacuato, i dispositivi possono rallentare, guastarsi prematuramente o persino spegnersi per sicurezza. In molte situazioni reali, come apparecchiature esterne, scatole sigillate o sistemi alimentati a batteria, aggiungere una ventola comporta rumore, consumo energetico e rischio di guasti nel tempo. Questo studio esplora come raffreddare superfici calde usando solo l’aria circostante, modellando e scegliendo le “alette” metalliche che aiutano a trasportare il calore—offrendo indicazioni utili a chi vuole elettronica più silenziosa e affidabile.

Piastra metallica semplice versus alette sagomate per il raffreddamento

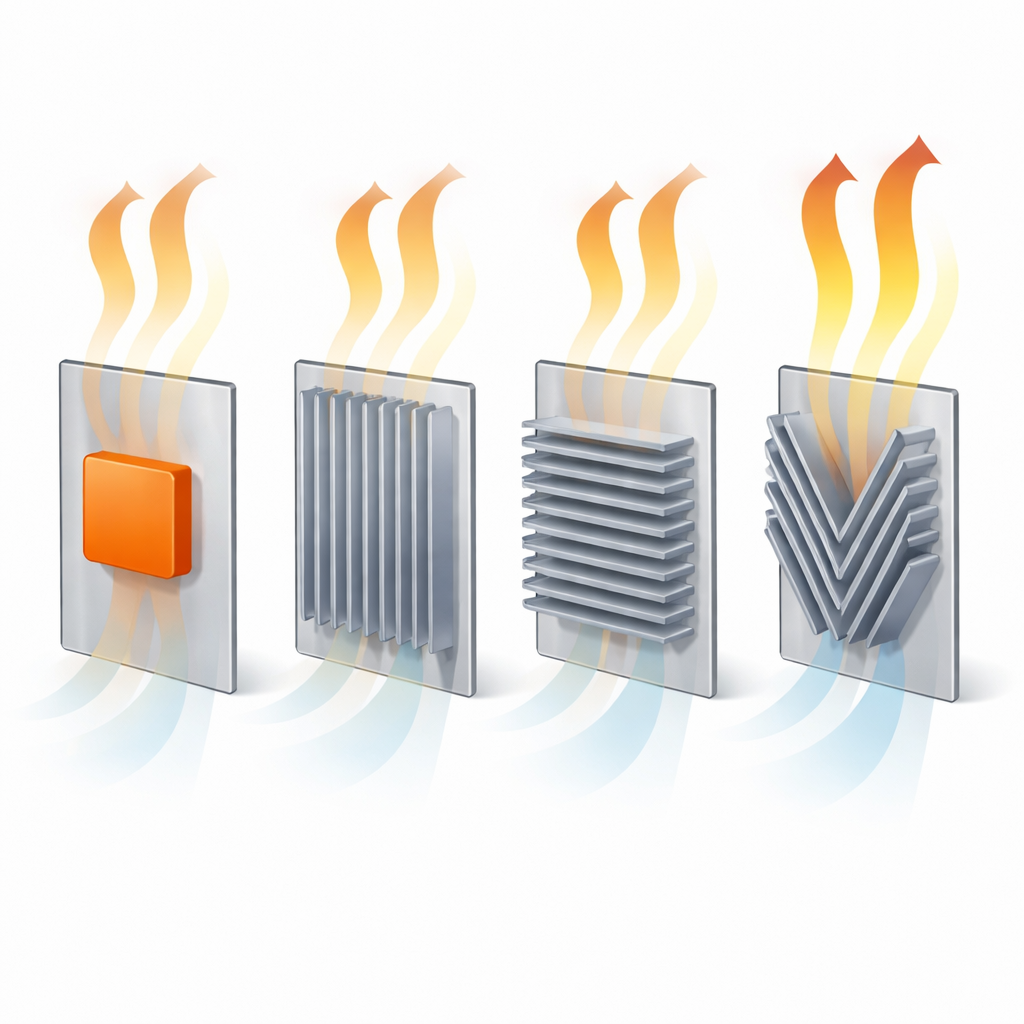

I ricercatori hanno iniziato con una semplice piastra verticale in alluminio riscaldata sul retro, molto simile alla parete di un involucro elettronico. Intorno c’era aria ferma—niente ventole, niente soffiatori—quindi l’unico modo per spostare calore era la convezione naturale, dove l’aria calda sale e l’aria più fredda fluisce per sostituirla. Successivamente hanno fissato diverse serie di sottili alette metalliche, che fungono da superficie aggiuntiva per la dispersione del calore. Lo studio ha confrontato tre forme di base: alette verticali, alette orizzontali e alette a forma di V che formano canali inclinati. Queste sono state testate alle stesse condizioni per vedere quale combinazione di forma e materiale rimuoveva il calore in modo più efficace.

Testare diversi metalli e disposizioni delle alette

Per concentrarsi sulla geometria più che sulle dimensioni, tutte le alette avevano la stessa altezza, spessore, spaziatura e superficie complessiva, indipendentemente dalla forma. Ciò che cambiava era la loro orientazione e il metallo di cui erano fatte: alluminio, rame o ottone. La piastra è stata riscaldata con potenze elettriche comprese tra 25 e 150 watt e otto sensori di temperatura calibrati hanno registrato quanto si scaldavano la piastra e le alette. Confrontando le temperature superficiali con quella dell’aria ambiente, il team ha potuto determinare la velocità con cui il calore lasciava il sistema e quanto ciascuna disposizione di alette riducesse la temperatura rispetto alla piastra nuda.

Come la forma delle alette guida il flusso d’aria

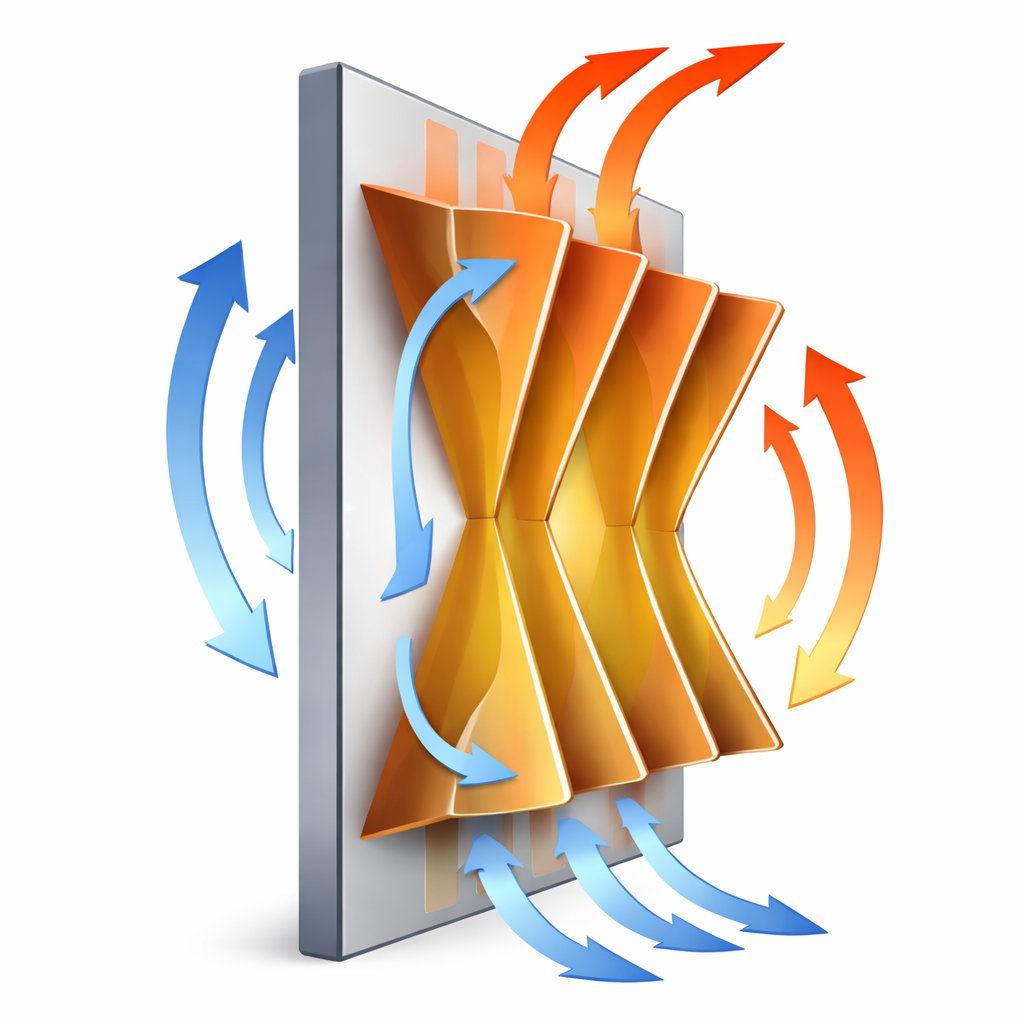

Le misure hanno rivelato che aggiungere semplicemente alette aiutava, ma il modo in cui erano disposte contava ancora di più. Le alette verticali fornivano canali rettilinei che favorivano la salita dell’aria calda tra di esse, abbassando la temperatura della piastra rispetto alla superficie piatta. Le alette orizzontali aumentavano la superficie ma ostrudevano parzialmente il flusso naturale verso l’alto, quindi non raffreddavano altrettanto bene quanto il design verticale. Le veri protagoniste sono state le alette a V. I loro canali inclinati guidavano l’aria a entrare dal basso, accelerare e mescolarsi mentre si riscaldava e saliva. Questo disturbava lo strato sottile e lento di aria calda che altrimenti si attacca alla superficie, permettendo all’aria più fresca di raggiungere il metallo più efficacemente e asportare calore.

Perché le V in rame risultano migliori

La scelta del materiale ha aggiunto un ulteriore effetto oltre alla geometria. Il rame conduce il calore meglio dell’alluminio, che a sua volta conduce meglio dell’ottone. Nelle disposizioni con alette verticali, il rame manteneva costantemente la piastra più fresca rispetto all’alluminio, mentre l’ottone rimaneva indietro. Ma ancora una volta la forma ha dominato i risultati. Per tutti e tre i metalli, passare da alette verticali dritte alle V ha ridotto chiaramente la differenza di temperatura tra la piastra calda e l’ambiente e ha aumentato la prestazione di raffreddamento misurata. Il progetto con alette a V in rame ha dato l’effetto più marcato: alla massima potenza ha raggiunto la più alta portata termica e ha tagliato le temperature superficiali di circa il 15–20% rispetto alla piastra semplice, con un miglioramento complessivo delle prestazioni di raffreddamento di circa il 30–40%.

Cosa significa per il raffreddamento silenzioso del futuro

Per un non specialista, il messaggio chiave è che è possibile raffreddare l’elettronica in modo più efficace senza aggiungere ventole semplicemente modellando e scegliendo con attenzione le alette fissate a una superficie calda. Lo studio mostra che le alette angolate a forma di V, specialmente se realizzate con un metallo ad alta conducibilità termica come il rame, offrono percorsi d’aria migliori per il flusso e il mescolamento, aumentando in modo significativo il raffreddamento naturale. Allo stesso tempo, le alette a V in alluminio offrono un forte miglioramento con minor peso e costo. Queste indicazioni forniscono linee guida pratiche, sperimentali e utili agli ingegneri che progettano dispositivi senza ventole—dalle lampade LED ai router esterni—aiutandoli a costruire sistemi che funzionano più freschi, durano di più e restano silenziosi.

Citazione: Wani, S., Shinde, S., Malwe, P.D. et al. Natural convection heat transfer performance of finned heat sinks with different fin materials and geometries. Sci Rep 16, 14231 (2026). https://doi.org/10.1038/s41598-026-44684-1

Parole chiave: raffreddamento passivo, dissipatori, convezione naturale, geometria delle alette, gestione termica elettronica
