Ricerca applicativa della tecnologia di ricostruzione di super-risoluzione delle immagini basata su modello di diffusione nella correlazione digitale delle immagini 3D

Immagini più nitide per misure migliori

Molti ingegneri moderni si affidano a telecamere per monitorare come i materiali si piegano, si deformano o si crepano, il tutto senza contatto. Questo studio mostra come un miglioramento più intelligente delle immagini possa recuperare dettagli utili che normalmente si perdono quando a una singola camera si chiede di fare il lavoro di più dispositivi, rendendo quelle misure più economiche e quasi altrettanto accurate rispetto alle attrezzature di laboratorio di fascia alta.

Come le telecamere osservano le deformazioni

La tecnica al centro di questo lavoro si chiama correlazione digitale delle immagini tridimensionale, un metodo che osserva un pattern casuale di piccole macchie dipinte su un oggetto. Confrontando come quel pattern di macchie si sposta tra coppie di immagini, un computer può ricostruire come ogni punto sulla superficie si muove in tre dimensioni. Tradizionalmente ciò richiede almeno due telecamere sincronizzate con cura che osservano da angolazioni diverse, il che aumenta i costi e rende gli esperimenti su eventi rapidi, come gli impatti, tecnicamente impegnativi.

Perché i sistemi a singola camera perdono dettaglio

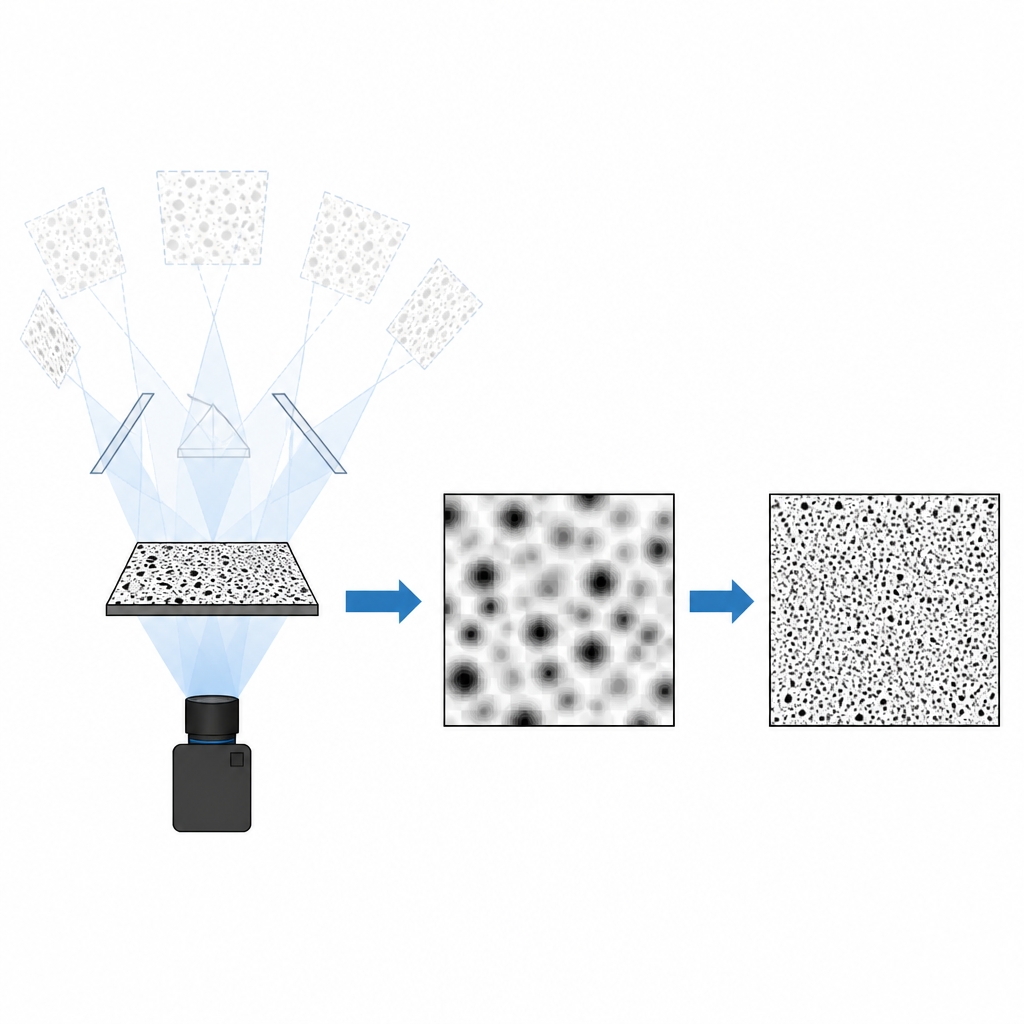

Per semplificare gli esperimenti, i ricercatori hanno sviluppato trucchi ottici che permettono a una sola camera di comportarsi come se fosse più di una. Specchi o prismi dividono la luce in ingresso in modo che lo stesso sensore catturi più viste contemporaneamente. Questo evita problemi di sincronizzazione e elimina la necessità di acquistare una seconda camera corrispondente. Il compromesso è che il numero fisso di pixel della camera deve essere diviso tra le viste virtuali, quindi ogni vista diventa a risoluzione più bassa e i dettagli fini delle macchie si sfocano. Questa perdita di nitidezza riduce direttamente la precisione con cui si possono misurare il movimento e la forma dell’oggetto.

Insegnare a un modello a ricostruire il dettaglio

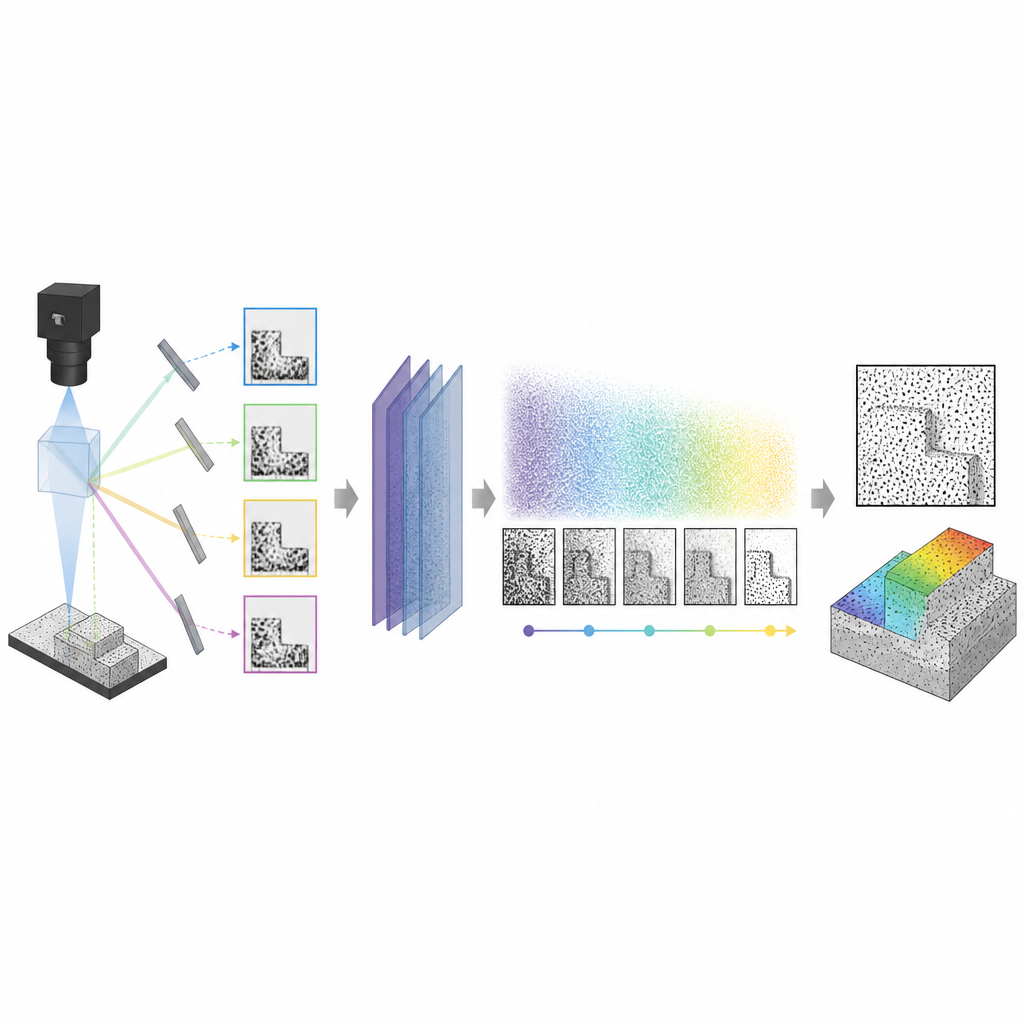

Gli autori propongono un modo più intelligente per ricostruire quel dettaglio mancante dopo che l’immagine è stata catturata. Il loro metodo, chiamato LaESR Diff, combina due famiglie di algoritmi moderni per le immagini. Prima, una versione migliorata di un modello generativo produce una migliore ipotesi di come dovrebbe apparire un’immagine di macchie più nitida. Poi un processo di diffusione affina gradualmente questa ipotesi aggiungendo e rimuovendo rumore controllato, lavorando all’indietro dall’imprevedibilità verso un’immagine pulita ad alta risoluzione. Il team ha personalizzato entrambi i passaggi per le immagini a macchie, la cui struttura densa e a grana fine è molto diversa dalle foto comuni.

Progettare per la misura, non solo per l’aspetto

La maggior parte degli strumenti di miglioramento delle immagini è tarata per piacere all’occhio umano o per ottenere buoni valori su numeri generali di qualità come il rapporto segnale-rumore di picco o la similarità strutturale. Per le misure basate sulle macchie, spostamenti minimi di un singolo pixel contano più della morbidezza o del contrasto. Per rispecchiare questo, gli autori hanno inserito nel loro addestramento un termine matematico che favorisce la somiglianza locale in piccole patch del pattern di macchie, lo stesso tipo di confronto usato poi nella misurazione del movimento. Hanno inoltre sostituito una comune programmazione del rumore liscia con una forma a curva fortemente appuntita in modo che le texture ad alta frequenza sopravvivano al processo di diffusione invece di venire diluite.

Test su dati condivisi e campioni metallici reali

Il nuovo metodo è stato prima verificato su un benchmark pubblico per la correlazione tridimensionale delle immagini, dove la forma e il movimento reali di un campione complesso sono noti. Rispetto al ridimensionamento standard e ad altri strumenti avanzati di super-risoluzione, LaESR Diff ha prodotto immagini di macchie più nitide e, cosa più importante, ha ridotto gli errori nell’altezza della superficie recuperata di più della metà a ingrandimenti molto elevati. Ha anche ridotto gli errori di spostamento di circa due terzi rispetto all’interpolazione di base. In un test di laboratorio separato, il team ha stirato un campione di acciaio registrandolo con diversi allestimenti stereo, inclusi sistemi a singola camera che usano specchi e prismi, e ha confrontato la deformazione dedotta con un estensimetro indipendente.

Trasformare un sistema economico in uno quasi premium

In quelle prove di laboratorio, il sistema a singola camera con la maggiore perdita di risoluzione mostrava inizialmente gli errori di misura più grandi. Dopo che le sue immagini sono state migliorate con LaESR Diff, l’errore medio è sceso vicino a quello del sistema tradizionale a due camere, anche a un ingrandimento otto volte. Altri metodi di miglioramento hanno aiutato di meno o hanno addirittura peggiorato l’accuratezza ad alti ingrandimenti. Gli autori hanno anche dimostrato che i comuni punteggi di qualità dell’immagine non riflettono bene l’accuratezza di misura, sottolineando la necessità di valutare tali strumenti in base al loro contributo ai risultati sperimentali reali.

Cosa significa per le misurazioni future

Per i non esperti, il risultato chiave è che la super-risoluzione avanzata può trasformare allestimenti compatti e a basso costo con una singola camera in strumenti di misura che competono con sistemi più complessi a due camere. Recuperando dettagli fini delle macchie che la divisione ottica normalmente scarterebbe, l’approccio proposto mantiene la comodità di una singola camera senza pagare il consueto prezzo in termini di precisione. La stessa strategia di adattare il miglioramento delle immagini alle esigenze di un compito di misura potrebbe estendersi a molti altri campi in cui le telecamere fungono silenziosamente da strumenti scientifici, dal monitoraggio dei ponti all’ispezione di componenti aeronautici.

Citazione: Zhou, D., Li, H., Yao, C. et al. Application research of image super-resolution reconstruction technology based on diffusion model in 3D digital image correlation. Sci Rep 16, 15767 (2026). https://doi.org/10.1038/s41598-026-44638-7

Parole chiave: super-risoluzione delle immagini, correlazione digitale delle immagini, modello di diffusione, visione stereo con singola camera, misura senza contatto
