Ottimizzazione di elementi ottici diffrattivi per sistemi di illuminazione anteriore adattiva automobilistica: conformità alla ECE-R123

Perché i fari più sottili e più intelligenti sono importanti

Le auto moderne sono piene di sensori ed elettronica, ma il semplice faro continua a confrontarsi con un compromesso fondamentale: illuminare bene la strada per il guidatore senza abbagliare gli altri utenti. I fari avanzati tradizionali, in grado di modellare il fascio in base alle condizioni della strada e del traffico, spesso si basano su lenti ingombranti e parti mobili che aumentano costi, peso e punti di possibile guasto. Questo articolo esplora una strada diversa, impiegando elementi ottici diffrattivi sottilissimi—in sostanza superfici microscopiche che scolpiscono la luce—per costruire fari compatti che rispettino comunque le severe norme di sicurezza europee.

Dal vetro voluminoso ai modellatori di luce sottilissimi

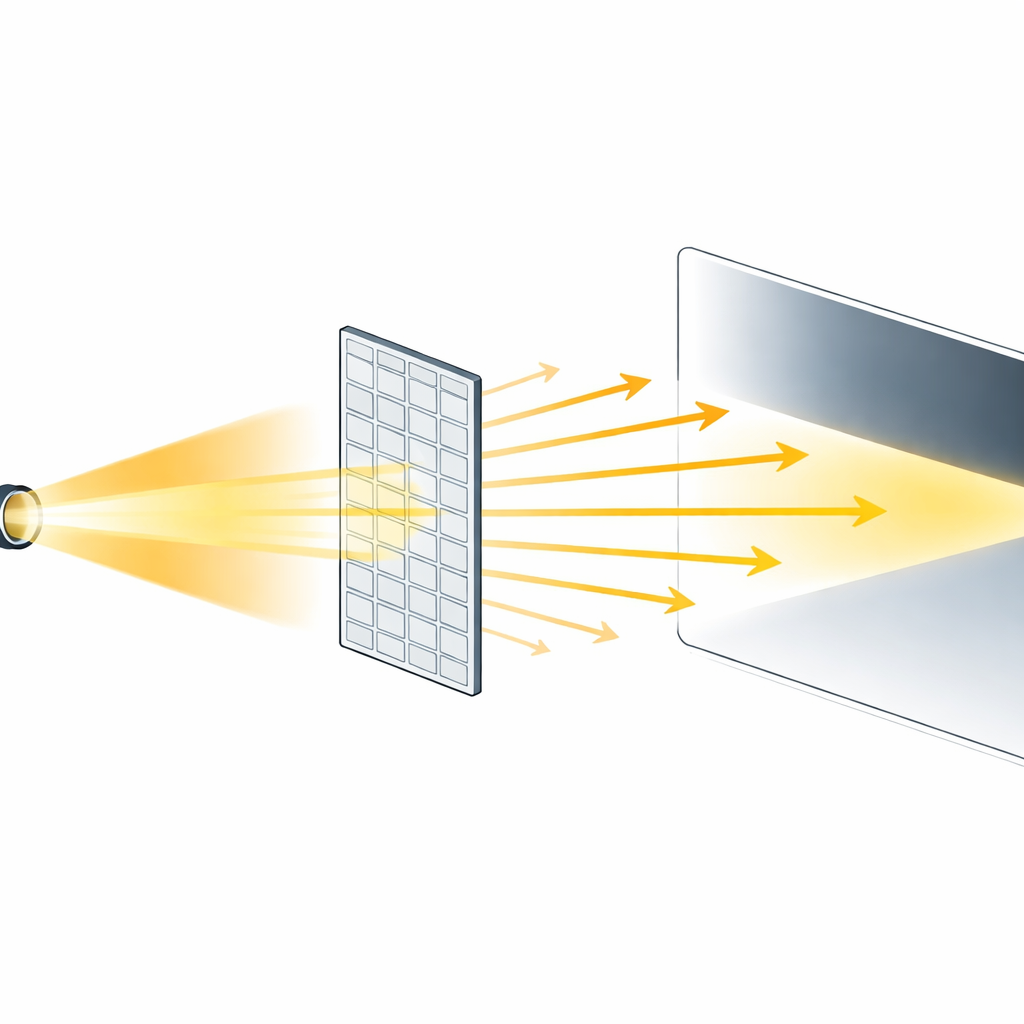

I sistemi convenzionali di illuminazione anteriore adattiva funzionano orientando meccanicamente i fasci o accendendo e spegnendo numerose piccole sorgenti luminose. Tale approccio permette un buon controllo, ma richiede spazio per grandi lenti, motori e assemblaggi complessi, tutti elementi vulnerabili a vibrazioni e usura nella guida reale. I ricercatori si sono invece rivolti agli elementi ottici diffrattivi, o DOE. Si tratta di lastre piatte di materiale trasparente incise con minuscoli gradini alti solo frazioni di micrometro. Quando la luce colpisce queste strutture microscopiche, si diffonde e interferisce in modo progettato, permettendo di scolpire il fascio in dettaglio usando una singola piastra sottile invece di un insieme di ottiche ingombranti.

Progettare un fascio conforme alle regole reali

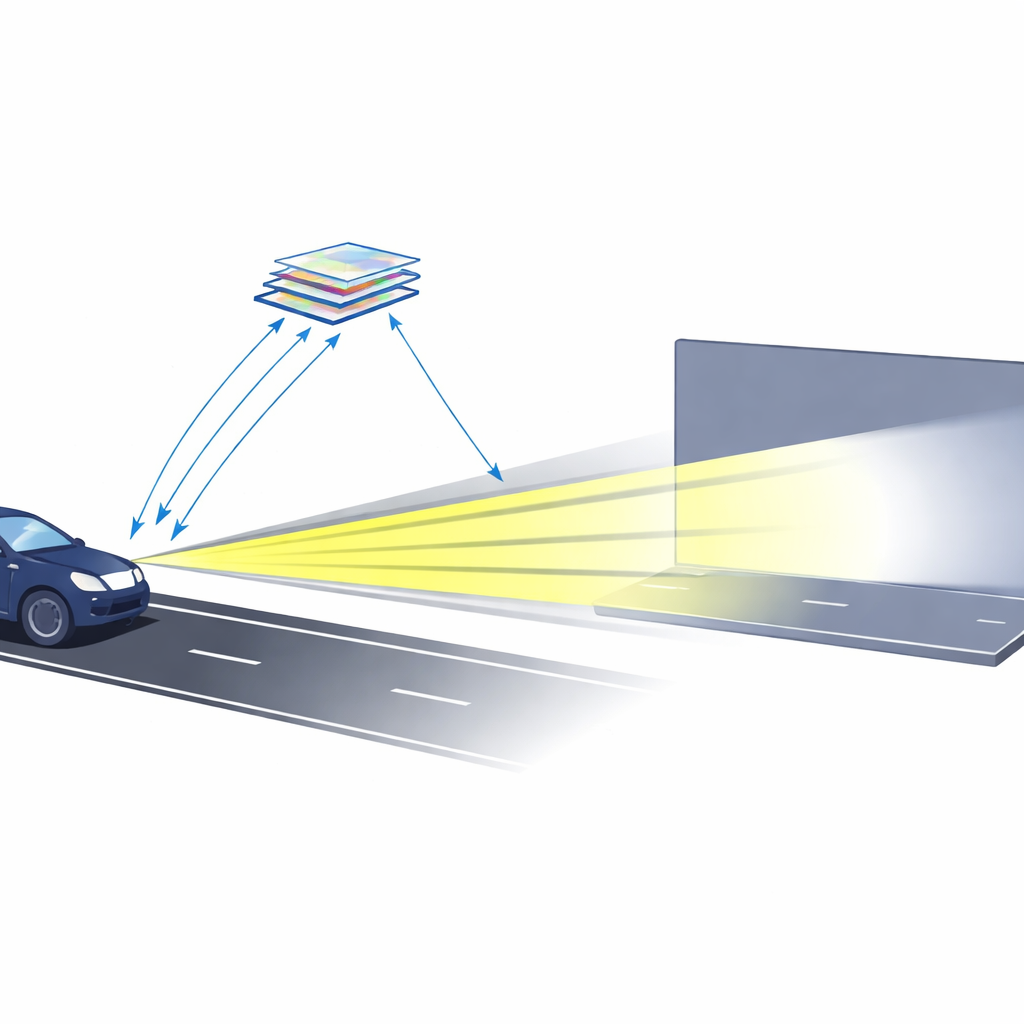

Il team non mirava solo a un bel motivo su uno schermo di laboratorio. Sono partiti dalla normativa europea ECE‑R123 che definisce esattamente quanto un faro debba essere luminoso in punti specifici davanti a un veicolo. Alcune zone, come l’area davanti al guidatore, devono essere fortemente illuminate per rendere visibile la strada, mentre altri punti critici allineati con gli occhi di un conducente in arrivo devono restare poco luminosi per evitare l’abbagliamento. Gli autori hanno convertito questi limiti legali di luminosità in un’immagine target in scala di grigi, quindi hanno usato simulazioni al computer per determinare quale pattern microscopico sul DOE avrebbe deviato e ridistribuito la luce proprio in quella distribuzione. Regolando la dimensione di ogni minuscolo pixel e la profondità di ciascun gradino nel materiale, hanno orientato il progetto verso un’alta efficienza—la maggior parte della luce diretta dove serve—e un netto “taglio” in cui la luminosità cala rapidamente al di sopra del fascio principale.

Trasformare un pattern digitale in vetro reale

Una volta che il progetto virtuale ha raggiunto gli obiettivi normativi in simulazione, i ricercatori hanno fabbricato il DOE su una piccola lastra quadrata di quarzo, un materiale stabile al calore e con buona trasmissione luminosa. Utilizzando litografia avanzata e incisione al plasma simili a quelle impiegate nella produzione di semiconduttori, hanno inciso sulla superficie una struttura a scala a quattro livelli, con ogni livello calibrato per spostare correttamente la fase della luce. Le immagini al microscopio hanno mostrato che il motivo inciso corrispondeva strettamente al progetto, e confronti statistici hanno confermato che gran parte della struttura fine prevista è stata preservata nonostante piccole imprecisioni di profondità e rumore di fabbricazione. Il DOE finito misurava appena circa 3 millimetri per lato, eppure sostituiva il lavoro di un sistema di lenti molto più grande e complesso.

Mettere alla prova il faro sottile

Per verificare se questo elemento minuscolo potesse affrontare le esigenze del mondo reale, il team lo ha abbinato a un diodo laser verde scelto per corrispondere alla lunghezza d’onda di progetto e ha misurato il fascio risultante usando un goniophotometro robotizzato ad alta precisione. Questo strumento fa scorrere un sensore di luce nello spazio per registrare la luminosità in funzione dell’angolo, rispecchiando direttamente il modo in cui le normative specificano le prestazioni. In ogni punto di prova chiave—inclusi quelli che rappresentano gli occhi del guidatore in arrivo e il campo visivo principale davanti al veicolo—le intensità misurate rientravano nei limiti consentiti. La regione sensibile all’abbagliamento è rimasta poco luminosa, mentre la zona principale frontale è stata illuminata più intensamente del requisito minimo. Il profilo del fascio misurato, compreso il netto bordo di taglio che separa le aree illuminate da quelle scure, seguiva da vicino le previsioni delle simulazioni.

Quali implicazioni per i fari delle auto future

In termini semplici, lo studio dimostra che una piccola piastra patternata può dirigere i fasci dei fari con la precisione necessaria per soddisfare regole di sicurezza rigorose, senza fare affidamento su ottiche in vetro ingombranti o parti mobili. Gli autori mostrano un percorso completo dal testo normativo al progetto digitale, all’hardware fabbricato, e infine a misure che confermano la conformità. Sebbene questo prototipo impieghi un unico colore in laboratorio, lo stesso approccio potrebbe essere esteso a più colori e a pattern adattivi più avanzati. Se sviluppati ulteriormente, i fari basati su DOE potrebbero aiutare i produttori automobilistici a realizzare sistemi di illuminazione anteriore più sottili, leggeri e affidabili che mantengano però la strada luminosa per il guidatore e scura dove è importante per gli altri utenti.

Citazione: Shin, S.U., Noh, M.J., Min, K. et al. Optimization of diffractive optical elements for automotive adaptive front-lighting systems: compliance with ECE-R123. Sci Rep 16, 13808 (2026). https://doi.org/10.1038/s41598-026-44526-0

Parole chiave: fari automobilistici, illuminazione adattiva, ottica diffrattiva, sicurezza stradale, modellazione del fascio luminoso
