I meccanismi di controllo del rapporto di gioco sulle prestazioni degli smorzatori a film d’olio

Perché i piccoli giochi contano nelle macchine grandi

Molte delle macchine più potenti al mondo si affidano ad alberi che girano ad alta velocità per trasferire energia, dai motori a reazione alle turbine degli impianti di generazione. Col tempo, anche piccole imperfezioni di fabbricazione possono far vibrare questi rotori, usurando i componenti e aumentando il rischio di guasti. Questo studio esamina un dettaglio sorprendentemente semplice ma cruciale nei dispositivi chiamati smorzatori a film d’olio: la sottilissima fessura di olio tra le parti in movimento e quelle fisse. Indagando quale debba essere la larghezza di questa fessura, il lavoro mostra come un taratura accurata del gioco possa mantenere le grandi macchine rotanti più fluide e sicure.

Mantenere sotto controllo un albero in rotazione

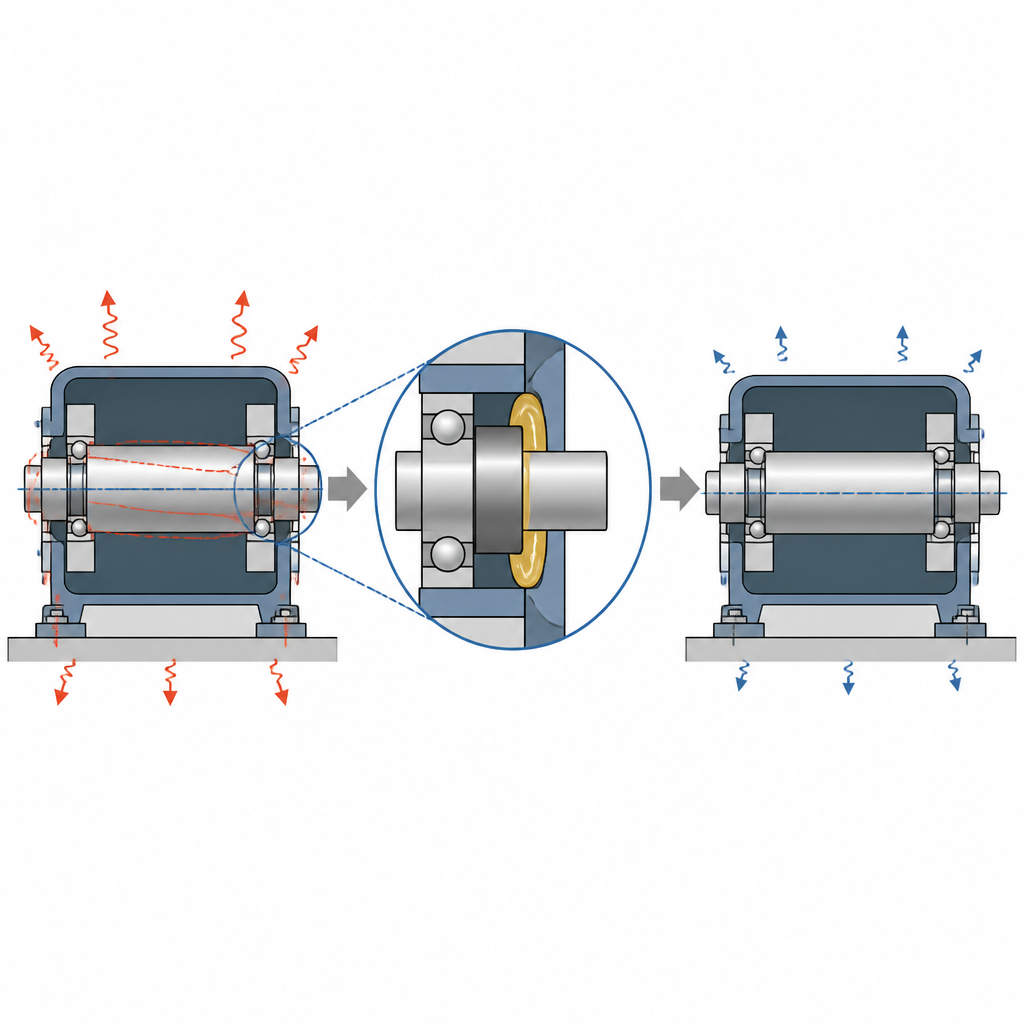

Quando un rotore gira ad alta velocità, qualsiasi piccolo squilibrio di massa genera forze ripetitive e rilevanti che possono scuotere l’intera macchina. Gli smorzatori a film d’olio sono anelli pieni di olio che circondano l’albero e si trovano all’interno degli supporti dei cuscinetti. Quando il rotore si muove, comprime l’olio in questa fessura stretta, convertendo l’energia della vibrazione in calore e riducendo ciò che viene trasmesso alla struttura esterna. Gli ingegneri sanno che questi dispositivi funzionano, ma spesso ne hanno scelto le dimensioni tramite tentativi ed errori. Una delle dimensioni più importanti è il rapporto di gioco, cioè la misura della fessura d’olio rispetto al raggio dell’albero. Questo articolo si propone di capire come tale rapporto controlli la riduzione delle vibrazioni e la stabilità.

Dalle equazioni a uno smorzatore digitale

I ricercatori hanno prima sviluppato un modello matematico che descrive come si comporta l’olio quando viene compresso e rilasciato nella fessura mentre il rotore precessa attorno al proprio asse. La formulazione include non solo la viscosità dell’olio ma anche l’inerzia del fluido in movimento, che diventa importante ad alte velocità. Da ciò hanno calcolato le forze risultanti sull’albero nelle direzioni radiale e tangenziale, convertendole in valori efficaci di rigidezza e smorzamento. Utilizzando un modello semplificato del rotore, hanno poi correlato queste proprietà a quanta parte della forza sbilanciata viene trasmessa attraverso lo smorzatore alla carcassa esterna a diverse velocità di rotazione e con diversi rapporti di gioco.

Trovare il punto ottimale nel film d’olio

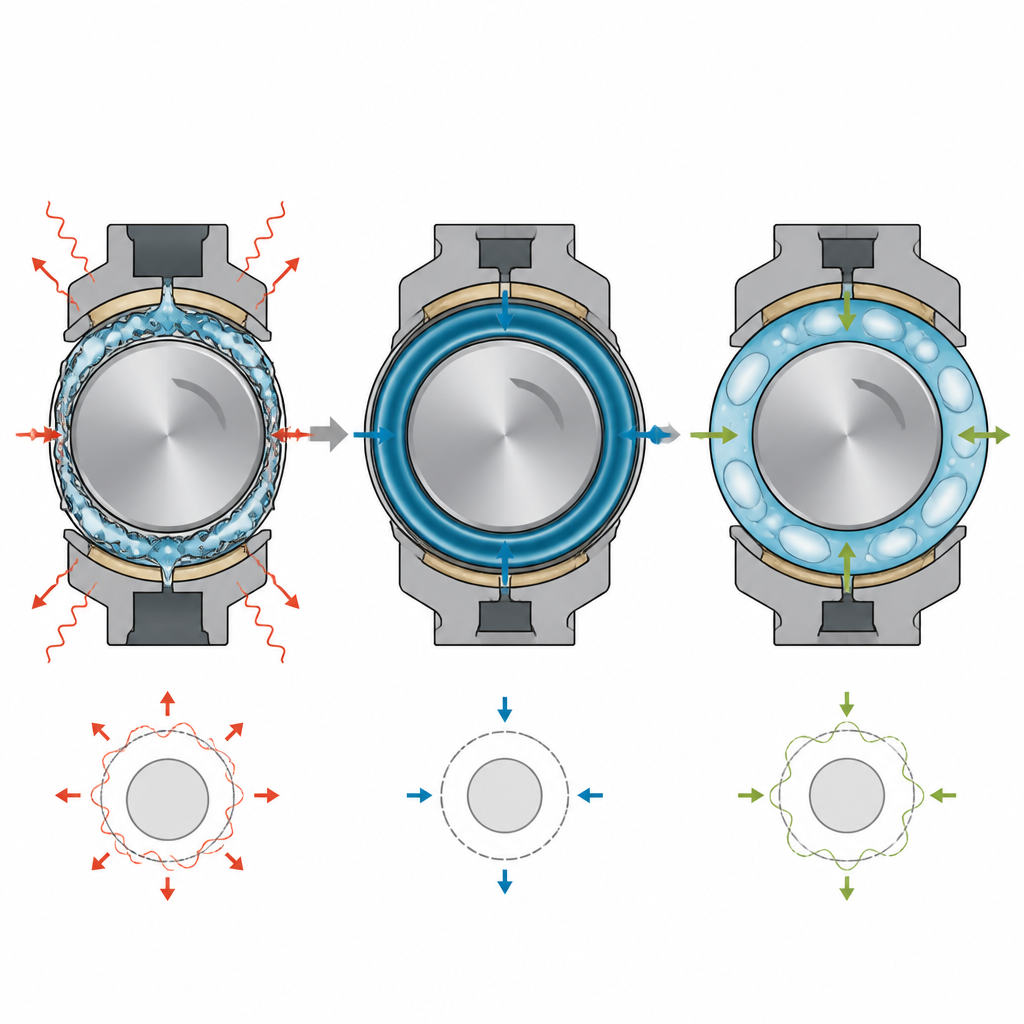

Le simulazioni numeriche hanno rivelato che il rapporto di gioco ha un effetto controintuitivo. Quando la fessura è estremamente piccola, il modello mostra pressioni dell’olio molto elevate ma anche comportamenti fortemente non lineari, con la risposta dello smorzatore che diventa ondulata e instabile. All’aumentare della fessura, la trasmissione delle vibrazioni diminuisce e la curva di risposta si fa più regolare. Intorno a un rapporto di gioco di circa lo 0,3 per cento, la distribuzione di pressione e il contenuto di gas nel film d’olio raggiungono un equilibrio favorevole: il film è continuo e portante, senza però subire intensa cavitazione o l’ingresso d’aria. Al di sopra di questo valore, il film d’olio tende nuovamente a miscelarsi maggiormente con gas, indebolendo il supporto dello smorzatore e riducendone l’efficacia.

Mettere alla prova lo smorzatore

Per verificare la teoria, il team ha costruito un banco di prova completo con un lungo albero in acciaio, un disco pesante e due cuscinetti, di cui solo uno supportato da uno smorzatore a film d’olio e da un supporto elastico. Hanno misurato le frequenze naturali del rotore, quindi lo hanno fatto girare a varie velocità variando il gioco dello smorzatore. Usando accelerometri e sensori di spostamento, hanno tracciato il moto dell’albero e dei supporti nel tempo. Gli esperimenti hanno mostrato che fessure molto piccole portano rapidamente a traiettorie irregolari e caotiche dell’albero, mentre fessure moderate mantengono il moto per lo più liscio e quasi periodico su un’ampia gamma di velocità. Allo stesso tempo, i livelli complessivi di vibrazione vicino alle velocità critiche della macchina risultavano più bassi quando il rapporto di gioco era vicino allo 0,3 per cento.

Cosa significa per le macchine reali

Per gli ingegneri che progettano apparecchiature rotanti ad alta velocità, il messaggio dello studio è chiaro: la dimensione della fessura riempita d’olio in uno smorzatore a film d’olio non è un dettaglio secondario, ma una manopola di controllo fondamentale per vibrazione e stabilità. Un rapporto di gioco vicino allo 0,3 per cento permette allo smorzatore di formare uno strato d’olio stabile e portante, limitando al contempo gli effetti bi-fase fastidiosi, come cavitazione e aspirazione d’aria. In termini semplici, tarare questa piccolissima fessura aiuta le grandi macchine a vibrare meno, durare di più e funzionare in modo più affidabile senza affidarsi esclusivamente al metodo prova-errore.

Citazione: Yang, Z., Li, J., Shi, Y. et al. The control mechanisms of clearance ratio on squeeze film dampers performance. Sci Rep 16, 15544 (2026). https://doi.org/10.1038/s41598-026-44261-6

Parole chiave: smorzatore a film d’olio, vibrazione del rotore, rapporto di gioco, turbina a gas, dinamica del film d’olio
