Lenti micrometriche ad alto indice di rifrazione stampate su matrici di micro-LED mediante stampa inkjet elettroidrodinamica

Schermi minuscoli più luminosi per la tecnologia di tutti i giorni

Dai occhiali intelligenti ai fari delle auto, molti dispositivi emergenti si affidano a diodi emettitori di luce di dimensioni ridotte, i micro-LED, per produrre immagini nitide e luminose. Tuttavia gran parte della luce generata da questi minuscoli pixel non raggiunge gli occhi dell’utente o la strada: si disperde in tutte le direzioni e può perfino sovrapporsi ai pixel vicini, sfocando l’immagine. Questo studio esplora un modo semplice per collocare mini-lenti direttamente sopra ciascun pixel micro-LED in modo che più luce venga indirizzata dove è utile, aprendo la strada a display e proiettori più netti ed efficienti.

Perché le microlenti sono importanti

I micro-LED sono considerati una delle soluzioni più promettenti per i display di nuova generazione perché possono essere estremamente luminosi, efficienti dal punto di vista energetico e durevoli. Tuttavia ogni pixel si comporta come una lampadina nuda, emettendo luce in molte direzioni quasi allo stesso modo. In applicazioni come occhiali per realtà aumentata o proiettori miniaturizzati, solo un cono stretto di quella luce può essere raccolto dall’ottica e inviato all’utente. La luce che fuoriesce ad angoli elevati è effettivamente sprecata e può anche causare “crosstalk”, cioè la fuoriuscita di luce da un pixel verso i vicini che attenua il contrasto dell’immagine. Gli ingegneri hanno provato soluzioni complesse come superfici strutturate o minuscole cavità ottiche per contenere la luce, ma queste possono risultare difficili o costose da produrre su grandi aree.

Un nuovo modo di modellare la luce

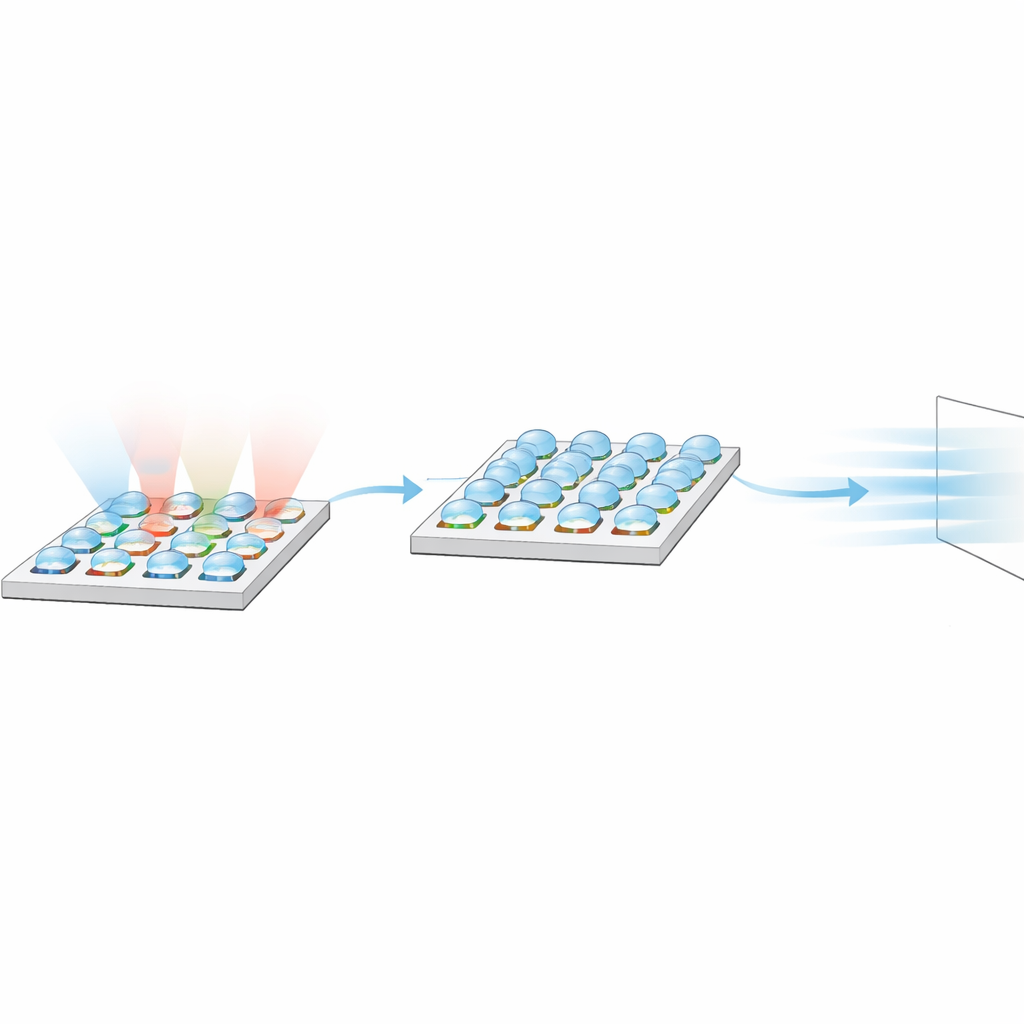

Gli autori si concentrano su un’idea più semplice: coprire ogni micro-LED con una microlente corrispondente in modo che la luce in uscita venga indirizzata dolcemente in un fascio più ristretto. Per funzionare bene, queste microlenti devono avere due proprietà chiave: devono essere sufficientemente alte e realizzate con un materiale che devii fortemente la luce. I metodi tradizionali — come fondere fotoresist strutturato, comprimere stampi nella plastica morbida o usare la stampa inkjet convenzionale — o non riescono facilmente a creare lenti alte o sono limitati a plastiche con basso indice di rifrazione. Al contrario, il team ricorre alla stampa inkjet elettroidrodinamica, che usa forze elettriche anziché solo il flusso del liquido per espellere gocce estremamente fini. Questo permette di stampare una resina ottica più spessa e ad alto indice direttamente su chip micro-LED già finiti, con precisione di una goccia per pixel.

Preparare la superficie per le lenti

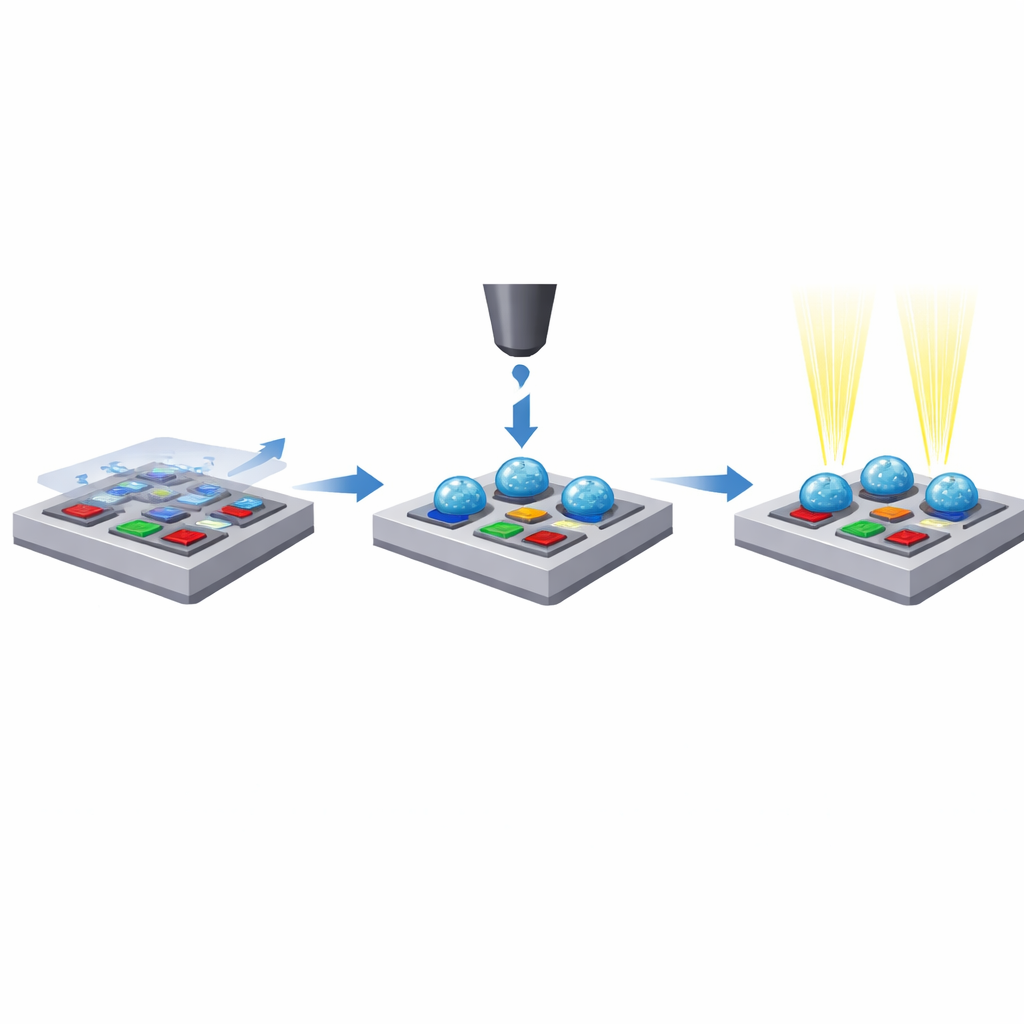

Stampare semplicemente gocce non è sufficiente: il modo in cui una goccia si stende o si accumula dipende fortemente dall’interazione della superficie sottostante con i liquidi. Per ottenere lenti più scabre e a forma di cupola, i ricercatori rivestono prima la superficie dei micro-LED con un sottile strato idrofobico (che respinge l’acqua). Questo trattamento fa sì che le gocce della resina per lenti si raggruppino maggiormente, aumentando l’altezza della “sag” della lente e concentrandone il potere di messa a fuoco. Le misure di come acqua e gocce di resina si comportano sulla superficie mostrano che l’angolo di contatto aumenta dopo il trattamento, confermando un effetto di beading più marcato. Quando la stessa resina viene stampata su chip trattati rispetto a non trattati, le lenti risultanti raddoppiano quasi in altezza, si riducono leggermente in diametro e acquisiscono una maggiore capacità effettiva di raccolta della luce. Scansioni 3D confocali e immagini al microscopio elettronico rivelano cupole ben formate che corrispondono strettamente alle dimensioni e agli spazi dei pixel micro-LED.

Fasci più netti e meno dispersione tra pixel

Per verificare se queste microlenti stampate migliorano effettivamente le prestazioni, il team misura la luminosità dell’array di micro-LED a diversi angoli. Con le lenti al loro posto, la luminosità all’interno di un cono di visione centrale di circa più o meno 30 gradi — l’intervallo tipicamente usato nelle ottiche per realtà aumentata — aumenta di circa il 16 percento. Allo stesso tempo, la luce che altrimenti si disperderebbe ad angoli più ampi oltre circa 60 gradi viene ridotta di circa il 12 percento. Questo significa che più luce generata è diretta verso direzioni utili e meno viene sprecata o causa abbagliamento. Simulazioni basate su scansioni 3D dettagliate delle lenti confermano la tendenza di base e suggeriscono che ingrandendo leggermente ogni lente e inserendo uno sottile strato distanziale tra i LED e le lenti, la collimazione e l’efficienza potrebbero migliorare ulteriormente. Un beneficio chiave è che il crosstalk tra pixel diminuisce drasticamente, passando da circa due terzi della luce che perde nei vicini a circa un quarto.

Cosa significa per i dispositivi futuri

Per il lettore generale, il messaggio è che uno strato accuratamente progettato di piccole lenti, stampato direttamente sui chip micro-LED, può rendere display e proiettori miniaturizzati significativamente più luminosi e nitidi senza richiedere più potenza. Combinando un materiale ad alto potere di deviazione della luce, un trattamento della superficie che favorisce la formazione di cupole alte e un metodo di stampa adatto a gocce spesse e precise, i ricercatori mostrano una via pratica e scalabile per un migliore controllo della luce. Man mano che queste tecniche matureranno, possiamo aspettarci immagini più nitide in dispositivi compatti come occhiali AR, display head-up e fari digitali, tutti avvantaggiati dal fatto che più luce viene diretta esattamente dove serve.

Citazione: Dai, G., Chen, K., Meng, X. et al. High refractive index microlenses patterned onto micro-LED arrays using electrohydrodynamic inkjet printing. Sci Rep 16, 14272 (2026). https://doi.org/10.1038/s41598-026-43929-3

Parole chiave: display micro-LED, matrici di microlenti, stampa inkjet, collimazione della luce, realtà aumentata
