Sostenibilità prospettica geo-spaziale del ciclo di vita dei semiconduttori composti InGaN e InGaP

Perché il futuro delle piccole fonti luminose è importante

Dai display dei telefoni agli visori per la realtà virtuale, LED sempre più piccoli e luminosi stanno ridefinendo il modo in cui vediamo e interagiamo con il mondo digitale. Due materiali avanzati, InGaN e InGaP, sono in prima linea per i display micro‑LED di nuova generazione, ma presentano costi nascosti per l’ambiente e le risorse. Questo studio pone una domanda semplice ma cruciale: se dobbiamo costruire miliardi di questi dispositivi, dove nel mondo dovremmo produrli e come, in modo da ridurre al minimo i danni al pianeta nei decenni a venire?

Seguire un chip in giro per il mondo

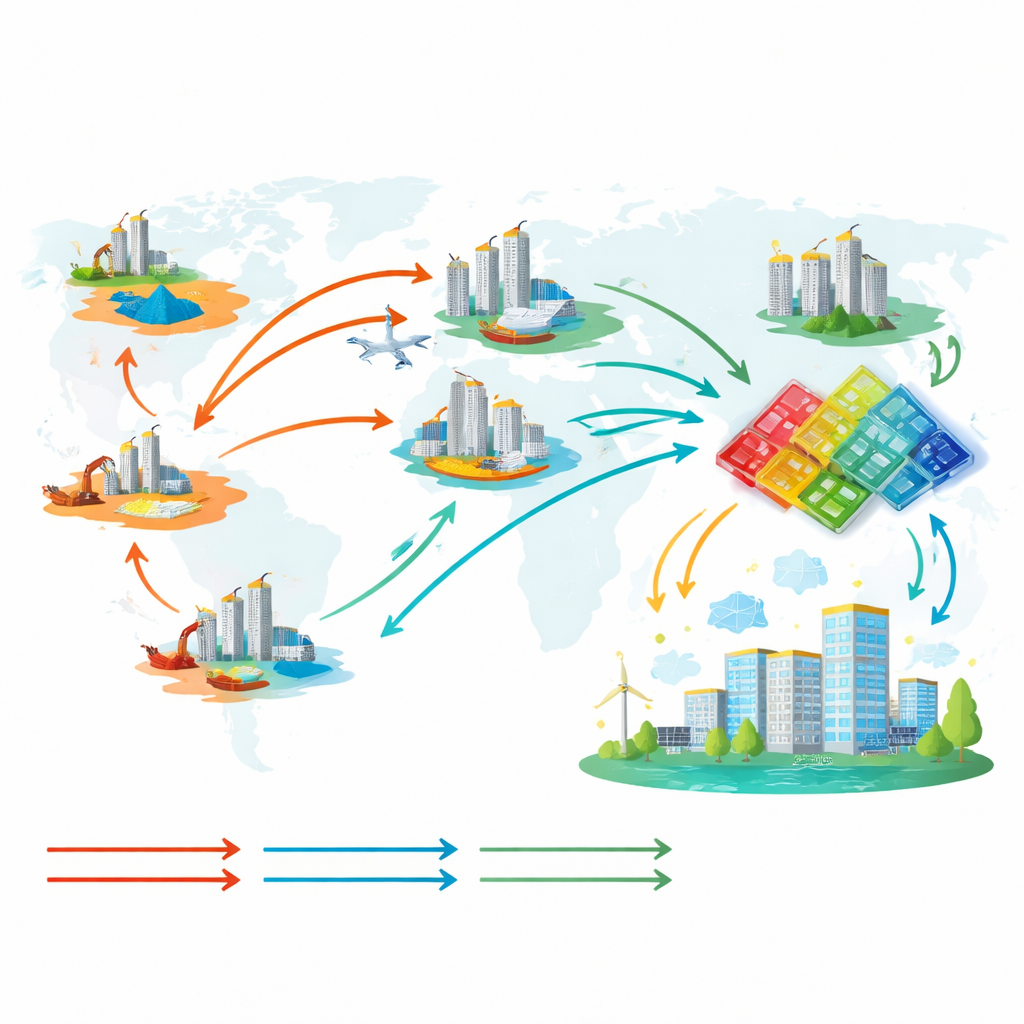

I ricercatori mappano l’intero percorso di questi semiconduttori composti, dai minerali grezzi nel sottosuolo ai dispositivi finiti pronti ad illuminare gli schermi. Analizzano 80 diverse configurazioni globali della catena di approvvigionamento per InGaN e InGaP, coinvolgendo 11 paesi e quattro fasi chiave: l’estrazione di indio, gallio e fosforo; la fabbricazione dei wafer in camere bianche specializzate; il collaudo e l’incapsulamento dei dispositivi; e infine la spedizione verso i principali mercati elettronici. Combinando questo dettaglio geografico con l’analisi del ciclo di vita, calcolano 18 tipi di impatto ambientale per ciascuna configurazione, inclusi il riscaldamento climatico, l’uso dell’acqua, l’inquinamento tossico e l’esaurimento di minerali scarsi, per gli anni 2024, 2030, 2040 e 2050.

Come l’energia più pulita cambia il quadro

Un risultato centrale è che l’elettricità domina l’impronta ambientale di questi chip, specialmente durante fasi ad alto consumo energetico come la crescita epitassiale (dove si depositano sottilissimi strati cristallini) e il mantenimento delle camere bianche. Con il progressivo spostamento delle reti elettriche di molti paesi da carbone e gas verso le rinnovabili, gli impatti della produzione di dispositivi InGaN e InGaP diminuiscono drasticamente. Per esempio, uno scenario con fabbricazione a Taiwan mostra una riduzione di circa tre quarti dell’impatto climatico della produzione di InGaN tra il 2024 e il 2050. In quasi tutti gli scenari, gli impatti convergono verso livelli molto più bassi entro la metà del secolo, riflettendo la decarbonizzazione globale—tuttavia permangono differenze significative tra i paesi.

Perché la localizzazione continua a contare

Anche nel 2050, il luogo in cui si fabbricano questi semiconduttori influisce fortemente sulla loro sostenibilità. Le catene di fornitura che collocano le fasi più intensive in termini energetici in regioni con elettricità più pulita e controlli ambientali più severi—come il Regno Unito, gli USA e sempre più Taiwan—ottenono sistematicamente i risultati migliori su indicatori di clima, tossicità e uso delle risorse. Al contrario, scenari che concentrano estrazione, fabbricazione, collaudo e utilizzo in regioni dipendenti dal carbone, in particolare la Cina, mostrano gli impatti più elevati per il riscaldamento globale, l’inquinamento dell’aria e dell’acqua e l’uso idrico. Lo studio dimostra inoltre che accorciare semplicemente le rotte di trasporto o mantenere tutto in un unico paese non garantisce impatti inferiori; il mix energetico locale e la regolamentazione ambientale contano molto più delle distanze di spedizione.

Dentro la fabbrica: cambiamento dei punti critici

Con il miglioramento della pulizia delle reti elettriche, i «punti critici» ambientali all’interno del processo produttivo si spostano. Oggi la filtrazione costante dell’aria e il raffreddamento nelle camere bianche sono contributori principali. Col tempo, man mano che l’elettricità diventa più verde, cresce l’importanza relativa delle fasi intensive in materiali e chimica. La crescita epitassiale, la preparazione del substrato, la fotolitografia e il deposito di metalli diventano le principali sorgenti di impatti sul clima, sulla tossicità e sull’acqua, in particolare per InGaP. La scelta del substrato e dei gas utilizzati è rilevante: l’InGaP, coltivato su arsenuro di gallio e con chimiche più complesse, tende a causare maggiori tossicità marina e umana e una pressione più elevata sulle risorse minerarie rispetto all’InGaN, che impiega input più semplici. Tuttavia, l’InGaP presenta un vantaggio nell’ambito dell’esaurimento dell’ozono stratosferico perché si basa meno su sostanze chimiche contenenti alogeni.

Scegliere il percorso migliore per i micro‑LED

Per i non specialisti, il messaggio chiave è che i LED avanzati non sono automaticamente «verdi» solo perché sono efficienti in funzione. La loro impronta reale dipende da dove e come sono prodotti e dai materiali e dalle sostanze chimiche impiegate. Questo studio mostra che collocare le fasi chiave di fabbricazione in regioni con energia più pulita e regole ambientali più rigorose, riprogettare i processi per ridurre la dipendenza da gas pericolosi e minerali scarsi e migliorare il riciclo di indio e gallio può ridurre notevolmente i danni derivanti dalla futura produzione di micro‑LED. In generale, l’InGaN risulta solitamente l’opzione meno impattante, ma i migliori risultati si ottengono combinando una scelta accurata dei materiali con una progettazione intelligente e geograficamente consapevole della catena di fornitura.

Citazione: Shamoushaki, M., Travers-Nabialek, J., Gillgrass, SJ. et al. Geo-spatial prospective life cycle sustainability of InGaN and InGaP compound semiconductors. Sci Rep 16, 13659 (2026). https://doi.org/10.1038/s41598-026-43622-5

Parole chiave: semiconduttori composti, micro-LED, analisi del ciclo di vita, catene di fornitura dei semiconduttori, produzione sostenibile
