Mappatura acustica passiva tridimensionale di campi a ultrasuoni focalizzati ad alta intensità mediante aperture sintetiche sparse da array lineari unidimensionali ruotati

Miriadi di ultrasuoni più precise senza tagliare

Gli ultrasuoni focalizzati ad alta intensità (HIFU) promettono una chirurgia senza bisturi: le onde sonore vengono concentrate in profondità nel corpo per distruggere una piccola area di tessuto lasciando intatto ciò che la circonda. Ma per essere sicuri, i medici devono sapere esattamente dove si trova quel punto focale invisibile. Questo studio mostra come trasformare echi deboli provenienti da quei brevi impulsi terapeutici in una mappa tridimensionale dettagliata del fascio usando una sonda a ultrasuoni semplice, rotante, e un intelligente schema di campionamento a spirale ispirato alla natura.

Ascoltare invece di spingere

L'ecografia tradizionale emette suoni e ascolta gli echi per formare un'immagine. Qui, gli autori adottano una tattica diversa chiamata mappatura acustica passiva: invece di sondare attivamente, il sistema “ascolta” i deboli echi prodotti quando brevi impulsi HIFU vengono diffusi da piccole variazioni all'interno del tessuto. Raccogliendo questi segnali diffusi da molte angolazioni e rimettendo indietro i loro tempi di percorrenza, un computer può ricostruire dove l'energia è stata concentrata, disegnando di fatto un'immagine tridimensionale del campo sonoro invisibile senza riscaldare o danneggiare i tessuti.

Fare con hardware più semplice

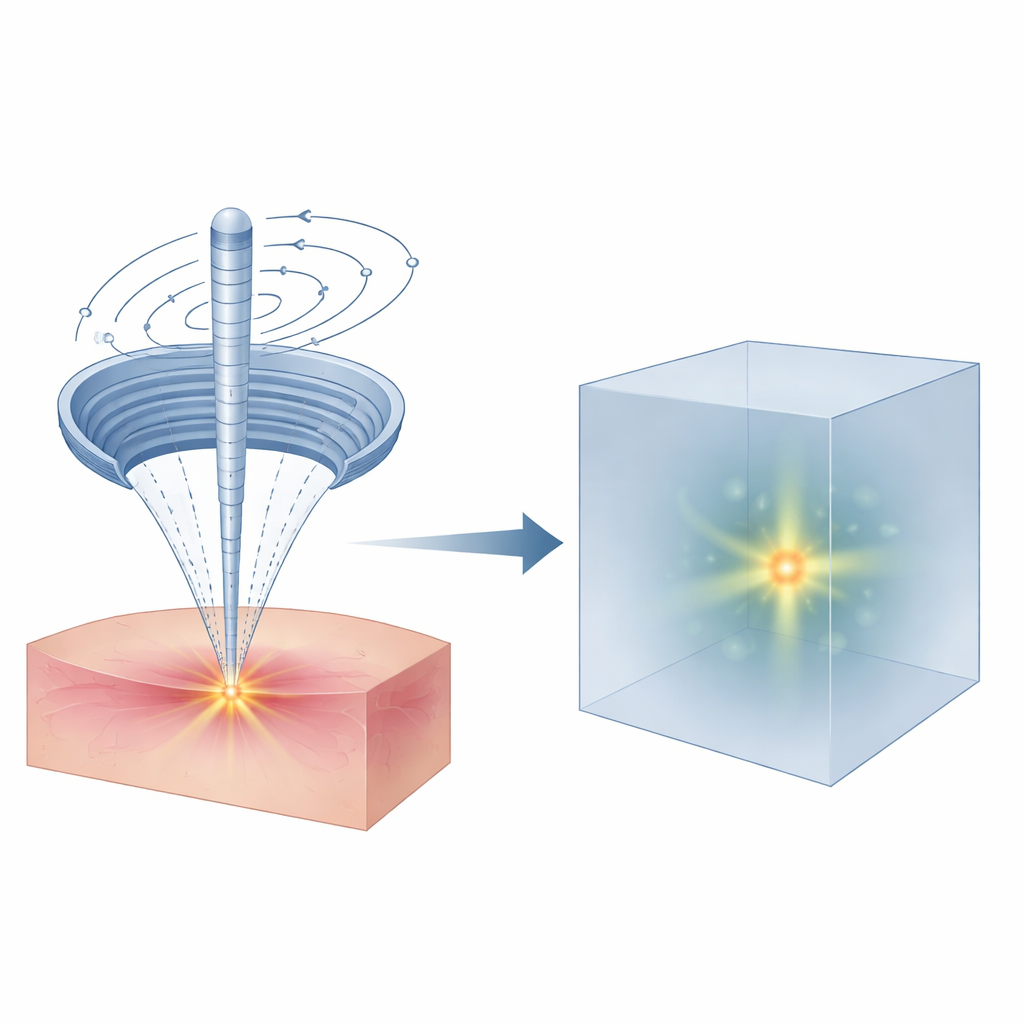

I sistemi di alto livello in grado di catturare campi sonori 3D completi solitamente si basano su grandi array bidimensionali costosi, composti da migliaia di piccoli elementi a ultrasuoni. Tale hardware è impraticabile in molti contesti terapeutici, che spesso devono essere compatti e integrabili in altre macchine, come gli scanner MRI. Gli autori ribaltano questo problema: partire da una sonda lineare unidimensionale standard e ruotarla meccanicamente attorno al fascio HIFU. Scegliendo quali elementi della sonda trattare come ricevitori “virtuali” a ogni angolazione, possono simulare molti diversi pattern di array bidimensionali via software, usando solo 64 canali di hardware reale.

Una spirale presa in prestito dai girasoli

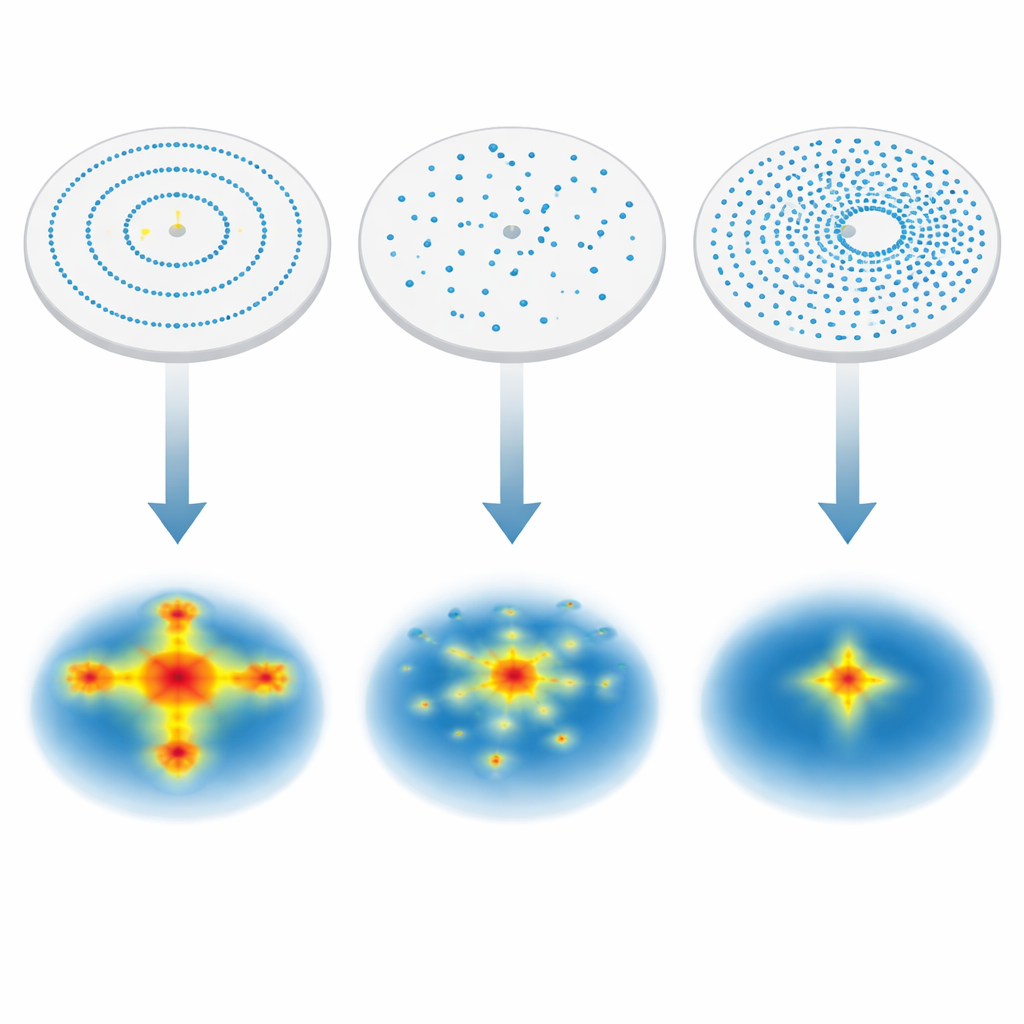

La domanda cruciale è come posizionare — o in questo caso sintetizzare — gli elementi riceventi nello spazio in modo che il fascio ricostruito sia nitido e senza artefatti fuorvianti. Il team ha confrontato sei layout virtuali, includendo una semplice linea retta, una croce, anelli concentrici, una disposizione casuale, un pattern d'apertura completa denso e una spirale di Fibonacci che avvolge gli elementi attorno al cerchio proprio come i semi in un girasole. Usando dettagliate simulazioni al computer di un trasduttore HIFU terapeutico in un mezzo simile al tessuto, hanno misurato quanto fedelmente ogni layout riproducesse il vero punto focale, quanto fosse largo il lobo principale e quanto apparissero lobuli laterali indesiderati.

Trovare l'equilibrio tra ordine e caos

I risultati hanno mostrato che il layout conta tanto quanto il numero di elementi. Il pattern a apertura completa, che utilizza più di 23.000 canali virtuali, offriva la soppressione più pulita dell'energia parassita ma a costo di grande ridondanza e carico di dati. Anelli altamente regolari producevano una struttura ordinata ma rafforzavano anche lobuli ad anello attorno al fuoco. Un pattern puramente casuale talvolta riproduceva bene il fascio reale in una singola sezione, ma generava aloni rumorosi e prestazioni incoerenti in altre. La spirale di Fibonacci ha trovato il miglior compromesso: il suo posizionamento quasi uniforme ma non ripetitivo degli elementi ha dato un punto focale compatto e simmetrico, una localizzazione accurata e lobuli laterali relativamente bassi in tutte le direzioni, avvicinandosi notevolmente alla qualità del riferimento a apertura completa con solo una piccola frazione di campionamento.

Dalle simulazioni a trattamenti più sicuri

In termini pratici, questo lavoro suggerisce che un sistema terapeutico potrebbe verificare dove un fascio HIFU atterrerà erogando un breve impulso a bassa energia e ascoltando con una sonda lineare rotante configurata in uno schema di campionamento a spirale. Nel giro di millisecondi dalla raccolta dei dati e in meno di un secondo di movimento meccanico, i clinici potrebbero ottenere una mappa tridimensionale della regione focale prima di procedere con esposizioni più intense e ablative per il tessuto. Per i pazienti, ciò significa una maggiore probabilità di ottenere i benefici della “chirurgia sonora” non invasiva riducendo il rischio di riscaldare il punto sbagliato in profondità nel corpo.

Citazione: Kang, G., Hwang, J.H. Three-dimensional passive acoustic mapping of high intensity focused ultrasound fields using sparse synthetic apertures from rotated one-dimensional linear arrays. Sci Rep 16, 13711 (2026). https://doi.org/10.1038/s41598-026-42764-w

Parole chiave: terapia a ultrasuoni focalizzati, mappatura del fascio a ultrasuoni, imaging acustico passivo, progettazione di array sparsi, campionamento a spirale di Fibonacci
